2021-2022学年人教版物理九年级挑战学霸
第十五章 第4节 电流的测量
一、单选题
1. 下列电路图中,电流表能直接测量灯L1电流的是( )
A. B.
C. D.
2. 下图中,能直接测量通过灯电流的电路是( )
A. B.
C. D.
3. 如图所示的四个电路中,要求用电流表测量通过灯L1的电流,其中符合要求的是( )
A. B. C. D.

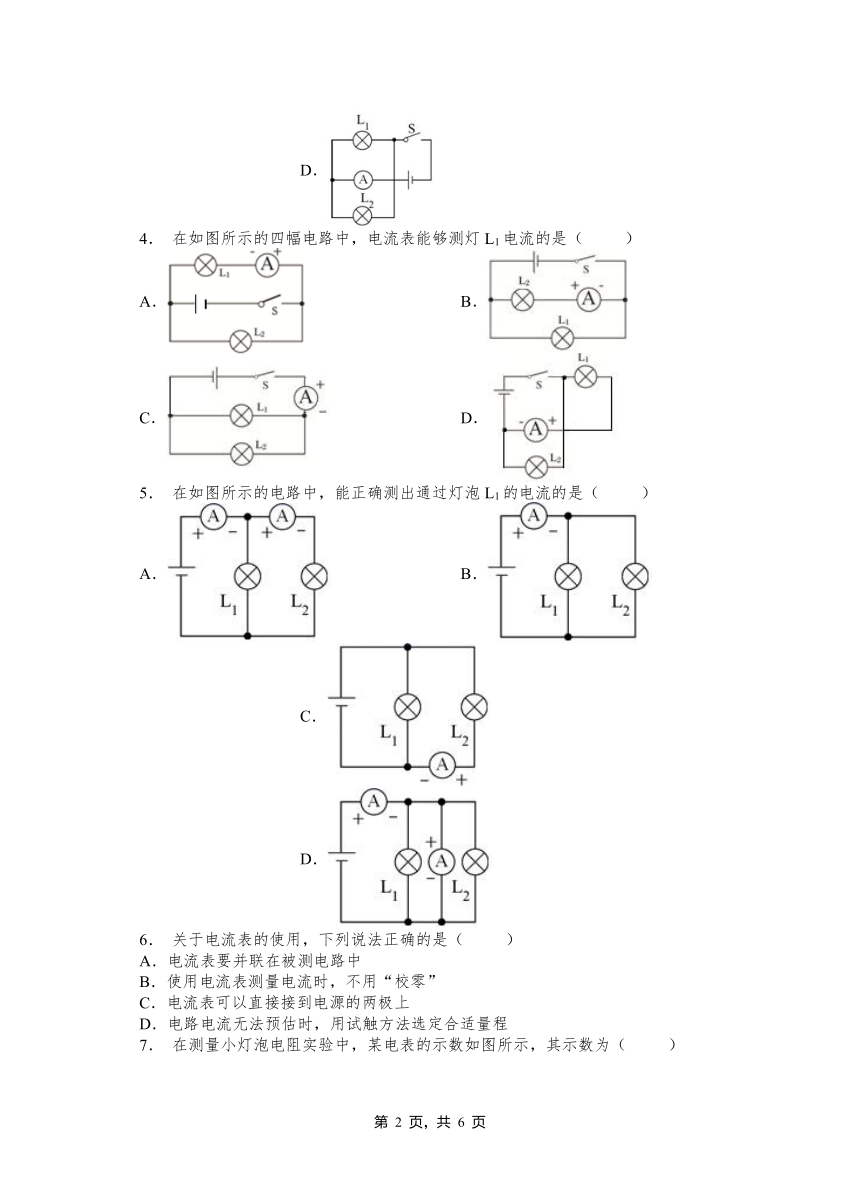

4. 在如图所示的四幅电路中,电流表能够测灯L1电流的是( )
A. B.
C. D.
5. 在如图所示的电路中,能正确测出通过灯泡L1的电流的是( )
A. B. C. D.
6. 关于电流表的使用,下列说法正确的是( )
A.电流表要并联在被测电路中
B.使用电流表测量电流时,不用“校零”
C.电流表可以直接接到电源的两极上
D.电路电流无法预估时,用试触方法选定合适量程

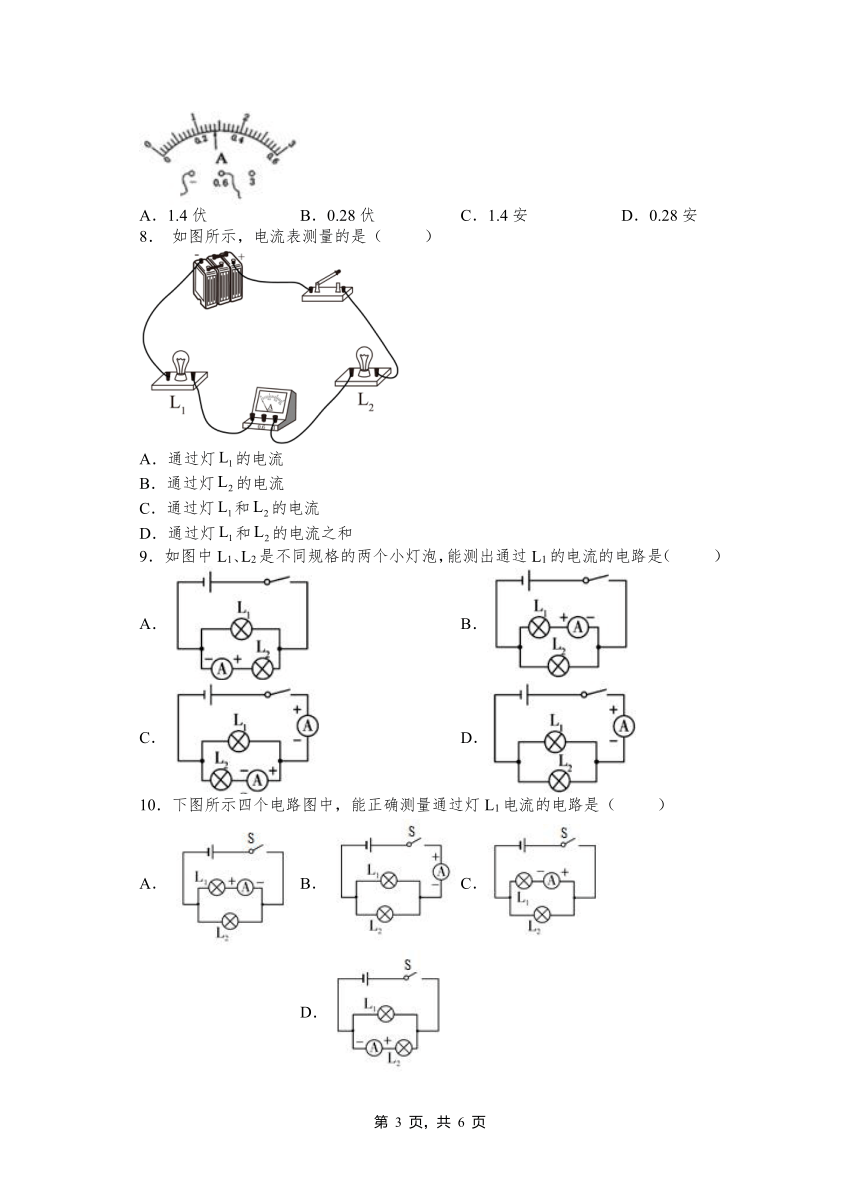

7. 在测量小灯泡电阻实验中,某电表的示数如图所示,其示数为( )
A.1.4伏 B.0.28伏 C.1.4安 D.0.28安
8. 如图所示,电流表测量的是( )
A.通过灯的电流
B.通过灯的电流
C.通过灯和的电流
D.通过灯和的电流之和
9. 如图中L1、L2是不同规格的两个小灯泡,能测出通过L1的电流的电路是( )
A. B.
C. D.
10.下图所示四个电路图中,能正确测量通过灯L1电流的电路是( )
A. B. C. D.
二、填空题
11.如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程,示数是 ________A;乙采用的是_______量程,示数是 _________A。
12.小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图甲所示,则此时,电流是从导线_________(填(“a”或“b”)流入电流表:小红及时纠正错误,检查电路连接无误后,闭合开关,电流表指针如图乙所示,则此时电流表的读数为___________。
13.用电流表测电流时,应将电流表________(填“串”或“并”)联在电路中,在图1中补画一根导线,使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示,通过小灯的电流为________A。
14.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
15.测量电流大小的仪表叫________,它的元件符号是________,电流表有两个量程,分别是________安和________安,测量普通白炽灯的电流用________的量程比较合适,这时它的分度值为________安.
16.电流表的使用规则是:
(1)电流表应与被测电路________联;
(2)连接电流表时,应让电流从________接线柱流进,从________接线柱流出;
(3)被测电路中的电流不要超过电流表的________;
(4)绝不允许不经过用电器而把电流表直接连到________上.否则,会因________过大,而损坏________.
17.某同学用电流表测量电流时,发现电流表指针偏转较小,这是因为________;另一位同学发现电流表指针偏转到右边没有刻度的地方,这是因为________.
18.读出如图1和如图2的电流表的示数。I1=_________A ,I2=_________A 。
19.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
20.完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
2021-2022学年人教版物理九年级第十五章 第4节电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D B D A D D C C C
二、填空题
11.0A-3A2.40A-0.6A0.52
12.a 0.32A
13.串 0.3
14.电流强弱I安培A
15.电流表; 0~0.6;0~3;0~0.6A;0.02A
16.串 正 负 量程 电源两极 电流 电源
17.. 电流表量程选大了 电流表量程选小了
18.0.421.4
19.电流 500 0.5×106
20.800 8×105 0.7 7×10-4 0.1
