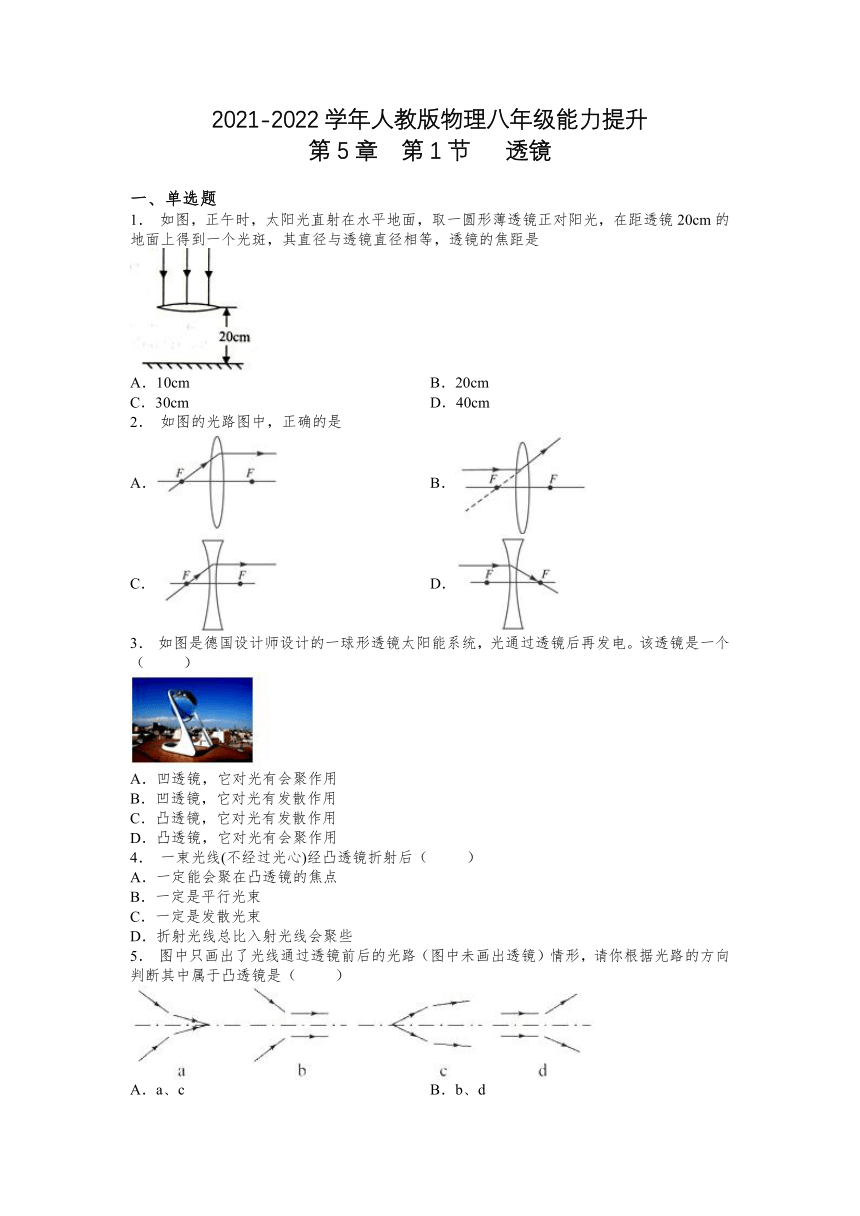

2021-2022学年人教版物理八年级能力提升
第5章 第1节 透镜
一、单选题
1. 如图,正午时,太阳光直射在水平地面,取一圆形薄透镜正对阳光,在距透镜20cm的地面上得到一个光斑,其直径与透镜直径相等,透镜的焦距是
A.10cm B.20cm
C.30cm D.40cm
2. 如图的光路图中,正确的是
A. B.
C. D.
3. 如图是德国设计师设计的一球形透镜太阳能系统,光通过透镜后再发电。该透镜是一个( )
A.凹透镜,它对光有会聚作用
B.凹透镜,它对光有发散作用
C.凸透镜,它对光有发散作用
D.凸透镜,它对光有会聚作用
4. 一束光线(不经过光心)经凸透镜折射后( )
A.一定能会聚在凸透镜的焦点
B.一定是平行光束
C.一定是发散光束
D.折射光线总比入射光线会聚些
5. 图中只画出了光线通过透镜前后的光路(图中未画出透镜)情形,请你根据光路的方向判断其中属于凸透镜是( )
A.a、c B.b、d
C.c D.a、b、c

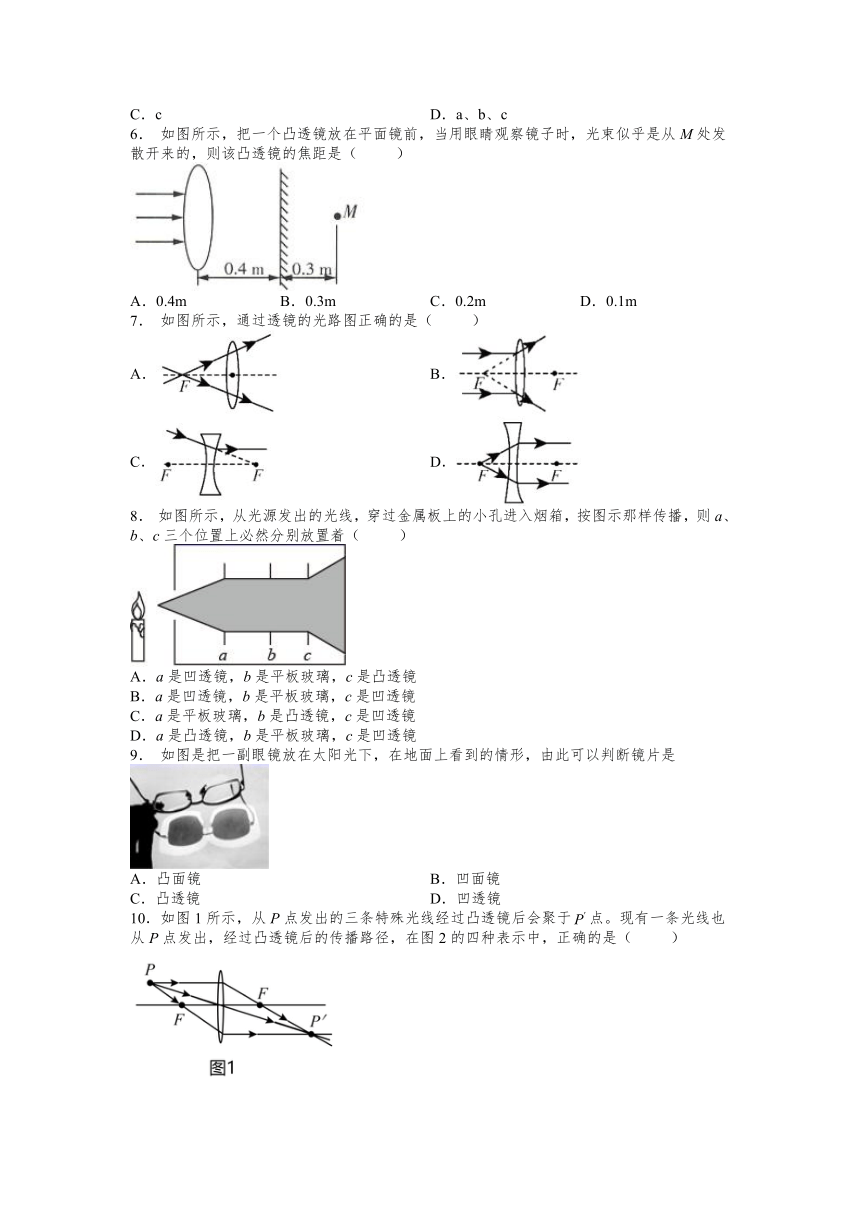

6. 如图所示,把一个凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则该凸透镜的焦距是( )
A.0.4m B.0.3m C.0.2m D.0.1m
7. 如图所示,通过透镜的光路图正确的是( )
A. B.
C. D.
8. 如图所示,从光源发出的光线,穿过金属板上的小孔进入烟箱,按图示那样传播,则a、b、c三个位置上必然分别放置着( )
A.a是凹透镜,b是平板玻璃,c是凸透镜
B.a是凹透镜,b是平板玻璃,c是凹透镜
C.a是平板玻璃,b是凸透镜,c是凹透镜
D.a是凸透镜,b是平板玻璃,c是凹透镜
9. 如图是把一副眼镜放在太阳光下,在地面上看到的情形,由此可以判断镜片是
A.凸面镜 B.凹面镜
C.凸透镜 D.凹透镜

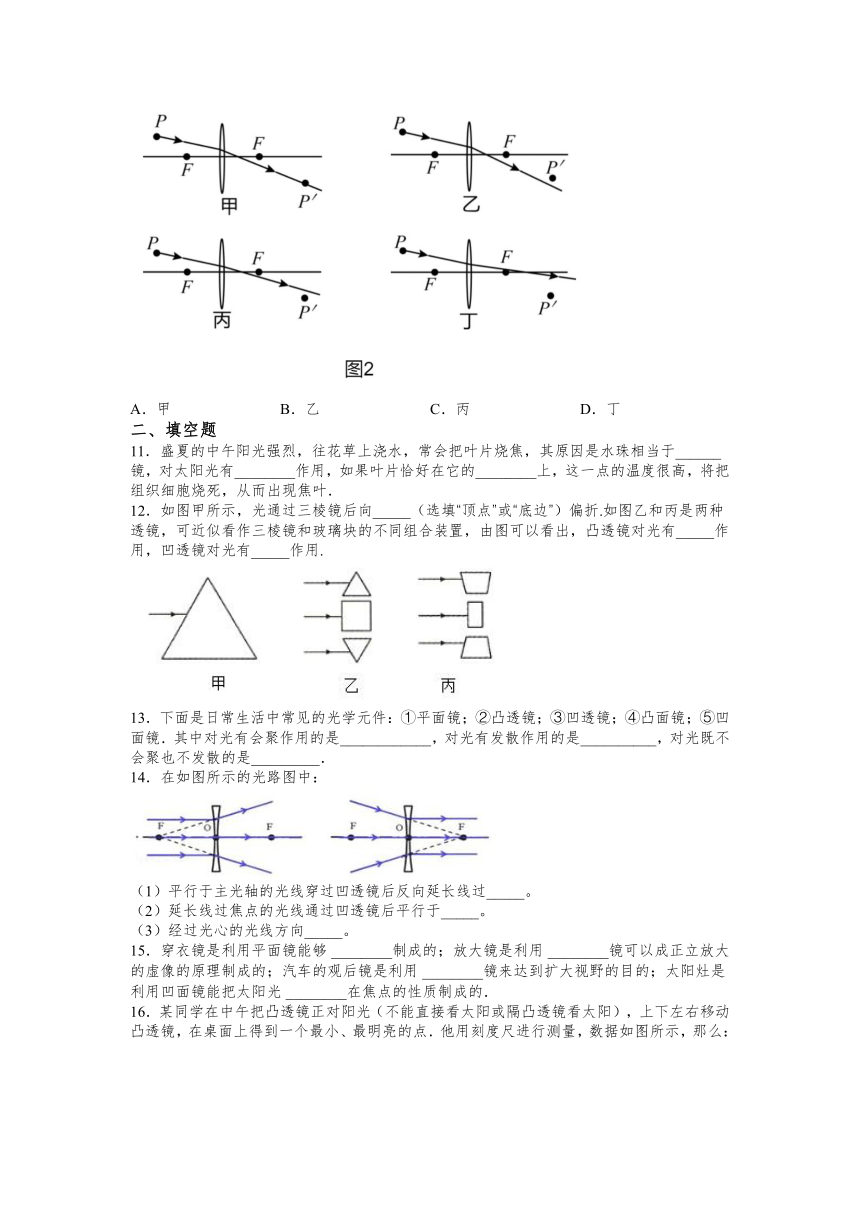

10.如图1所示,从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出,经过凸透镜后的传播路径,在图2的四种表示中,正确的是( )
A.甲 B.乙 C.丙 D.丁
二、填空题
11.盛夏的中午阳光强烈,往花草上浇水,常会把叶片烧焦,其原因是水珠相当于______镜,对太阳光有________作用,如果叶片恰好在它的________上,这一点的温度很高,将把组织细胞烧死,从而出现焦叶.
12.如图甲所示,光通过三棱镜后向_____(选填“顶点”或“底边”)偏折.如图乙和丙是两种透镜,可近似看作三棱镜和玻璃块的不同组合装置,由图可以看出,凸透镜对光有_____作用,凹透镜对光有_____作用.
13.下面是日常生活中常见的光学元件:①平面镜;②凸透镜;③凹透镜;④凸面镜;⑤凹面镜.其中对光有会聚作用的是____________,对光有发散作用的是__________,对光既不会聚也不发散的是_________.
14.在如图所示的光路图中:
(1)平行于主光轴的光线穿过凹透镜后反向延长线过_____。
(2)延长线过焦点的光线通过凹透镜后平行于_____。
(3)经过光心的光线方向_____。
15.穿衣镜是利用平面镜能够 ________制成的;放大镜是利用 ________镜可以成正立放大的虚像的原理制成的;汽车的观后镜是利用 ________镜来达到扩大视野的目的;太阳灶是利用凹面镜能把太阳光 ________在焦点的性质制成的.

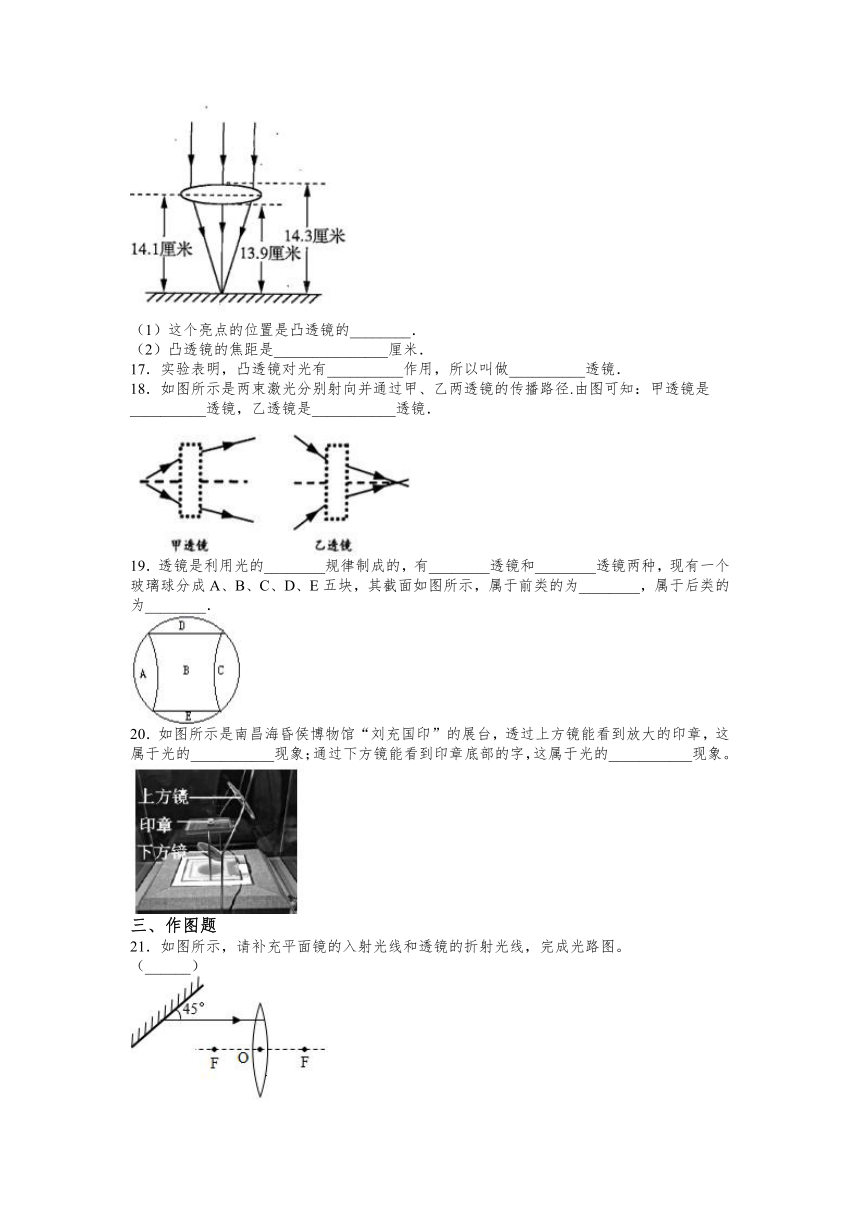

16.某同学在中午把凸透镜正对阳光(不能直接看太阳或隔凸透镜看太阳),上下左右移动凸透镜,在桌面上得到一个最小、最明亮的点.他用刻度尺进行测量,数据如图所示,那么:
(1)这个亮点的位置是凸透镜的________.
(2)凸透镜的焦距是_______________厘米.
17.实验表明,凸透镜对光有__________作用,所以叫做__________透镜.
18.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知:甲透镜是__________透镜,乙透镜是___________透镜.
19.透镜是利用光的________规律制成的,有________透镜和________透镜两种,现有一个玻璃球分成A、B、C、D、E五块,其截面如图所示,属于前类的为________,属于后类的为________.
20.如图所示是南昌海昏侯博物馆“刘充国印”的展台,透过上方镜能看到放大的印章,这属于光的___________现象;通过下方镜能看到印章底部的字,这属于光的___________现象。
三、作图题
21.如图所示,请补充平面镜的入射光线和透镜的折射光线,完成光路图。
(______)
22.作出甲、乙两图中的折射光线。(______)
23.如图是经过平面镜反射后射向凸透镜的一束光线,请在图中画出入射光线、折射光线并标出入射角的度数.
24.图中光线是经过透镜折射后的光线,请分别画出它们的入射光线。
2021-2022学年人教版八年级上册物理第5章 第1节透镜(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A D D C D C D D A
二、填空题
11.凸透 会聚 焦点
12.底边 会聚 发散
13.②⑤③④①
14.焦点主光轴不变
15.成像; 凸透; 凸面; 会聚
16.焦点 14.1
17.会聚 会聚
18.凸 凹
19.折射 凸 凹 ACDE B
20.折射 反射
三、作图题
21.。
22.
23.如图
24.
