14.2让电灯发光基础练习2021-2022学年沪科版物理九年级全一册（含答案）

14.2让电灯发光基础练习
一、选择题
1．在连接电路的过程中，下列措施中必要的是（　　）
A．开关应接在靠近电源正极的地方
B．一定要从电源的正极出发，逐个顺次连接元件
C．一定要从电源的负极出发，逐个顺次连接元件
D．连接过程中开关应断开
2．在图所示的四个电路图中，连接正确的是（　　）
A． B．
C． D．
3．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，横杆的作用相当于一个（ ）
A．电源 B．用电器
C．开关 D．导线
4．在下列电路元件中，全部为用电器的是（ ）
A．白炽灯、电动机、电视机 B．洗衣机、收录机、电池组
C．电铃、开关、电饭锅 D．电源、电线、空调器

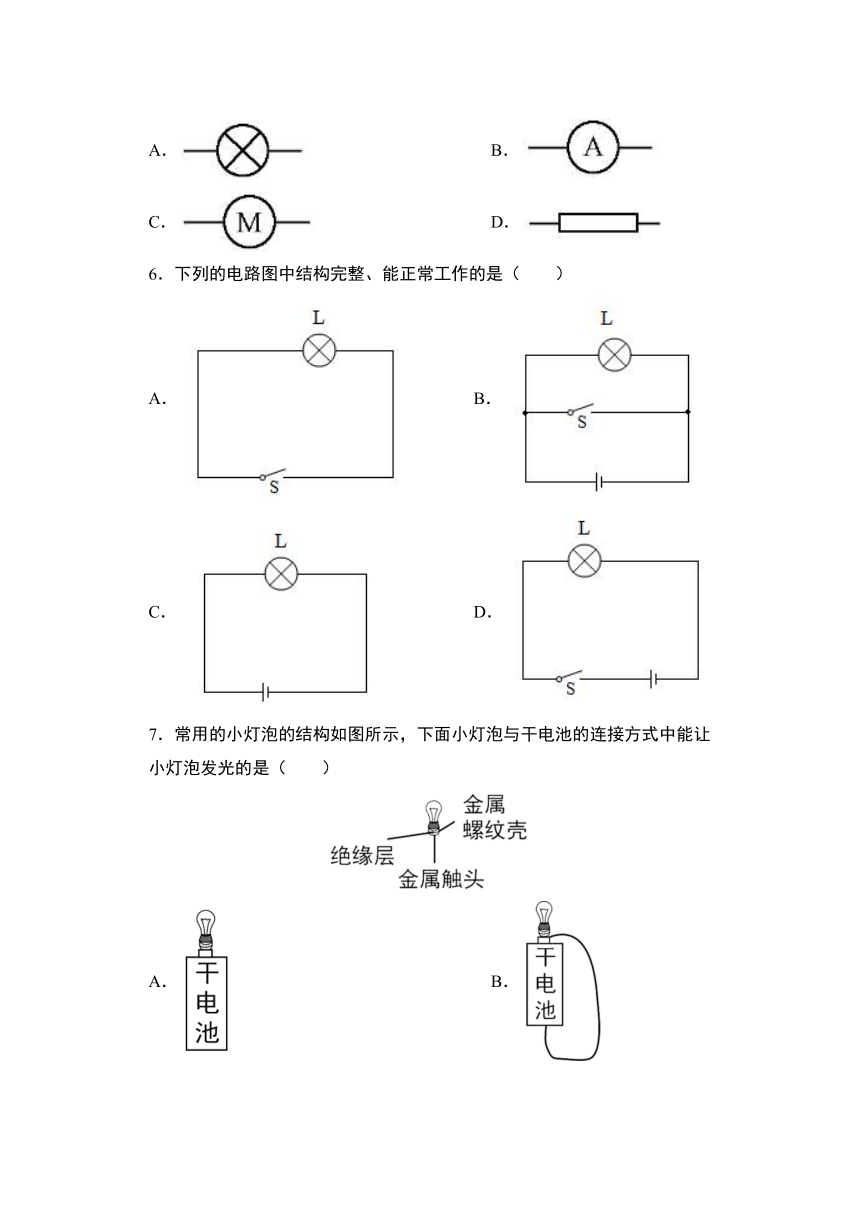

5．下列电路元件符号表示电动机的是（　　）
A． B．
C． D．
6．下列的电路图中结构完整、能正常工作的是（　　）
A． B．
C． D．

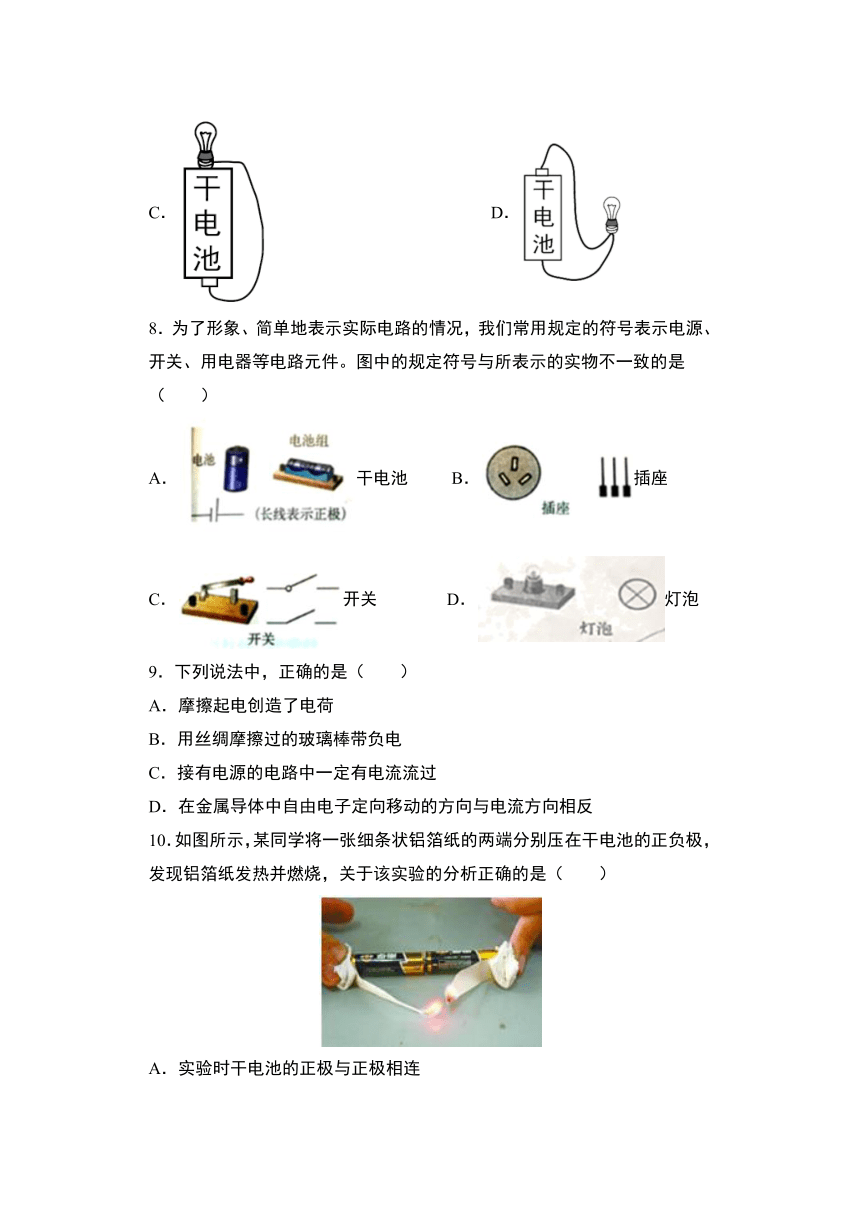

7．常用的小灯泡的结构如图所示，下面小灯泡与干电池的连接方式中能让小灯泡发光的是（　　）
A． B．
C． D．
8．为了形象、简单地表示实际电路的情况，我们常用规定的符号表示电源、开关、用电器等电路元件。图中的规定符号与所表示的实物不一致的是（　　）
A．干电池 B．插座
C．开关 D．灯泡
9．下列说法中，正确的是（　　）
A．摩擦起电创造了电荷
B．用丝绸摩擦过的玻璃棒带负电
C．接有电源的电路中一定有电流流过
D．在金属导体中自由电子定向移动的方向与电流方向相反
10．如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是（　　）
A．实验时干电池的正极与正极相连
B．用普通纸代替铝箔纸也能燃烧
C．实验中铝箔纸没有发生化学变化
D．该实验能说明短路带来的危害
二、填空题
11．外出旅行给手机充电时，“充电宝”相当于电路中的____；给手机充电一段时间后，充电器发烫，这是通过电流__________的方式，增大了物体的内能。
12．如图所示，开关闭合后，电路的这种状态叫做_______，电路的这种状态下小灯泡_______（填“能”或“不能”）被烧坏。
13．油电混合动力汽车已得到广泛应用，给汽车蓄电池充电时，蓄电池相当于___________（选填“电源”或“用电器”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但干毛巾与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带___________电。
14．如图所示，当开关S1、S2都断开时，电路处于__________状态；当开关S1闭合、S2断开时，电路处于__________状态；当开关S1、S2都闭合时，电路处于__________状态。（选填“通路”、“开路”或 “短路”）
15．不经过用电器直接把导线接到电源两端的电路叫_____，这种做法是_______的（“安全”、“不安全”）。
16．如图所示，电路连接情况中：A属于______路，B属于______路，C属于______路。
17．连接实物图时应注意：开关必须____；导线不可____；连好实物图后应与电路图________，方可闭合开关。
18．小明买了一个“神奇”的灯泡，将它放在自来水中，灯泡能发光，如图所示。此过程中，自来水相当于______。小明猜想，该灯泡内部一定有______。
19．指出下列电路图的错误：
① ________ ②________ ③________
20．如图，是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的金属球上,喷出后的涂料之所以会更分散的原因是_________，金属支架中会形成瞬时电流, 其电流方向是___________ （填“向上”或“向下“）．
三、解答题
21．如图所示，这是某种手电筒的剖面图，请按照实物剖面图，在虚线方框中画出这种手电筒的电路图。
答案
1．D 2．A 3．C 4．A 5．C 6．D 7．C 8．B 9．D 10．D
11．电源 做功 12．短路 不能 13．用电器 负
14．开路 通路 短路 15．短路 不安全
16．断路 短路 通路 17．断开 交叉 对照检查无误后
18．电源 电流 19．没有电源 电池连接错误 电源短路
20．同种电荷互相排斥 向上
21．
