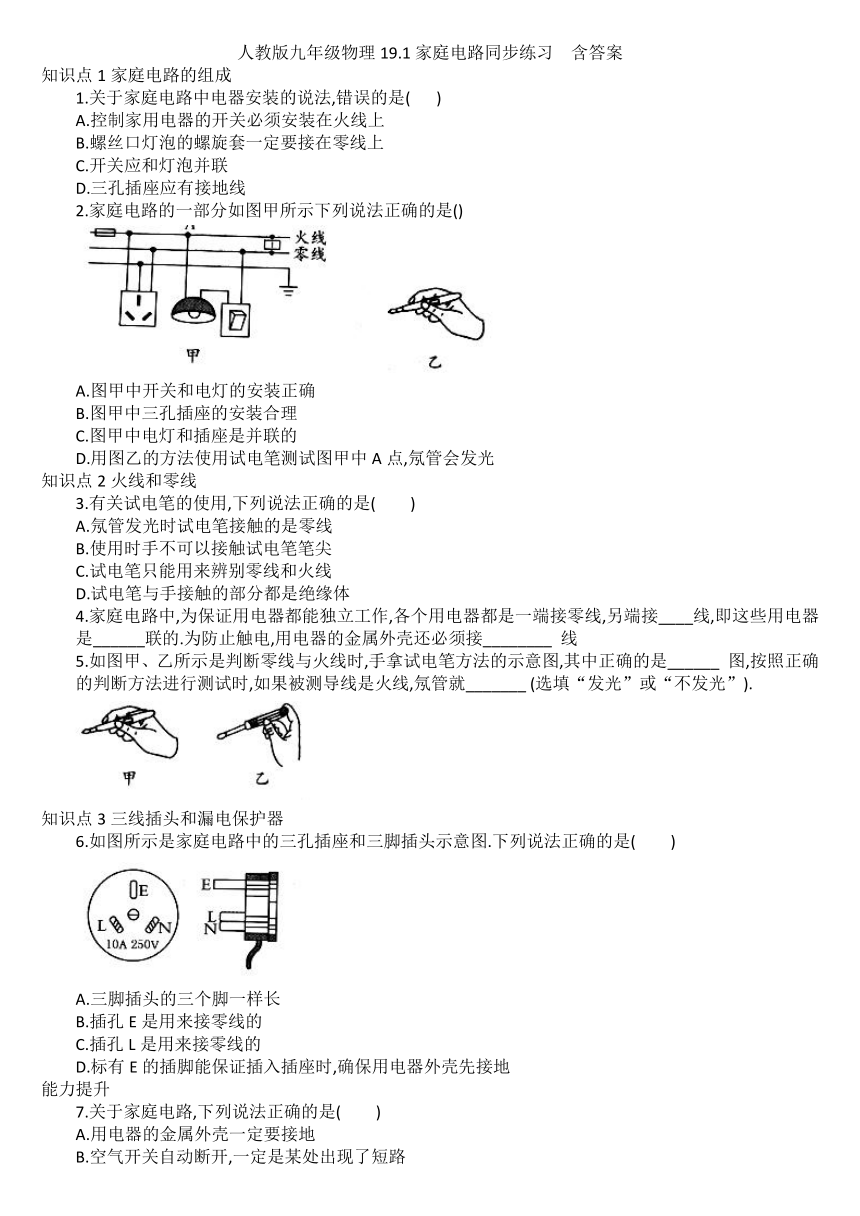

人教版九年级物理19.1家庭电路同步练习 含答案

人教版九年级物理19.1家庭电路同步练习 含答案
知识点1家庭电路的组成
1.关于家庭电路中电器安装的说法,错误的是( )
A.控制家用电器的开关必须安装在火线上
B.螺丝口灯泡的螺旋套一定要接在零线上
C.开关应和灯泡并联
D.三孔插座应有接地线
2.家庭电路的一部分如图甲所示下列说法正确的是()
A.图甲中开关和电灯的安装正确
B.图甲中三孔插座的安装合理
C.图甲中电灯和插座是并联的
D.用图乙的方法使用试电笔测试图甲中A点,氖管会发光
知识点2火线和零线
3.有关试电笔的使用,下列说法正确的是( )
A.氖管发光时试电笔接触的是零线
B.使用时手不可以接触试电笔笔尖
C.试电笔只能用来辨别零线和火线
D.试电笔与手接触的部分都是绝缘体
4.家庭电路中,为保证用电器都能独立工作,各个用电器都是一端接零线,另端接____线,即这些用电器是______联的.为防止触电,用电器的金属外壳还必须接________ 线
5.如图甲、乙所示是判断零线与火线时,手拿试电笔方法的示意图,其中正确的是______ 图,按照正确的判断方法进行测试时,如果被测导线是火线,氖管就_______ (选填“发光”或“不发光”).
知识点3三线插头和漏电保护器
6.如图所示是家庭电路中的三孔插座和三脚插头示意图.下列说法正确的是( )
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有E的插脚能保证插入插座时,确保用电器外壳先接地
能力提升
7.关于家庭电路,下列说法正确的是( )
A.用电器的金属外壳一定要接地
B.空气开关自动断开,一定是某处出现了短路
C.电能表测量的是家用电器的总功率
D.使用试电笔时,手不能接触笔尾的金属电极
8.利用试电笔可以方便地判断出照明电路中的火线和零线.如图所示的是使用试电笔的几种方法,其中正确的是( )
A.只有(1)(2)
B.只有(2)(3)
C.只有(3)(4)
D.只有(1)(4)
9.如图火线所示是小明家的部零线分电路,他将开关S闭合后,发现L不发光,检测后发现是e点左侧零线断路的缘故.则S闭合后,用试电笔分别测试图中的a、b、c、d、e五点时,氖管发光的点有( )
A.2个B.3个C.4个D.5个
10.家庭电路简化后如图所示由该电路可知( )
A.a是零线,b是火线
B.灯泡L与插座Q是串联电路
C.此电路中,在空气开关与用电器之间还应该连接一个电能表
D.c处断开,洗衣机插头插入插座P,洗衣机虽能工作,但有安全隐患
11.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备,有一配电系统如图所示,其中各个设备的特征是( )
A.电能表上可以直接读出应该交的电费
B.空气开关的作用与保险丝作用完全相同
C.三线插座正中间的插孔应该接三脚插头的最长那只脚
D.漏电保护器用于当灯泡的灯丝烧断时,将电流导入大地
12.家庭电路的电压为______电视机与空调是______(选填“串联”或“并联”)连接的,当家中开启的用电器增加时,电路中的总电阻_______ (选填“变大”变小”或“不变”)
13.请用笔画线代替导线,将图中电路元件接入家庭电路中,开关只控制灯泡
综合素养
14.如图所示的装置是一款在家庭电路中使用的定时插线板,相应参数为“10A MAX 250V~”,该插线板具有当用电器充满电时自动切断电路的功能,也可以按照我们所设定的时间给用电器供电.关于定时插线板下列说法正确的是( )
A.插线板上多个插座是串联关系
B.正常情况下,该插线板上有2个插孔会使检测的试电笔氖管发光
C.不能将功率为2300W的用电器与该插座连接使用
D.插座内只有火线和零线两根导线
答案
1.C
2.C
3.B
4.火 并 地
5.乙 发光
6.D
7.A
8.D
9.D
10.D
11.C
12.220 并联 变小
13.
14.B
