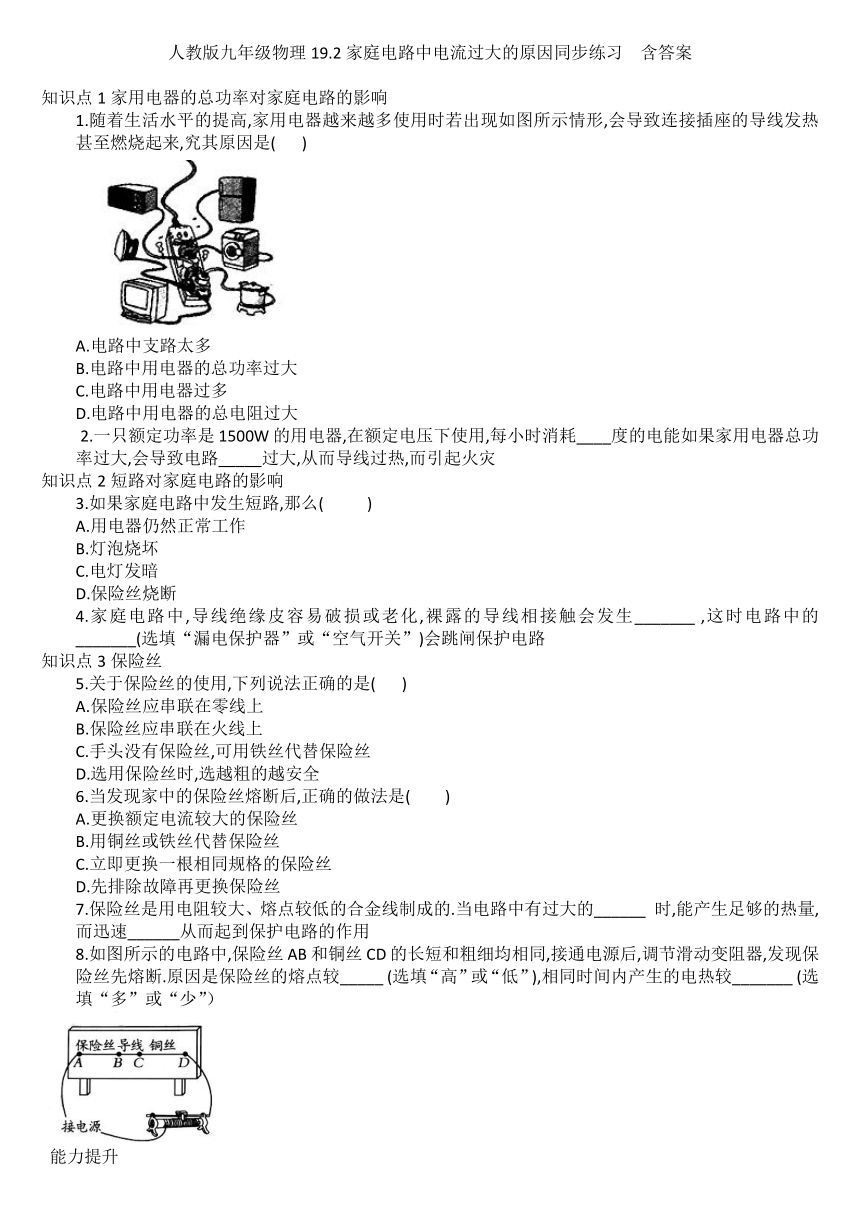

人教版九年级物理19.2家庭电路中电流过大的原因同步练习 含答案

人教版九年级物理19.2家庭电路中电流过大的原因同步练习 含答案
知识点1家用电器的总功率对家庭电路的影响
1.随着生活水平的提高,家用电器越来越多使用时若出现如图所示情形,会导致连接插座的导线发热甚至燃烧起来,究其原因是( )
A.电路中支路太多
B.电路中用电器的总功率过大
C.电路中用电器过多
D.电路中用电器的总电阻过大
2.一只额定功率是1500W的用电器,在额定电压下使用,每小时消耗____度的电能如果家用电器总功率过大,会导致电路_____过大,从而导线过热,而引起火灾
知识点2短路对家庭电路的影响
3.如果家庭电路中发生短路,那么( )
A.用电器仍然正常工作
B.灯泡烧坏
C.电灯发暗
D.保险丝烧断
4.家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生_______ ,这时电路中的_______(选填“漏电保护器”或“空气开关”)会跳闸保护电路
知识点3保险丝
5.关于保险丝的使用,下列说法正确的是( )
A.保险丝应串联在零线上
B.保险丝应串联在火线上
C.手头没有保险丝,可用铁丝代替保险丝
D.选用保险丝时,选越粗的越安全
6.当发现家中的保险丝熔断后,正确的做法是( )
A.更换额定电流较大的保险丝
B.用铜丝或铁丝代替保险丝
C.立即更换一根相同规格的保险丝
D.先排除故障再更换保险丝
7.保险丝是用电阻较大、熔点较低的合金线制成的.当电路中有过大的______ 时,能产生足够的热量,而迅速______从而起到保护电路的作用
8.如图所示的电路中,保险丝AB和铜丝CD的长短和粗细均相同,接通电源后,调节滑动变阻器,发现保险丝先熔断.原因是保险丝的熔点较_____ (选填“高”或“低”),相同时间内产生的电热较_______ (选填“多”或“少”）
能力提升
9.家庭电路中,当电流过大时会自动切断电路的是( )
A.熔断器 B.电能表 C.进户线 D.试电笔
10.家庭电路中的电灯昏暗,此时电能表表盘转得飞快,发生这种现象的原因是( )
A.电路有用电器被短接
B.电路中总功率过大
C.金属外壳的用电器漏电
D.电压高于220V
11.关于家庭电路,下列说法正确的是( )
A.空气开关“跳闸”一定是出现了短路
B.电灯的开关必须接在零线与电灯之间
C.发生短路时,会因为通过用电器的电流过大而烧毁用电器
D.工作的用电器越多,总电阻越小
12.在家庭电路中,下列情况不会引起空气开关跳闸的是( )
A.开关中的两个线头相碰
B.两孔插座中的两个线头相碰
C.灯座中的两个线头相碰
D.冬天,用电磁炉做饭时,同时使用多个大功率电暖器取暖
13.家庭电路中,造成电流过大的原因不可能是( )
A.火线与零线短路
B.用电器与电路接线不良,雷强
C.接入了大功率的用电器
D.电路中总电阻过小
14.随着生活水平的提高,家用电器日益增多某户进行电路旧线改造后,将规格为10A的保险丝换成规格为20A的空气开关则该线路允许同时接入用电器的功率比原来增加了( )
A.1100W B.2200W D.6600W C.4400W
15.生活中有这样的现象,将台灯插入插排还没来得及闭合台灯开关空气开关就“跳闸”了.关于“跳闸”原因和检修过程中的一些操作,下列说法正确的是（ ）
A.“跳闸”的原因是台灯的功率过大
B.空气开关“跳闸”后可以强行闭合继续使用
C.“跳闸”的原因可能是插线板中的电路发生了短路
D.使用试电笔检测电路时,手指不能接触金属笔卡
16.如图所示,甲、乙两个电路中,开关闭合后,输电线会因为电流过大而燃烧起来.甲图中电流过大是______引起的,乙图中电流过大是________引起的
17.在家庭电路中,各用电器之间是____(选填“串联”或“并联”)连接的.星期天小天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插座时,空气开关立刻“跳闸”,小天分析其原因可能是电热水壶插头内部______也可能是家里电路中用电器总功率_______
综合素养
18.某家庭电路的部分电路如图所示,其中甲乙两处分别装用电器和开关,对此电路,下列说法正确的是( )
A.保险丝应当选用电阻小、熔点低的材料制成
B.当接入电路的用电器增多时,保险丝的发热功率增大
C.甲处应装用电器,乙处应装开关
D.电路的总开关应该安装在保险丝的右侧
答案
1.B
2.1.5 电流
3.D
4.短路 空气开关
5.B
6.D
7.电流 熔断
8.低 多
9.A
10.B
11.D
12.A
13.B
14.B
15.C
16.用电器总功率过大 短路
17.并联 短路 过大
18.B
