(共18张PPT)
3.3变压器

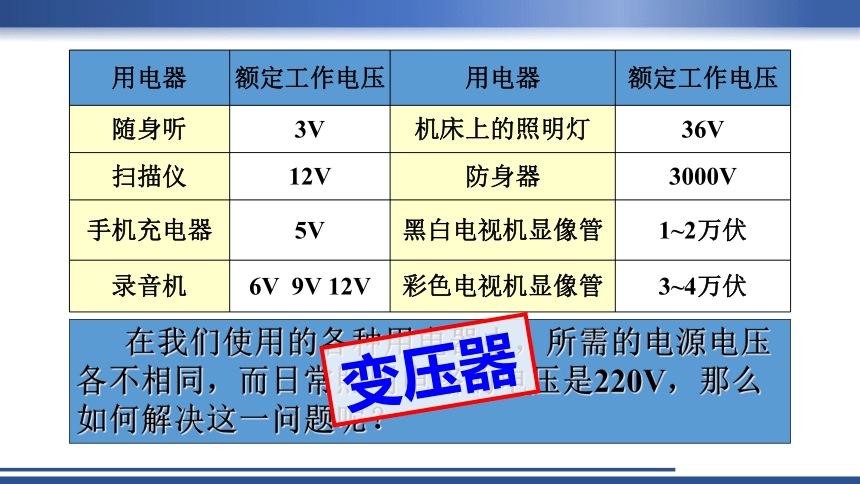

用电器 额定工作电压 用电器 额定工作电压
随身听 3V 机床上的照明灯 36V
扫描仪 12V 防身器 3000V
手机充电器 5V 黑白电视机显像管 1~2万伏
录音机 6V 9V 12V 彩色电视机显像管 3~4万伏
在我们使用的各种用电器中，所需的电源电压各不相同，而日常照明电路的电压是220V，那么如何解决这一问题呢？
变压器
生活中的变压器

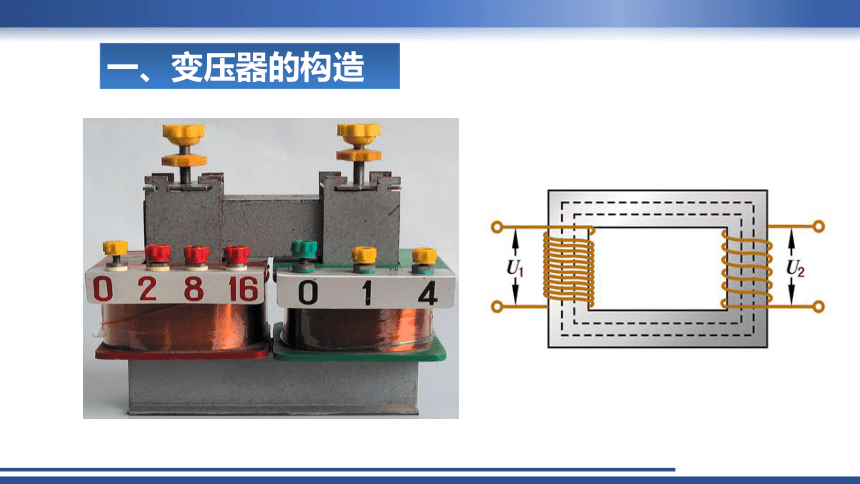

一、变压器的构造

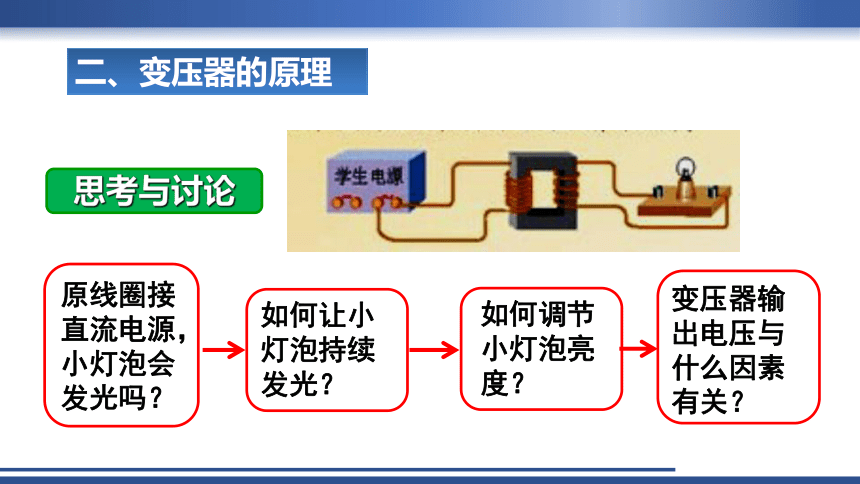

思考与讨论
原线圈接直流电源，小灯泡会发光吗？
如何让小灯泡持续发光？
如何调节小灯泡亮度？
变压器输出电压与什么因素有关？
二、变压器的原理
实验目的：探究变压器输出电压（U2）与输入
电压（U1），原副线圈匝数（n1、n2）
之间的关系
实验方法：控制变量法
三、探究变压器的变压规律
实验器材：学生电源，变压器，交流电压表

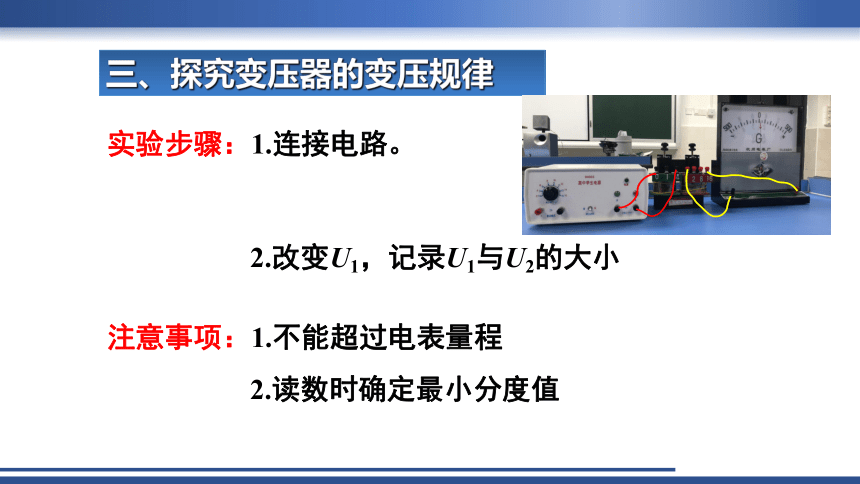

实验步骤：1.连接电路。
2.改变U1，记录U1与U2的大小
注意事项：1.不能超过电表量程
2.读数时确定最小分度值
三、探究变压器的变压规律
数据记录及处理
n1/匝 n2/匝 U1/V U2/V
误差允许范围内
～
～
实验结论
电能 → 磁场能 → 电能转化
(U1、I1) (变化的磁场) ( U2、I2)
误差分析
误差分析
铁芯漏磁（磁损）
导线电阻发热（铜损）
铁芯涡流发热（铁损）
能量损失
反思、改进
磁损
铜损
铁损
理想变压器
没有能量损失的变压器
能量
损失
如何
请根据法拉第电磁感应定律证明：
理想变压器原、副线圈电压之比等于匝数之比
理论推导
四、理想变压器
电压关系
功率关系
电流关系
P入= P出
只适用于一个副线圈的变压器
如果
五、学以致用
五、学以致用
常用漆包線最大通過電流量表
裸线直径 /mm 最大载流/A 裸线直径 /mm 最大载流/A
1.08 2.75 1.62 6.18
1.12 2.96 1.68 6.65
1.16 3.17 1.74 7.13
1.2 3.39 1.81 7.72
1.25 3.68 1.88 8.33
五、学以致用
谢谢！
