13.3 电磁感应现象及应用
人教版高中物理必修三 第十三章《电磁感应与电磁波初步》

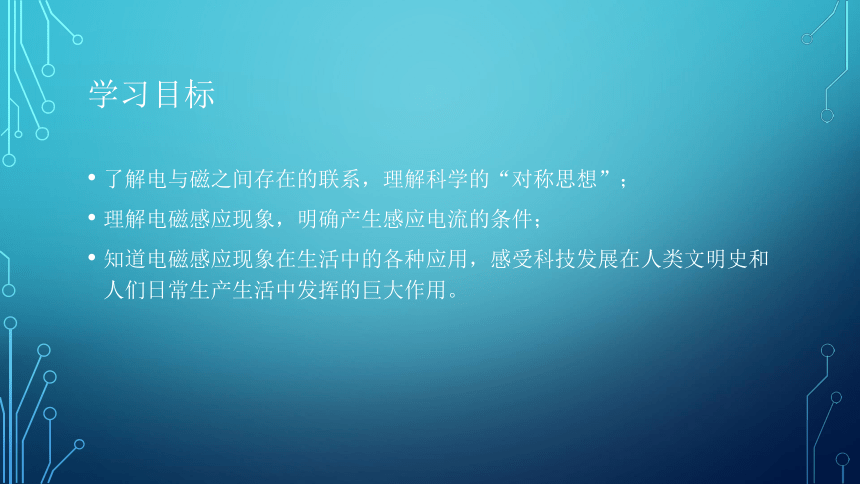

学习目标
了解电与磁之间存在的联系，理解科学的“对称思想”；
理解电磁感应现象，明确产生感应电流的条件；
知道电磁感应现象在生活中的各种应用，感受科技发展在人类文明史和人们日常生产生活中发挥的巨大作用。

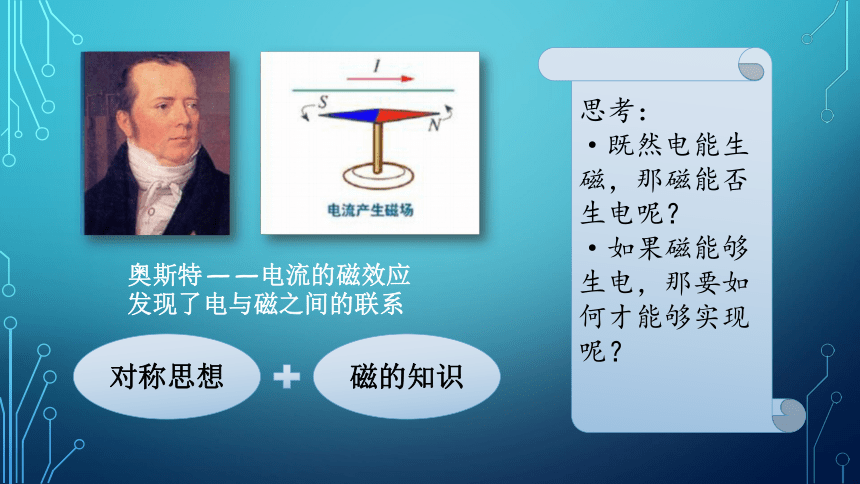

奥斯特——电流的磁效应
发现了电与磁之间的联系
对称思想
思考：
·既然电能生磁，那磁能否生电呢？
·如果磁能够生电，那要如何才能够实现呢？
磁的知识

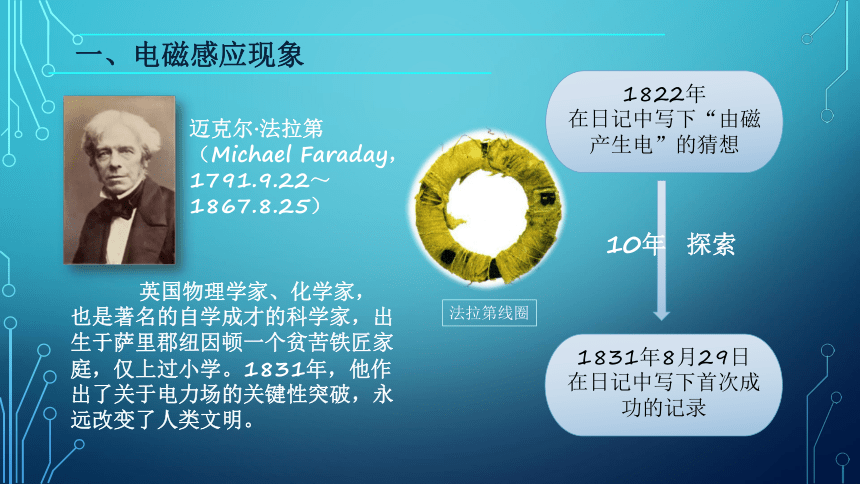

迈克尔·法拉第 （Michael Faraday，1791.9.22～1867.8.25）
英国物理学家、化学家，也是著名的自学成才的科学家，出生于萨里郡纽因顿一个贫苦铁匠家庭，仅上过小学。1831年，他作出了关于电力场的关键性突破，永远改变了人类文明。
1822年
在日记中写下“由磁产生电”的猜想
1831年8月29日
在日记中写下首次成功的记录
10年 探索
法拉第线圈
一、电磁感应现象

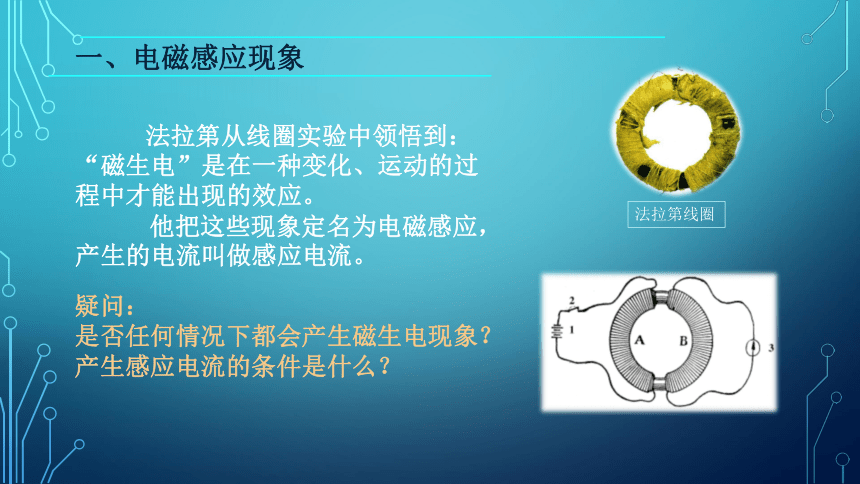

法拉第线圈
一、电磁感应现象
法拉第从线圈实验中领悟到：“磁生电”是在一种变化、运动的过程中才能出现的效应。
他把这些现象定名为电磁感应，产生的电流叫做感应电流。
疑问：
是否任何情况下都会产生磁生电现象？
产生感应电流的条件是什么？

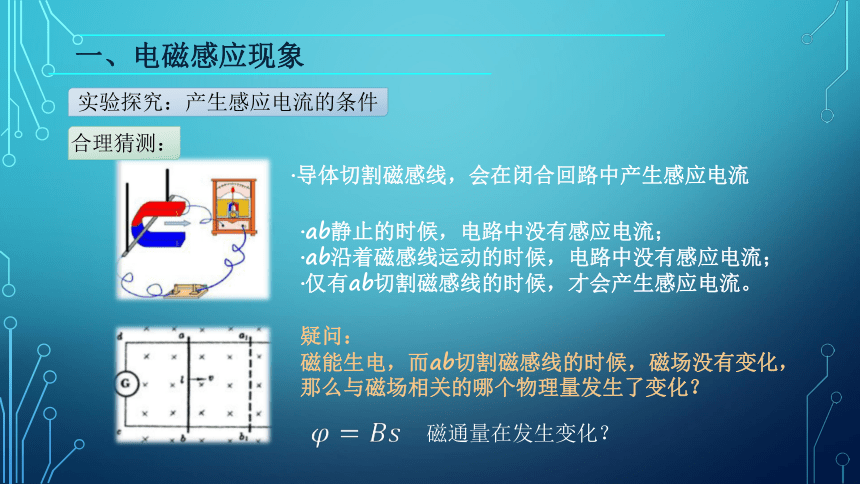

·导体切割磁感线，会在闭合回路中产生感应电流
一、电磁感应现象
·ab静止的时候，电路中没有感应电流；
·ab沿着磁感线运动的时候，电路中没有感应电流；
·仅有ab切割磁感线的时候，才会产生感应电流。
实验探究：产生感应电流的条件
疑问：
磁能生电，而ab切割磁感线的时候，磁场没有变化，那么与磁场相关的哪个物理量发生了变化？
合理猜测：
磁通量在发生变化？
磁铁插入、抽出或停在线圈中时，电流表指针如何动作？
实验探究1：
实验操作 指针情况
磁铁插入 指针偏转
磁体静止在线圈中 指针静止
磁铁拔出 指针偏转
实验探究2：
用开关或变阻器控制一个线圈中的电流，能够在另一个线圈中产生感应电流吗？
实验操作 指针情况
开关闭合瞬间 指针偏转
开关断开瞬间 指针偏转
开关闭合，滑动变阻器不断 指针静止
开关断开，移动滑动变阻器滑片 指针偏转
归纳总结
只要穿过闭合导体回路的磁通量（磁感线条数）发生变化，闭合导体回路中就产生感应电流。
得出结论
二、电磁感应现象的应用
·发电机
1831年圣诞节前夕的一次科学报告会上，向大众展示了人类历史上最早的发电机——法拉第圆盘发电机，开辟了人类社会的电气化时代。
·电动机
·扬声器、话筒
·电磁炉
·变压器
·高温金属冶炼炉
摇绳发电为什么能发电？
人应该如何站位才能让实验现象明显？
二、电磁感应现象的应用
小结
·电生磁——奥斯特 电流的磁效应
·磁生电——法拉第 电磁感应
产生感应电流的条件：闭合导体回路 磁通量变化
·电磁感应的应用
发电机、电动机、扬声器、电磁炉、变压器等等
THANK YOU
