第十五章 第2节电流和电路2021-2022学年人教版物理九年级（含答案）

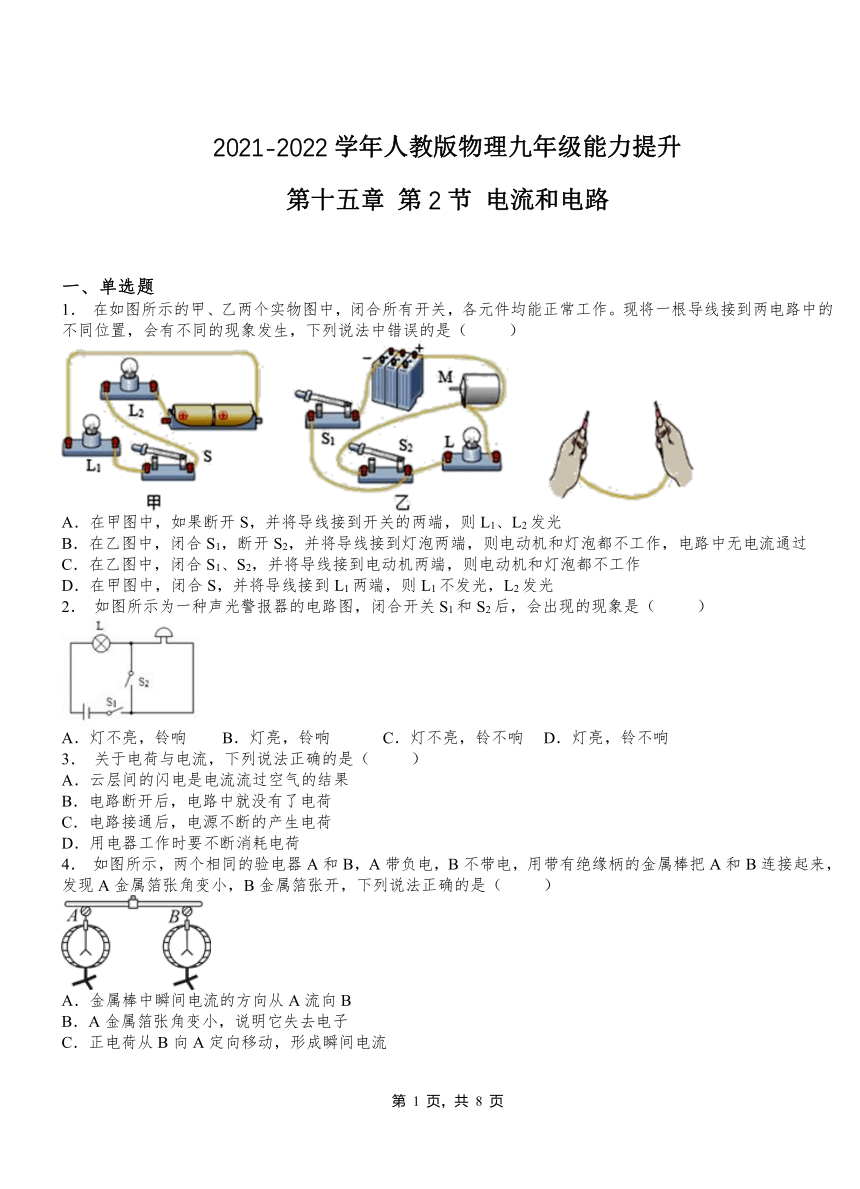

2021-2022学年人教版物理九年级能力提升
第十五章 第2节 电流和电路
一、单选题
1． 在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
2． 如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响
3． 关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
4． 如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B
B．A金属箔张角变小，说明它失去电子
C．正电荷从B向A定向移动，形成瞬间电流
D．B金属箔张开，说明B金属箔带上正电荷

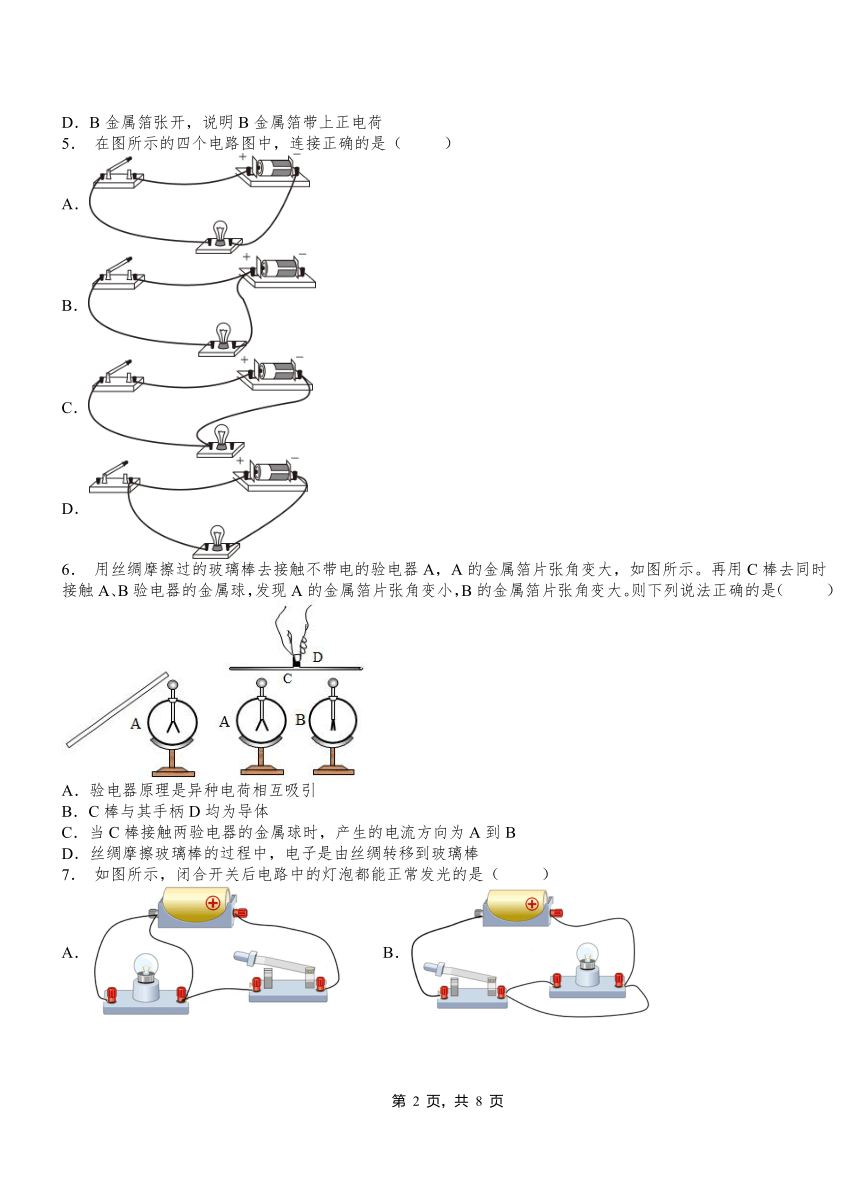

5． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
6． 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒

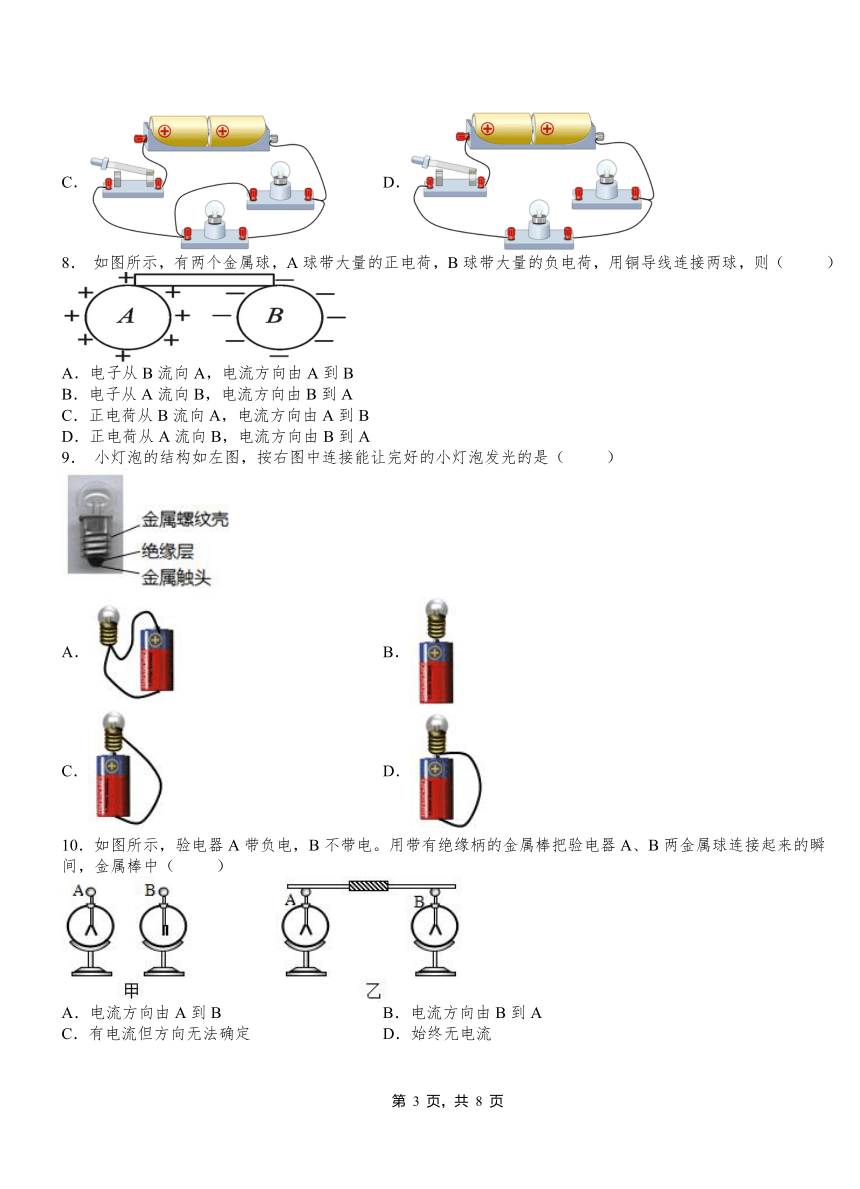

7． 如图所示，闭合开关后电路中的灯泡都能正常发光的是（ ）
A． B．
C． D．
8． 如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（ ）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
9． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
10．如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流

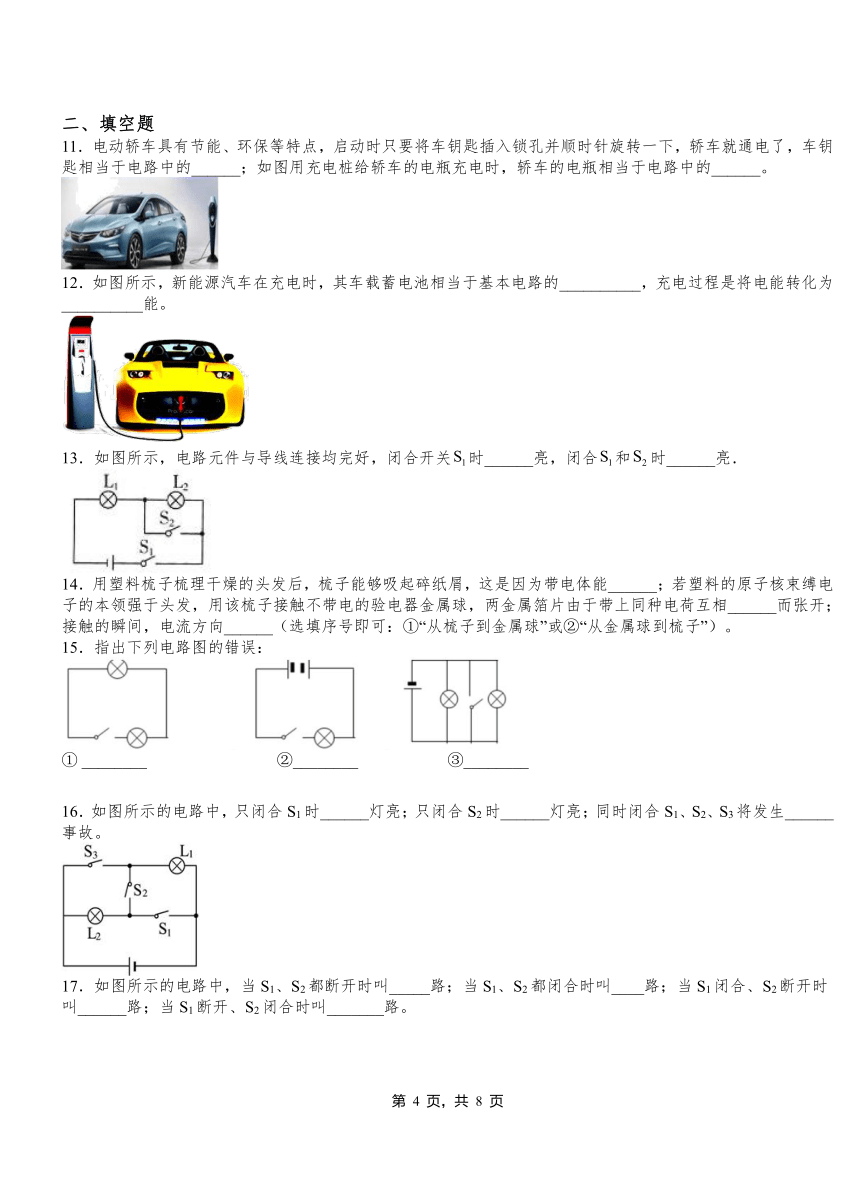

二、填空题
11．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
12．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
13．如图所示，电路元件与导线连接均完好，闭合开关时______亮，闭合和时______亮．
14．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
15．指出下列电路图的错误：
① ________ ②________ ③________
16．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
17．如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
18．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
19．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
20．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹．请你结合所学知识帮助专家进行排爆详解：
（1）定时器（时钟）应该安装在b导线上．在定时阶段，该导线是_____（填“通”或“断”）路，因此起爆器被_____，所以在定时阶段起爆器不会爆炸引爆炸弹．
（2）定时结束时，定时器（时钟）会把b导线_____（填“接通”或“切断”），此时电流_____（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸．
（3）综上可知，定时器（时钟）在定时阶段相当于一个_____（填“闭合”或“断开”）的开关．为使该定时爆炸装置停止工作，应立即剪断导线_____（选填“a”或“b”）．
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D A B A C C A C B
二、填空题
11．开关 用电器
12．用电器 化学能
13．、
14．吸引轻小物体 排斥 ②
15．没有电源 电池连接错误 电源短路
16．L2 L1、L2 短路
17．断路 短路 通路 断路
18．变小 变为零 内 电
19．正 金属球到金属箔片
20．通 短路 切断 能 闭合 a
