鲁科版五四制八年级物理4.2凸透镜的成像规律习题（word版含答案解析）

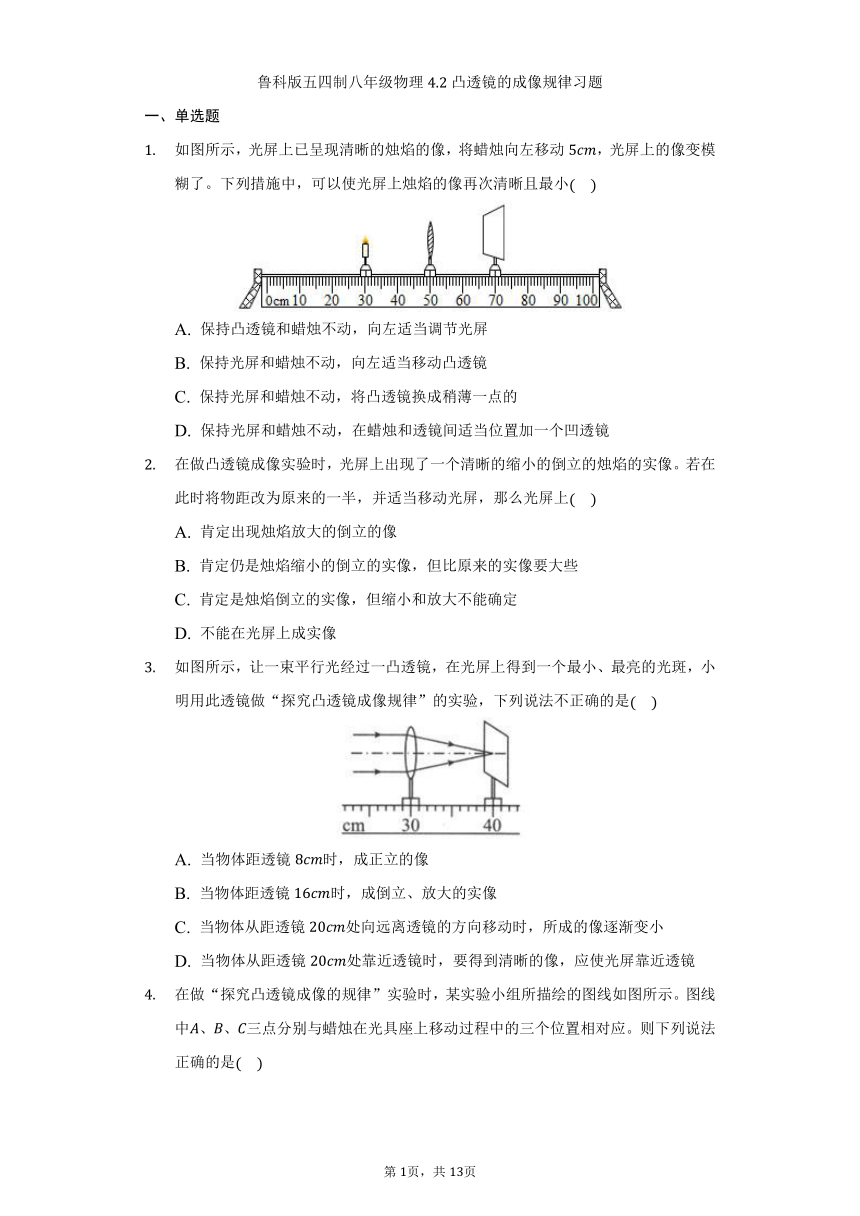

鲁科版五四制八年级物理4.2凸透镜的成像规律习题
一、单选题
如图所示，光屏上已呈现清晰的烛焰的像，将蜡烛向左移动，光屏上的像变模糊了。下列措施中，可以使光屏上烛焰的像再次清晰且最小
A. 保持凸透镜和蜡烛不动，向左适当调节光屏
B. 保持光屏和蜡烛不动，向左适当移动凸透镜
C. 保持光屏和蜡烛不动，将凸透镜换成稍薄一点的
D. 保持光屏和蜡烛不动，在蜡烛和透镜间适当位置加一个凹透镜
在做凸透镜成像实验时，光屏上出现了一个清晰的缩小的倒立的烛焰的实像。若在此时将物距改为原来的一半，并适当移动光屏，那么光屏上
A. 肯定出现烛焰放大的倒立的像
B. 肯定仍是烛焰缩小的倒立的实像，但比原来的实像要大些
C. 肯定是烛焰倒立的实像，但缩小和放大不能确定
D. 不能在光屏上成实像
如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光斑，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是
A. 当物体距透镜时，成正立的像
B. 当物体距透镜时，成倒立、放大的实像
C. 当物体从距透镜处向远离透镜的方向移动时，所成的像逐渐变小
D. 当物体从距透镜处靠近透镜时，要得到清晰的像，应使光屏靠近透镜

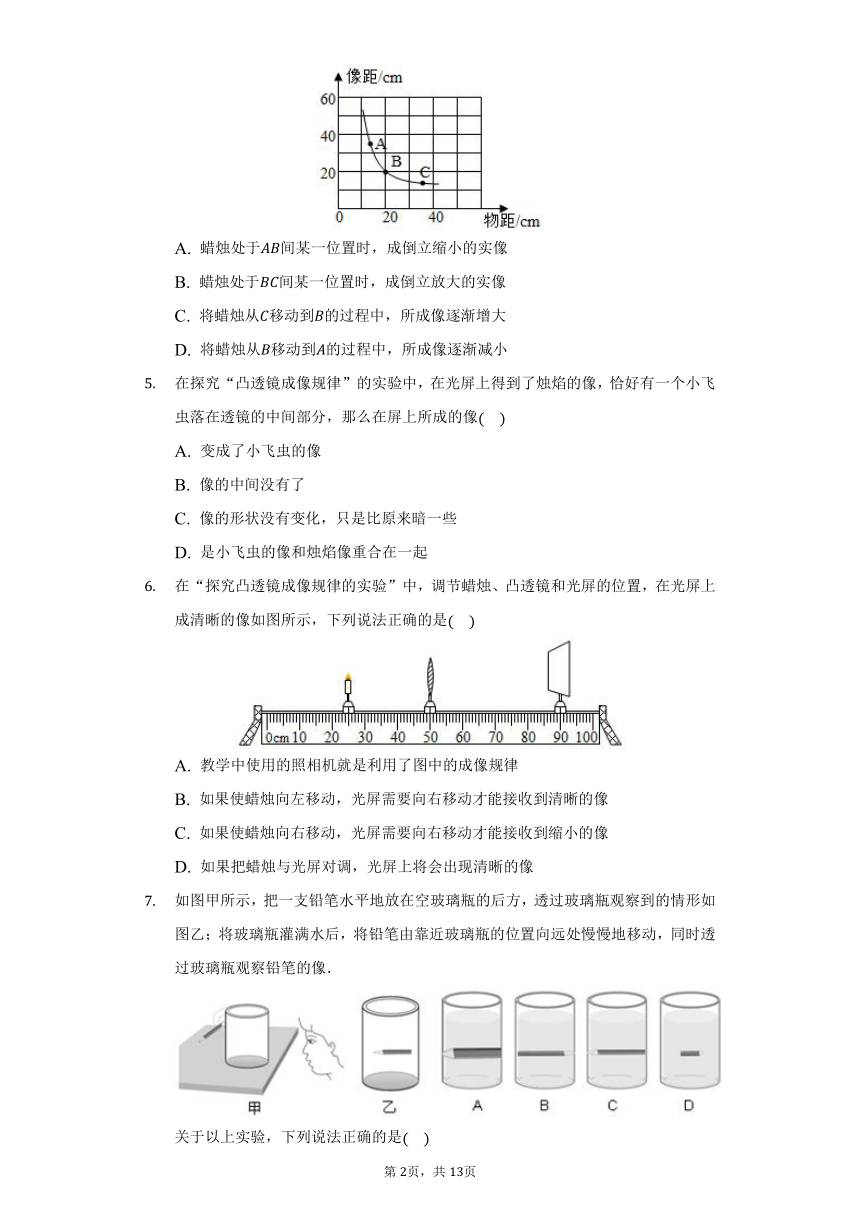

在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。图线中、、三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是
A. 蜡烛处于间某一位置时，成倒立缩小的实像
B. 蜡烛处于间某一位置时，成倒立放大的实像
C. 将蜡烛从移动到的过程中，所成像逐渐增大
D. 将蜡烛从移动到的过程中，所成像逐渐减小
在探究“凸透镜成像规律”的实验中，在光屏上得到了烛焰的像，恰好有一个小飞虫落在透镜的中间部分，那么在屏上所成的像
A. 变成了小飞虫的像
B. 像的中间没有了
C. 像的形状没有变化，只是比原来暗一些
D. 是小飞虫的像和烛焰像重合在一起
在“探究凸透镜成像规律的实验”中，调节蜡烛、凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是
A. 教学中使用的照相机就是利用了图中的成像规律
B. 如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像
C. 如果使蜡烛向右移动，光屏需要向右移动才能接收到缩小的像
D. 如果把蜡烛与光屏对调，光屏上将会出现清晰的像
如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙；将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像．
关于以上实验，下列说法正确的是

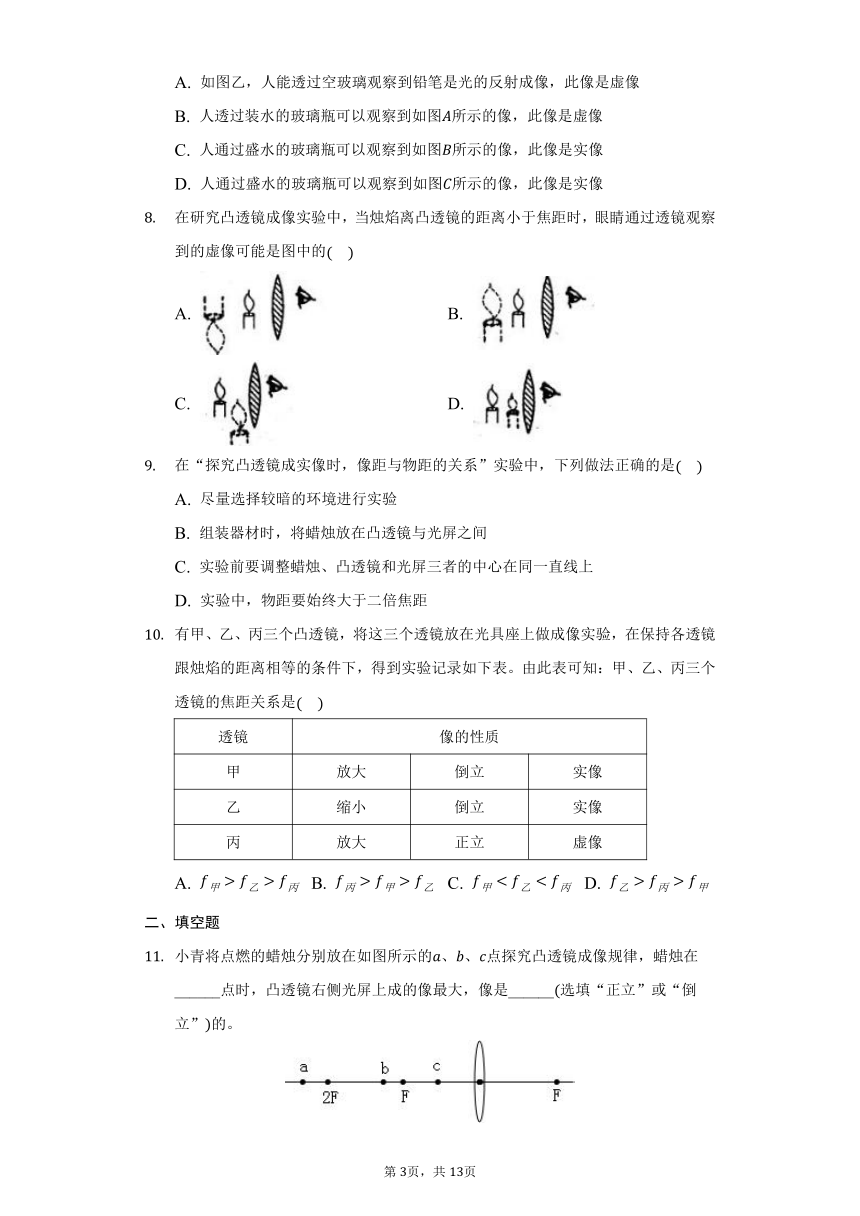

A. 如图乙，人能透过空玻璃观察到铅笔是光的反射成像，此像是虚像
B. 人透过装水的玻璃瓶可以观察到如图所示的像，此像是虚像
C. 人通过盛水的玻璃瓶可以观察到如图所示的像，此像是实像
D. 人通过盛水的玻璃瓶可以观察到如图所示的像，此像是实像
在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的
A. B.
C. D.
在“探究凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是
A. 尽量选择较暗的环境进行实验
B. 组装器材时，将蜡烛放在凸透镜与光屏之间
C. 实验前要调整蜡烛、凸透镜和光屏三者的中心在同一直线上
D. 实验中，物距要始终大于二倍焦距
有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验，在保持各透镜跟烛焰的距离相等的条件下，得到实验记录如下表。由此表可知：甲、乙、丙三个透镜的焦距关系是
透镜 像的性质
甲 放大 倒立 实像
乙 缩小 倒立 实像
丙 放大 正立 虚像
A. B. C. D.
二、填空题
小青将点燃的蜡烛分别放在如图所示的、、点探究凸透镜成像规律，蜡烛在______点时，凸透镜右侧光屏上成的像最大，像是______选填“正立”或“倒立”的。

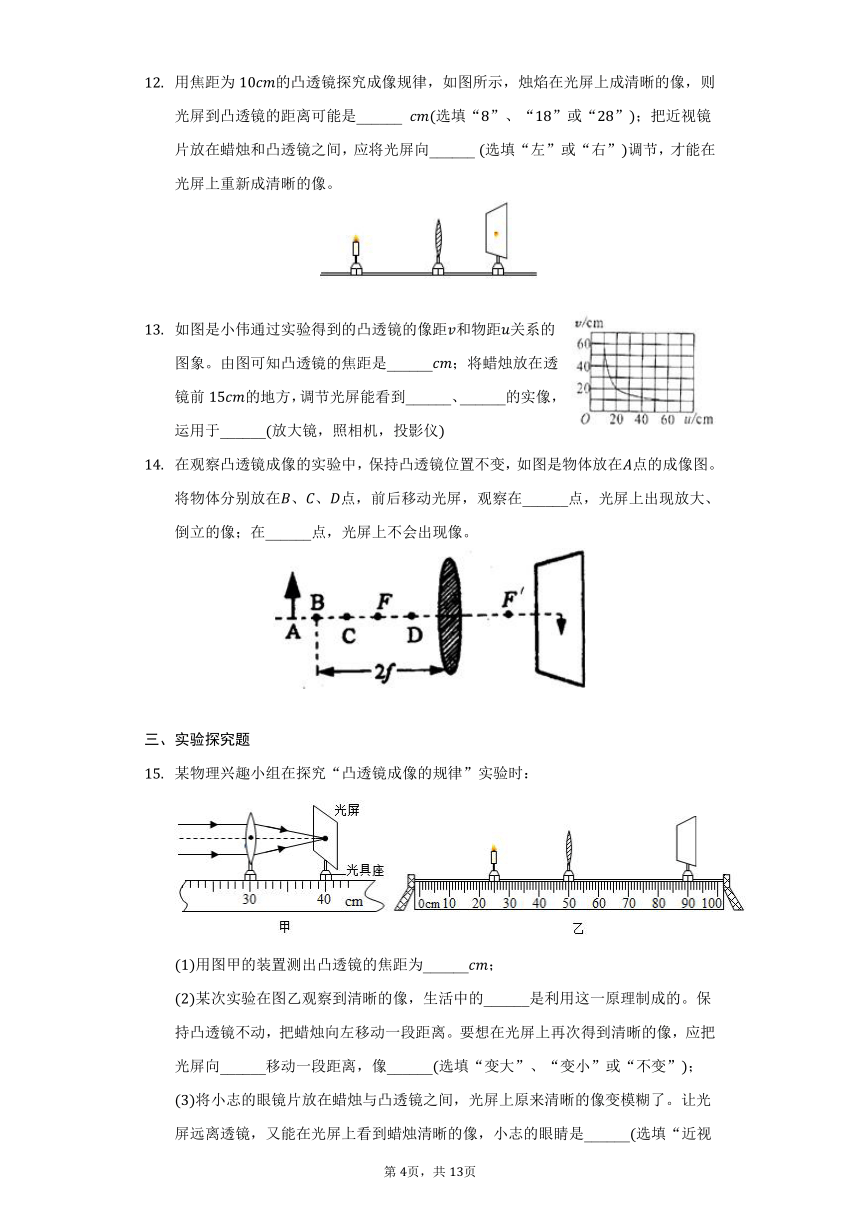

用焦距为的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是______ 选填“”、“”或“”；把近视镜片放在蜡烛和凸透镜之间，应将光屏向______ 选填“左”或“右”调节，才能在光屏上重新成清晰的像。
如图是小伟通过实验得到的凸透镜的像距和物距关系的图象。由图可知凸透镜的焦距是______；将蜡烛放在透镜前的地方，调节光屏能看到______、______的实像，运用于______放大镜，照相机，投影仪
在观察凸透镜成像的实验中，保持凸透镜位置不变，如图是物体放在点的成像图。将物体分别放在、、点，前后移动光屏，观察在______点，光屏上出现放大、倒立的像；在______点，光屏上不会出现像。
三、实验探究题
某物理兴趣小组在探究“凸透镜成像的规律”实验时：
用图甲的装置测出凸透镜的焦距为______；
某次实验在图乙观察到清晰的像，生活中的______是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离。要想在光屏上再次得到清晰的像，应把光屏向______移动一段距离，像______选填“变大”、“变小”或“不变”；
将小志的眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。让光屏远离透镜，又能在光屏上看到蜡烛清晰的像，小志的眼睛是______选填“近视眼”或“远视眼”，在矫正之前，物体的像成在视网膜的______选填“前方”或“后方”。

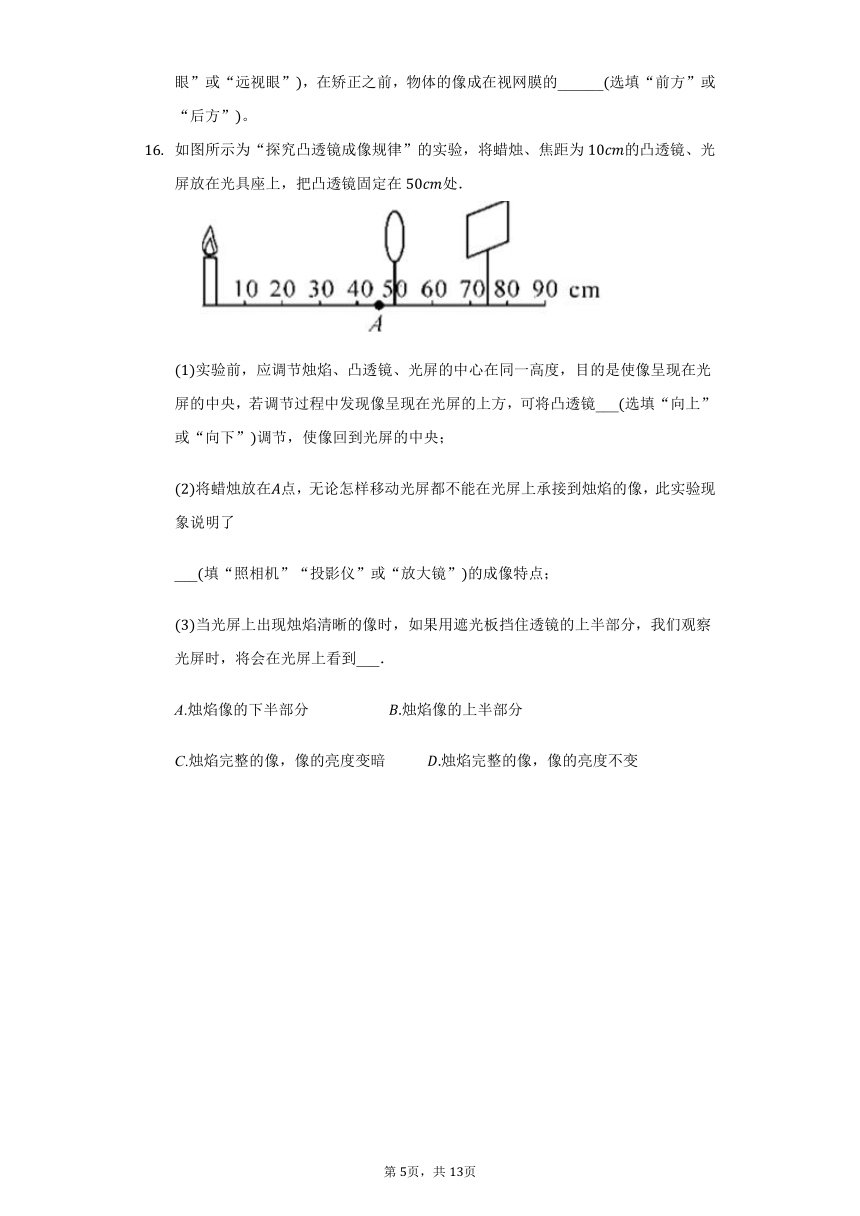

如图所示为“探究凸透镜成像规律”的实验，将蜡烛、焦距为的凸透镜、光屏放在光具座上，把凸透镜固定在处．
实验前，应调节烛焰、凸透镜、光屏的中心在同一高度，目的是使像呈现在光屏的中央，若调节过程中发现像呈现在光屏的上方，可将凸透镜___选填“向上”或“向下”调节，使像回到光屏的中央；
将蜡烛放在点，无论怎样移动光屏都不能在光屏上承接到烛焰的像，此实验现象说明了
___填“照相机”“投影仪”或“放大镜”的成像特点；
当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到___．
A.烛焰像的下半部分 烛焰像的上半部分
C.烛焰完整的像，像的亮度变暗 烛焰完整的像，像的亮度不变
1.【答案】
【解析】解：蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则，所以焦距为；
A、将蜡烛向左移动，保持凸透镜的位置不变，物距变大了，像距会变小，像变小，光屏应向左移动，才能在光屏上呈现清晰的像，故A正确；
B、保持光屏和蜡烛不动，向左适当移动凸透镜，此时物距减小，像距变大，像变大，不合题意，故B错误；
C、保持光屏和蜡烛不动，将凸透镜换成稍薄一点的，凸透镜的焦距增大，此时相当于物距减小，像距将变大，像变大，且光屏上的像不清晰，不合题意，故C错误；
保持光屏和蜡烛不动，在蜡烛和透镜间适当位置加一个凹透镜，凹透镜对光线有发散作用，可以使光屏上的像清晰，但不是最小，不合题意，故D错误。
故选：。
当物距等于像距时，凸透镜成倒立、等大的实像；凸透镜成实像时，物距变大，像距变小，像变小；
凸透镜越厚，焦距越短，越薄，焦距越长；
凹透镜对光线有发散作用。
凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。
2.【答案】
【解析】解：当物距，在光屏上得到清晰的倒立缩小的像，若在此时将物距改为原来的一半，则可能仍然大于，那么仍然呈现缩小的倒立的烛焰的实像，也可能是，那么成倒立放大的实像；
故光屏上呈现的一定是烛焰倒立实像，只是缩小和放大不能确定。
故选：。
根据凸透镜成像的三种情况，判断成像性质，实像可以在光屏上承接，虚像不能。
本题主要考查的是凸透镜的成像规律，在掌握规律的同时，也要注意找出规律性的结论。
3.【答案】
【解析】
【分析】
本题主要考查凸透镜成像规律及其探究实验。
物距小于焦距成正立放大虚像．应用是放大镜；
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；
凸透镜成实像时，物距变大，像距变小，物距减小，像距变大；
【解答】
A. 由图可知，凸透镜的焦距为，当物体距透镜时，物距小于一倍焦距，成正立放大的虚像，故 A正确，不符合题意；
B. 当物体距透镜时，物距大于一倍焦距小于二倍焦距成倒立放大的实像，故 B正确，不符合题意；
C. 当物体从距透镜处远离透镜的方向移动时，凸透镜成的是实像，物距变大，像距变小，故 C正确，不符合题意；
D. 当物体从距透镜处靠近透镜移动时，凸透镜成的是实像，物距减小，像距变大，要得到清晰的像应使光屏远离透镜，故 D错误，符合题意。
故选D。
4.【答案】
【解析】解：由图象知，，凸透镜成倒立、等大的实像，所以凸透镜的焦距：。
物距大于一倍焦距时，凸透镜成实像。
A、蜡烛处于间某一位置时，，成倒立、放大的实像。选项错误。
B、蜡烛处于间某一位置时，，成倒立、缩小的实像。选项错误。
C、将蜡烛从移动到的过程中，物距大于一倍焦距时，凸透镜成实像。物距减小，像距增大，像变大。选项正确。
D、将蜡烛从移动到的过程中，物距大于一倍焦距时，凸透镜成实像。物距减小，像距增大，像变大。选项错误。
故选：。
根据，成倒立、等大的实像，判断凸透镜的焦距。
根据物距和焦距，判断凸透镜成像情况：
，成倒立、缩小的实像。
，成倒立、放大的实像。
，成正立、放大的虚像。
凸透镜成实像时，物距减小，像距增大，像变大。
凸透镜成像的几种情况和凸透镜成实像时，物距增大，像距减小，像变小在凸透镜成像习题中有广泛的应用，一定要熟练掌握。
5.【答案】
【解析】解：物体上的任何一点都有光透过透镜而折射后会聚成像，所以像是完整的，小虫飞落在透镜的中间部分，只是被折射会聚成像的光线减少了，因此，影响到的是像的亮度，而不影响它的完整性。
故选：。
解答此题的关键是理解物体通过凸透镜成像的性质与是否残缺有关，小虫飞落在透镜的中间部分，只是挡住了一部分光，对像的完整性没有影响，只是像会变暗。
考查凸透镜成像规律，本题注意光经过凸透镜折射后会聚成像，挡住一部分光不会影响所成的像，只是亮度变暗；此实验现象可以让学生做实验时动手操作一下，用不透明的纸遮住一部分透镜，观察有什么现象发生，感性认识印象会更深，效果会更好。
6.【答案】
【解析】解：、如图所示时，烛焰在光屏上成清晰的像，，此时物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距，是投影仪的工作原理，故A错误；
B、凸透镜成实像时有物近像远像变大的特点，使蜡烛向左移动，物体远离透镜，像要靠近透镜，所以要在光屏上得到清晰的像需要将光屏靠近透镜移动，故B错误；
C、凸透镜成实像时有物近像远像变大的特点，使蜡烛向右移动，物体靠近透镜，像要远离透镜，所以光屏需要向右移动才能接收到放大的像，故C错误；
D、在光的折射现象中光路可逆，所以如果此时将蜡烛与光屏的位置互换，物距大于二倍焦距成倒立缩小实像，光屏上将会出现清晰的像，故D正确；
故选：。
要解决此题，需要掌握凸透镜成像的规律：物距小于焦距成正立放大虚像。应用是放大镜。
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。
本题考查凸透镜成像规律，关键是将课本知识内容记忆清楚，仔细分析即可。
7.【答案】
【解析】
【分析】
此题主要考查凸透镜成像规律的应用，涉及到光的反射、光的折射、凸透镜成像的规律等知识，属于一道光学综合题．此实验最好亲自做一下比较好。
由凸透镜成像的规律知，当物距在一倍焦距以内时，得到正立、放大的虚像；物体在一倍焦距到二倍焦距之间时，得到倒立、放大的实像；物体在二倍焦距以外时，得到倒立、缩小的实像。
【解答】
把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到图乙的像是光的折射成像，此像是虚像，故A错误；
玻璃瓶装满水相当于一个凸透镜．当铅笔由靠近瓶子的位置逐渐远离时，透过透镜会看到正立、放大的虚像，并且先逐渐变长变细；如图；
当到达某一位置时，铅笔尖忽然改变方向，成倒立、放大的实像，如图；继续移动像逐渐变短变小，如图；只有图情形不能在以上过程中观察到。
综上分析ABD错误，C正确。
故选C。
8.【答案】
【解析】
【分析】
根据凸透镜的成像规律，当物距小于一倍焦距时，在凸透镜同一侧会成正立放大的虚像。
本题考查的是凸透镜的成像规律，当凸透镜成虚像时，像物同侧，而不是眼睛与物体在同一侧。
【解答】
当烛焰离凸透镜的距离小于焦距时，在凸透镜同一侧会成正立放大的虚像，则与排除，又因所成的像位于物体的后方，是放大镜的原理，那排除，故B正确。
故选B。

9.【答案】
【解析】解：因为蜡烛的光比较微弱，所以适合在较黑暗的环境下观察蜡烛的像，故A正确；组装器材时，将凸透镜放在蜡烛与光屏之间，故B错误；实验前要调整烛焰、凸透镜和光屏三者的中心在同一高度上，目的是使像成在光屏中央，故C错误；在“探究凸透镜成实像时，像距与物距的关系”实验中，要多次调整、测量像距与物距的关系，因此物距不能始终大于二倍焦距，故D错误。
10.【答案】
【解析】
【分析】
掌握凸透镜成像规律并能灵活运用分析实际问题。此题有一定的拔高难度。
保持各凸透镜跟烛焰距离相等可知物距相等，根据凸透镜成像规律来分析，物距小于焦距，成正立放大虚像；物距大于焦距小于二倍焦距，成倒立放大实像；物距大于二倍焦距，成倒立缩小实像。
【解答】
根据凸透镜成像规律来分析，甲成倒立放大实像可知物距大于甲凸透镜的焦距小于二倍焦距，乙成倒立缩小实像可知物距大于乙凸透镜的二倍焦距，丙成正立放大虚像可知物距小于丙凸透镜的焦距，因为物距相等，所以丙凸透镜的焦距最大，甲次之，乙最小；即。
故选B。
11.【答案】 倒立
【解析】解：
当物体位于倍、倍焦距之间时，成放大的实像，此时越靠近倍焦距，所成的像越大，要使成的实像最大，蜡烛要放在点。此时物体成倒立、放大的实像。
故答案为：；倒立。
凸透镜的成像规律和物距有关，即：时，成倒立、缩小的实像；时，成倒立、等大的实像；时，成倒立、放大的实像；时，成正立、放大的虚像。
动态成像规律：当凸透镜成实像时，满足“物近像远像变大”。
凸透镜成实像时，物与像的上下、左右都相反。
凸透镜的成像规律在光学题目中属于常考的知识，对于动态、静态时的成像规律应牢记于心。
12.【答案】 右
【解析】解：由图可知，此时物距大于像距，在光屏上成像，说明成的是倒立缩小的实像，为照相机的应用，物距应该大于二倍焦距，像距在一倍焦距和二倍焦距之间，即应大于小于，所以此时的像距可能是；
近视镜是凹透镜，对光线具有发散作用，会延迟光的会聚，所以把近视镜片放在蜡烛和凸透镜之间，应将光屏向右移动。
故答案为：；右。
当物距大于像距时成倒立缩小的实像，此时物距大于二倍焦距，像距在一倍焦距和二倍焦距之间；
近视镜是凹透镜，对光线具有发散作用。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
13.【答案】 倒立 放大 投影仪
【解析】解：由图知，当物距为时，像距也为，根据凸透镜成像的规律，物距等于倍焦距时，成倒立等大的实像，此时像距与物距相等。所以，则。
当物距为时，即，则由凸透镜成像规律可知，成倒立、放大的实像，投影仪就是根据此原理制成的。
故答案为：；倒立；放大；投影仪。
凸透镜成像时，，在图象上找到对应点，根据物距和焦距的关系求出凸透镜的焦距。
凸透镜成像时，，成倒立、缩小的实像，其应用是照相机。，成倒立、放大的实像，应用于幻灯机和投影仪。
此题主要考查凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系。解决此题的关键是通过图象确定凸透镜的焦距。然后问题可解。
14.【答案】
【解析】解：由图可知：当将物体放在点时，，此时所成的像是倒立等大的实像；
当将物体放在点时，此时，根据凸透镜成像规律可知，此时所成的像是倒立放大的实像，幻灯机或投影仪就是根据这一原理制成的。
如果将物体放在点，此时，根据凸透镜成像规律可知，此时所成的像是与物体同侧成正立、放大的虚像，放大镜就是利用了此原理，光屏上不会出现像。
故答案为：；。
掌握凸透镜成像规律及其应用：
，成倒立、缩小的实像。应用于照相机；
时，成倒立、等大的实像，可以粗测焦距；
，成倒立、放大的实像，应用于幻灯机或投影仪；
，成正立、放大的虚像，应用于放大镜。
此题主要考查凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系。
15.【答案】 投影仪 左 变小 近视眼 前方
【解析】解：平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：。
由图乙知，像距大于物距，此时成倒立放大的实像，投影仪是根据这个原理制成的；根据凸透镜成像时，物远像近像变小可知，将蜡烛向左移动时，物距增大，则像距减小，要将光屏向靠近透镜方向向左移动，才能在光屏上再次得到清晰的像，像变小。
将小志的眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明此眼镜对光线有发散作用，凹透镜对光线有发散作用，近视眼镜是凹透镜，则小志的眼睛是近视眼，近视眼是因为晶状体太厚或眼球太长，像成在视网膜的前方。
故答案为： 投影仪；左；变小；近视眼；前方。
根据凸透镜焦点和焦距的定义进行判断。
当物距在一倍焦距到两倍焦距之间时，凸透镜成倒立放大的实像，投影仪是根据这个原理制成的；凸透镜成实像时，物距增大，像距减小，像变小。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用。近视眼是因为晶状体太厚或眼球太长，像成在视网膜的前方；远视眼是因为晶状体太薄或眼球太短，像成在视网膜的后方。近视眼镜是凹透镜，远视眼镜是凸透镜。
此题是探究凸透镜成像规律的实验，考查了凸透镜成像规律及应用，不仅要掌握成像特点与物距像距之间的关系，而且要善于总结规律。
16.【答案】向下；
放大镜；
【解析】
【分析】
此题主要考查了凸透镜成像的规律，在分析时要注意成像的特点与物距的关系，通过比较与焦距的关系，得出结论。
根据光线过光心不改变方向，判断凸透镜的移动情况；
时，成正立放大的虚像，应用于放大镜；
凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗。
【解答】
根据光线过光心不改变方向，若发现像呈现在光屏的上方，可将凸透镜向下调节，使像回到光屏的中央；
将蜡烛放在点，，成正立放大的虚像，此实验现象说明了放大镜的成像特点；
如果用遮光板挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗，故选C。
