人教版九年级物理第19章生活用电 限时训练 含答案

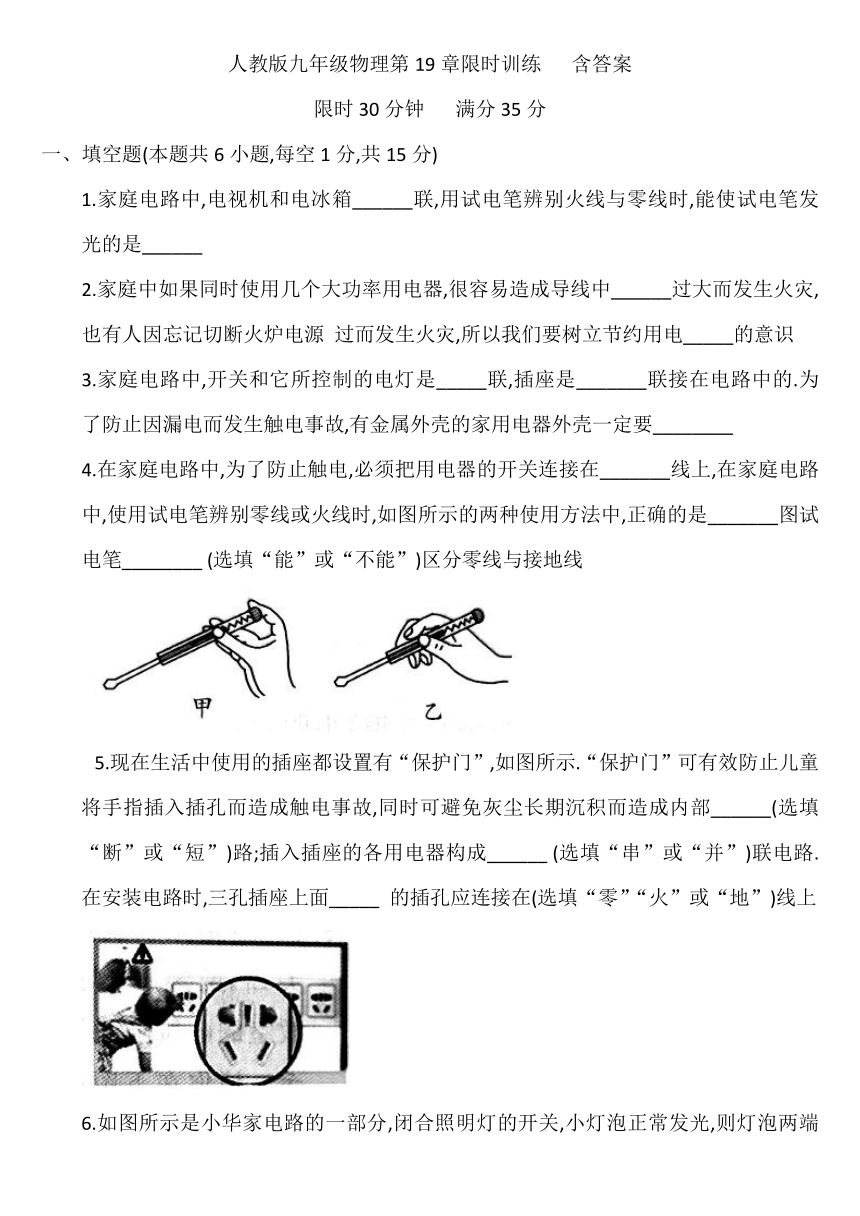

人教版九年级物理第19章限时训练 含答案
限时30分钟 满分35分
一、填空题(本题共6小题,每空1分,共15分)
1.家庭电路中,电视机和电冰箱______联,用试电笔辨别火线与零线时,能使试电笔发光的是______
2.家庭中如果同时使用几个大功率用电器,很容易造成导线中______过大而发生火灾,也有人因忘记切断火炉电源 过而发生火灾,所以我们要树立节约用电_____的意识
3.家庭电路中,开关和它所控制的电灯是_____联,插座是_______联接在电路中的.为了防止因漏电而发生触电事故,有金属外壳的家用电器外壳一定要________
4.在家庭电路中,为了防止触电,必须把用电器的开关连接在_______线上,在家庭电路中,使用试电笔辨别零线或火线时,如图所示的两种使用方法中,正确的是_______图试电笔________ (选填“能”或“不能”)区分零线与接地线
5.现在生活中使用的插座都设置有“保护门”,如图所示.“保护门”可有效防止儿童将手指插入插孔而造成触电事故,同时可避免灰尘长期沉积而造成内部______(选填“断”或“短”)路;插入插座的各用电器构成______ (选填“串”或“并”)联电路.在安装电路时,三孔插座上面_____ 的插孔应连接在(选填“零”“火”或“地”)线上

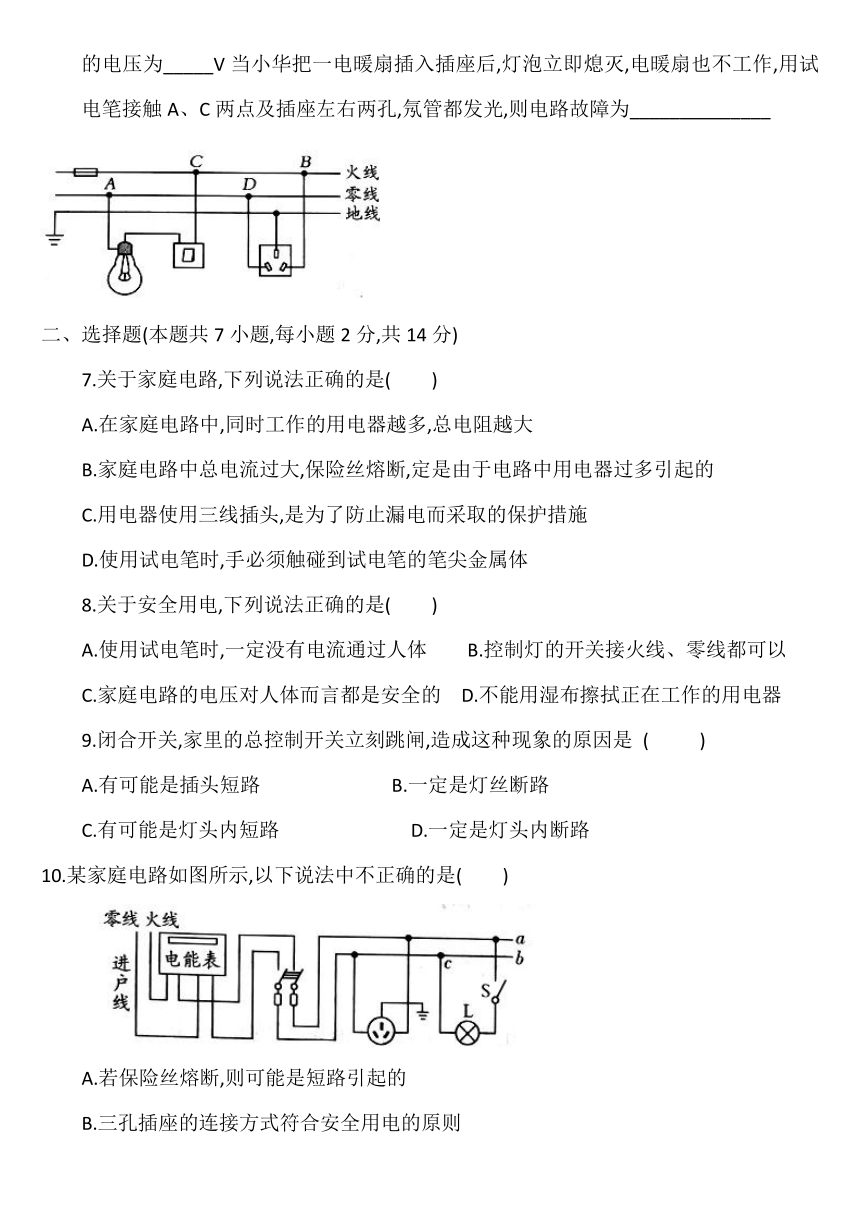

6.如图所示是小华家电路的一部分,闭合照明灯的开关,小灯泡正常发光,则灯泡两端的电压为_____V当小华把一电暖扇插入插座后,灯泡立即熄灭,电暖扇也不工作,用试电笔接触A、C两点及插座左右两孔,氖管都发光,则电路故障为______________
二、选择题(本题共7小题,每小题2分,共14分)
7.关于家庭电路,下列说法正确的是( )
A.在家庭电路中,同时工作的用电器越多,总电阻越大
B.家庭电路中总电流过大,保险丝熔断,定是由于电路中用电器过多引起的
C.用电器使用三线插头,是为了防止漏电而采取的保护措施
D.使用试电笔时,手必须触碰到试电笔的笔尖金属体
8.关于安全用电,下列说法正确的是( )
A.使用试电笔时,一定没有电流通过人体 B.控制灯的开关接火线、零线都可以
C.家庭电路的电压对人体而言都是安全的 D.不能用湿布擦拭正在工作的用电器
9.闭合开关,家里的总控制开关立刻跳闸,造成这种现象的原因是 ( )
A.有可能是插头短路 B.一定是灯丝断路
C.有可能是灯头内短路 D.一定是灯头内断路
10.某家庭电路如图所示,以下说法中不正确的是( )
A.若保险丝熔断,则可能是短路引起的
B.三孔插座的连接方式符合安全用电的原则
C.若仅b、c间断路,开关S闭合,灯泡L不会发光
D.若在a、b间接入一个灯泡L1,则它与灯泡L是并联关系
11.如图所示,家庭电路中正常发光的两盏灯突然都熄灭,杨洋先检查空气开关是否跳闸,发现没有跳闸,再用试电笔分别检测插座的两孔,发现氖管均发光,造成这一现象的原因是( )
A.插座发生了短路
B.进户的零线断了
C.进户的火线断了
D.两灯其中一盏灯断路了
12.(双选)家庭电路中有时会出现这样的现象:原来各用电器都正常工作,当再将一个用电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是( )
A.电路可能发生了短路,可能是这个插座的火线和零线原来就相接触形成了短路
B.电路可能发生了短路,可能是插头插入这个插座时,导致火线和零线相接触形成了短路
C.可能是这个用电器的插头与插座没有形成良好的接触,仍然是断路状态
D.可能同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸
13.(双选)某家庭电路如图所示,下列说法正确的是( )
A.电路中的电流过大时,熔断器会熔断,是因为电热的作用
B.若导线cd间断路,接在该处的用电器将停止工作
C.若闭合开关S,灯泡L不发光,用试电笔检测e点,氖管发光,则说明灯丝完好
D.若cd间断路,灯泡L不能正常发光
三、作图题(本题共2小题,每小题3分,共6分)
14.在图中虚线框内分别画出开关和电灯的元件符号,并画出三孔插座的正确接线,使电路符合安全用电的要求
15.小明走进教室后,闭合开关S1,两盏日光灯正常发光;闭合开关S2教室的电风扇开始工作(电风扇用M来表示),请你在下图中按照安全用电的原则,画出符合上述要求的电路。
答案
1.并 火
2.电流 安全用电
3.串 并 接地
4.火 甲 不能
5.短 并 地
6.220 进户线零线断路
7.C
8.D
9.C
10.C
11.B
12.BD
13.AC
14.
15.
