第五章 透镜及其应用 测试卷
一、单选题(共15小题)
1.下列透镜中，属于凹透镜的是（ ）
2.投影仪是教学中常用的设备.下面关于投影仪的叙述中不正确的是（ ）
A． 平面镜的作用是改变光的传播方向
B． 屏幕表面粗糙，有利于光发生漫反射
C． 物体在屏幕上所成的像是一个放大的实像
D． 若使屏幕上清晰的像变大，只需使镜头面镜
3.下列说法中错误的是（ ）
A． 眼睛能看到呈现在光屏上的像
B． 有的虚像看的见，有的虚像看不见
C． 眼睛可以直接看到凸透镜所成的实像
D． 眼睛既能看到实像，也能看到虚像
4.小明的爷爷用显微镜观察微生物的装片，正当他看清高倍镜下的物像时，小明也争着要看．但他看到的像却有点模糊．通过操作，小明得到了清晰的物像．他的操作方法是（ ）
A． 调节粗准焦螺旋
B． 调节细准焦螺旋
C． 调节反光镜
D． 调整装片位置
5.让凸透镜正对着太阳，拿一张白纸，在透镜的另一侧从透镜处缓缓远离透镜，这时白纸上看到的现象是（ ）
A． 白纸上有缩小的光斑（小亮点），光斑大小不变
B． 白纸上的光斑先变大后变小
C． 白纸上的光斑先变小后变大
D． 以上说法都不正确
6.为了更好加快农村学校的硬件建设，国家下拨专项资金把安徽省的大部分农村中学的普通投影仪换成了电子白板投影仪，其镜头的焦距为 20cm ，为了在白板上得到清晰的像，投影仪镜头到白板的距离应（ ）
A． 大于 40cm
B． 小于 20cm
C． 等于 20cm
D． 大于 20cm 小于 40cm
7.下列关于望远镜的说法不正确的是（ ）
A． 所有的望远镜都是由两个凸透镜做成的
B． 望远镜的物镜可以是凹面镜
C． 我们看到远去的汽车越来越小，是因为它对我们的眼睛所成视角在逐渐减小
D． 望远镜的物镜(凸透镜)成缩小的实像
8.一个放大镜的焦距为10cm，张大爷用此放大镜来观察药品使用说明书上较小的文字时，应将此放大镜放在与药品使用说明书的距离（ ）
A． 小于10cm
B． 等于10cm
C． 大于10cm
D． 在10cm和20cm之间
9.下列关于远视眼的说法中，正确的是（ ）
A． 小明在医院经过鉴定是远视眼，说明他的眼睛非常好，看物体非常清楚
B． 远视眼要配戴凸透镜来看清近处物体
C． 远视眼是晶状体太薄，折光能力过强造成的
D． 远视眼不管看近处还是远处物体，成像都在视网膜的后面
10.使用显微镜时，被观察物体离物镜的距离（ ）
A． 小于焦距
B． 等于2倍焦距
C． 小于2倍焦距，大于1倍焦距
D． 大于2倍焦距
11.小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（　　）
A． 把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
B． 把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏
C． 得到的像是正立缩小的实像
D． 得到的像是倒立放大的实像
12.如图A、B、C、D四种光学器件中，属于凸透镜的是（ ）
A．
B．
C．
D．
13.集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（ ）
A． 人不动，照相机离人远一些，镜头往里缩一些
B． 人不动，照相机离人近一些，镜头往里缩一些
C． 人不动，照相机离人近一些，镜头往前伸一些
D． 照相机和镜头都不动，人站近一些
14.下列情景中形成的像，属于实像的是（ ）
A．湖面的倒影
B．用放大镜看数字
C．小孔成像
D．“海市蜃楼”
15.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是（ ）
A． 像和像距逐渐变小
B． 像和像距逐渐变大
C． 像逐渐变小，像距逐渐变大
D． 像距逐渐变大，像距逐渐变小
二、填空题(共3小题)

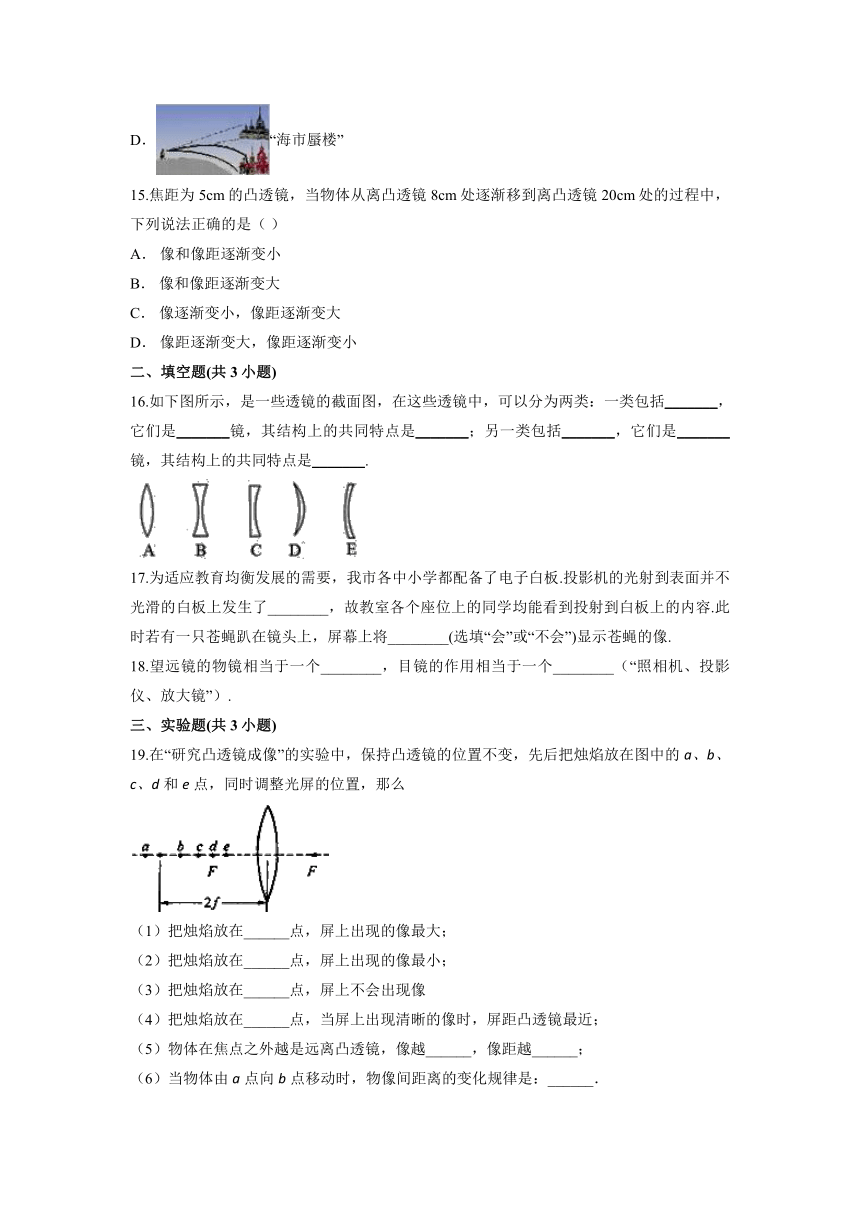

16.如下图所示，是一些透镜的截面图，在这些透镜中，可以分为两类：一类包括_______，它们是_______镜，其结构上的共同特点是_______；另一类包括_______，它们是_______镜，其结构上的共同特点是_______.
17.为适应教育均衡发展的需要，我市各中小学都配备了电子白板.投影机的光射到表面并不光滑的白板上发生了________，故教室各个座位上的同学均能看到投射到白板上的内容.此时若有一只苍蝇趴在镜头上，屏幕上将________(选填“会”或“不会”)显示苍蝇的像.
18.望远镜的物镜相当于一个________，目镜的作用相当于一个________（“照相机、投影仪、放大镜”）.
三、实验题(共3小题)
19.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么
（1）把烛焰放在______点，屏上出现的像最大；
（2）把烛焰放在______点，屏上出现的像最小；
（3）把烛焰放在______点，屏上不会出现像
（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；
（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；
（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．
20.如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度，
下表是小薇同学实验时记录的几组数据：
（1）第5次实验时所成像的性质： ______ ．
（2）第1次实验时，小薇若将一近视镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向 ______ （选填“靠近”或“远离”）透镜方向移动．
（3）通过观察数据，老师发现表格中第 ______ 次实验数据是编造的，判断的理由是 ______ ．
21.某班学生在做探究凸透镜成像规律实验时（凸透镜的焦距为10cm）：
（1）小李同学在图中观察到烛焰通过凸透镜后在光屏上能形成一个清晰的像，若保持凸透镜的位置不动，将蜡烛和光屏互换一下位置，仍然在光屏上观察到清晰的像，这是因为 ______ ．
（2）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm，25.00cm，26.00cm．若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是 ______ ．
（3）为了观察物距等于5cm时烛焰的成像特点，请你写出接下来的操作步骤： ______ ．
答案解析
1.【答案】D
【解析】根据透镜的结构特点：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜.ABC中间比边缘厚，是凸透镜，D中间比边缘薄的是凹透镜.
2.【答案】D
【解析】A.投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用．故本选项说法正确；
B.屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像．故本选项说法正确；
C.投影仪成物体放大、倒立的实像，故本选项说法正确；
D.若使屏幕上的像变大，应减小物距，所以应使镜头靠近投影片，故本选项说法不正确.
3.【答案】B
【解析】眼睛既能直接看到实像，也能够直接看到虚像；实像可以呈现在光屏上，虚像不能够呈现在光屏上，故A、B、C说法正确，B说法不正确，所以选B.
4.【答案】B
【解析】调节粗准焦螺旋和细准焦螺旋都是升降镜筒，调节物体与物镜的距离，以便观察清楚物像，粗准焦螺旋的升降范围大，属于粗略调节，细准焦螺旋的升降范围小，属于精确调节，而小明的爷爷已经调好了，只是不同的人眼睛略有差别，这时要精细调节，所以调细准焦螺旋．
5.【答案】C
【解析】凸透镜对光线有会聚作用，太阳光会聚在焦点处时，最小最亮.当白纸由透镜逐渐远离时，形成的光斑先逐渐变小，白纸位于焦点处时最小最亮，经过焦点后，光斑又逐渐增大.
6.【答案】A
【解析】镜头的焦距为20cm，为了能成清晰的像，物体到镜头的距离2f＞u＞f，镜头到白板的距离v＞2f，即投影仪镜头到白板的距离应大于40cm.
7.【答案】A
【解析】A、一般情况下，望远镜物镜由凸透镜组成，目镜由凸透镜或凹透镜两种类型．观察天体物理方面，一般采用反射式望远镜，采用凹面镜做物镜．故A错误．
B、反射望远镜是用凹面反射镜作物镜的望远镜．故B正确．
C、因为距离物体越近，视角越大，如果视角大，物体在视网膜上所成的像就大，眼睛所看到的物体就大．所以汽车远去，看起来变小．故C正确．
D、望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像，相当于照相机的工作原理．
故D正确．
8.【答案】A
【解析】放大镜成正立、放大的虚像，满足u＜f，因为f=10cm，所以放大镜与药品说明书的距离应小于10cm.
9.【答案】B
【解析】A、远视眼是眼球的晶状体发生变化造成的，是一种病态，选项说法错误，不符合题意；B、矫正远视眼，需佩戴凸透镜，选项说法正确，符合题意；C、远视眼是晶状体太薄，折光能力变弱造成的，选项说法错误，不符合题意；D、远视眼能看清远处的物体，不能看清近处的物体，要看清近处的物体需要戴凸透镜进行矫正，选项说法错误，不符合题意.
10.【答案】C
【解析】显微镜的物镜和目镜都是凸透镜，物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像，这个实像位于目镜的焦点之内，通过目镜成放大的虚像．
11.【答案】A
【解析】（1）蜡烛向左移动，物距增大，像距减小，像变小，要在光屏上得到清晰的像，光屏要向左移动，故A正确．
（2）蜡烛向右移动，物距减小，像距增大，要在光屏上得到清晰的像，光屏要向右移动，故B错误．
（3）如图，蜡烛在凸透镜的二倍焦距以外，凸透镜成倒立、缩小的实像，故C、D错误．
12.【答案】C
【解析】由图知，A中透镜中间比边缘薄是凹透镜；BD不是透镜是面镜，B是凹面镜，D是平面镜； C中透镜中间比边缘厚是凸透镜.
13.【答案】A
【解析】为了使全体同学都进入镜头，则像要变小一些，像要变小，则像距变小，物距变大．根据凸透镜成像的规律知，使全体同学都进入镜头，是要把成的像变小点，就要像距变小，物距变大，故应人不动，照相机离人远一些，镜头往里缩一些.
14.【答案】C
【解析】A.亭台在湖面的倒影，是平面镜成像，成的是虚像，故本选项不符合题意；
B.从放大镜中看到镜后正立、放大的数字，是因为光的折射现象，看到的虚像，故本选项不符合题意；
C.小孔成的像，是由于光的直线传播而形成的太阳的实像，是实际光线汇聚成的，故本选项符合题意；
D.海市蜃楼，因为光的折射现象，看到的是景物的虚像，故本选项不符合题意；
15.【答案】A
【解析】已知凸透镜的焦距是5cm，把一个物体从离凸透镜8cm处逐渐向20cm处的过程中，物距增大，像距逐渐变小，像也逐渐变小．
16.【答案】A和D；凸透镜；中间厚边缘薄；B、C和E； 凹透镜；中间薄边缘厚.
【解析】分析比较图中的五个透镜可以看出，其中A和D两个透镜的特点是中间厚边缘薄，属于凸透镜；而B、C和E三个透镜中间薄边缘厚，属于凹透镜.
17.【答案】漫反射 不会
【解析】投影机的光射到表面并不光滑的白板上发生了漫反射，故教室各个座位上的同学均能看到投射到白板上的内容.此时若有一只苍蝇趴在镜头上，屏幕上成像时，物体在2倍焦距和1倍焦距之间，像在二倍焦距以外，而苍蝇在镜头上，所成的像是虚像，所以不能在屏幕上成像.
18.【答案】照相机　放大镜
【解析】望远镜是由两组透镜组成，靠近眼睛的叫目镜，靠近物体的叫物镜.物体在很远的地方，物镜的作用是使远处的物体即远大于物镜二倍焦距的物体在焦点附近成倒立、缩小的实像；目镜相当于放大镜，对该实像进行放大，成正立放大的虚像，从而看清远处的物体.所以物镜相当于照相机，目镜的作用相当于放大镜.
19.【答案】（1）c；（2）a；（3）d、e；（4）a；（5）小；小；（6）物距减小，像距增大，像增大．
【解析】根据物体在一倍焦距以外成实像，凸透镜成实像时，物距减小，像距增大，像增大．
（1）由图可知，c点在一倍焦距以外，物距最小，像最大．
（2）a点在一倍焦距以外，物距最大，像最小．
（3）e点在一倍焦距以内，U＜f，成正立、放大的虚像；d点为焦点不成像，所以d、e两点屏上不会出现像．
（4）a点在一倍焦距以外，物距最大，像距最小．
（5）物体在焦点之外越是远离凸透镜，像越小，像距越小．
（6）当物体由a点向b点移动时，物像间距离的变化规律是：物距减小，像距增大，像增大．
20.【答案】（1）正立、放大的虚像；（2远离；（3）4；物距等于一倍焦距时不成像．
【解析】（1）根据表中数据可知，当物距等于20cm时，像距也等于20cm，因此焦距f=10cm
根据第5次实验数据可知，物距为5cm＜f=10cm，因此成正立、放大的虚像；
（2）近视眼镜是凹透镜，凹透镜对光线有发散作用，如果此时把近视眼镜放在该凸透镜前，使原来会聚成像的光线推迟会聚，所以要想接到清晰的像，光屏要远离透镜；
（3）由第4次实验数据可知，凸透镜的焦距为10cm，当物距等于一倍焦距时不成像，故第4次实验数据错误．
21.【答案】（1）光路是可逆的；（2）光屏上呈现像的清晰程度不同；（3）移除光屏，用眼睛从凸透镜的右侧通过凸透镜观察．
【解析】（1）由图可知，u＜v，所以凸透镜能成倒立、放大的实像，保持凸透镜的位置不动，蜡烛和光屏互换位置，根据光路的可逆性，光屏上还能得到像，此时u＞v，凸透镜能成倒立、缩小的实像；
（2）像的位置应该是像最清晰的位置．各小组的像距不同的原因，可能是有的小组光屏上的像不是最清晰的时候测量的；
（3）凸透镜的焦距是10cm，蜡烛在凸透镜的5cm处时，u＜f，在透镜的一倍焦距以内，在蜡烛同侧成的是正立放大的虚像，要想观察烛焰的成像特点，需移去光屏，从凸透镜的右侧通过凸透镜观察．
