从三个方向看物体的形状
第一章 丰富的图形世界
谁知道苏轼的《题西林壁》这首诗？
横看成岭侧成峰，
远近高低各不同，
不识庐山真面目，
只缘身在此山中。
请欣赏漫画并思考 ：
为什么会出现争执？
漫画 “6”与“9”
从上面看
从左面看
从正面看
从正面看
从左面看
从上面看

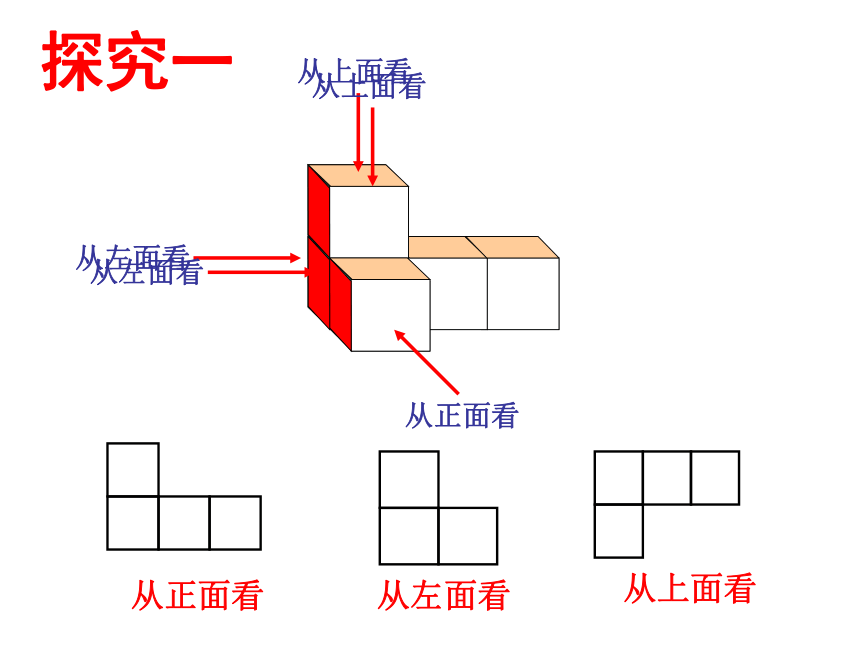

探究一
从上面看
从左面看
分别画出从正面、左面、上面看到的形状图
从正面看 从左面看 从上面看

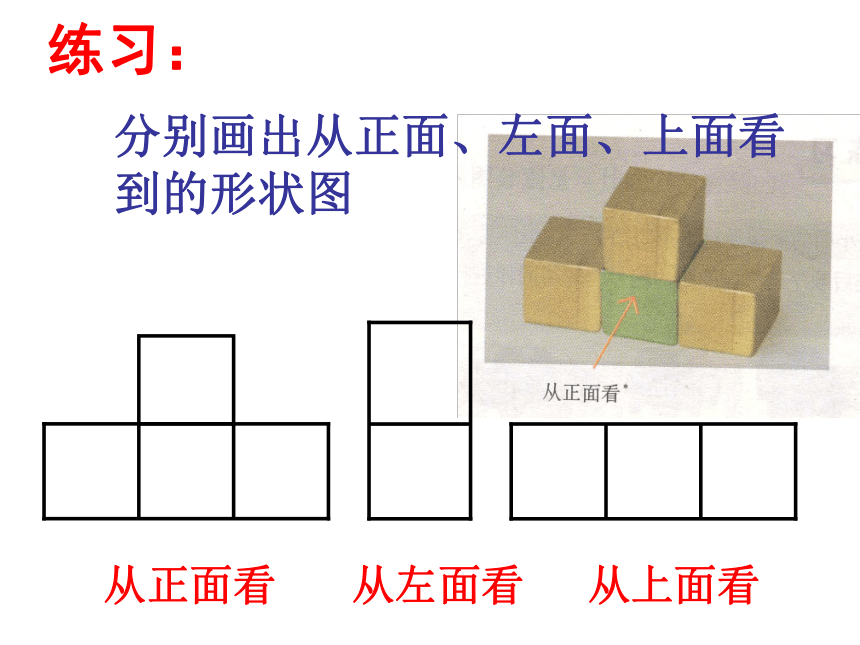

练习：
分别画出从正面、左面、上面看到的形状图。
从正面看
从上面看
从左面看
从正面看
右图几何体从正面看是（ ）
(A)
(B)
(c)
(D)
B
看 谁 找 得 快
如左图：从左面看是（ ），
从正面看是（ ），
从上面看是（ ）。
（A）
（B）
（C）
（D）
B
A
D
下图是由几个小正方块所搭的几何体的从上面看的形状图。小正方形中的数字表示该位置小立方块的个数。请画出这个几何体从正面看和从左面看的形状图
１
２
２
１
从正面看
从左面看
探究二
从上面看
看列，取大数
从左到右：1 2 1
看行，取大数
左2，右2
归纳：
１
２
２
１
从正面看
从左面看
从上面看
１
２
２
１
1
3
2
1
从左面看
从正面看
请画出相应几何体从正面看、从左面看的
图形。
从上面看
一个几何体由几个大小相同的小立方块搭成，从上面看和从左面看所看到的平面图形如图所示。问几何体由几个小立方块搭成？
从上面看 从左面看
合作探究
一个几何体由几个大小相同的小立方块搭成，从正面、上面所看到的平面图形如图所示。则该几何体至少由几个小立方块搭成？最多由几个小立方块搭成？
从正面看 从上面看
如图是立方体组合体从三个方向看到的图形，
问构成这个立体图形的小正方体有（ ）个。
A.4 B.5 C.6 D.7
从正面看
从上面看
从左面看
B
小结
1. 画小立方块组合体的从三个方向看
的图形。
2.已知从上面看的图形、数字，画出
从正面、左面看的图形。
3.已知从上面、左面看的图形，推算
出小立方块的块数。
作业
习题1.6 ：第1 - 4题
