第13章电路初探随堂练习2021-2022学年度苏科版九年级物理上册（含答案）

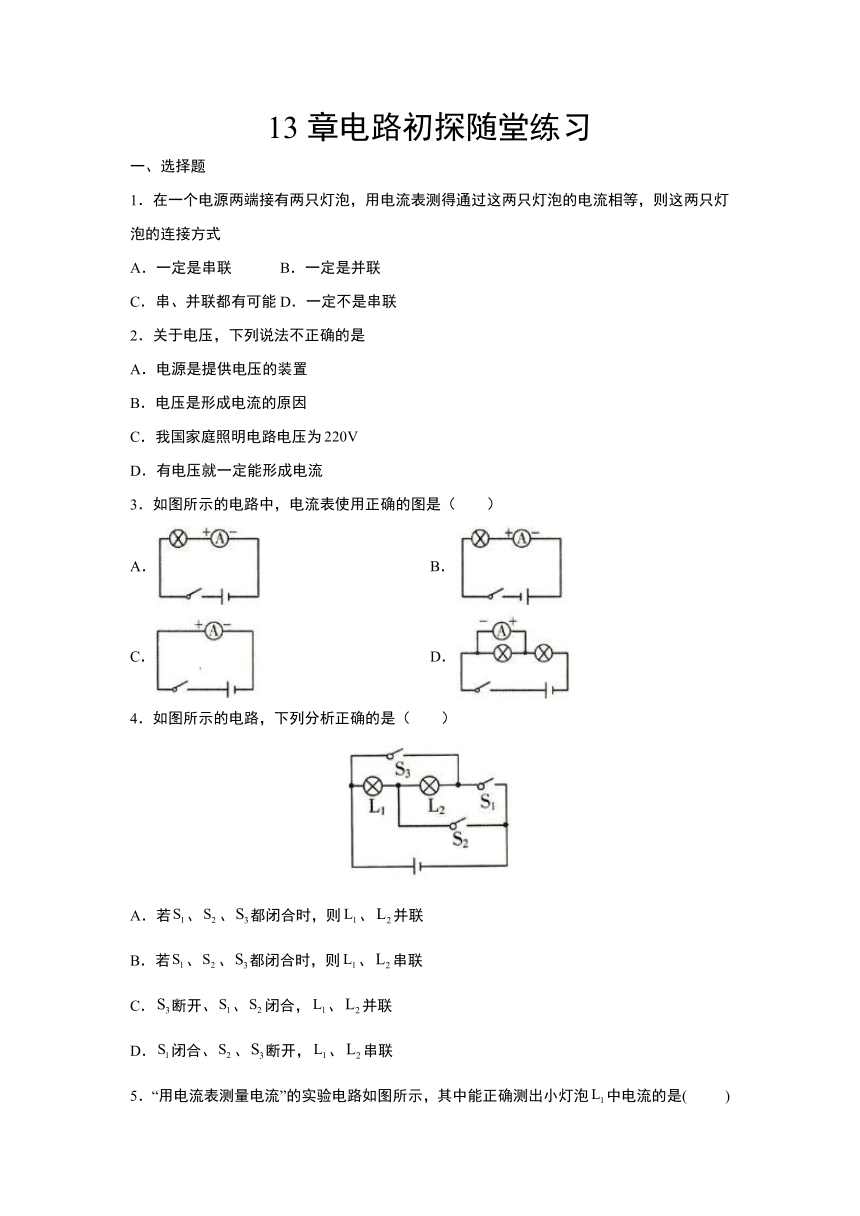

13章电路初探随堂练习
一、选择题
1．在一个电源两端接有两只灯泡，用电流表测得通过这两只灯泡的电流相等，则这两只灯泡的连接方式
A．一定是串联 B．一定是并联
C．串、并联都有可能 D．一定不是串联
2．关于电压，下列说法不正确的是
A．电源是提供电压的装置
B．电压是形成电流的原因
C．我国家庭照明电路电压为
D．有电压就一定能形成电流
3．如图所示的电路中，电流表使用正确的图是（ ）
A． B．
C． D．
4．如图所示的电路，下列分析正确的是（ ）
A．若、、都闭合时，则、并联
B．若、、都闭合时，则、串联
C．断开、、闭合，、并联
D．闭合、、断开，、串联

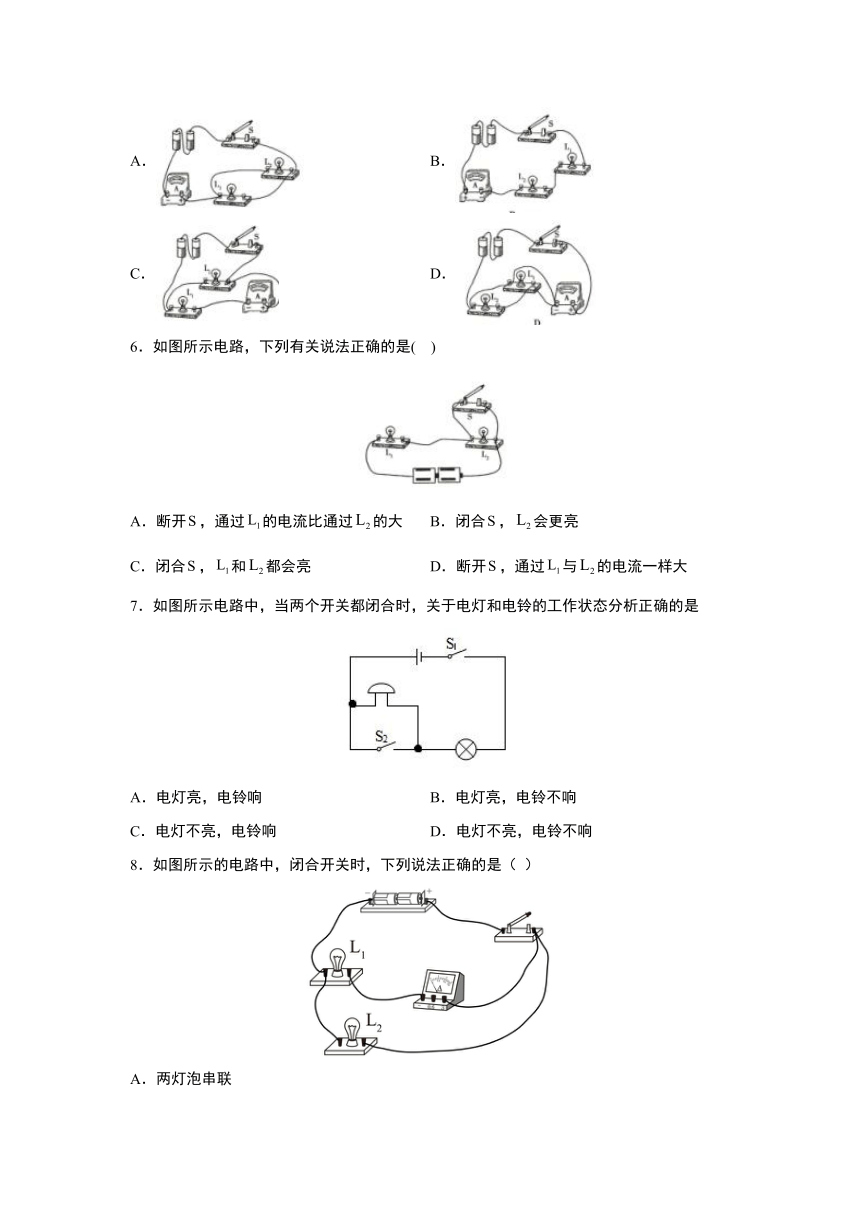

5．“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡中电流的是( )
A． B．
C． D．
6．如图所示电路，下列有关说法正确的是( )
A．断开，通过的电流比通过的大 B．闭合，会更亮
C．闭合，和都会亮 D．断开，通过与的电流一样大
7．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
8．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．开关只能控制L2

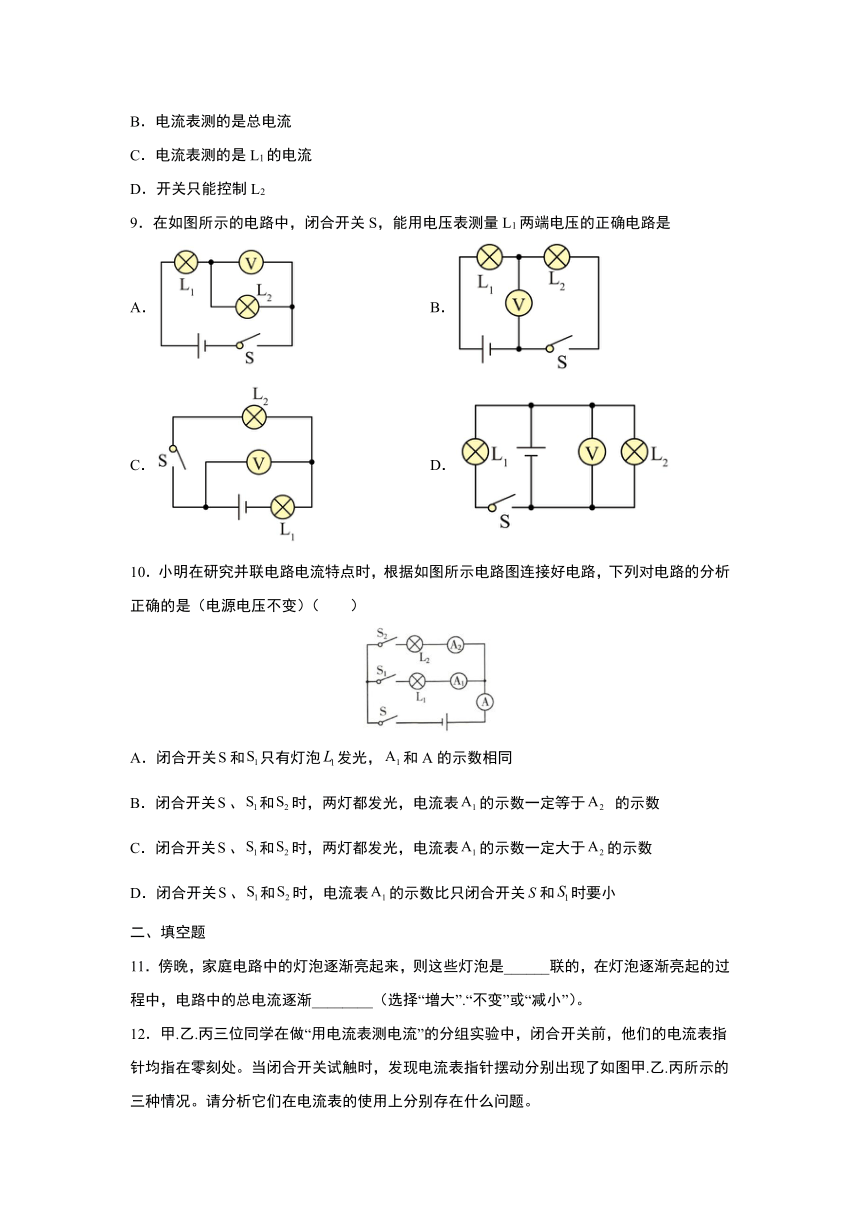

9．在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．
10．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，下列对电路的分析正确的是（电源电压不变）（ ）
A．闭合开关和只有灯泡发光，和A的示数相同
B．闭合开关、和时，两灯都发光，电流表的示数一定等于 的示数
C．闭合开关、和时，两灯都发光，电流表的示数一定大于的示数
D．闭合开关、和时，电流表的示数比只闭合开关和时要小
二、填空题
11．傍晚，家庭电路中的灯泡逐渐亮起来，则这些灯泡是______联的，在灯泡逐渐亮起的过程中，电路中的总电流逐渐________（选择“增大”.“不变”或“减小”）。

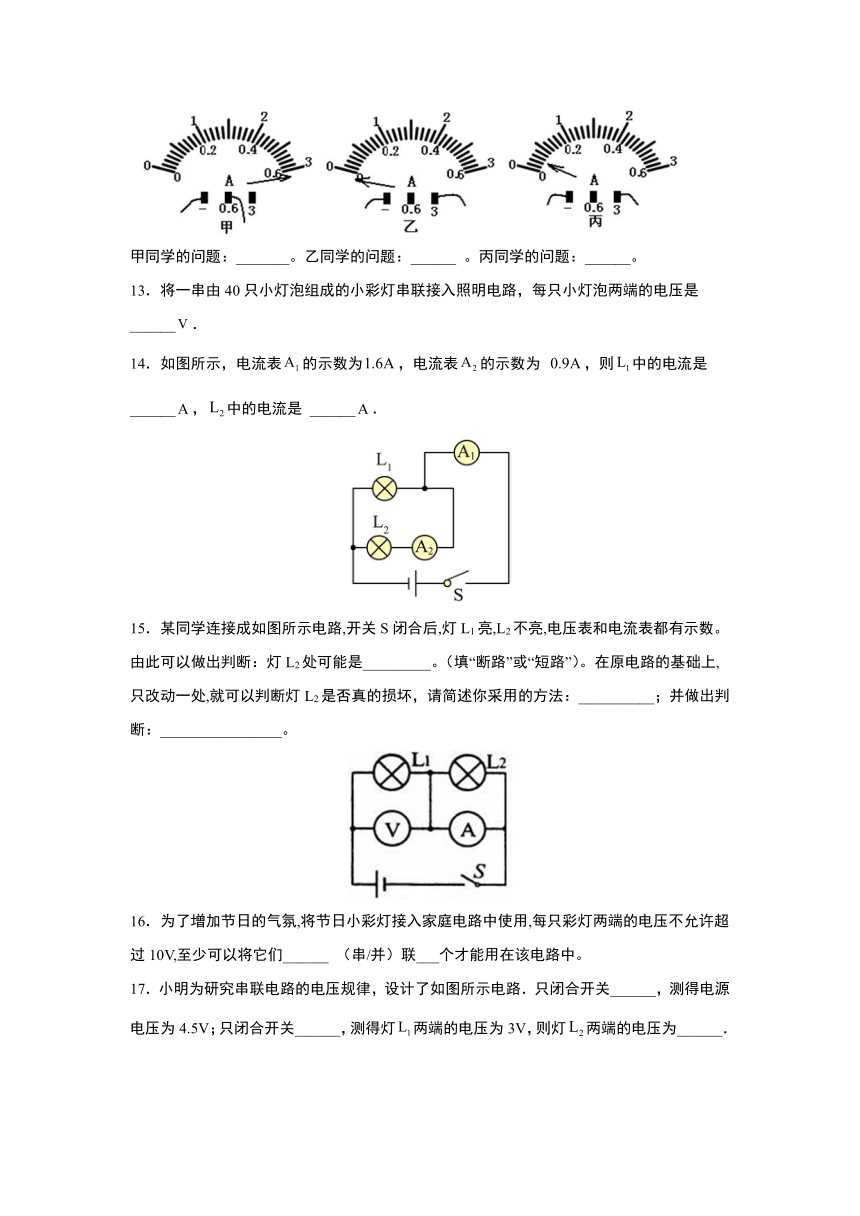

12．甲.乙.丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲.乙.丙所示的三种情况。请分析它们在电流表的使用上分别存在什么问题。
甲同学的问题：_______。乙同学的问题：______ 。丙同学的问题：______。
13．将一串由40只小灯泡组成的小彩灯串联接入照明电路，每只小灯泡两端的电压是______．
14．如图所示，电流表的示数为，电流表的示数为 ，则中的电流是 ______，中的电流是 ______．
15．某同学连接成如图所示电路,开关S闭合后,灯L1亮,L2不亮,电压表和电流表都有示数。由此可以做出判断：灯L2处可能是_________。（填“断路”或“短路”）。在原电路的基础上,只改动一处,就可以判断灯L2是否真的损坏，请简述你采用的方法：__________；并做出判断：________________。
16．为了增加节日的气氛,将节日小彩灯接入家庭电路中使用,每只彩灯两端的电压不允许超过10V,至少可以将它们______ （串/并）联___个才能用在该电路中。
17．小明为研究串联电路的电压规律，设计了如图所示电路．只闭合开关______，测得电源电压为4.5V；只闭合开关______，测得灯两端的电压为3V，则灯两端的电压为______．
18．如图所示，若电源电压为6 V，闭合开关后，电压表的示数为2.2 V，则两端的电压为______V，两端的电压为______V；若断开，电压表的示数近似为______V.
19．如图所示，L1、L2是两个相同的小灯泡，、、、是四个接线柱，若用导线将、和、分别连接起来，则灯L1、L2是______联的；若用导线只将、连接起来，则灯L1、L2是______联的；若用导线只将、连接起来，则会发生______.
20．两只规格不同的电灯，如果将它们串联后接在电路中，则通过它们的电流之比为______，如果将它们并联后接在同一电路中，则加在它们两端的电压之比为______.
三、解答题
21．如图所示是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关 S 控制两盏灯，电流表测通过L1的电流，导线不能交叉。
22．健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫 请在图中连线，形成符合要求的完整电路图
23．探究串联电路中电压规律
器材 电源、导线、开关、规格 ________ 小灯泡、电压表．
电路图 请根据图甲电路图将图乙实物图连接好，要求电压表测量两端电压．
方法与步骤 （1）按照电路图连接好实物电路． （2）将 ______ 分别 _______ 联在AB、BC、AC间，测出电压． （3）换上另外两个小灯泡，再次实验． （4）分析数据，得出结论． （5）测量两端的电压时表盘示数如图丙所示，请填写完整下表中数据． 次数两端的电压两端的电压电源两端的电压11.81.2321.912.931.4____________
结论 在串联电路中，电源总电压等于 _______ ； 表达式为 ________ ．
24．如图所示是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）．
（2）下表是某同学在实验中记录的实验数据：
电流表的位置
电流 0．3 0．3 1．5
指出上述表格所记录的数据中，明显错误的数值是______，造成错误的原因是______．
（3）该同学实验的不足之处是：______．
（4）实验中另一组同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是（_____）
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．小灯泡被短路 D．小灯泡靠近负极了
（5）该实验得出的结论是：______
答案
1．C 2．D 3．A 4．D 5．C 6．D 7．B 8．C 9．D 10．A
11．并 增大 12．量程选择太小 正负接线柱接反了 量程选择太大
13．5.5 14．0.7 0.9
15．断路 去掉电流表的一个接线柱 若L2亮就是好的，不亮就说明L2损坏了。
16．串 22 17． 18．2.2 3.8 6
19．并 串 短路 20．1:1 1:1
21．
22．
23．不同 电压表 并 1.6 3 各部分用电器两端电压之和 U=U1+U2
24．不相同 1.5 用小量程测，却读了大量程的刻度 只做了一次实验，得出的结论有偶然性 C 串联电路中各处电流相等
