第十九章 生活用电 测试卷2021—2022学年人教版九年级物理上学期（含解析）

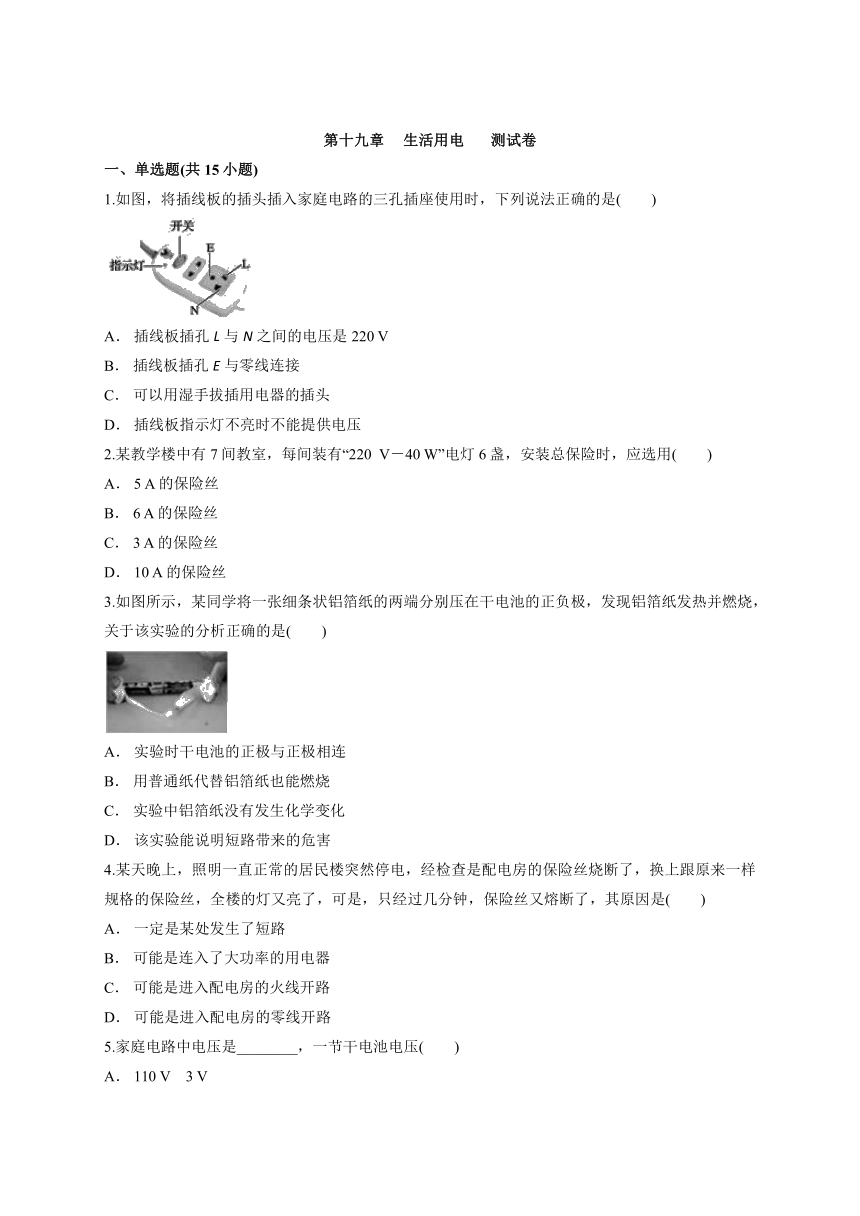

第十九章 生活用电 测试卷
一、单选题(共15小题)
1.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是(　　)
A． 插线板插孔L与N之间的电压是220 V
B． 插线板插孔E与零线连接
C． 可以用湿手拔插用电器的插头
D． 插线板指示灯不亮时不能提供电压
2.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用(　　)
A． 5 A的保险丝
B． 6 A的保险丝
C． 3 A的保险丝
D． 10 A的保险丝
3.如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是(　　)
A． 实验时干电池的正极与正极相连
B． 用普通纸代替铝箔纸也能燃烧
C． 实验中铝箔纸没有发生化学变化
D． 该实验能说明短路带来的危害
4.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是(　　)
A． 一定是某处发生了短路
B． 可能是连入了大功率的用电器
C． 可能是进入配电房的火线开路
D． 可能是进入配电房的零线开路
5.家庭电路中电压是________，一节干电池电压(　　)
A． 110 V　3 V

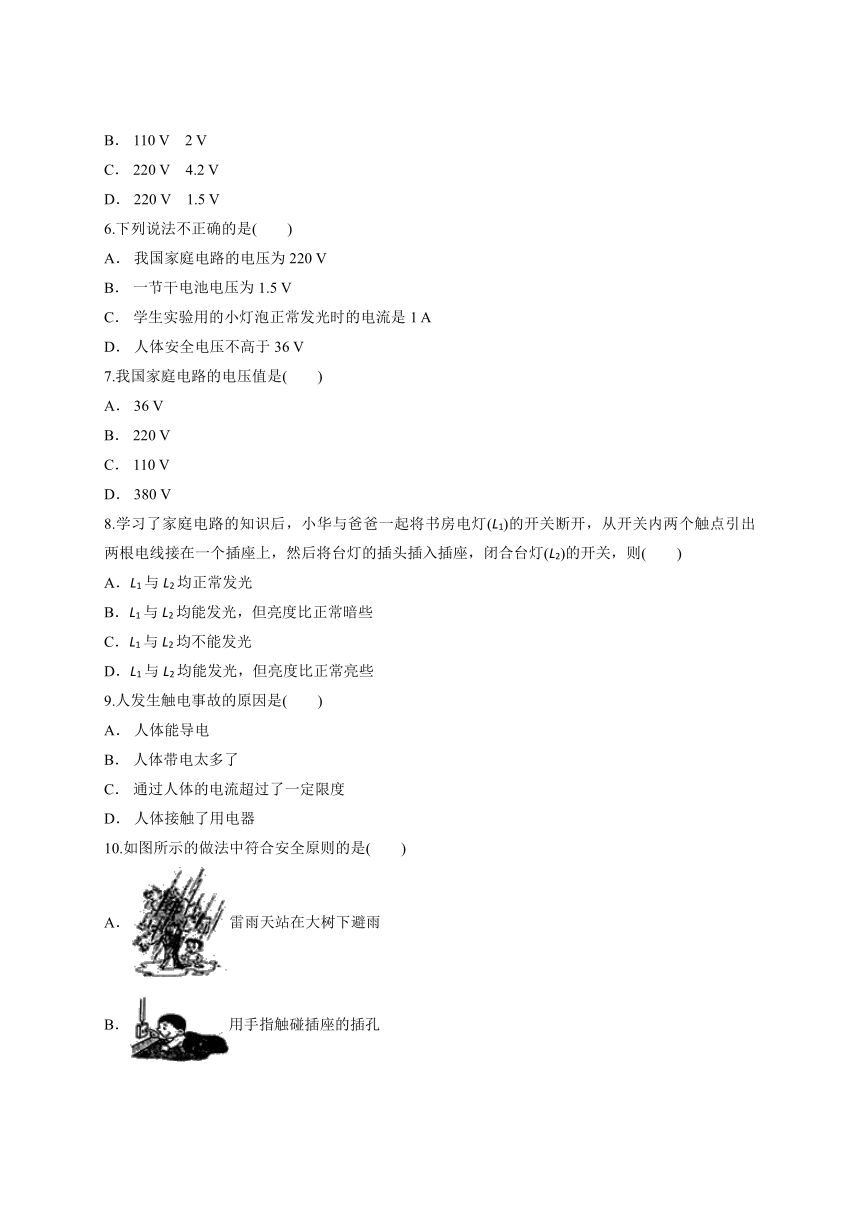

B． 110 V　2 V
C． 220 V　4.2 V
D． 220 V　1.5 V
6.下列说法不正确的是(　　)
A． 我国家庭电路的电压为220 V
B． 一节干电池电压为1.5 V
C． 学生实验用的小灯泡正常发光时的电流是1 A
D． 人体安全电压不高于36 V
7.我国家庭电路的电压值是(　　)
A． 36 V
B． 220 V
C． 110 V
D． 380 V
8.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则(　　)
A．L1与L2均正常发光
B．L1与L2均能发光，但亮度比正常暗些
C．L1与L2均不能发光
D．L1与L2均能发光，但亮度比正常亮些
9.人发生触电事故的原因是(　　)
A． 人体能导电
B． 人体带电太多了
C． 通过人体的电流超过了一定限度
D． 人体接触了用电器
10.如图所示的做法中符合安全原则的是(　　)
A．雷雨天站在大树下避雨
B．用手指触碰插座的插孔

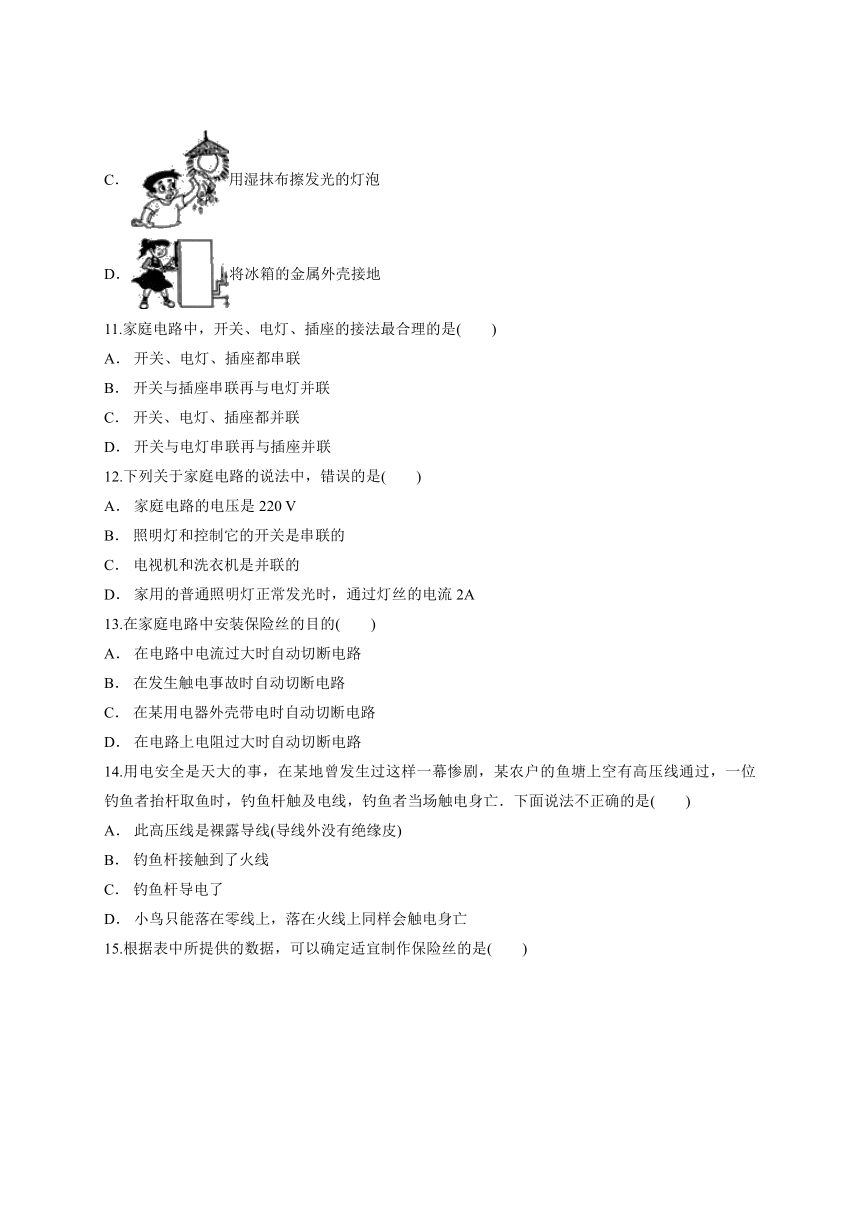

C．用湿抹布擦发光的灯泡
D．将冰箱的金属外壳接地
11.家庭电路中，开关、电灯、插座的接法最合理的是(　　)
A． 开关、电灯、插座都串联
B． 开关与插座串联再与电灯并联
C． 开关、电灯、插座都并联
D． 开关与电灯串联再与插座并联
12.下列关于家庭电路的说法中，错误的是(　　)
A． 家庭电路的电压是220 V
B． 照明灯和控制它的开关是串联的
C． 电视机和洗衣机是并联的
D． 家用的普通照明灯正常发光时，通过灯丝的电流2A
13.在家庭电路中安装保险丝的目的(　　)
A． 在电路中电流过大时自动切断电路
B． 在发生触电事故时自动切断电路
C． 在某用电器外壳带电时自动切断电路
D． 在电路上电阻过大时自动切断电路
14.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是(　　)
A． 此高压线是裸露导线(导线外没有绝缘皮)
B． 钓鱼杆接触到了火线
C． 钓鱼杆导电了
D． 小鸟只能落在零线上，落在火线上同样会触电身亡
15.根据表中所提供的数据，可以确定适宜制作保险丝的是(　　)
A． 铅
B． 铜
C． 铁
D． 钨
二、填空题(共3小题)
16.保险丝的作用：当电路中电流增大到超过线路设计的允许值前，根据电流的________，熔丝温度达到________时便会________，电路就会自动________，起到保护作用．
17.家庭电路中输电线进户后，首先接到电能表上，电能表用来显示________；过去的保险装置是保险丝，当________时，保险丝会熔断，切断电路，起到保护作用．
18.如图甲所示，建筑物顶上的“辫子”可以用来________；如图乙所示，被遮盖的说明文字是________．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________

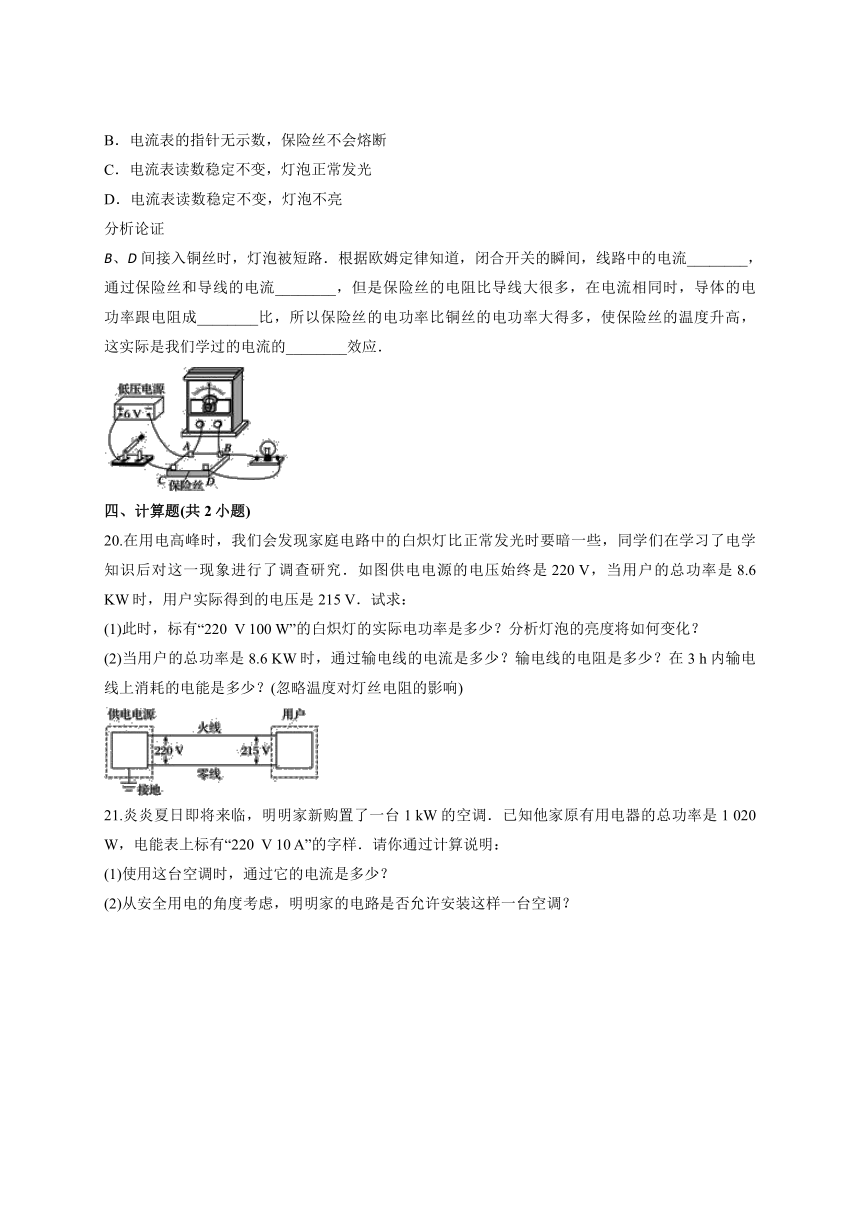

A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】A
【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；
B、插线板插孔E与地线连接，而不是与零线连接，故B错误；
C、用湿手拔插用电器的插头容易造成触电事故，故C错误；
D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．
2.【答案】D
3.【答案】D
【解析】A、要连通电路应将电源的正、负极接入电路中，故A错误；
B、普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，故B错误；
C、铝箔纸发热并燃烧，发生了化学变化，故C错误；
D、铝箔纸是导体，用它把电源正负极连接，由于电流热效应而发热．短路由于电流过大也会产生过多热，故D正确．
4.【答案】B
【解析】换上新的同规格保险丝后，几分钟熔断，说明电路中不是发生了短路，而是接入了大功率用电器，总功率过大而使电流过大．
5.【答案】D
【解析】我国照明电路的电压是220 V，一节干电池的电压是1.5 V.
6.【答案】C
【解析】A、我国家庭电路的电压为220 V，故A正确；
B、一节干电池电压为1.5 V，故B正确；
C、学生实验用的小灯泡正常发光时的电流在0.3 A左右，故C错误；
D、对人体安全电压不高于36 V，故D正确．
7.【答案】B
【解析】在我国，家庭电路的电压统一为220V，这也是普遍家用电器的额定电压．
8.【答案】B
【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．
9.【答案】C
【解析】通常情况下，不高于36 V的电压对人是安全的，称为安全电压．当加在人体上的电压大到一定数值时，就可能发生触电事故．
10.【答案】D
【解析】A、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，不符合题意．
B、用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，不符合题意；
C、用湿抹布擦发光的灯泡，水是导体，容易造成触电，不符合题意；
D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电．符合题意．
11.【答案】D
【解析】开关要控制电灯，应与电灯串联，插座是为了方便接入用电器，应与开关控制的电灯并联．
12.【答案】D
【解析】A、据课本知识可知，家庭电路电压是220 V，故A正确；
B、用电器的开关可以控制用电器，所以开关和用电器是串联关系，故B正确；
C、在家庭电路中，各个用电器是互不影响的，所以都是并联的关系，故电视机和洗衣机是并联的，故C正确；
D、若灯丝的电流2A，则灯泡的功率是：P＝UI＝220 V×2A＝440 W，不可能这么大，所以D错误；
13.【答案】A
【解析】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
因此选项B、C、D的说法不正确．
14.【答案】D
【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；
A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；
B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B正确；
C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；
D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．
15.【答案】A
【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．
16.【答案】热效应　熔点　熔断　断开
【解析】保险丝在电路中所起的作用是：当电路中电流增大到超过线路设计的允许值前，根据电流的热效应，保险丝的温度升高，熔丝温度达到熔点时便会熔断，电路就会自动断开，起到保护电路的作用．
17.【答案】某用户在某段时间内消耗电能的多少　电流过大
【解析】家庭电路中电能表的作用是测量家里消耗了多少电能；而保险丝的作用是：当电流超过一定值时，自动切断电路．它选用熔点低，电阻率大的铅锑合金制成．
18.【答案】避雷　高压危险
【解析】(1)下雨时，经常会有雷电，如果在高大建筑物顶端装上避雷针，通过很粗的金属线与大地相连，就能及时把电流倒入大地，从而避免建筑物被雷电击坏；
(2)因为安全用电原则是不接触低压带电体，不靠近高压带电体，该标志为高压危险，表示的意义是：高压带电，请勿靠近．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
