2021-2022学年人教版物理八年级综合提升
第4章 第4节 光的折射
一、单选题
1． 自然界有许多奇妙的景观。当太阳、地球、月球三者恰好或几乎在同一条直线上时（地球在太阳和月球之间），会形成月食现象，例如我们曾经观赏到的著名的“红月亮”就是月食天象最精彩的部分。下列光现象的成因与月食形成的原因相同的是（ ）
A．激光引导掘进方向
B．自行车尾灯格外亮
C．水中筷子被“折断”
D．瞄准鱼的下方才能叉到鱼
2． 如图所示的光现象中，可用光的反射原理解释的是（ ）
A．墙上手影“孔雀”
B．水中“折笔”
C．湖面月影
D．树荫下的“光斑”
3． 一束光射向一块玻璃砖并穿过玻璃砖。这束光进入玻璃和离开玻璃后的光路正确的是（ ）
A． B． C． D．
4． 2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（ ）
A．月球挡住太阳光形成的
B．地球挡住太阳光形成的
C．月球表面反射太阳光形成的
D．太阳光经大气层折射后形成的
5． 光从空气进入圆球状小水滴，再从水滴射入空气．如图，其可能的光路是（ ）
A．ACDE B．ACDF C．BCDE D．BCDF
6． 下列现象中由光的折射形成的是
A．在平静的湖面可以看到“蓝天白云”
B．射击瞄准时要做到“三点一线”
C．人在月光下，地面上会出现影子
D．游泳池注水后，看上去好像变浅了
7． 下列现象是由于光的直线传播形成的是（ ）

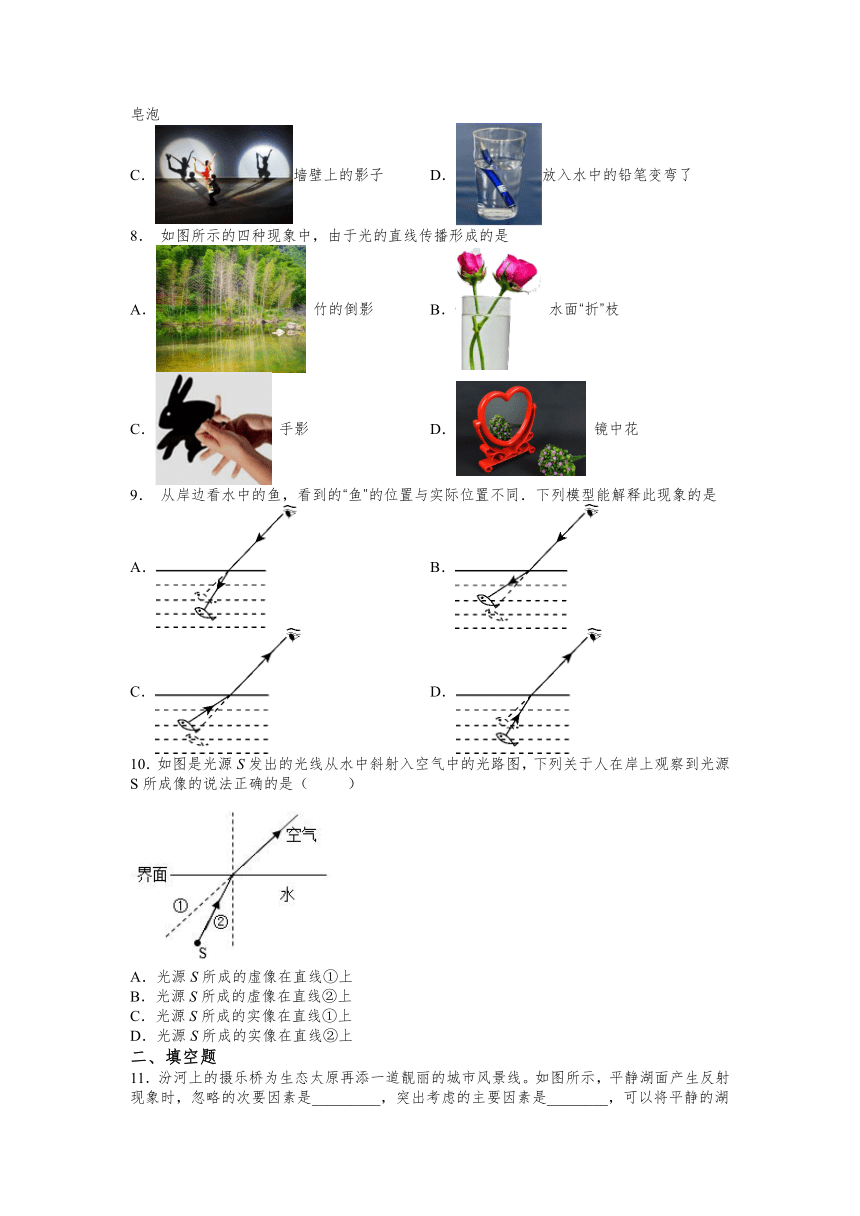

A．山与树的倒影 B．阳光下吹出七彩肥皂泡
C．墙壁上的影子 D．放入水中的铅笔变弯了
8． 如图所示的四种现象中，由于光的直线传播形成的是
A． 竹的倒影 B． 水面“折”枝
C． 手影 D． 镜中花
9． 从岸边看水中的鱼，看到的“鱼”的位置与实际位置不同．下列模型能解释此现象的是
A． B．
C． D．
10．如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（ ）
A．光源S所成的虚像在直线①上
B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上
D．光源S所成的实像在直线②上
二、填空题

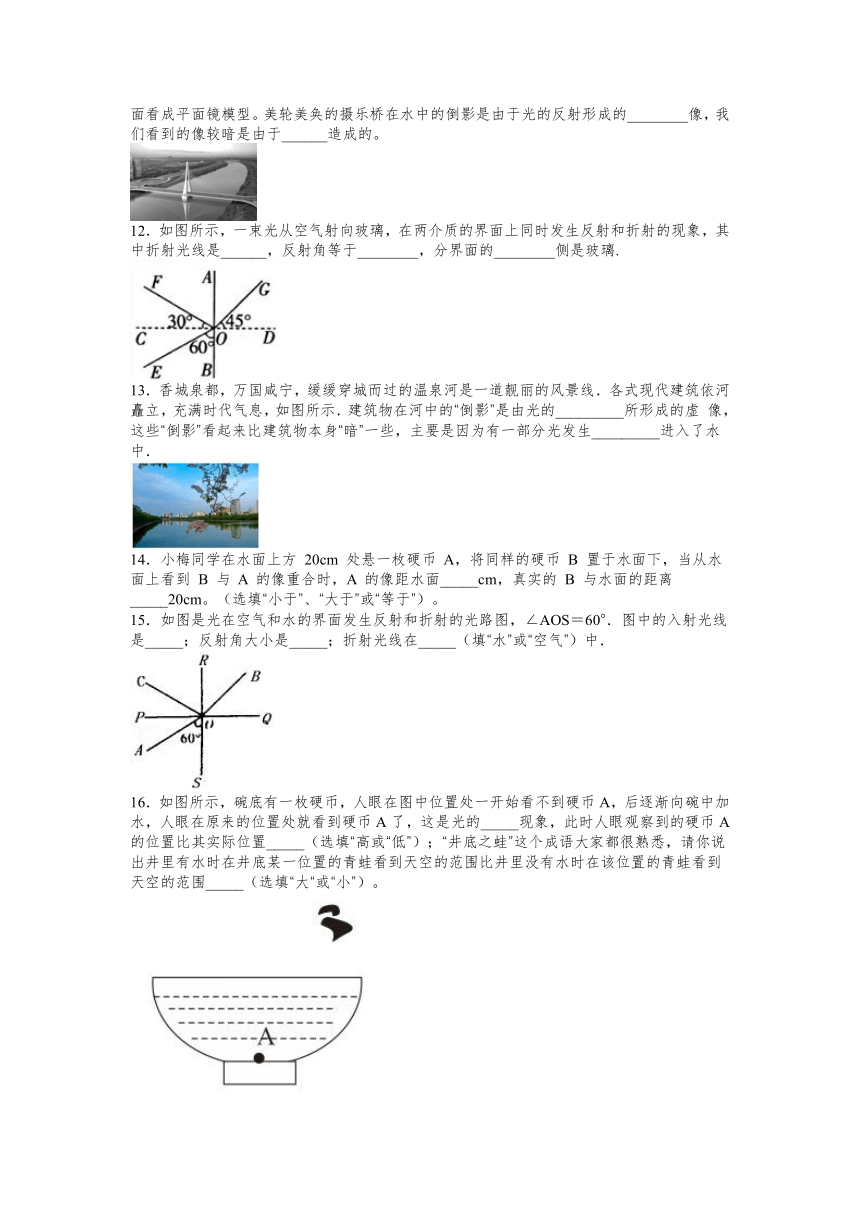

11．汾河上的摄乐桥为生态太原再添一道靓丽的城市风景线。如图所示，平静湖面产生反射现象时，忽略的次要因素是_________，突出考虑的主要因素是________，可以将平静的湖面看成平面镜模型。美轮美奂的摄乐桥在水中的倒影是由于光的反射形成的________像，我们看到的像较暗是由于______造成的。
12．如图所示，一束光从空气射向玻璃，在两介质的界面上同时发生反射和折射的现象，其中折射光线是______，反射角等于________，分界面的________侧是玻璃.
13．香城泉都，万国咸宁，缓缓穿城而过的温泉河是一道靓丽的风景线．各式现代建筑依河矗立，充满时代气息，如图所示．建筑物在河中的“倒影”是由光的_________所形成的虚 像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生_________进入了水中．
14．小梅同学在水面上方 20cm 处悬一枚硬币 A，将同样的硬币 B 置于水面下，当从水面上看到 B 与 A 的像重合时，A 的像距水面_____cm，真实的 B 与水面的距离_____20cm。（选填“小于”、“大于”或“等于”）。
15．如图是光在空气和水的界面发生反射和折射的光路图，∠AOS＝60°．图中的入射光线是_____；反射角大小是_____；折射光线在_____（填“水”或“空气”）中．
16．如图所示，碗底有一枚硬币，人眼在图中位置处一开始看不到硬币A，后逐渐向碗中加水，人眼在原来的位置处就看到硬币A了，这是光的_____现象，此时人眼观察到的硬币A的位置比其实际位置_____（选填“高或“低”）；“井底之蛙”这个成语大家都很熟悉，请你说出井里有水时在井底某一位置的青蛙看到天空的范围比井里没有水时在该位置的青蛙看到天空的范围_____（选填“大“或“小”）。

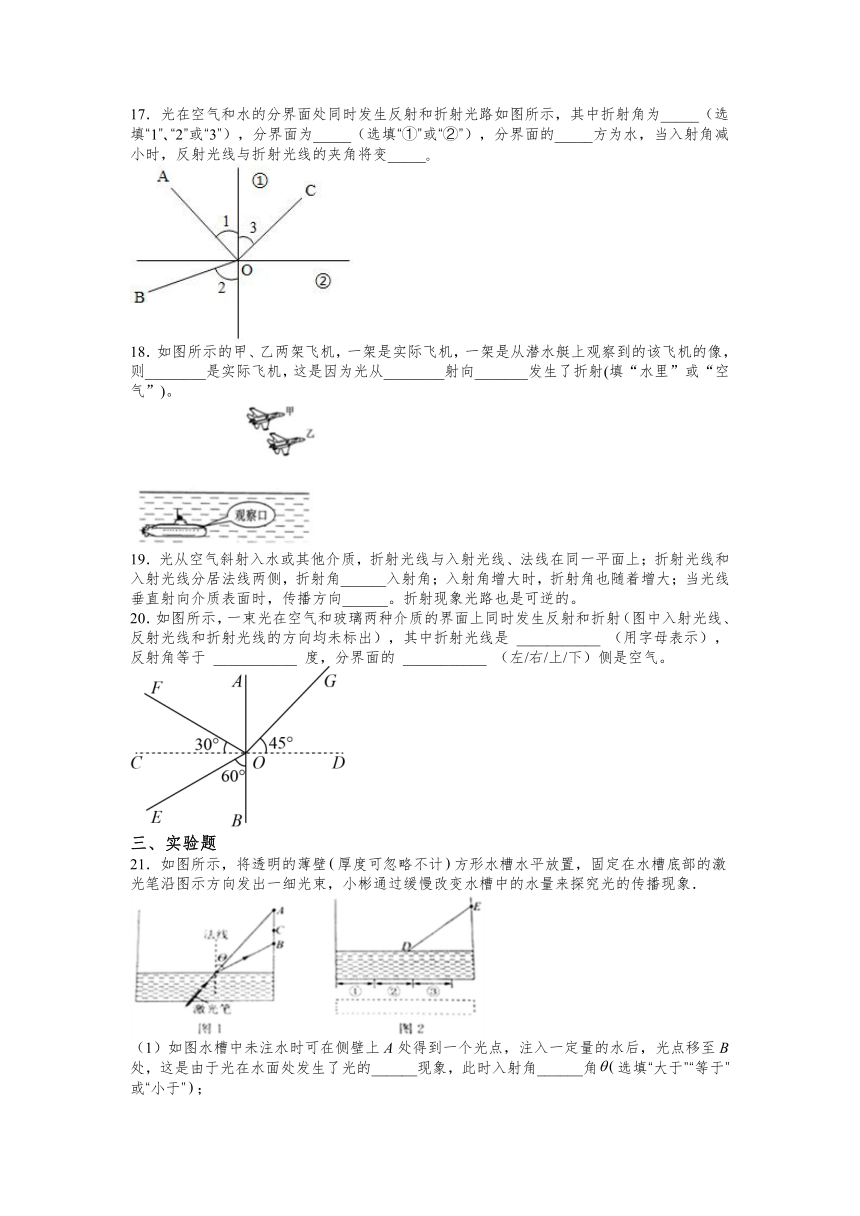

17．光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1” “2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____
18．如图所示的甲、乙两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，则________是实际飞机，这是因为光从________射向_______发生了折射(填“水里”或“空气”)。
19．光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角______入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向______。折射现象光路也是可逆的。
20．如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线是 ___________ （用字母表示），反射角等于 ___________ 度，分界面的 ___________ （左/右/上/下）侧是空气。
三、实验题
21．如图所示，将透明的薄壁厚度可忽略不计方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．
（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的______现象，此时入射角______角选填“大于”“等于”或“小于”；
（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水面高度的变化量______选填“”“”或“”；
（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______选填“①”②”或“③”内．
22．某实验小组在探究光的折射规律时，让一束光从空气斜射入玻璃水槽内的水中，看到如图所示的现象：
(1)请给图乙中的光线标上箭头，完成光路图，并分别做出入射角（用字母i表示）和折射角（用字母r表示）； _______
(2)为了探究光从空气斜射入水中时折射角和入射角的关系，以下方案中正确的是：_______（选填“A”、“B”或“C”）。
A．只测量图中的入射角和折射角，详解并得出结论
B．保持入射角不变，进行多次试验，测量入射角和每次试验的折射角，详解并得出结论
C．改变入射角，进行多次试验，测量每次试验的入射角和折射角，详解并得出结论
四、作图题
23．如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
24．如图所示。平静水面上方的小鸟和水中的小鱼分别位于 A、B 位置，在 C 点的人看到它们在水中的像 A′和 B′恰好重合。请画出小鸟在水中的像 A′的位置和人眼看到小鱼的光路图。
25．一束光射向玻璃砖，经过两次折射后恰好经过A、B两点，请在下图中画出这束光的大致传播路径。
2021-2022学年人教版八年级上册物理第4章 第4节光的折射（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C B B D D C C D A
二、填空题
11．镜面的材质 镜面反射 虚 一部分光线折射进入水中
12．OG 30o 左
13．反射 折射
14．20 大于
15．AO 30° 空气
16．折射 高 大
17．2 ② 上 大
18．乙 空气 水里
19．小于 不改变
20．OG 30 右
三、实验题
21．折射 小于 增加 平行于DE ②
22． C
四、作图题
23．
24．
25．
