第5章 第3节透镜成像的规律2021-2022学年人教版八年级上册物理同步练习（有答案）

2021-2022学年人教版物理八年级综合提升
第5章 第3节 透镜成像的规律
一、单选题
1． 如图所示，烛焰在光屏上刚好成清晰的像。若凸透镜不动，将蜡烛移至20cm刻度处，移动光屏，在光屏上能观察到（ ）
A．正立放大的虚像 B．倒立等大的实像
C．倒立放大的实像 D．倒立缩小的实像
2． 在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）
A．将蜡烛移到刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到刻线处，成像特点与照相机成像特点相同
D．将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大
3． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距比乙的小 B．透镜甲的焦距为20cm
C．第二次所成的像是缩小的 D．光屏移动的距离
4． 在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距（ ）
A．一定小于8cm B．一定在8cm到10cm之间
C．一定大于20cm D．一定在10cm到16cm之间

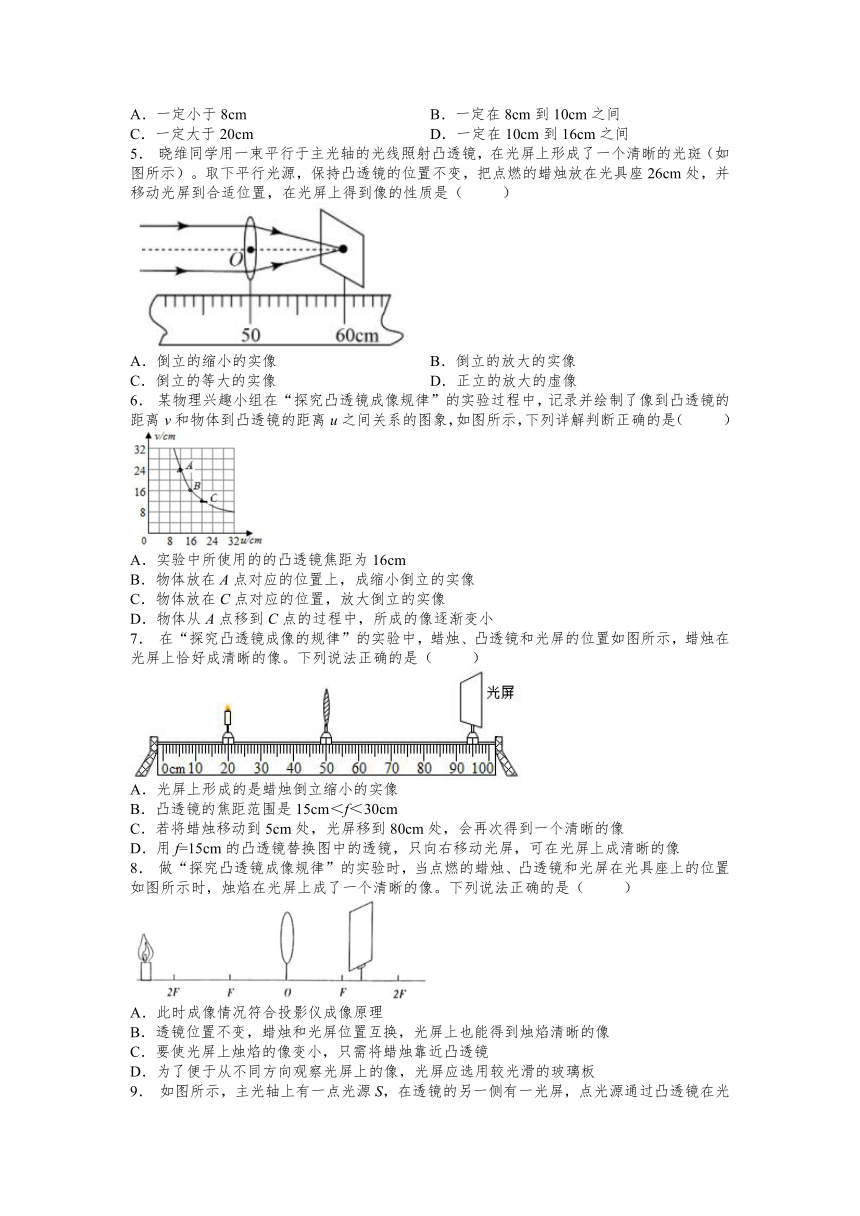

5． 晓维同学用一束平行于主光轴的光线照射凸透镜，在光屏上形成了一个清晰的光斑（如图所示）。取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座26cm处，并移动光屏到合适位置，在光屏上得到像的性质是（ ）
A．倒立的缩小的实像 B．倒立的放大的实像
C．倒立的等大的实像 D．正立的放大的虚像
6． 某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列详解判断正确的是（ ）
A．实验中所使用的的凸透镜焦距为16cm
B．物体放在A点对应的位置上，成缩小倒立的实像
C．物体放在C点对应的位置，放大倒立的实像
D．物体从A点移到C点的过程中，所成的像逐渐变小
7． 在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。下列说法正确的是（ ）
A．光屏上形成的是蜡烛倒立缩小的实像
B．凸透镜的焦距范围是15cm＜f＜30cm
C．若将蜡烛移动到5cm处，光屏移到80cm处，会再次得到一个清晰的像
D．用f=15cm的凸透镜替换图中的透镜，只向右移动光屏，可在光屏上成清晰的像
8． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板

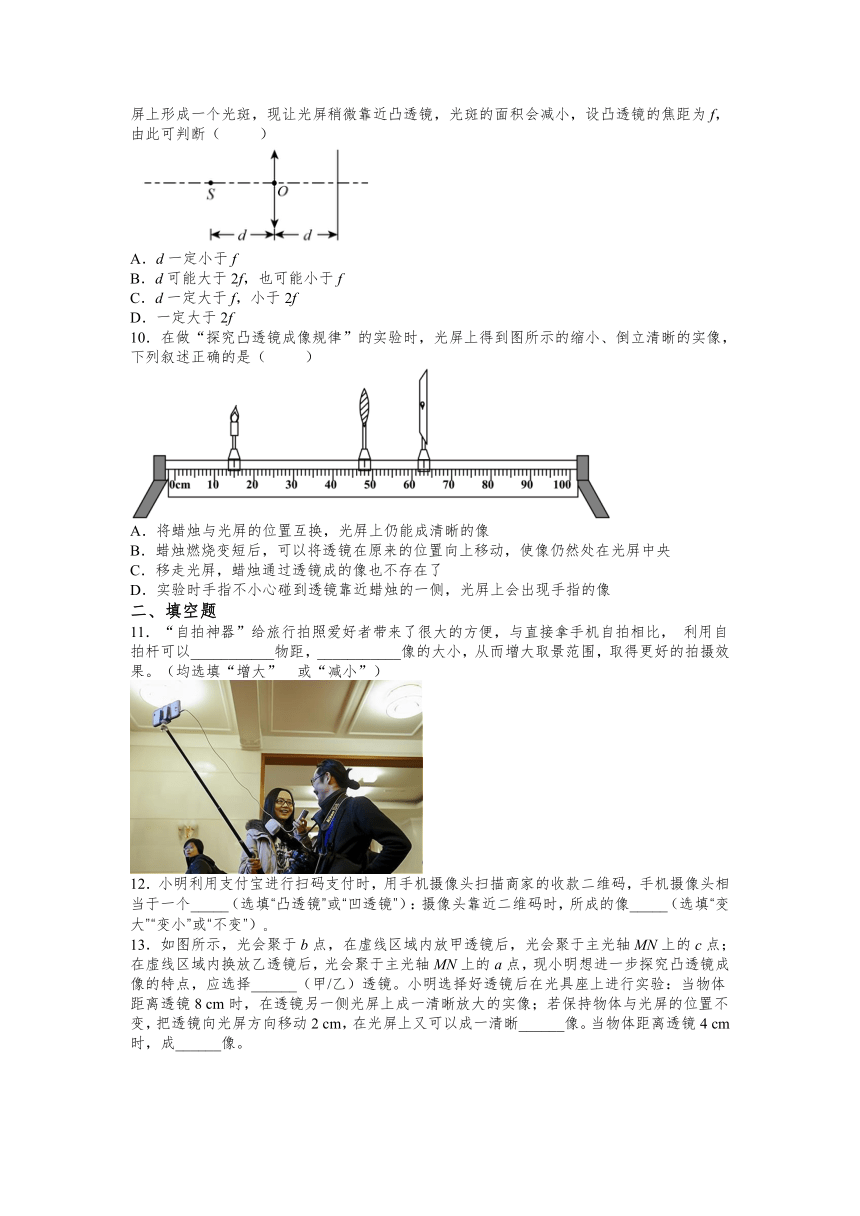

9． 如图所示，主光轴上有一点光源S，在透镜的另一侧有一光屏，点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）
A．d一定小于f
B．d可能大于2f，也可能小于f
C．d一定大于f，小于2f
D．一定大于2f
10．在做“探究凸透镜成像规律”的实验时，光屏上得到图所示的缩小、倒立清晰的实像，下列叙述正确的是（ ）
A．将蜡烛与光屛的位置互换，光屛上仍能成清晰的像
B．蜡烛燃烧变短后，可以将透镜在原来的位置向上移动，使像仍然处在光屛中央
C．移走光屛，蜡烛通过透镜成的像也不存在了
D．实验时手指不小心碰到透镜靠近蜡烛的一侧，光屛上会出现手指的像
二、填空题
11．“自拍神器”给旅行拍照爱好者带来了很大的方便，与直接拿手机自拍相比， 利用自拍杆可以___________物距，___________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大” 或“减小”）
12．小明利用支付宝进行扫码支付时，用手机摄像头扫描商家的收款二维码，手机摄像头相当于一个_____（选填“凸透镜”或“凹透镜”）：摄像头靠近二维码时，所成的像_____（选填“变大”“变小”或“不变”）
13．如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，现小明想进一步探究凸透镜成像的特点，应选择______（甲/乙）透镜。小明选择好透镜后在光具座上进行实验：当物体距离透镜8 cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2 cm，在光屏上又可以成一清晰______像。当物体距离透镜4 cm时，成______像。
14．在“研究凸透镜成像”的实验中，已知凸透镜焦距为10cm，若将一物体放在距透镜30cm处，将成__________像（选填“正立或倒立”、“ 放大或缩小”、“ 实像或虚像”），_______就是这一成像性质的应用。若要使该凸透镜作放大镜用，物体应该距凸透镜__________cm。
15．将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
16．在凸透镜成像实验中，当物距__________焦距时，一定成虚像；当物距__________焦距时，一定成实像；当物距__________焦距时，一定成放大的实像；当物距__________焦距时，一定成缩小的实像；当物距__________焦距时，成倒立的像；当物距__________焦距时，成正立的像．（选填“大于二倍”、“大于一倍”、“小于一倍”、“大于一倍而小于二倍”）．
17．在焦距为5厘米的凸透镜主光轴上距透镜12厘米处放一物体，那么物体经透镜成一个__________、__________、__________像；如果换一个焦距为15厘米的凸透镜，物体的位置不动，那么物体经透镜成一个__________、__________、__________像．
18．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立_（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。
19．把物体置于凸透镜主光轴上距透镜25厘米处，已知透镜焦距为10厘米，则物体通过凸透镜生成的是__________像．如果将物体沿主光轴向靠近透镜方向移动10厘米，则在移动过程中，物体的像将沿主光轴向__________透镜方向移动（填“靠近”或“远离”），同时像的大小逐渐__________（填“变大”或“变小"）．
20．一个凸透镜的焦距10厘米，要使物体通过凸透镜折射后能在光屏上得到放大的像，应使物体与凸透镜的距离在__________范围内；光屏与凸透镜的距离在__________范围内．
三、实验题
21．赵虎实验小组在“探究凸透镜成像规律”的实验中。
（1）当烛焰、凸透镜在如图甲所示的位置时，适当移动光屏，在光屏上可以得到一个清晰倒立______（选填“放大”“缩小” 或”等大”）的实像；
（2）保持凸透镜的位置不变，将蜡烛向左移动一段距离，向______（选填“左”或“右”）移动光屏，直到光屏上再次出现清晰的像。将蜡烛继续向左移动，保持凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，她放置的应该是______视眼镜；
（3）赵虎实验时对图中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、贴上方格纸，如图乙所示。请写出改进后其中的一个优点______；
（4）赵虎把点燃的蜡烛放到光具座的某一位置， 左右移动光屏，发现光屏上出现了一个大小始终不变的圆形光斑（不是像），出现这种情况的原因是______；
（5）另一实验小组更换相关器材后顺利完成实验，根据记录的实验数据得到了如图丙所示的图像，线段MN为凸透镜成像的像距倒数（1/v）和物距倒数（1/u）的对应关系。根据图像信息可知该小组所用凸透镜的焦距为______cm。
22．小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛______ （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如1图、2图所示，光屏上均有清晰的像（未画出），其中成缩小像的是______ （选填“1”或“2”）图。
（3）本实验中凸透镜的焦距可能是______ （填字母）。
A．5cm B．8cm C．10cm D．15cm
（4）在2图中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正______ （选填“3”或“4”）图中的视力缺陷。
（5）如5图所示，是探究凸透镜成像规律实验时发光体AB所处的位置，请你根据所学的透镜知识，用特殊光线作出AB在光屏上所成像A'B'的大致位置______。
2021-2022学年人教版八年级上册物理第5章 第3节透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C B A D C B B A
二、填空题
11．增大 减小
12．凸透镜 变大
13．乙 缩小的实 正立放大的虚
14．倒立缩小的实像 照相机 小于10
15．凸透镜 正立的放大 远离字
16．小于一倍 大于一倍 大于一倍而小于二倍 大于二倍 大于一倍 小于一倍
17．倒立 缩小 实 正立 放大 虚
18．10.0 缩小 照相机 等大
19．倒立缩小实 远离 变大
20．10cm20cm 大于20cm
三、实验题
21．缩小 左 近 实验现象更明显（或便于观察、或减少污染等） 蜡烛在焦点上 12.5
22．需要 1 C 4
