第十八章 第2节电功率2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级综合提升
第十八章 第2节 电功率
一、单选题
1． 如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
2． 如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
3． 关于灯L1“2.5V 1.0W”和灯L2“3.8V 3.6W”，下列说法中正确的是（ ）
A．两灯电阻R1>R2 B．正常工作时，两灯电流I1>I2
C．两灯串联时，实际功率P1P2

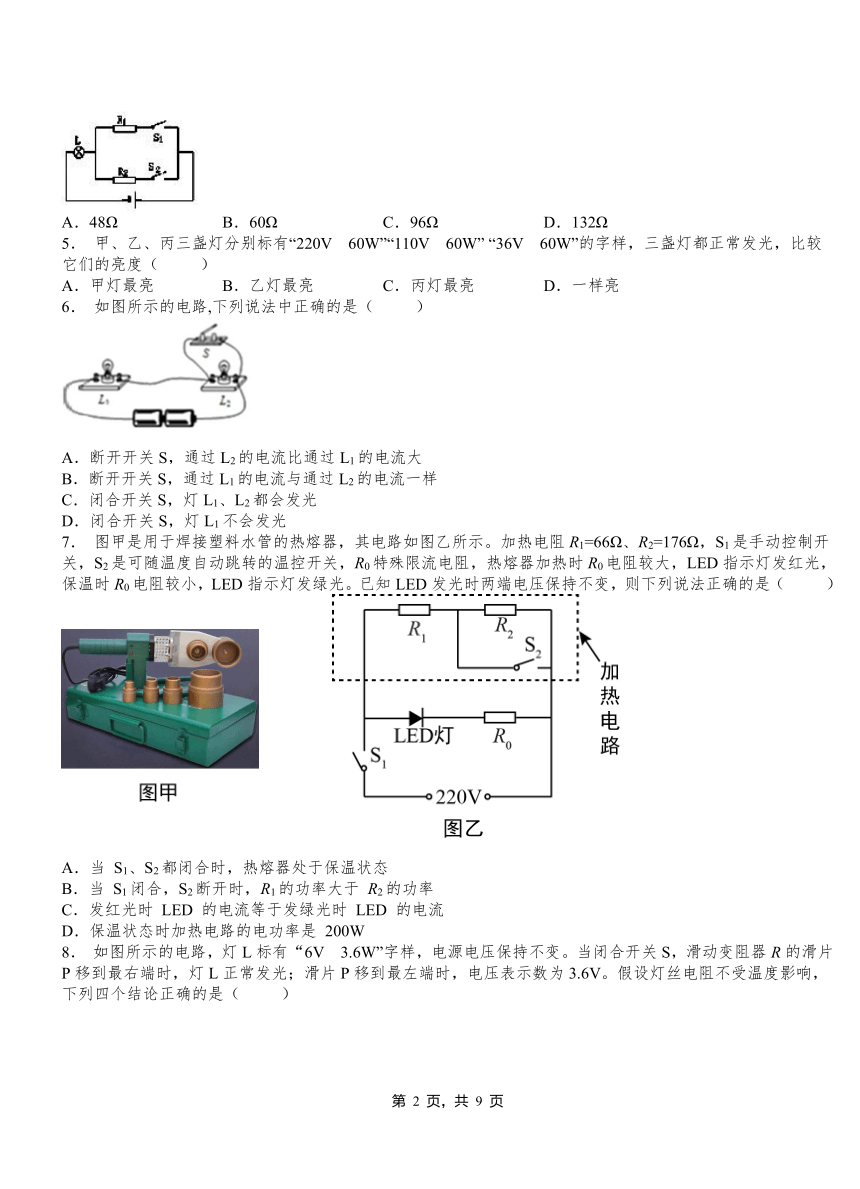

4． 如图，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
5． 甲、乙、丙三盏灯分别标有“220V 60W”“110V 60W” “36V 60W”的字样，三盏灯都正常发光，比较它们的亮度（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
6． 如图所示的电路,下列说法中正确的是（ ）
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
7． 图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0特殊限流电阻，热熔器加热时R0电阻较大，LED指示灯发红光，保温时R0电阻较小，LED指示灯发绿光。已知LED发光时两端电压保持不变，则下列说法正确的是（ ）
　　　　
A．当 S1、S2都闭合时，热熔器处于保温状态
B．当 S1闭合，S2断开时，R1的功率大于 R2的功率
C．发红光时 LED 的电流等于发绿光时 LED 的电流
D．保温状态时加热电路的电功率是 200W

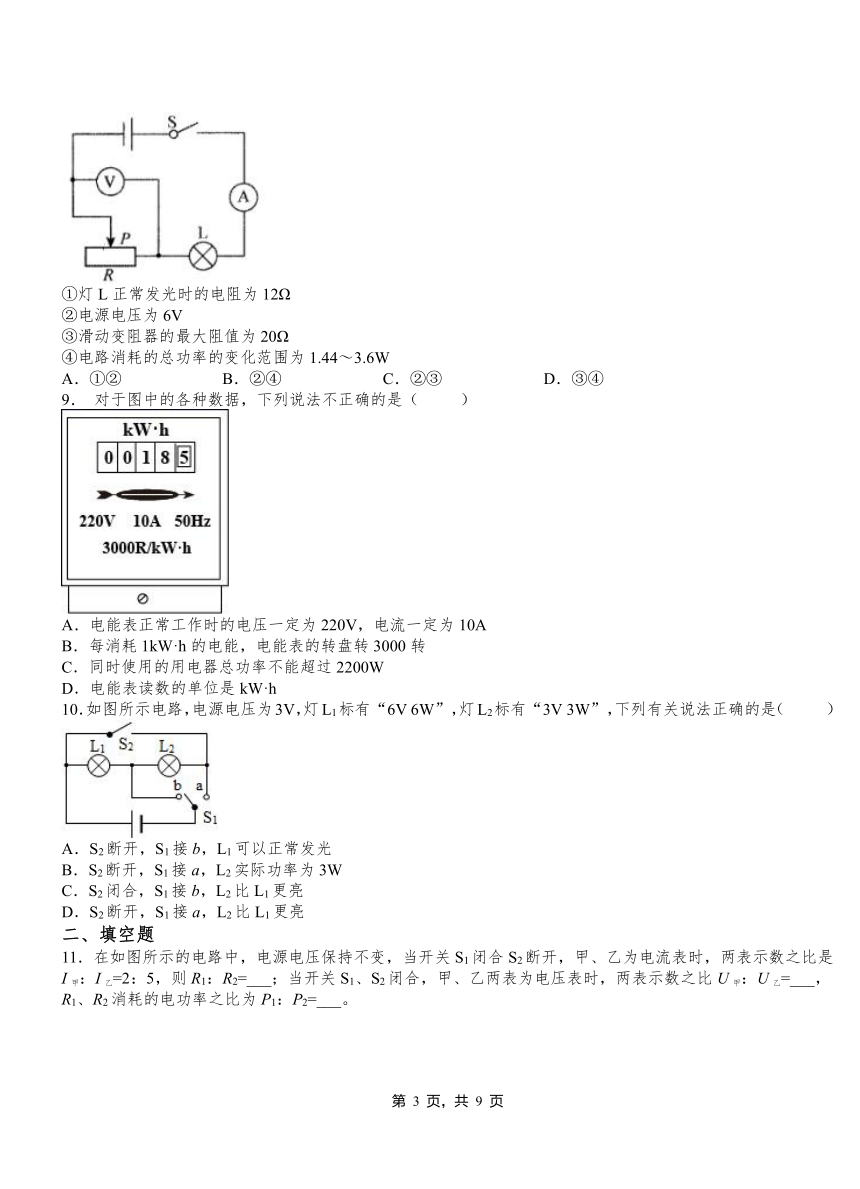

8． 如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
9． 对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
10．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2闭合，S1接b，L2比L1更亮
D．S2断开，S1接a，L2比L1更亮
二、填空题

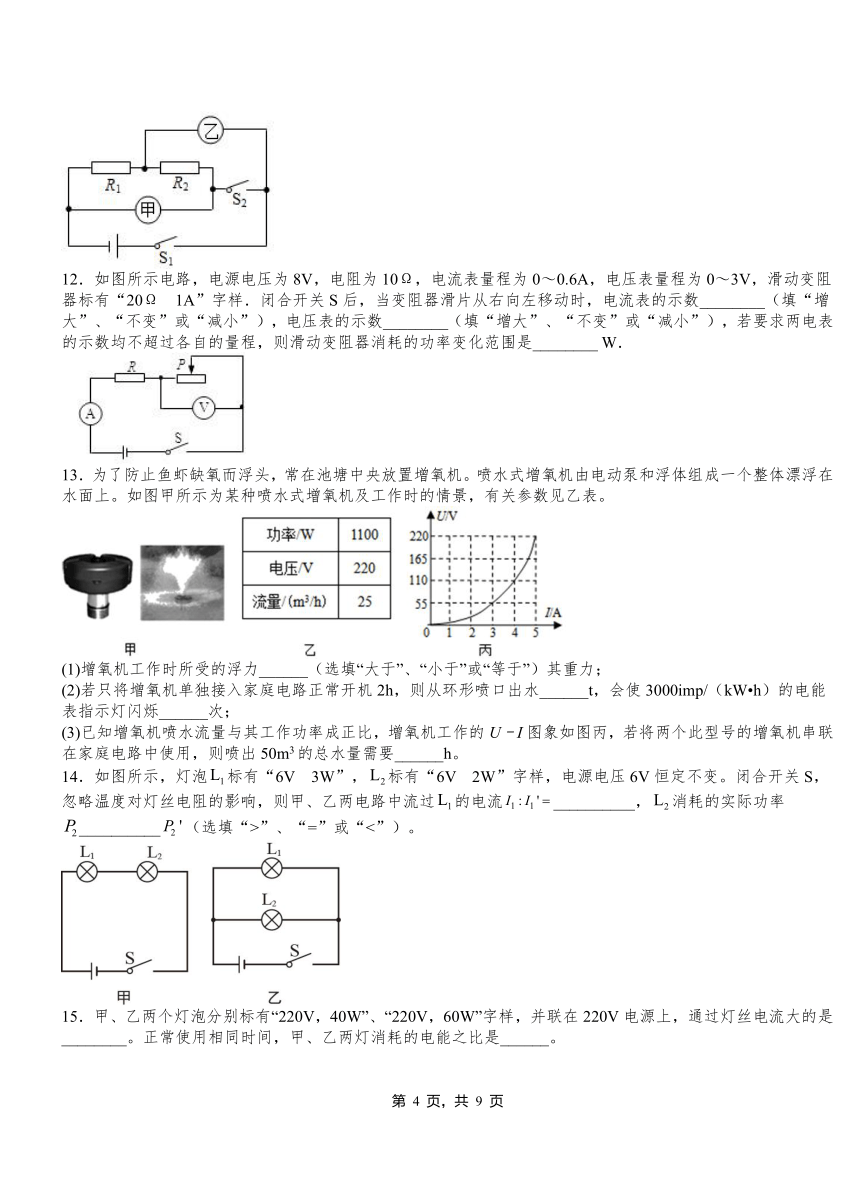

11．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2=___；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=___，R1、R2消耗的电功率之比为P1：P2=___。
12．如图所示电路，电源电压为8V，电阻为10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器标有“20Ω 1A”字样．闭合开关S后，当变阻器滑片从右向左移动时，电流表的示数________（填“增大”、“不变”或“减小”），电压表的示数________（填“增大”、“不变”或“减小”），若要求两电表的示数均不超过各自的量程，则滑动变阻器消耗的功率变化范围是________ W．
13．为了防止鱼虾缺氧而浮头，常在池塘中央放置增氧机。喷水式增氧机由电动泵和浮体组成一个整体漂浮在水面上。如图甲所示为某种喷水式增氧机及工作时的情景，有关参数见乙表。
(1)增氧机工作时所受的浮力______（选填“大于”、“小于”或“等于”）其重力；
(2)若只将增氧机单独接入家庭电路正常开机2h，则从环形喷口出水______t，会使3000imp/（kW h）的电能表指示灯闪烁______次；
(3)已知增氧机喷水流量与其工作功率成正比，增氧机工作的U﹣I图象如图丙，若将两个此型号的增氧机串联在家庭电路中使用，则喷出50m3的总水量需要______h。
14．如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“<”）。
15．甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流大的是________。正常使用相同时间，甲、乙两灯消耗的电能之比是______。
16．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
17．小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
18．实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
19．某节能灯铭牌上标有“ ”的字样，该灯不工作时，其额定电压是______，额定功率是______；实际电压是______，实际功率是______．
20．某电水壶工作2min，使图示电能表的转盘转过150r。则电水壶消耗的电能为__________kW·h，电功率为__________kW，这些电能可供一只“220V，10W”的节能灯正常工作__________h。
三、计算题
21．如图是某家用电热水器的简化电路图，开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，其主要参数见下表。[水的比热容为4.2×103 J/（kg ℃） ]
额定电压 加热功率 容量 保温功率
220V 2000W 50kg 500W
(1)求R2的阻值是多少？
(2)若把热水器中的水从20℃加热到50℃，水吸收热量是多少？
(3)如果实际电压是198V，则热水器的实际功率是多少？
22．如图是小黄家一台快速电热水壶的铭牌，为了测量它烧水时的实际功率，小黄和父亲合作进行了如下实验：关掉家里所有用电器，将该电水壶装了0.3L，20℃的水，接入家庭电路中，闭合壶的开关，测得壶中的水从20℃上升到100℃所用的时间是3.5min。[1L＝10﹣3m3，水的密度是ρ＝1.0×103kg/m3，水的比热容是4.2×103J/（kg ℃）]，
请根据相关信息求：
（1）这壶水在加热过程中吸收多少热量？
（2）若电热水壶产生的热量全部被水吸收，则热水壶的加热功率是多少？
（3）第（2）问所得的功率比实际功率偏大还是偏小？为什么？
2021-2022学年人教版物理九年级第十八章 第2节电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A B D B D B A C
二、填空题
11．2：3 5：3 2：3
12．增大 减小 1.2 1.5
13．大于 50 6600 2.5
14．2∶5 ＜
15．乙灯泡 2︰3
16．1.8 8 0.9
17．5 08120
18．L2 L1
19．220 60 0 0
20．0.05 1.5 5
三、计算题
21．(1)72.6Ω；(2) 6.3×106 J；(3) 1620W
22．（1）1.008×105J；（2）480W；（3）第（2）偏小，在加热的实际过程中是有热量损失的
