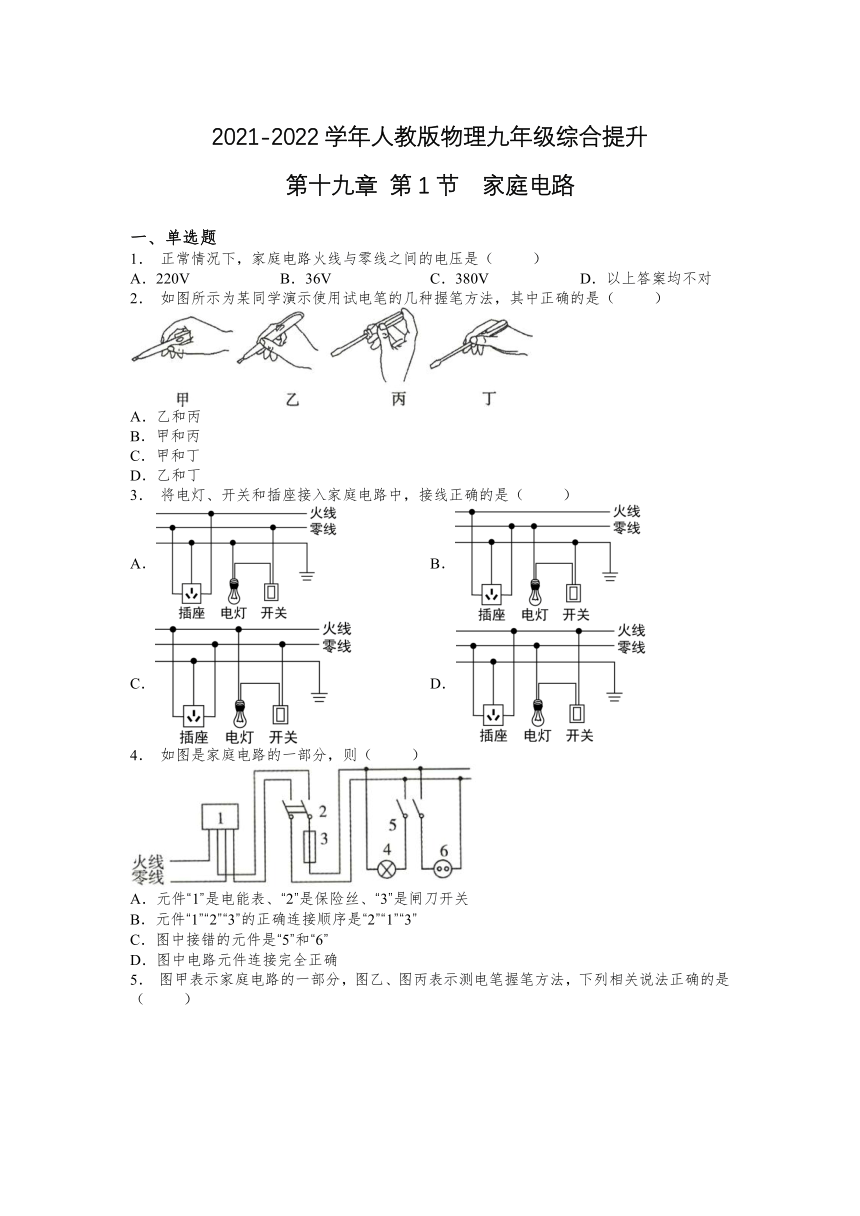

2021-2022学年人教版物理九年级综合提升
第十九章 第1节 家庭电路
一、单选题
1． 正常情况下，家庭电路火线与零线之间的电压是（ ）
A．220V B．36V C．380V D．以上答案均不对
2． 如图所示为某同学演示使用试电笔的几种握笔方法，其中正确的是（ ）
A．乙和丙
B．甲和丙
C．甲和丁
D．乙和丁
3． 将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
4． 如图是家庭电路的一部分，则（ ）
A．元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”
C．图中接错的元件是“5”和“6”
D．图中电路元件连接完全正确
5． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
6． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
7． 电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体 B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高 D．与其他家用电器是串联使用
8． 小雨买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，小雨认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小雨的说法连接，当C点出现断路时，将有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳带电，人接触外壳易触电

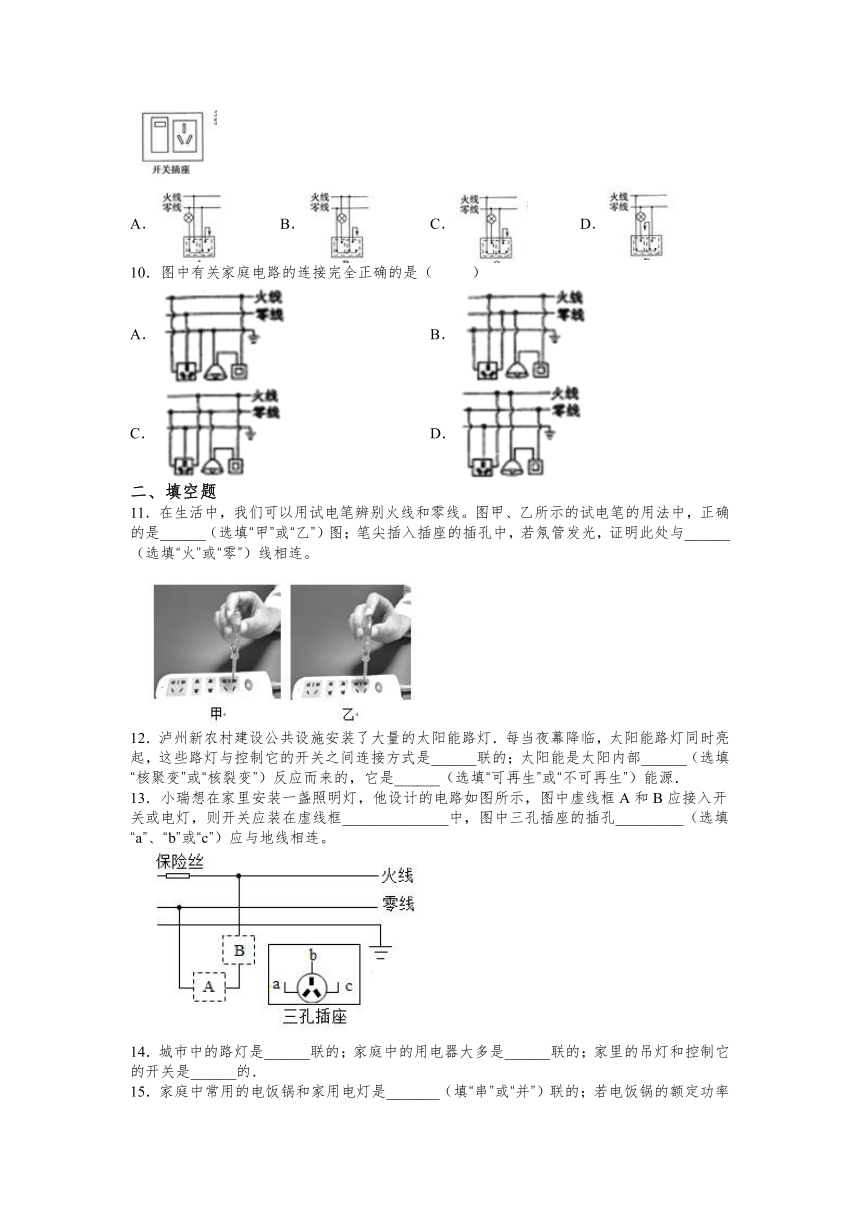

9． 家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示，几种接线中符合要求的是（ ）
A． B． C． D．
10．图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
二、填空题
11．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
12．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
13．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
14．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
15．家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能．
16．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
17．在小明家照明电路中，控制客厅灯的开关应接在线和灯之间：他用测电笔检测电路操作方法正确的是 _____ 图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 _____ （选填“增接零线”、“加接地线”或“加接空气开关”）。
18．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
19．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
20．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．
三、作图题
21．如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
22．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B D C D B D A C C
二、填空题
11．乙 火
12．并 核聚变 可再生
13．B b
14．并 并 串联
15．并 0.2
16．并联 220 变大
17．甲 加接地线
18．火 并 地
19．甲 开关接在灯与火线之间
20．外壳 地 火
三、作图题
21．
22．
