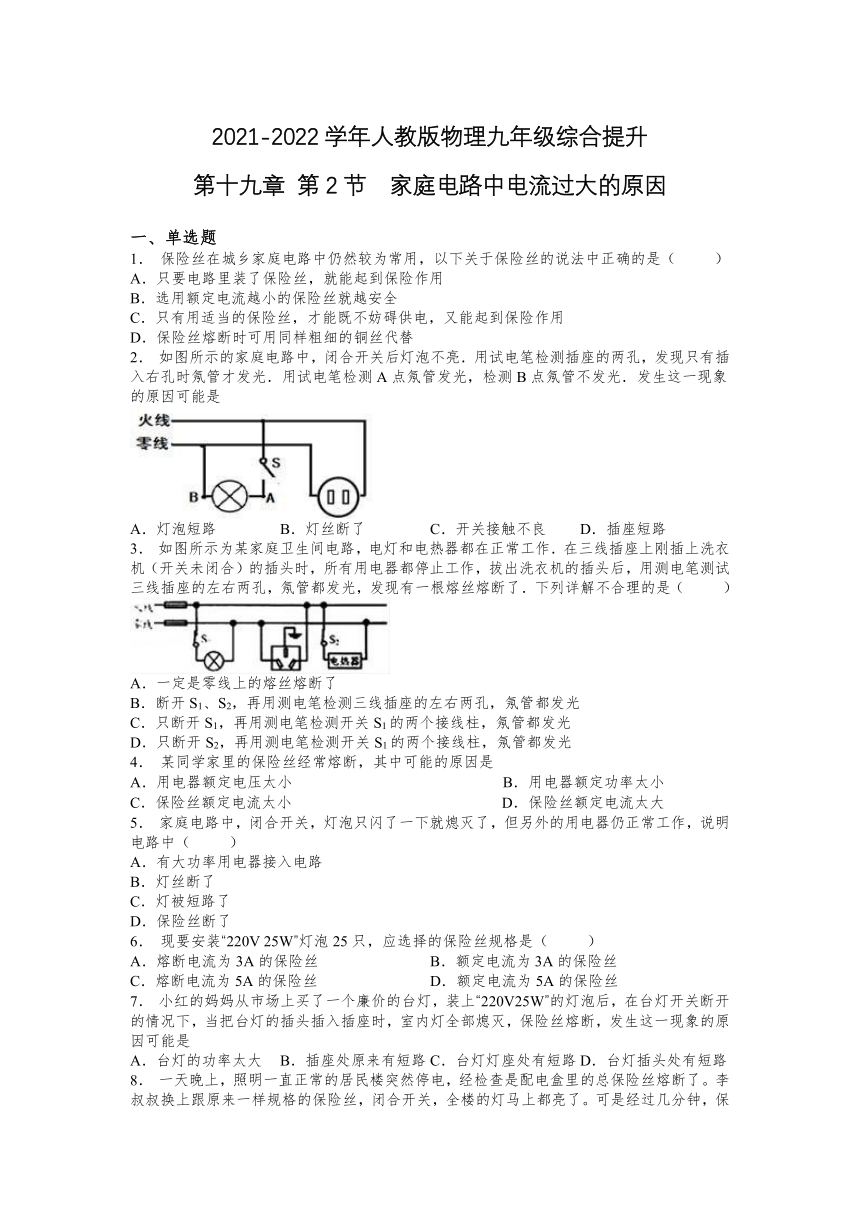

2021-2022学年人教版物理九年级综合提升
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
2． 如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
3． 如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了．下列详解不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
4． 某同学家里的保险丝经常熔断，其中可能的原因是
A．用电器额定电压太小 B．用电器额定功率太小
C．保险丝额定电流太小 D．保险丝额定电流太大
5． 家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路
B．灯丝断了
C．灯被短路了
D．保险丝断了
6． 现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
7． 小红的妈妈从市场上买了一个廉价的台灯，装上“220V25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是
A．台灯的功率太大 B．插座处原来有短路 C．台灯灯座处有短路 D．台灯插头处有短路
8． 一天晚上，照明一直正常的居民楼突然停电，经检查是配电盒里的总保险丝熔断了。李叔叔换上跟原来一样规格的保险丝，闭合开关，全楼的灯马上都亮了。可是经过几分钟，保险丝又熔断了。请你详解其中的原因
A．一定是电路某处发生了短路 B．可能是电路某处开路
C．可能是电路中新连入了大功率的用电器 D．保险丝不合适，应当换用更粗的保险丝
9． 用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
10．下列关于生活用电的说法中正确的是
A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
二、填空题
11．王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
12．保险丝是用电阻率________、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路．
13．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
14．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
15．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电
16．（山东省淄博市2015年初中 学业考试）小莉家刚买了一台空调，安装时空调应该与其它用电器 ______ （选填“串联”或“并联”），空调的金属外壳应该_______．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或 __________ ．
17．家庭电路中需要用额定电流为3A 的保险丝，但手中只有额定电流为1A 的保险丝，则解决的办法是________．
18．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________．
19．如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
20．新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B B C B B D C C C
二、填空题
11．用电器总功率过大 甲
12．大； 低； 过大。
13．前方 断开
14．0.273 灯泡不亮，保险丝熔断 0
15．并 EF 会
16．并联 接地 用电器的总功率过大
17．将三根额定电流为1A 的保险丝并联．
18．保险丝不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
19．甲； 甲； 乙．
20．空气开关 空气开关 恢复供电
