第十六章 第1节电压2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级综合提升

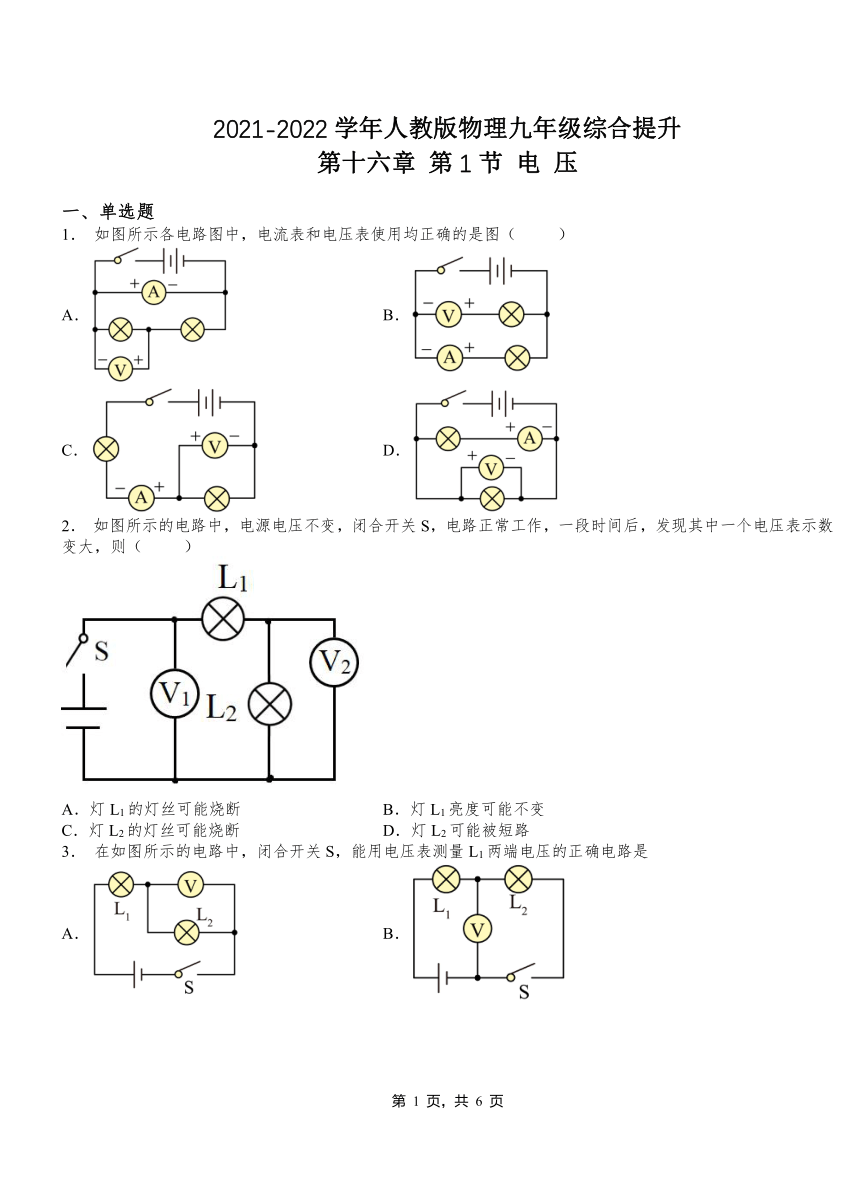

第十六章 第1节 电 压
一、单选题
1． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
2． 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
3． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．

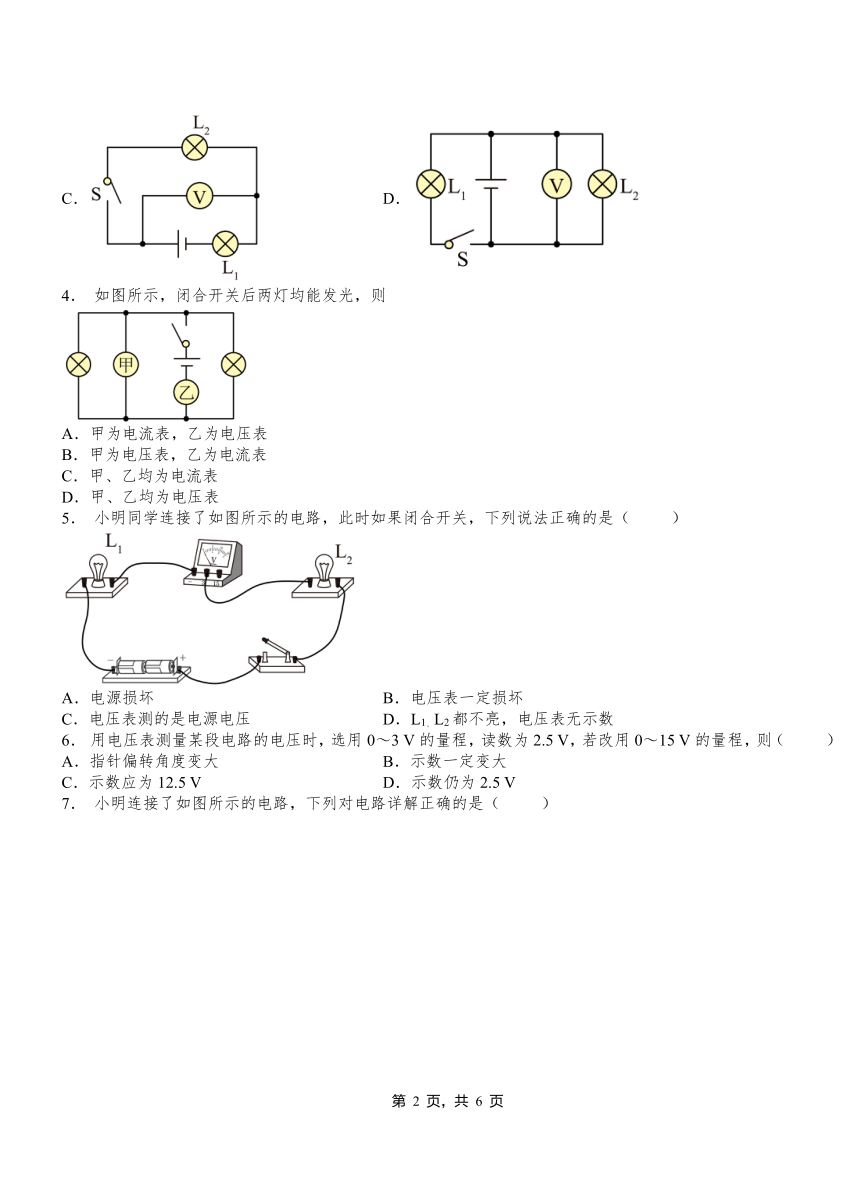

4． 如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
5． 小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
6． 用电压表测量某段电路的电压时，选用0～3 V的量程，读数为2.5 V，若改用0～15 V的量程，则（ ）
A．指针偏转角度变大 B．示数一定变大
C．示数应为12.5 V D．示数仍为2.5 V

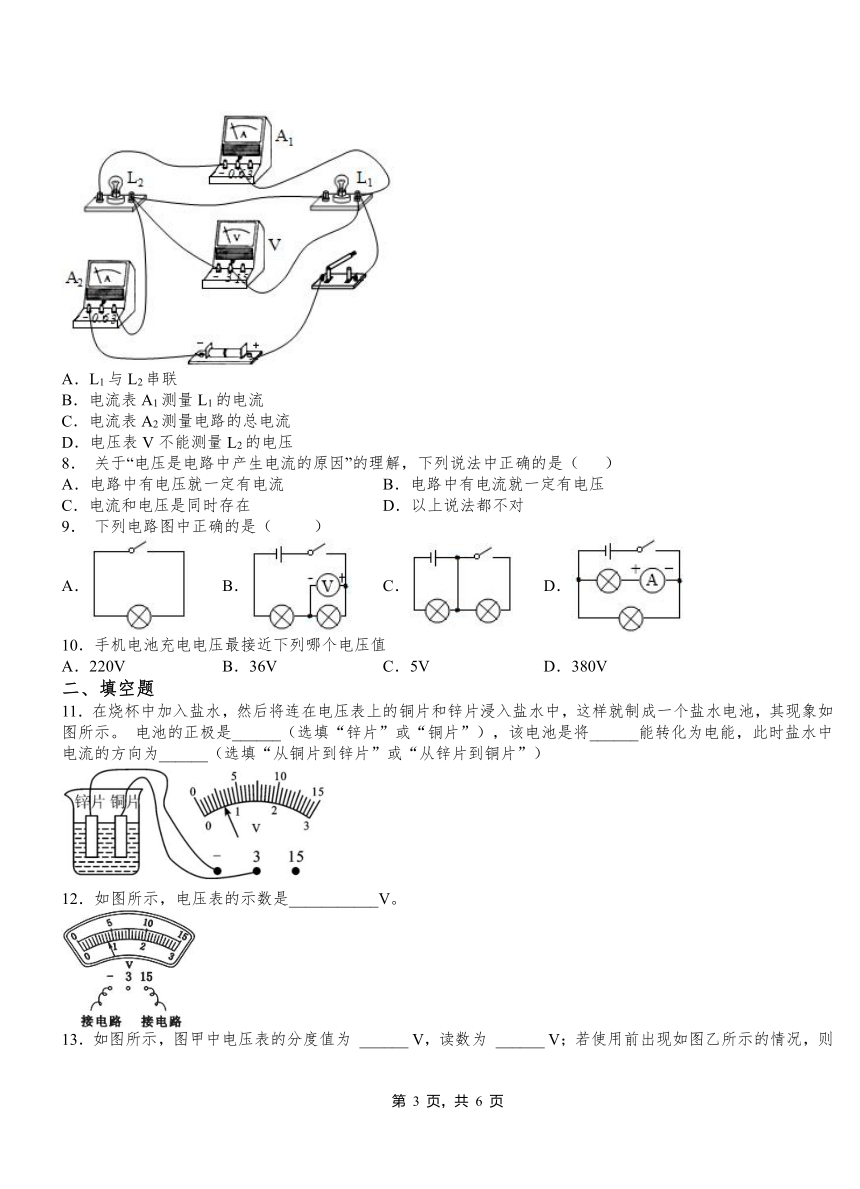

7． 小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
8． 关于“电压是电路中产生电流的原因”的理解，下列说法中正确的是（ ）
A．电路中有电压就一定有电流 B．电路中有电流就一定有电压
C．电流和电压是同时存在 D．以上说法都不对
9． 下列电路图中正确的是（ ）
A． B． C． D．
10．手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
二、填空题
11．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片浸入盐水中，这样就制成一个盐水电池，其现象如图所示。 电池的正极是______（选填“锌片”或“铜片”），该电池是将______能转化为电能，此时盐水中电流的方向为______（选填“从铜片到锌片”或“从锌片到铜片”）
12．如图所示，电压表的示数是___________V。
13．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
14．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______．
15．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
16．电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
17．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
18．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接_______（填“正确”或“不正确”）．原因是________．
19．一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏．
20．如图所示电路中，电压表测量的是______两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D B C D C B B C
二、填空题
11．铜片 化学 从锌片到铜片
12．4
13．0.1 2.3 电压表未调零
14．不正确 电压表的正、负接线柱接反了
15．3；220；并．
16．量程 分度值 0.1 0.5
17．2
18．不正确 电压表的“+”“-”接线柱接反了
19．220；36；3；2．
20．L1和L2(或电源) 3 b
