第5章 第1节透镜2021-2022学年人教版八年级上册物理 （含答案）

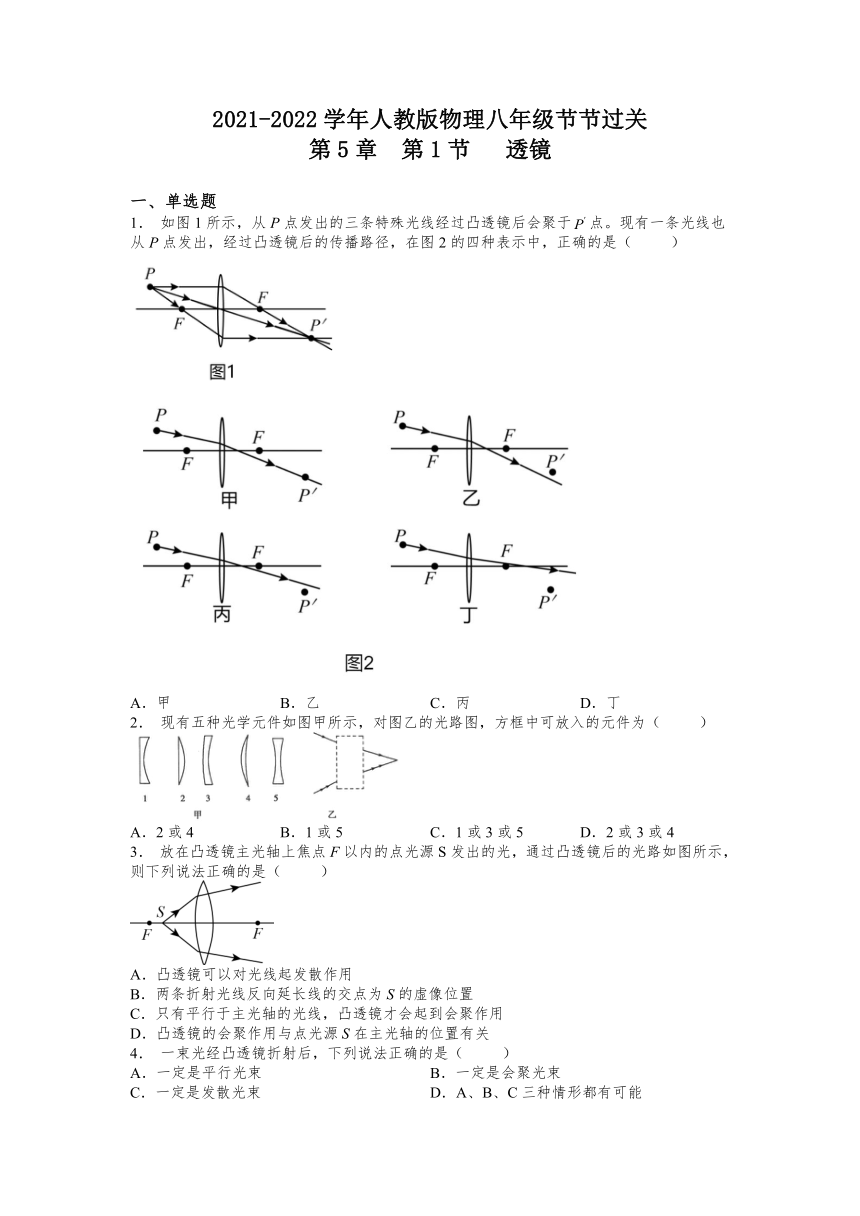

2021-2022学年人教版物理八年级节节过关
第5章 第1节 透镜
一、单选题
1． 如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）
A．甲 B．乙 C．丙 D．丁
2． 现有五种光学元件如图甲所示，对图乙的光路图，方框中可放入的元件为（ ）
A．2或4 B．1或5 C．1或3或5 D．2或3或4
3． 放在凸透镜主光轴上焦点F以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（ ）
A．凸透镜可以对光线起发散作用
B．两条折射光线反向延长线的交点为S的虚像位置
C．只有平行于主光轴的光线，凸透镜才会起到会聚作用
D．凸透镜的会聚作用与点光源S在主光轴的位置有关
4． 一束光经凸透镜折射后，下列说法正确的是（ ）
A．一定是平行光束 B．一定是会聚光束
C．一定是发散光束 D．A、B、C三种情形都有可能

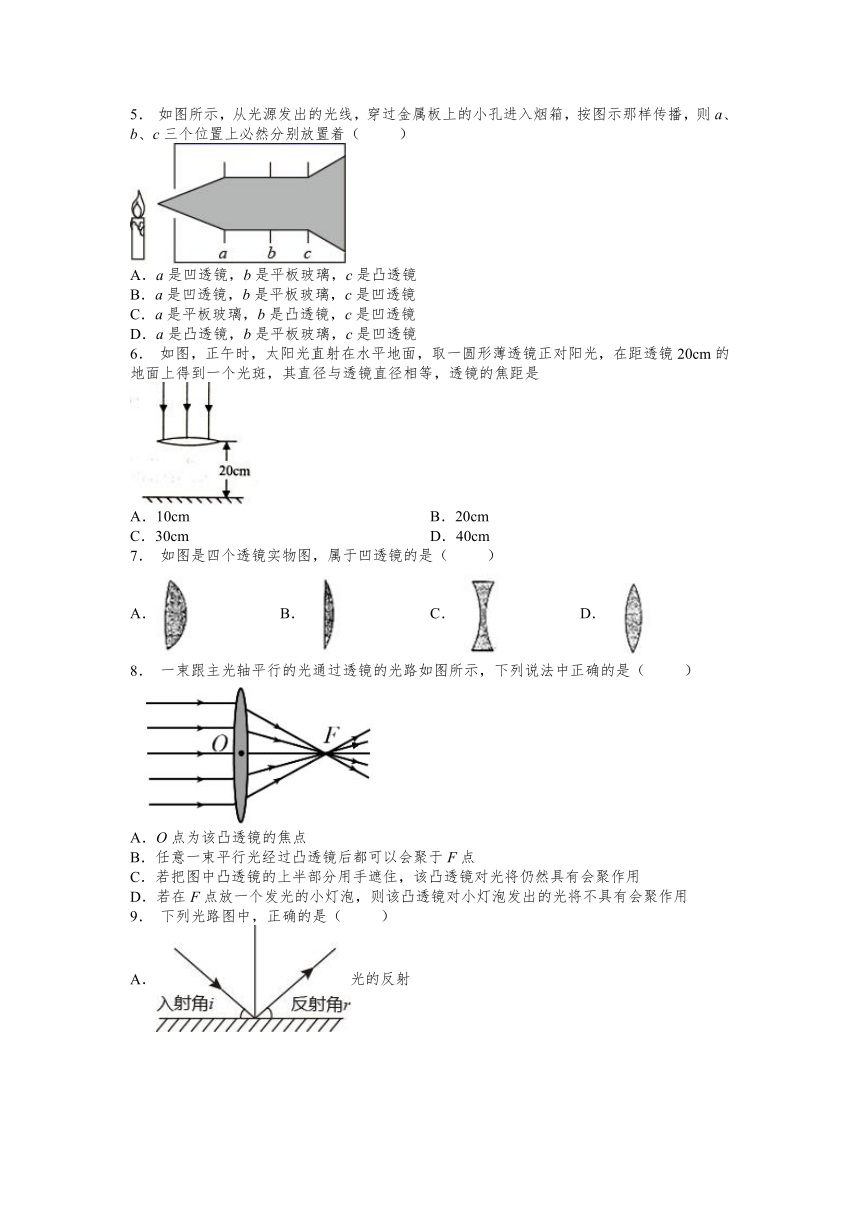

5． 如图所示，从光源发出的光线，穿过金属板上的小孔进入烟箱，按图示那样传播，则a、b、c三个位置上必然分别放置着（ ）
A．a是凹透镜，b是平板玻璃，c是凸透镜
B．a是凹透镜，b是平板玻璃，c是凹透镜
C．a是平板玻璃，b是凸透镜，c是凹透镜
D．a是凸透镜，b是平板玻璃，c是凹透镜
6． 如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是
A．10cm B．20cm
C．30cm D．40cm
7． 如图是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
8． 一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是（ ）
A．O点为该凸透镜的焦点
B．任意一束平行光经过凸透镜后都可以会聚于F点
C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用
D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用

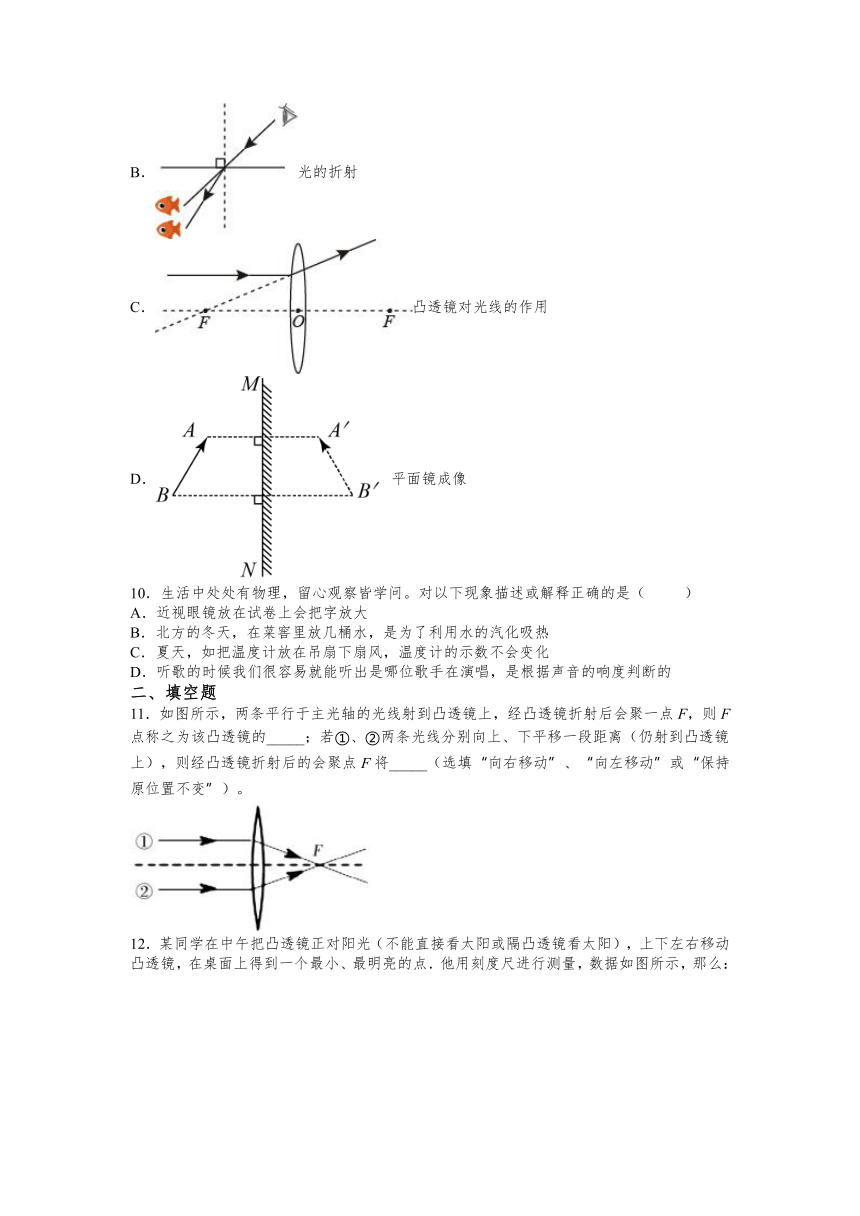

9． 下列光路图中，正确的是（ ）
A．光的反射
B．光的折射
C．凸透镜对光线的作用
D．平面镜成像
10．生活中处处有物理，留心观察皆学问。对以下现象描述或解释正确的是（ ）
A．近视眼镜放在试卷上会把字放大
B．北方的冬天，在菜窖里放几桶水，是为了利用水的汽化吸热
C．夏天，如把温度计放在吊扇下扇风，温度计的示数不会变化
D．听歌的时候我们很容易就能听出是哪位歌手在演唱，是根据声音的响度判断的
二、填空题
11．如图所示，两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚一点F，则F点称之为该凸透镜的_____；若①、②两条光线分别向上、下平移一段距离（仍射到凸透镜上），则经凸透镜折射后的会聚点F将_____（选填“向右移动”、“向左移动”或“保持原位置不变”）。

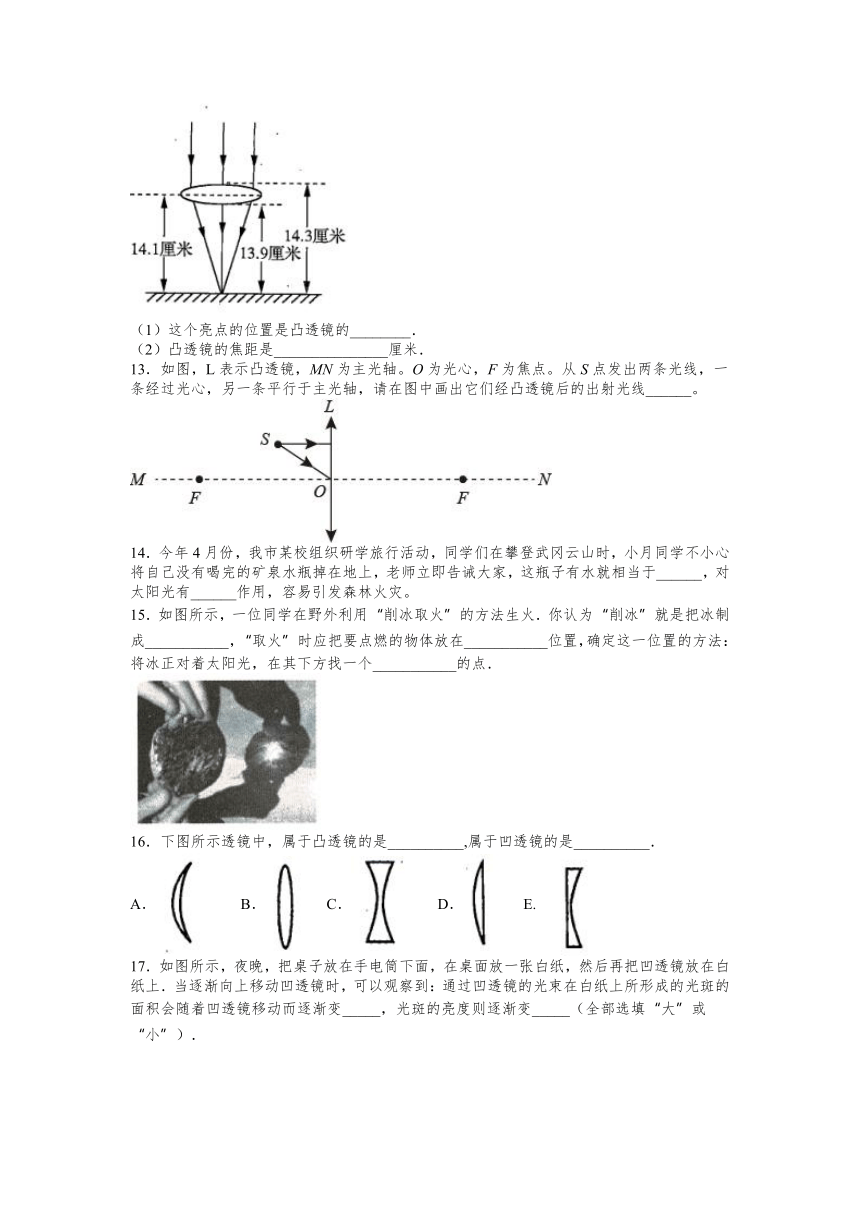

12．某同学在中午把凸透镜正对阳光（不能直接看太阳或隔凸透镜看太阳），上下左右移动凸透镜，在桌面上得到一个最小、最明亮的点．他用刻度尺进行测量，数据如图所示，那么：
（1）这个亮点的位置是凸透镜的________．
（2）凸透镜的焦距是_______________厘米．
13．如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。
14．今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于______，对太阳光有______作用，容易引发森林火灾。
15．如图所示，一位同学在野外利用“削冰取火”的方法生火．你认为“削冰”就是把冰制成___________，“取火”时应把要点燃的物体放在___________位置，确定这一位置的方法：将冰正对着太阳光，在其下方找一个___________的点．
16．下图所示透镜中，属于凸透镜的是__________,属于凹透镜的是__________．
A． B． C． D． E.
17．如图所示，夜晚，把桌子放在手电筒下面，在桌面放一张白纸，然后再把凹透镜放在白纸上．当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变_____，光斑的亮度则逐渐变_____（全部选填“大”或“小”）．
18．凹透镜对光有什么作用？做一做:将凹透镜正对太阳光,调整与地面的高度,观察地面上光斑的情况.你看到的现象是太阳光经过凹透镜后________(填“会”或“不会”)交于一点.结论:凹透镜对光有________作用,它________(填“能”或“不能”)将平行于主光轴的光会聚于一点.
19．一般把透镜的中心称为_______，把通过光心且垂直于透镜平面的直线称为_______，跟主轴平行的光经凸透镜折射后，会_______，这个点叫做_______，焦点到光心的距离f叫做_______．
20．凹透镜对光有发散作用，平行于主光轴的光通过凹透镜后，会向 ________（选填“靠近”或“远离”）主光轴的方向偏折；无论透镜对光线起会聚作用还是发散作用，其实质都是光在传播的过程中，先后经过不同介质时发生 ________的缘故．
三、作图题
21．在图中已知通过透镜后的折射光线，请将入射光线补充完整．
22．作出下图中SA和SB的折射光线。
23．小红和小华各设计了一个光学暗箱，只有入射光线和出射光线，请分别在暗箱内填写适当的光学器材 (不能重复)．
24．如图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数．
2021-2022学年人教版八年级上册物理第5章 第1节透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C B D D A C C D C
二、填空题
11．焦点 保持原位置不变
12．焦点 14.1
13．
14．凸透镜 会聚
15．凸透镜 焦点 最小、最亮
16．ABD CE
17．大 小
18．不会 发散 不能
19．光心主光轴聚于一点焦点焦距
20．远离 折射
三、作图题
21．
22．
23．
24．如图
