第十九章 第1节家庭电路2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级节节过关
第十九章 第1节 家庭电路
一、单选题
1． 家庭电路中进户线到用电器之间有总开关、电能表、保险装置，它们的正确排列顺序应该是（ ）
A．总开关、保险装置、电能表 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．电能表、保险装置、总开关
2． 在家庭电路中，用来控制整个电路的元件是（ ）
A．电能表 B．保险丝 C．总开关 D．插座
3． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
4． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
5． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
6． 正常情况下，家庭电路火线与零线之间的电压是（ ）
A．220V B．36V C．380V D．以上答案均不对
7． 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
8． 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
9． 如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路

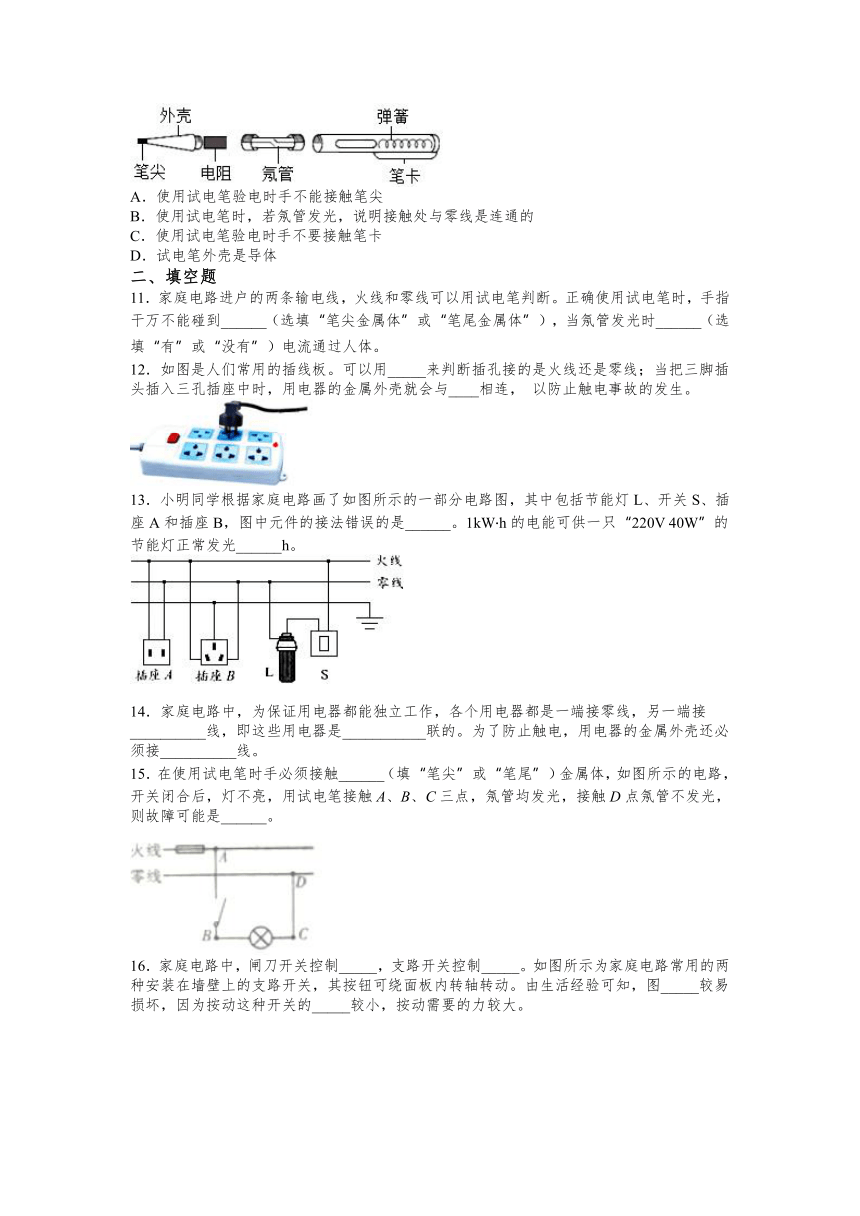

10．图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
二、填空题
11．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
12．如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。
13．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
14．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
15．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。

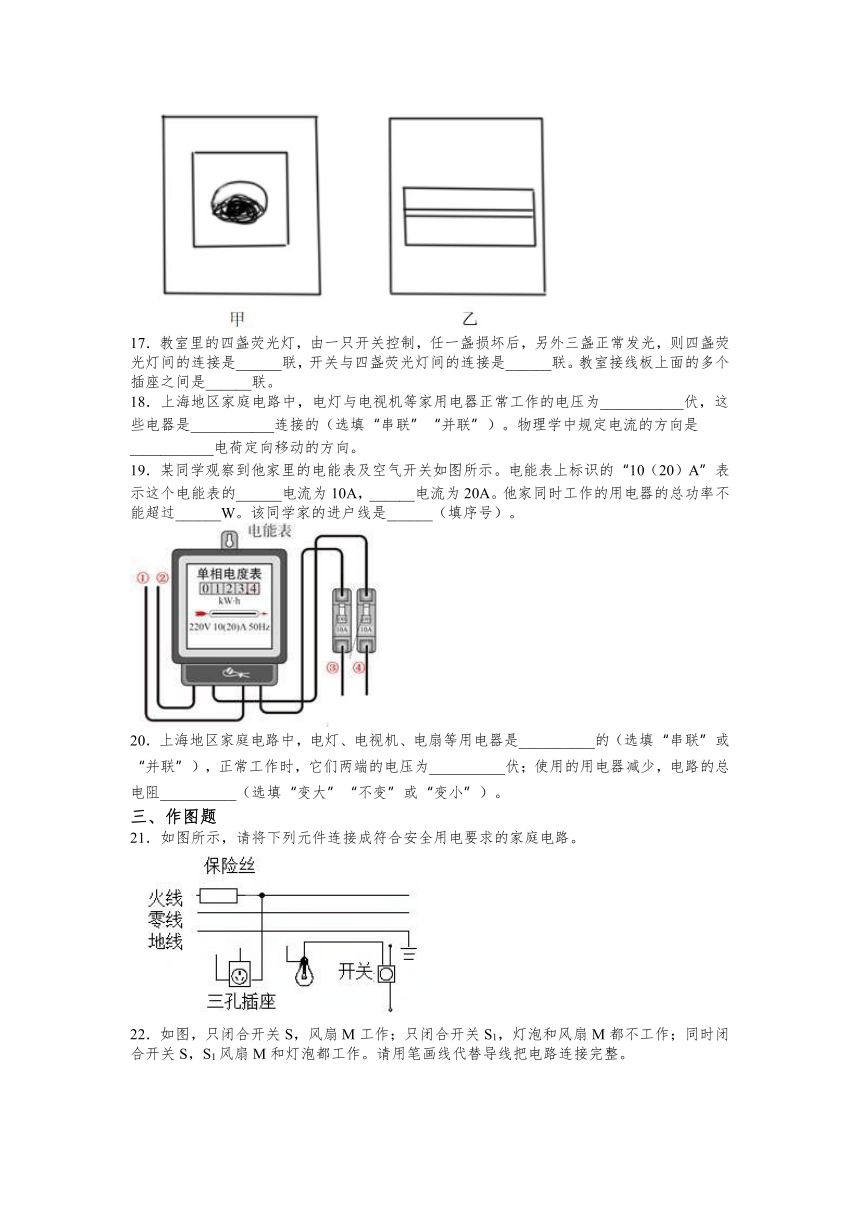

16．家庭电路中，闸刀开关控制_____，支路开关控制_____。如图所示为家庭电路常用的两种安装在墙壁上的支路开关，其按钮可绕面板内转轴转动。由生活经验可知，图_____较易损坏，因为按动这种开关的_____较小，按动需要的力较大。
17．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
18．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
19．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20）A”表示这个电能表的______电流为10A，______电流为20A。他家同时工作的用电器的总功率不能超过______W。该同学家的进户线是______（填序号）。
20．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
三、作图题
21．如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
22．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D B A A B B A A
二、填空题
11．笔尖金属体 有
12．试电笔（或测电笔） 地线（或大地、地面、地、地球）
13．三孔插座 250
14．火 并 地
15．笔尾 CD断路
16．整个电路 所在支路 甲 动力臂
17．并 串 并
18．220V 并联 正
19．标定 额定最大 4400 ①②
20．并联 220 变大
三、作图题
21．
22．
