第十九章 第2节家庭电路中电流过大的原因练习2021-2022学年人教版物理九年级全一册（含答案）

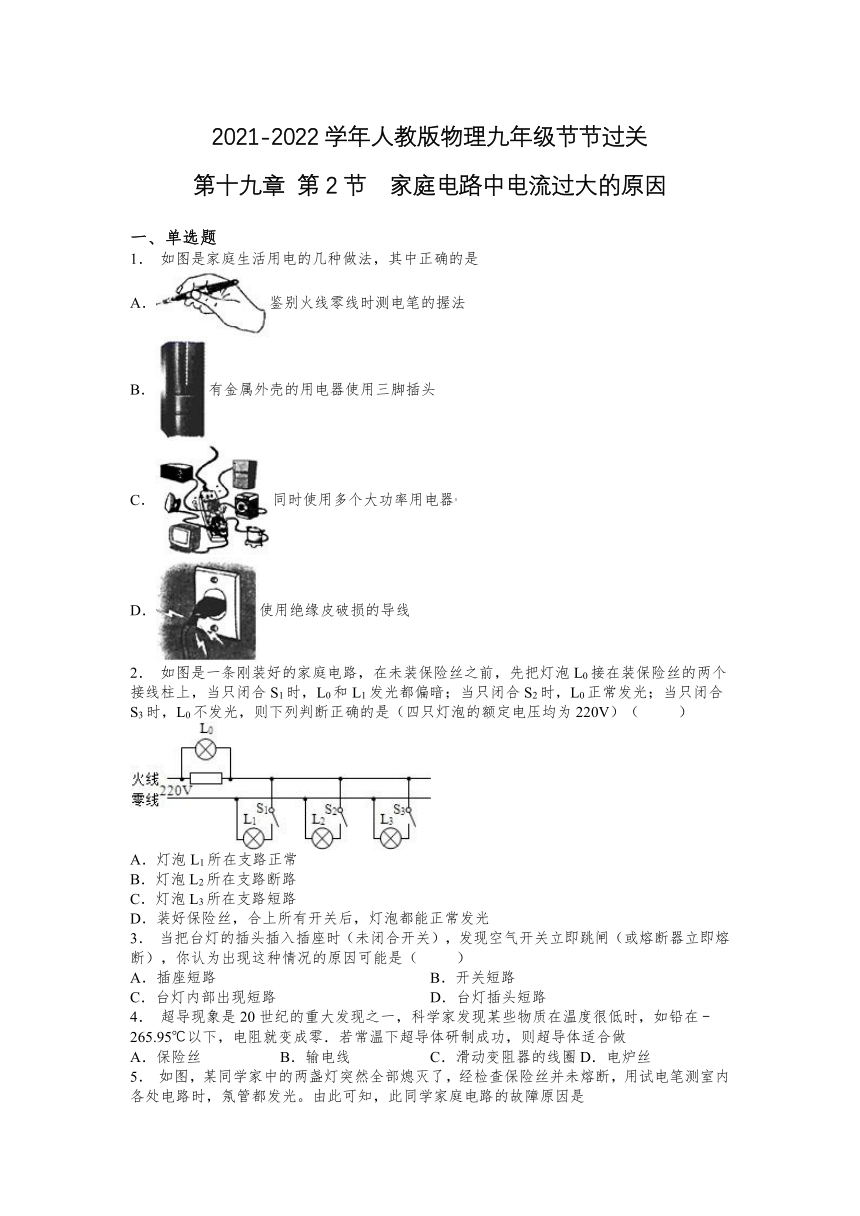

2021-2022学年人教版物理九年级节节过关
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 如图是家庭生活用电的几种做法，其中正确的是
A．鉴别火线零线时测电笔的握法
B．有金属外壳的用电器使用三脚插头
C．同时使用多个大功率用电器
D．使用绝缘皮破损的导线
2． 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
3． 当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
4． 超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做
A．保险丝 B．输电线 C．滑动变阻器的线圈 D．电炉丝

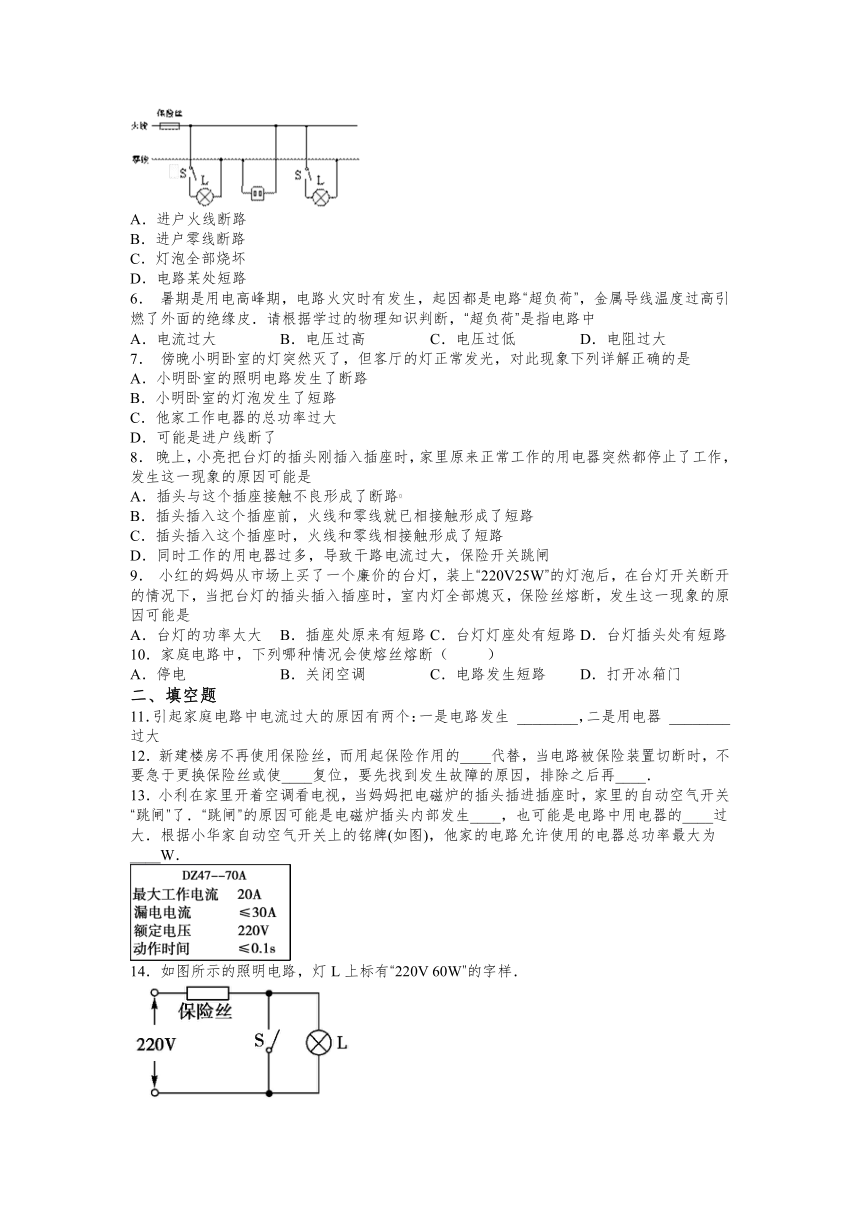

5． 如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是
A．进户火线断路
B．进户零线断路
C．灯泡全部烧坏
D．电路某处短路
6． 暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮．请根据学过的物理知识判断，“超负荷”是指电路中
A．电流过大 B．电压过高 C．电压过低 D．电阻过大
7． 傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列详解正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
8． 晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相接触形成了短路
C．插头插入这个插座时，火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
9． 小红的妈妈从市场上买了一个廉价的台灯，装上“220V25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是
A．台灯的功率太大 B．插座处原来有短路 C．台灯灯座处有短路 D．台灯插头处有短路
10．家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
二、填空题
11．引起家庭电路中电流过大的原因有两个：一是电路发生 ________，二是用电器 ________过大
12．新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____．
13．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W．
14．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
15．保险丝是用________制作的．它的特点是电阻比较________，熔点比较________．保险丝的作用是当电流过________时，保险丝由于温度升高而熔断，切断电路．
16．（山东省淄博市2015年初中 学业考试）小莉家刚买了一台空调，安装时空调应该与其它用电器 ______ （选填“串联”或“并联”），空调的金属外壳应该_______．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或 __________ ．
17．如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是_____．
18．在家庭电路中用电器越多，电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）熔丝．
19．保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度________，于是保险丝________，自动________电路，起到保险作用．
20．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A C B B A A C D C
二、填空题
11．短路 电功率
12．空气开关 空气开关 恢复供电
13．短路 总功率 4400
14．0.273 灯泡不亮，保险丝熔断 0
15．铅锑合金大低过大
16．并联 接地 用电器的总功率过大
17．短路；用电器总功率过大
18．越大串联
19．热量； 过高； 熔断； 切断。
20．短路
