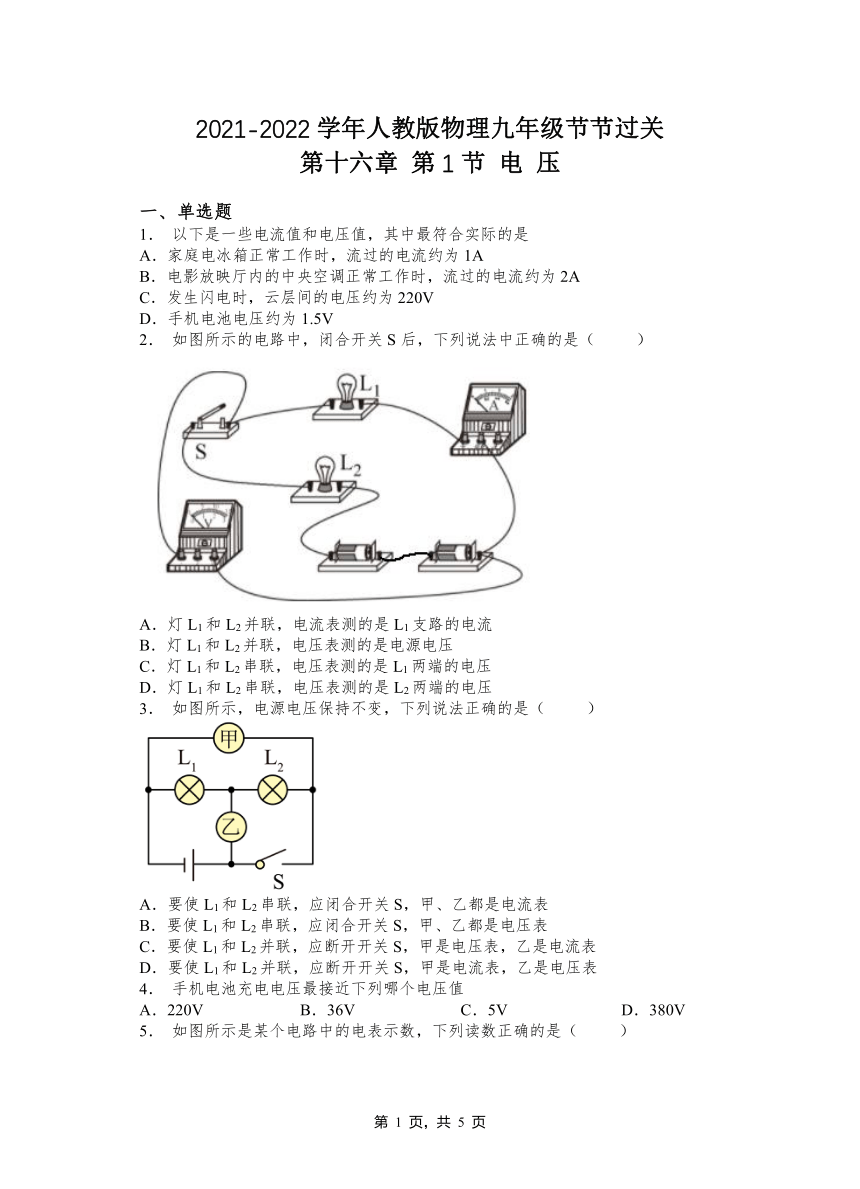

2021-2022学年人教版物理九年级节节过关
第十六章 第1节 电 压
一、单选题
1. 以下是一些电流值和电压值,其中最符合实际的是
A.家庭电冰箱正常工作时,流过的电流约为1A
B.电影放映厅内的中央空调正常工作时,流过的电流约为2A
C.发生闪电时,云层间的电压约为220V
D.手机电池电压约为1.5V
2. 如图所示的电路中,闭合开关S后,下列说法中正确的是( )
A.灯L1和L2并联,电流表测的是L1支路的电流
B.灯L1和L2并联,电压表测的是电源电压
C.灯L1和L2串联,电压表测的是L1两端的电压
D.灯L1和L2串联,电压表测的是L2两端的电压
3. 如图所示,电源电压保持不变,下列说法正确的是( )
A.要使L1和L2串联,应闭合开关S,甲、乙都是电流表
B.要使L1和L2串联,应闭合开关S,甲、乙都是电压表
C.要使L1和L2并联,应断开开关S,甲是电压表,乙是电流表
D.要使L1和L2并联,应断开开关S,甲是电流表,乙是电压表
4. 手机电池充电电压最接近下列哪个电压值
A.220V B.36V C.5V D.380V

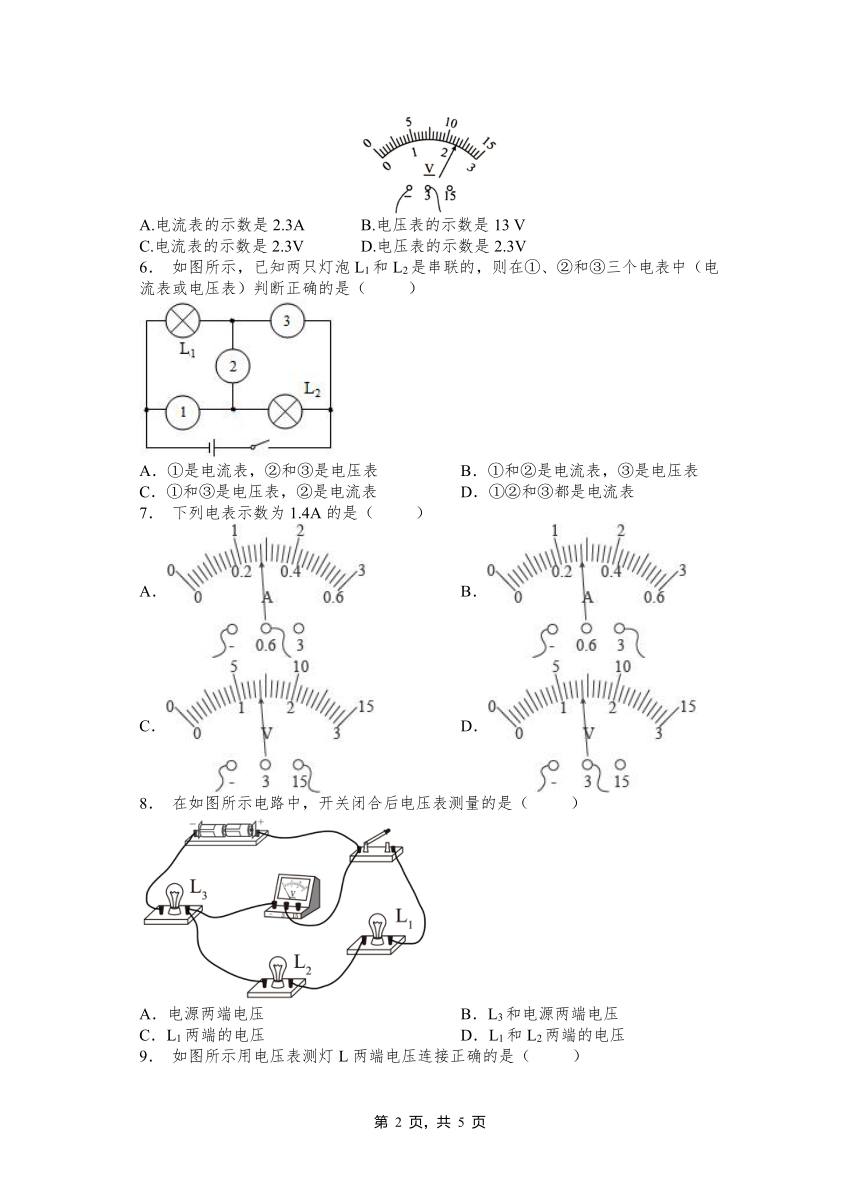

5. 如图所示是某个电路中的电表示数,下列读数正确的是( )
A.电流表的示数是2.3A B.电压表的示数是13 V
C.电流表的示数是2.3V D.电压表的示数是2.3V
6. 如图所示,已知两只灯泡L1和L2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是( )
A.①是电流表,②和③是电压表 B.①和②是电流表,③是电压表
C.①和③是电压表,②是电流表 D.①②和③都是电流表
7. 下列电表示数为1.4A的是( )
A. B.
C. D.
8. 在如图所示电路中,开关闭合后电压表测量的是( )
A.电源两端电压 B.L3和电源两端电压
C.L1两端的电压 D.L1和L2两端的电压
9. 如图所示用电压表测灯L两端电压连接正确的是( )
A. B. C. D.
10.小明同学连接了如图所示的电路,此时如果闭合开关,下列说法正确的是( )
A.电源损坏 B.电压表一定损坏
C.电压表测的是电源电压 D.L1、L2都不亮,电压表无示数
二、填空题
11.快乐学习,轻松考试,请你写出:一节新干电池的电压为_______V,我国家庭电路的电压为_______V.
12.如图所示,为多用途“演示教学电表”的接线情况,此时所测的物理量是 _____ ,测量范围是 ______ ,示数为 ________ 。
13.一般照明电路的电压为_____伏,只有不高于__________伏的电压对人体是安全的;二 节干电池的电压是_______伏;一只节蓄电池的电压为_______伏.
14.电压表的读数方法:A、看接线柱确定________。B、看_________(每一小格代表多少伏)。C、看指针偏转了多少格,即有多少伏。(电压表有两个量程: 0~3 V,每小格表示的电压值是____ V;0~15V,每小格表示的电压值是______V。)
15.如图所示,甲、乙分别为测量同一电路两个用电器的两端电压示数,由此可以断定该电路的连接方式________(填“一定是并联”“一定是串联”或“可能是并联”),甲电压表的示数为________V,乙电压表的示数为________V.
16.如图所示,当开关S闭合后,要使灯泡L1、L2并联,甲表是______、乙表是______。(选填“电流表”或“电压表”)
17.如图所示,电压表的示数是___________V。
18.填写下列电压最接近的数值:
(1)一节新的干电池的电压为_________V;
(2)三节铅蓄电池串联的总电压为_________V;
(3)正常情况下人体的安全电压为_________V.
19.二节普通5号干电池的电压是__伏,我国家庭电路的电压是__伏,马路上的路灯有一盏坏了其他灯却不受影响,说明:路灯之间一定是__联的(选填“串”或“并”).
20.要想得到12V的电压,可以将_______节新的干电池_______联起来。
2021-2022学年人教版物理九年级第十六章 第1节电压(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C B C D C B D D C
二、填空题
11.1.5 220
12.电压 0~2.5V 1V
13.220;36;3;2.
14.量程 分度值 0.1 0.5
15.一定是串联 1.2 12
16.电压表 电流表
17.4
18.1.5 6 不高于36
19.3;220;并.
20. 8 串
