第十七章 第1节电流与电压和电阻的关系2021-2022学年人教版物理九年级 （含答案）

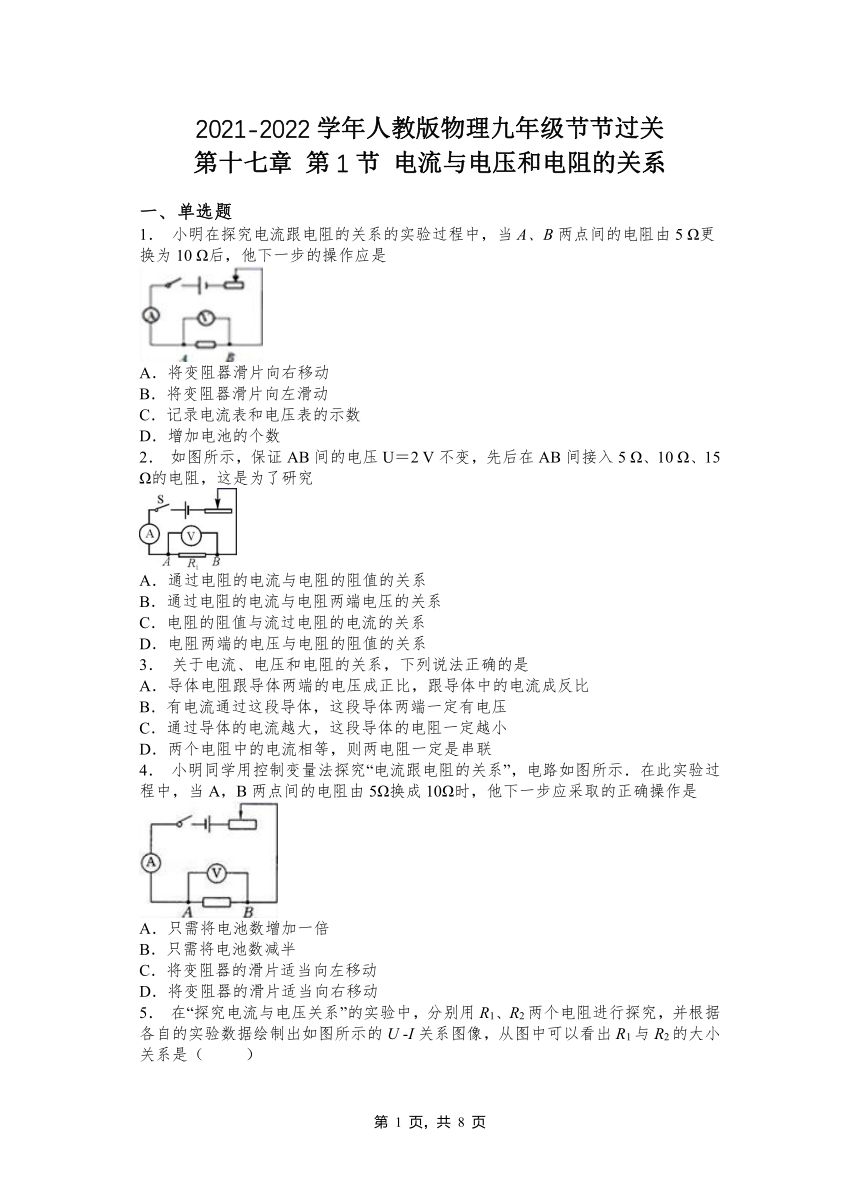

2021-2022学年人教版物理九年级节节过关
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 小明在探究电流跟电阻的关系的实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，他下一步的操作应是
A．将变阻器滑片向右移动
B．将变阻器滑片向左滑动
C．记录电流表和电压表的示数
D．增加电池的个数
2． 如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
3． 关于电流、电压和电阻的关系，下列说法正确的是
A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．有电流通过这段导体，这段导体两端一定有电压
C．通过导体的电流越大，这段导体的电阻一定越小
D．两个电阻中的电流相等，则两电阻一定是串联
4． 小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是
A．只需将电池数增加一倍
B．只需将电池数减半
C．将变阻器的滑片适当向左移动
D．将变阻器的滑片适当向右移动

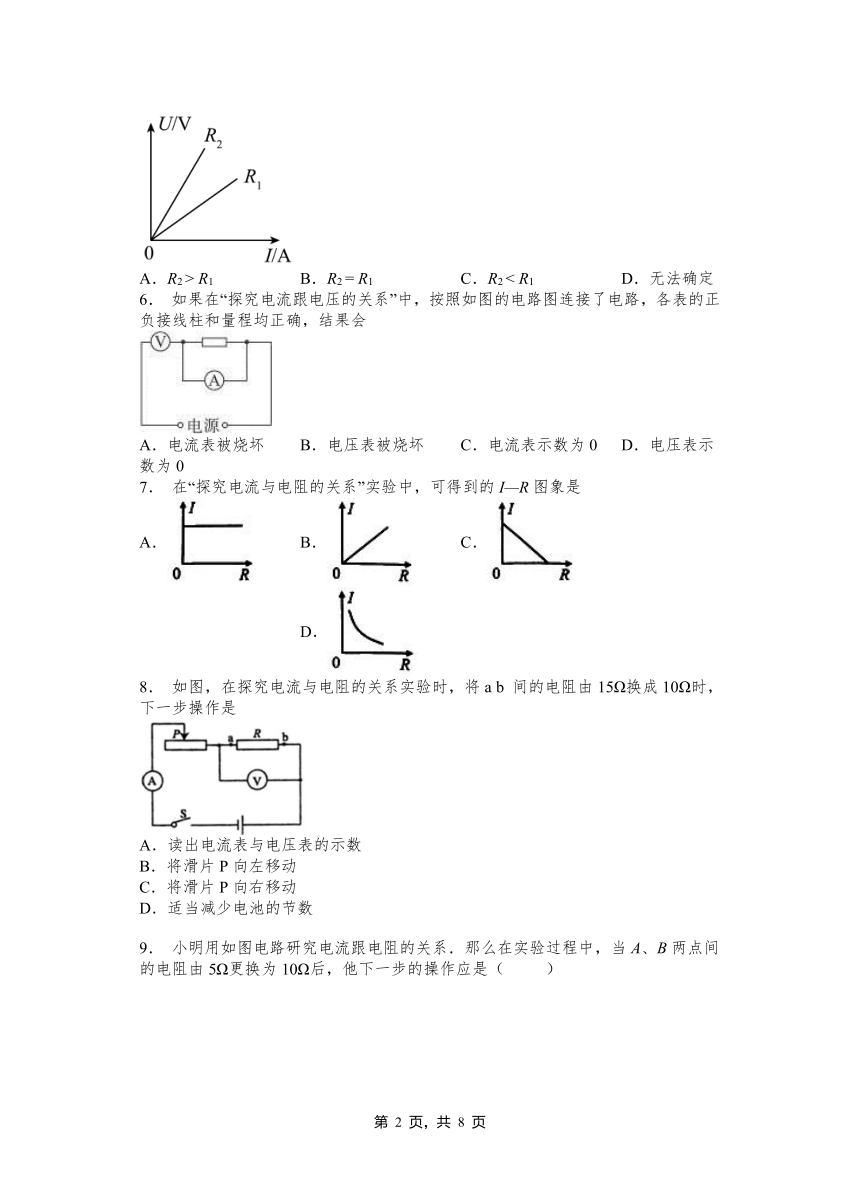

5． 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1 B．R2 = R1 C．R2 < R1 D．无法确定
6． 如果在“探究电流跟电压的关系”中，按照如图的电路图连接了电路，各表的正负接线柱和量程均正确，结果会
A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为0 D．电压表示数为0
7． 在“探究电流与电阻的关系”实验中，可得到的I—R图象是
A． B． C． D．
8． 如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是
A．读出电流表与电压表的示数
B．将滑片P向左移动
C．将滑片P向右移动
D．适当减少电池的节数

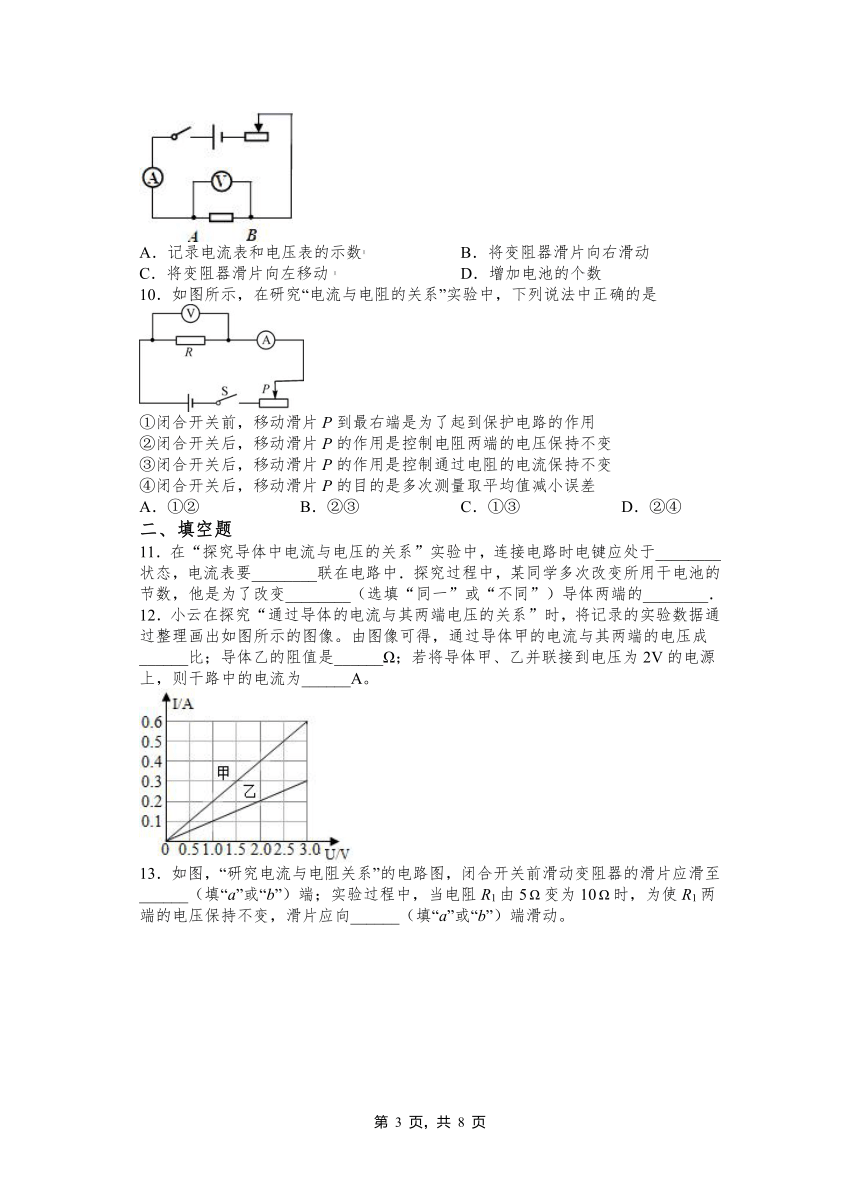

9． 小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（ ）
A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动
C．将变阻器滑片向左移动 D．增加电池的个数
10．如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差
A．①② B．②③ C．①③ D．②④
二、填空题
11．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于________状态，电流表要________联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变________（选填“同一”或“不同”）导体两端的________．
12．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。

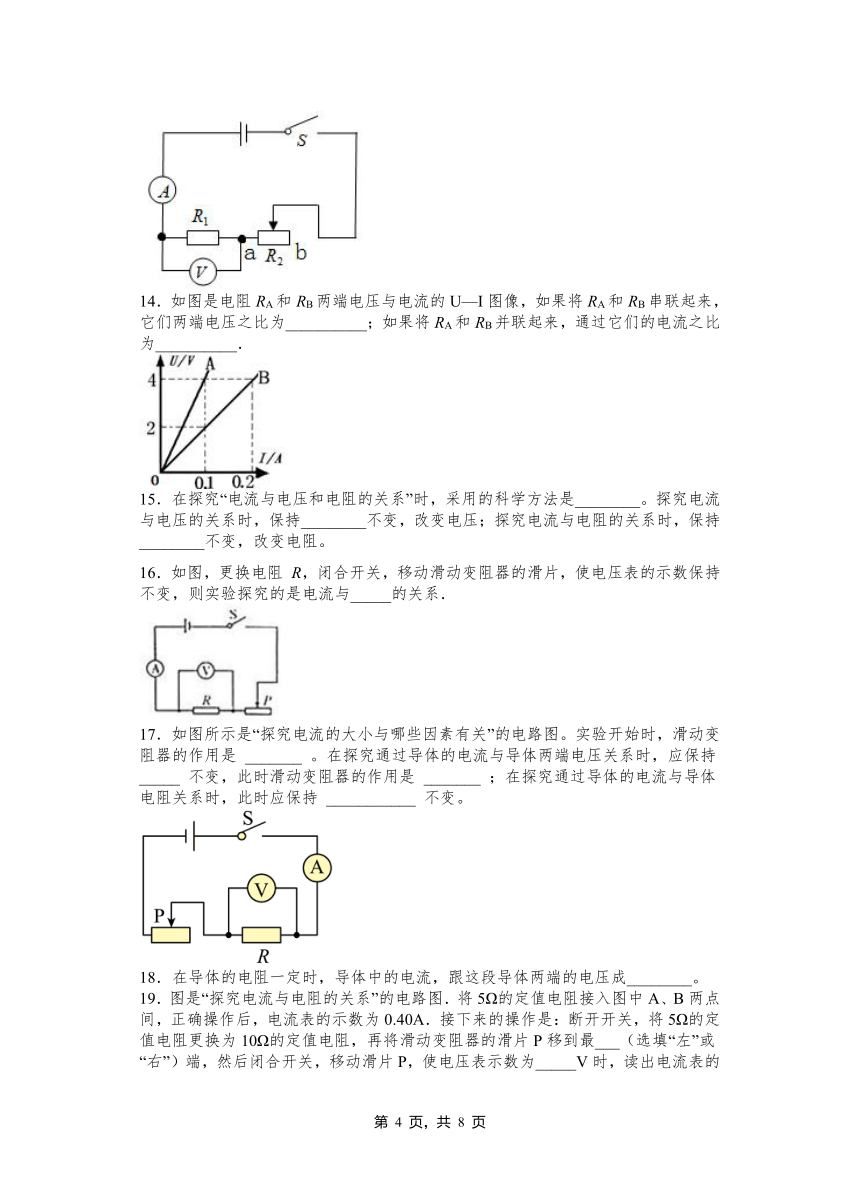

13．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。
14．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
15．在探究“电流与电压和电阻的关系”时，采用的科学方法是________。探究电流与电压的关系时，保持________不变，改变电压；探究电流与电阻的关系时，保持________不变，改变电阻。
16．如图，更换电阻 R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与_____的关系．
17．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
18．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
19．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
20．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
三、实验题
21．小明同学欲研究通过导体的电流跟导体电阻的关系，图甲是他设计的实验电路．
（1）在实验过程中，保持电源电压不变，通过改变A、B间R的电阻值，测得相应的电流值，如表1所示．小明分析表1中数据发现总结不出电流跟电阻的定量关系，其原因是_________________．
表1
（2）小明认真反思自己的实验过程后，找出了自己的错误所在，并采取了正确的实验操作．你认为小明每次改变电阻后接下来的正确操作是______________________________．
（3）正确操作实验后，小明将得到的实验数据记录在表2中，分析表2中的数据，你能得出的结论是______________________________．
表2
（4）同组的小丽同学将小明设计的电路进行了改进，在A、B间接入电阻箱来代替定值电阻．如图乙所示，你认为这样做的好处是______________________________．
22．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．
(1)请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．
（____）
(2)调节滑片位置，改变定值电阻两端的电压，读出其中三组电流表、电压表的示数，如表（一）中所示．
①由表（一）中的数据可知实验使用的定值电阻的阻值是_____Ω．
②由表（一）中的数据进行分析，可归纳出的结论是_____．
表（一）
次序 1 2 3
电压（V） 2.0 4.0 6.0
电流（A） 0.1 0.2 0.3
表（二）
次序 1 2 3
电阻（Ω） 5 10 15
电流（A） 1.2 0.6 0.4
(3)如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持_____不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是_____．（实验器材使用正确，量程选用合理）．
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A B D A C D C B A
二、填空题
11．断开串同一电压
12．正 10 0.6
13．b b
14．2:1 1:2
15．控制变量法 电阻 电压
16．电阻
17．保护电路 电阻 改变电阻两端电压 电压
18．正比
19．右 2
20．电阻 3
三、实验题
21．没有控制电阻两端的电压不变 调节滑动变阻器的滑片使电压表示数不变 在电压不变时，电流与电阻成反比 不需要多次改接电路
22． 20 电阻一定时，导体中的电流与它两端的电压成正比 定值电阻两端电压 电压一定时，通过导体的电流与导体的电阻成反比
