第十七章 第4节欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级综合提升
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

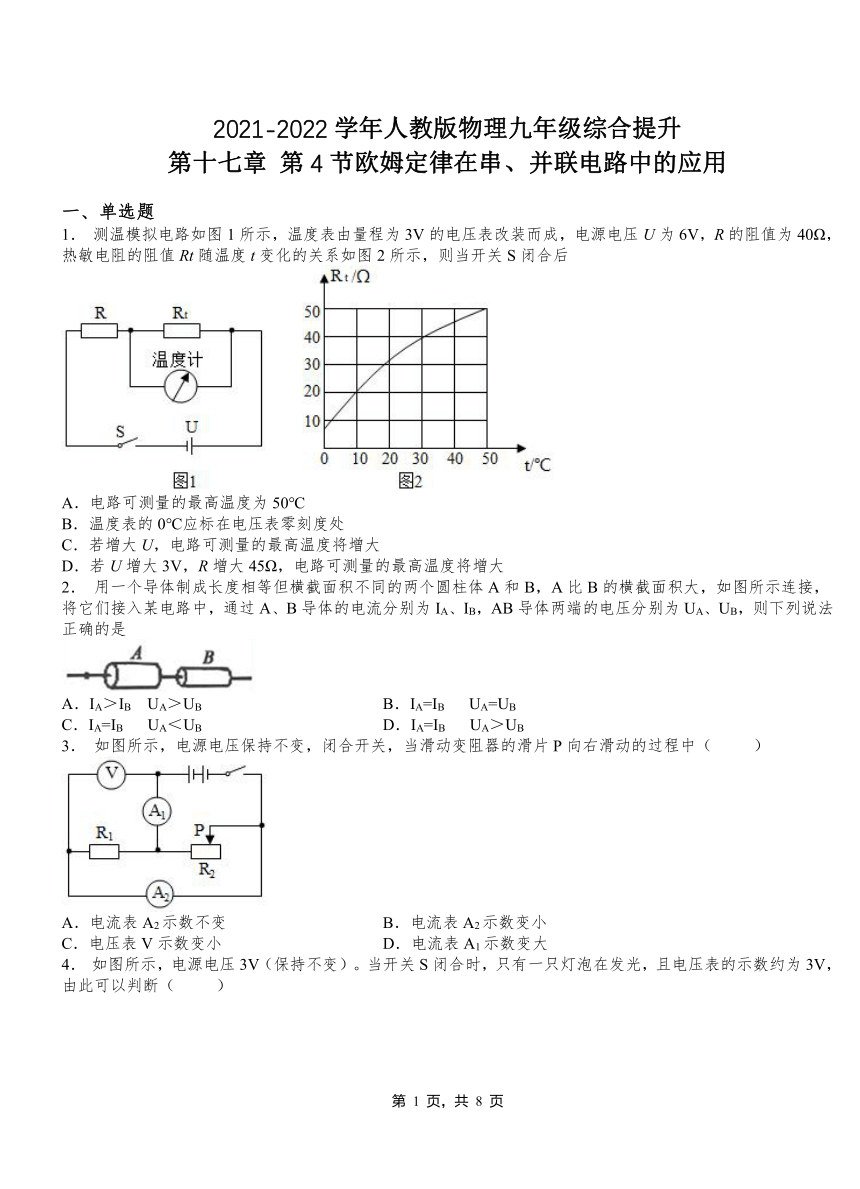

1． 测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
2． 用一个导体制成长度相等但横截面积不同的两个圆柱体A和B，A比B的横截面积大，如图所示连接，将它们接入某电路中，通过A、B导体的电流分别为IA、IB，AB导体两端的电压分别为UA、UB，则下列说法正确的是
A．IA＞IB UA＞UB B．IA=IB UA=UB
C．IA=IB UA＜UB D．IA=IB UA＞UB
3． 如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（ ）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大

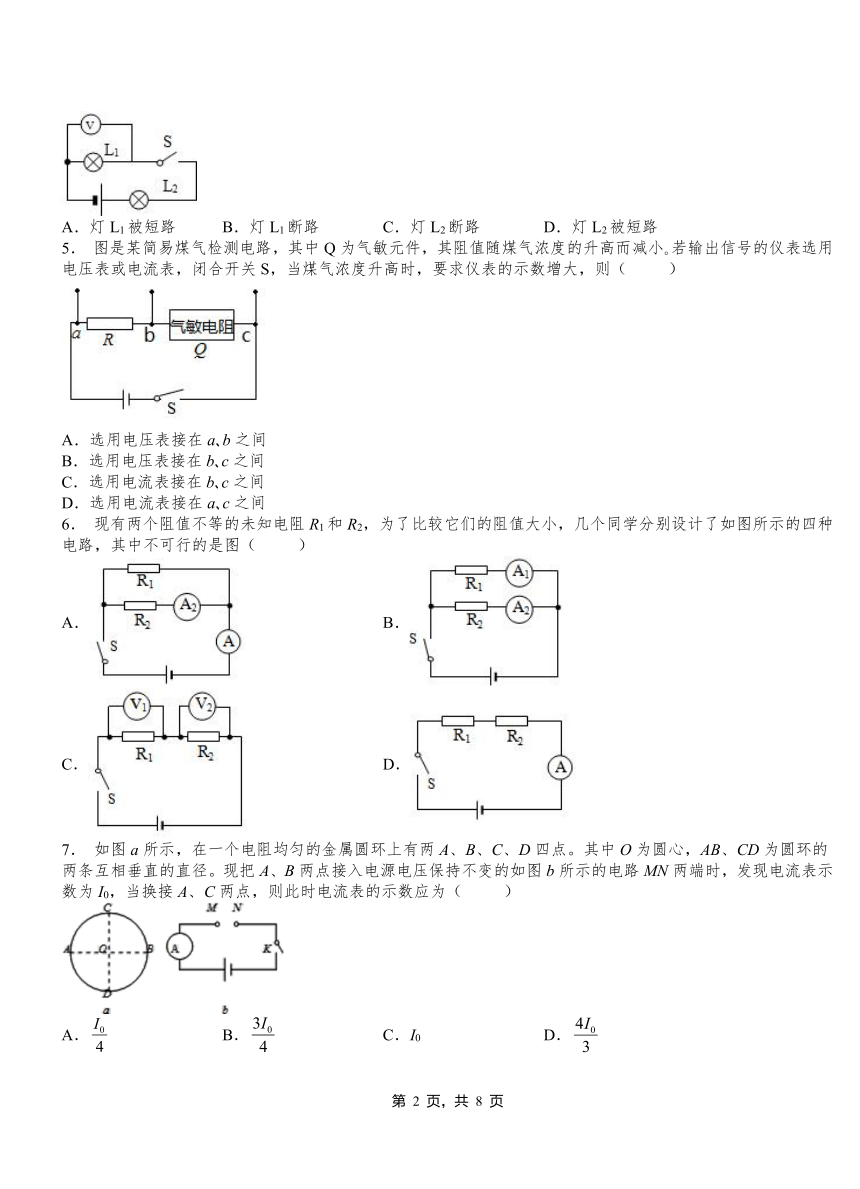

4． 如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（ ）
A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路
5． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间
6． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
7． 如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．

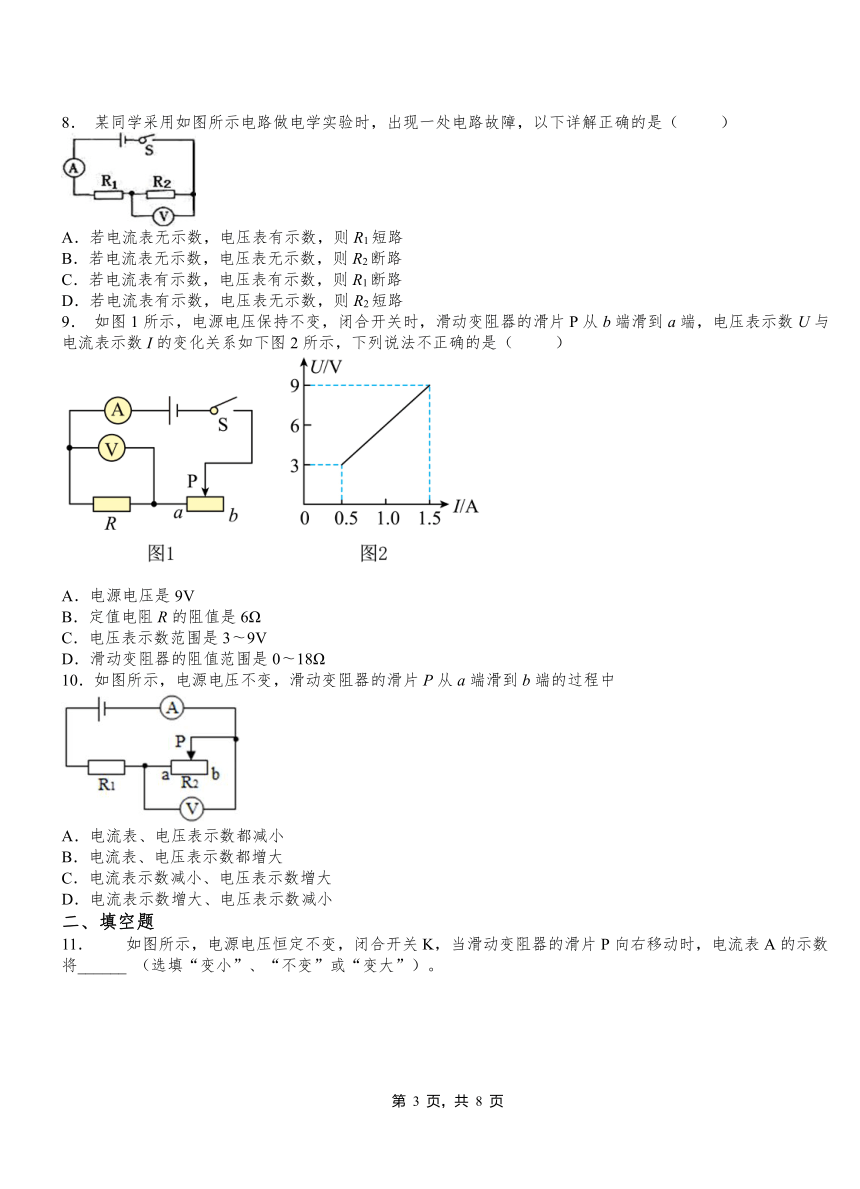

8． 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下详解正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
9． 如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9V
D．滑动变阻器的阻值范围是0 18Ω
10．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
二、填空题

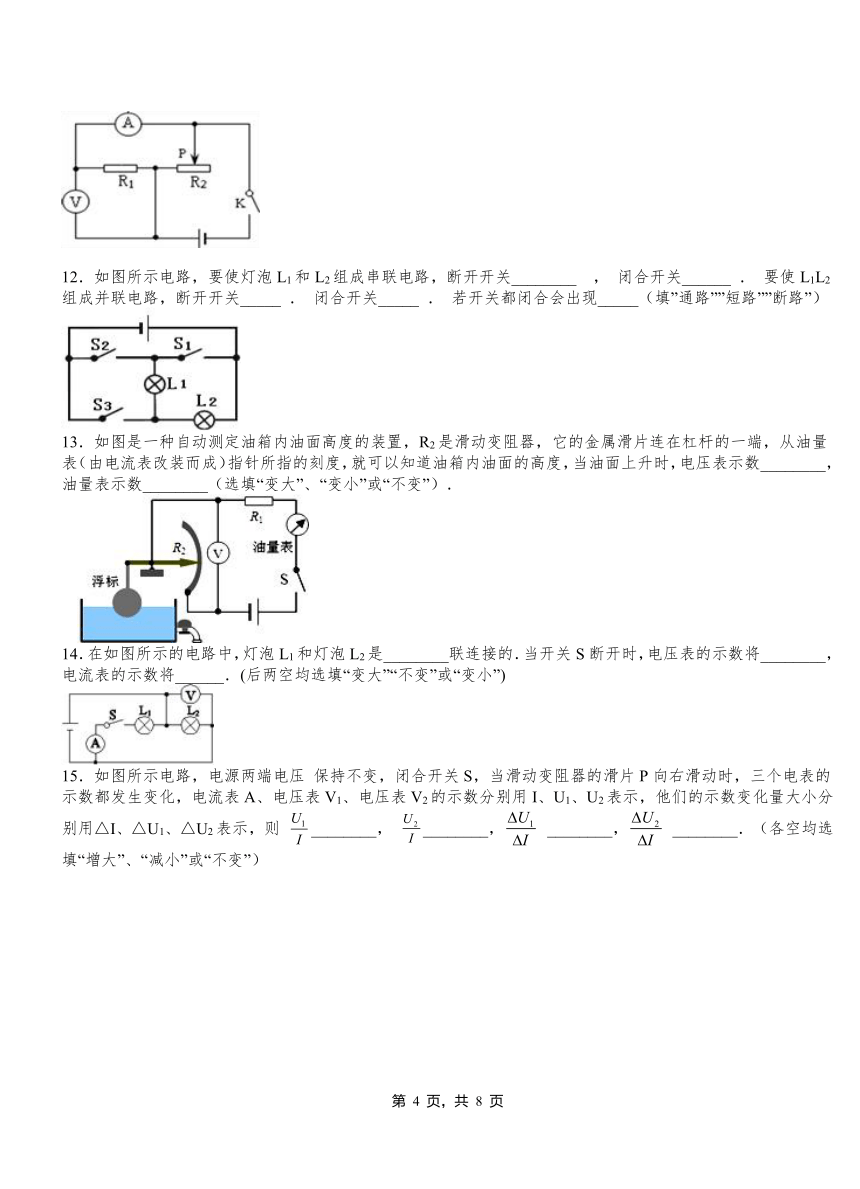

11． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
12．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
13．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．
14．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
15．如图所示电路，电源两端电压 保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则 ________， ________， ________， ________．（各空均选填“增大”、“减小”或“不变”）
16．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
17．图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______（填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．
18．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
19．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，接入电路的阻值________，电压表示数将________，电流表示数将________（均选填“变大”、“不变”或“变小”）．
20．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
三、计算题
21．如图所示，电源电压为4V，电阻R1=10Ω，闭合开关S，当滑动变阻器的滑片P移至中点时，电流表A的示数如图（b）所示。求：
（1）电流表A1的示数；
（2）滑动变阻器的最大阻值。
22．如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3， 求：
(1)当S1、S2均断开，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C A D A D D D D C
二、填空题
11．不变
12．S1、S3；S2；S2；S1、S3；S2；短路．
13．变小 变大
14．并　　 不变 变小
15．不变； 增大； 不变； 不变
16．变大 变大
17．变小B
18．1：4 1：5
19．不变 变大 不变
20．变小 变小 变大
三、计算题
21．（1）0.5A；（2）3.8Ω或80Ω
22．(1)，；(2)U，
