第十五章 第2节电流和电路2021-2022学年人教版物理九年级同步练习（有答案）

2021-2022学年人教版物理九年级综合提升

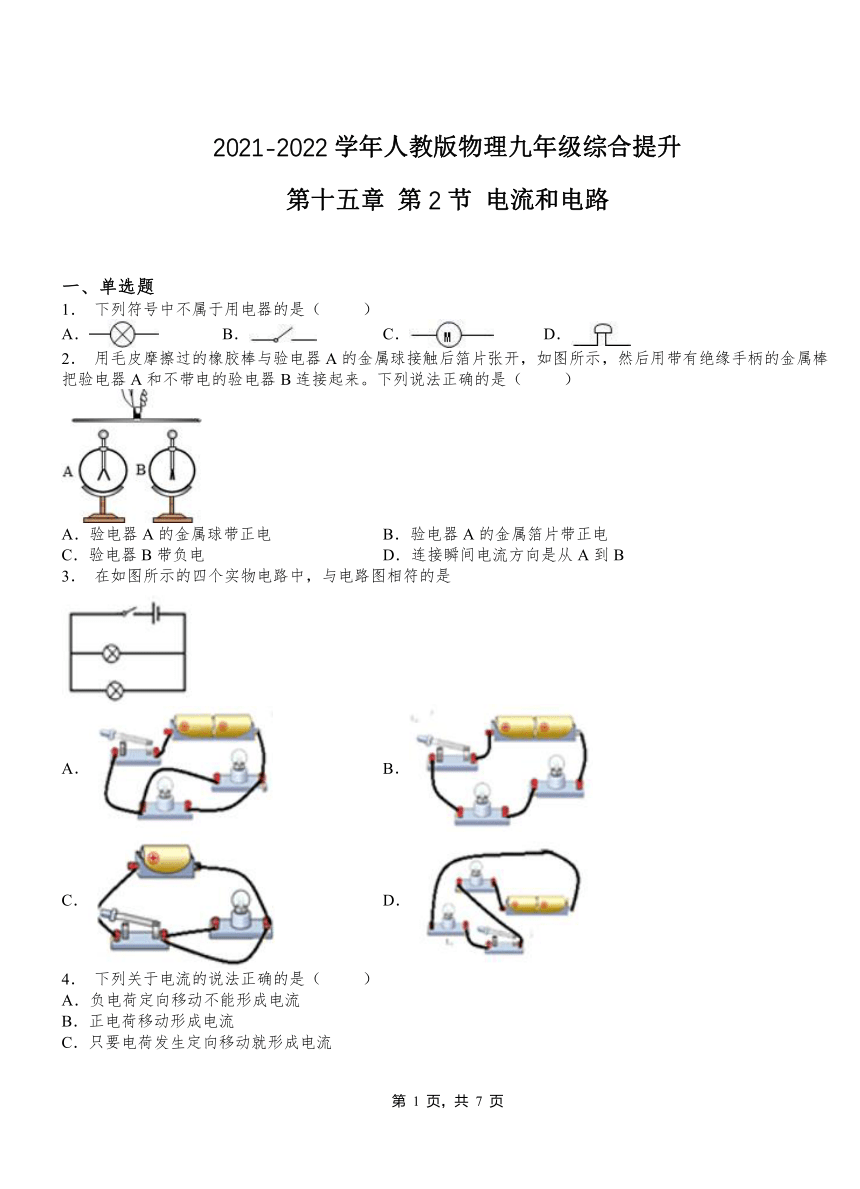

第十五章 第2节 电流和电路
一、单选题
1． 下列符号中不属于用电器的是（ ）
A． B． C． D．
2． 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
3． 在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
4． 下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流

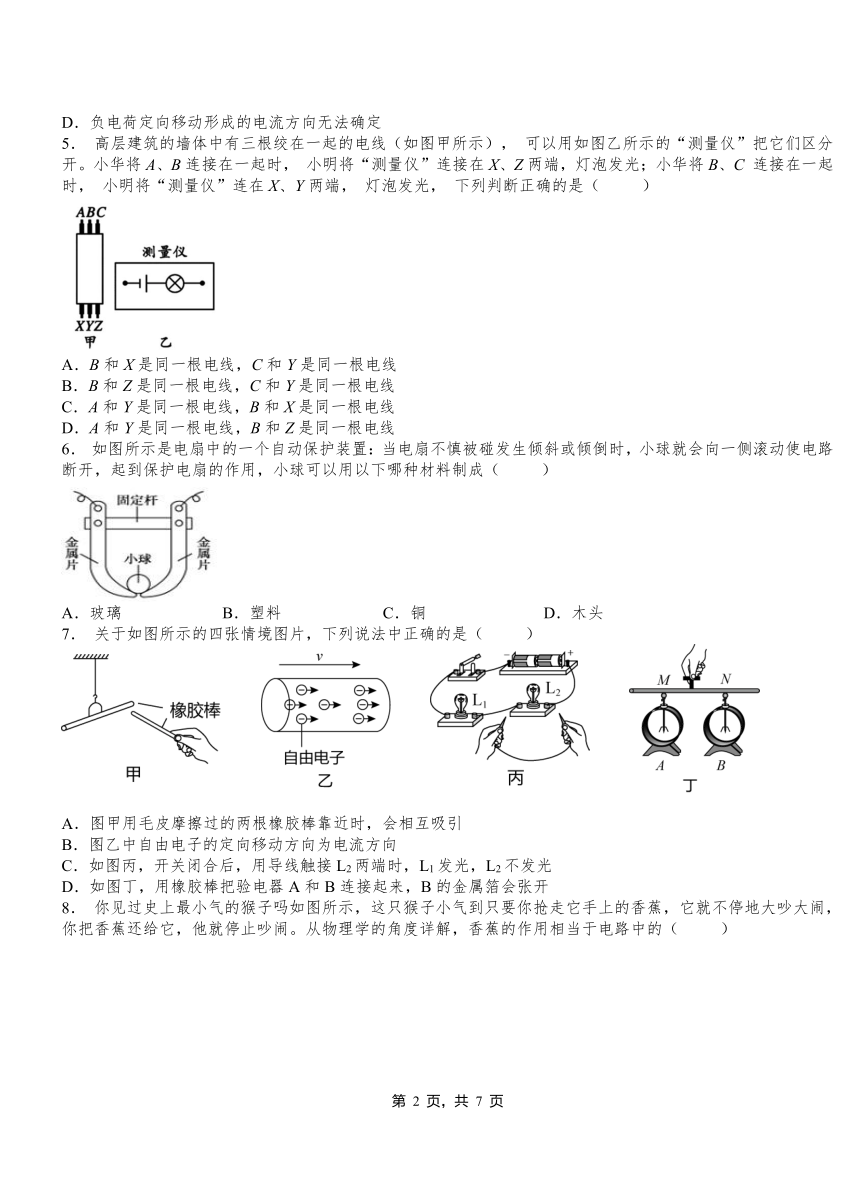

D．负电荷定向移动形成的电流方向无法确定
5． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
6． 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
7． 关于如图所示的四张情境图片，下列说法中正确的是（ ）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开

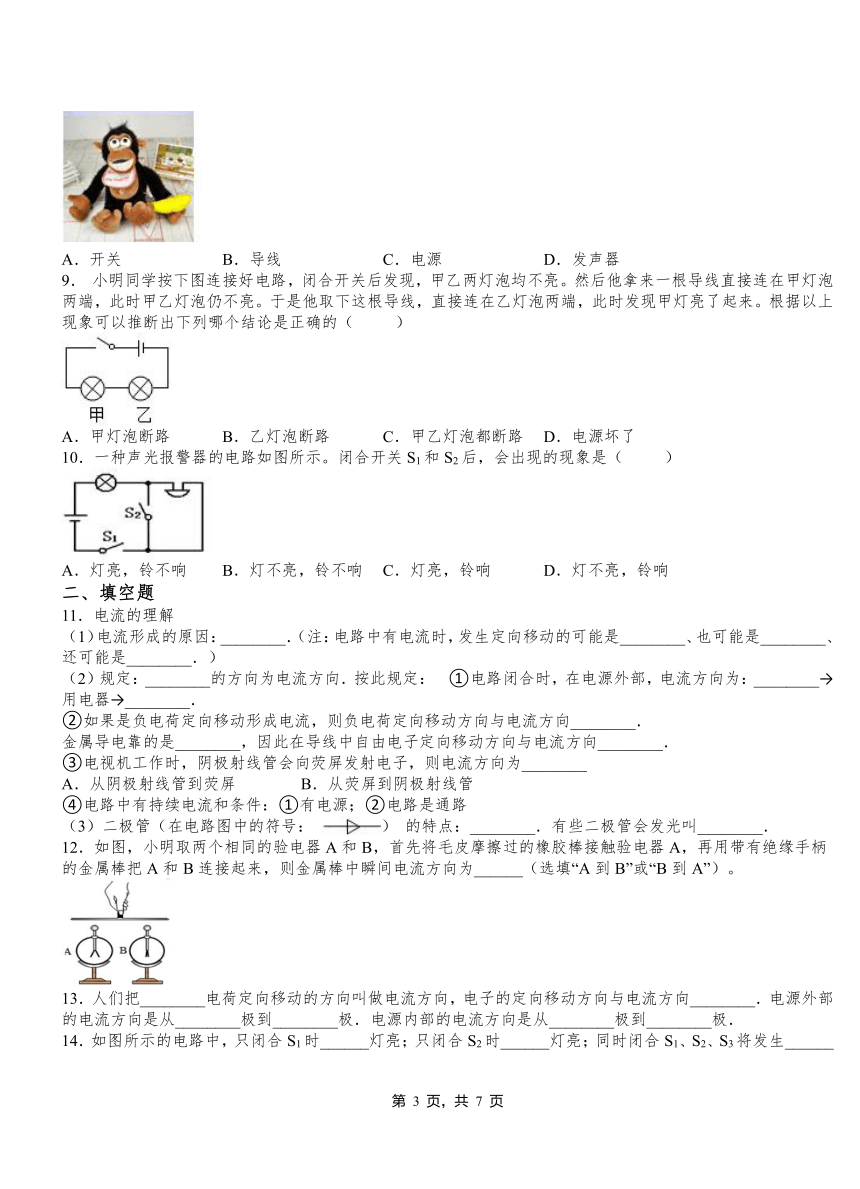

8． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
9． 小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了
10．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
二、填空题
11．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________．有些二极管会发光叫________．
12．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
13．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
14．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
15．用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
16．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
17．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
18．电路和水路有相似之处．如图所示，水泵相当于电路中的__，水轮机相当于电路中的__，阀门相当于电路中的__．
19．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
20．在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A C A C C A B A
二、填空题
11．电荷的定向移动 正电荷 负电荷 正、负电荷 正电荷定向移动 正极 负极 相反 自由电子 相反、B、单向导电性、发光二极管
12．B到A
13．正 相反 正 负 负 正
14．L2 L1、L2 短路
15．电源 电 通路
16．吸引轻小物体 排斥 ②
17．正 金属球到金属箔片
18．电源 用电器 开关
19．L2和L3 L1和L3
20．断开 不亮 断路 通路 短路
