2021-2022学年人教版物理九年级节节过关
第十五章 第4节 电流的测量
一、单选题
1. 如图所示的四个电路中,要求用电流表测量通过灯L1的电流,其中符合要求的是( )
A. B. C. D.
2. 下列估测中,最接近真实情况的是( )
A.家庭节能灯的工作电流约为1A
B.初中生的平均体重约为50N
C.泰安地区夏季气温最高可达35°C以上
D.正常步行速度约为1km/h

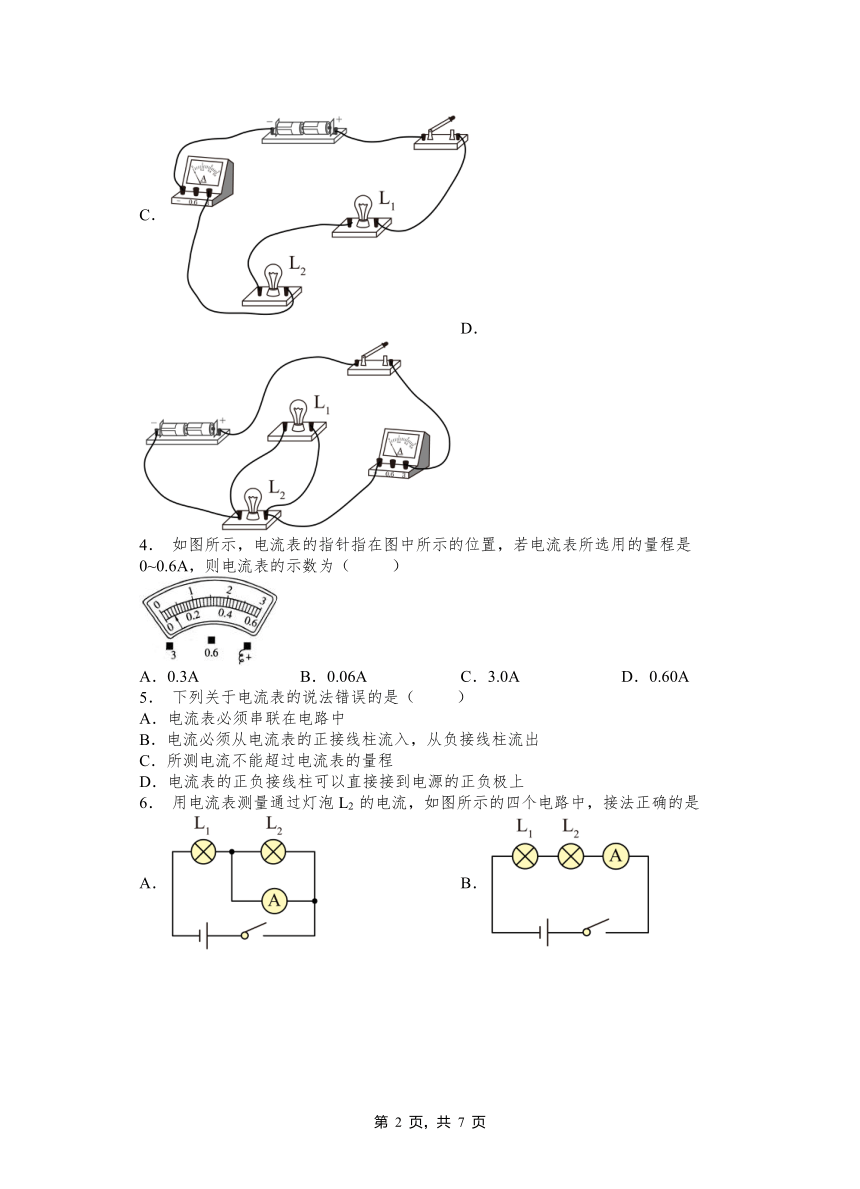

3. 如图所示的电路中,开关闭合后,要损坏电流表的是( )
A. B.
C. D.
4. 如图所示,电流表的指针指在图中所示的位置,若电流表所选用的量程是0~0.6A,则电流表的示数为( )
A.0.3A B.0.06A C.3.0A D.0.60A
5. 下列关于电流表的说法错误的是( )
A.电流表必须串联在电路中
B.电流必须从电流表的正接线柱流入,从负接线柱流出
C.所测电流不能超过电流表的量程
D.电流表的正负接线柱可以直接接到电源的正负极上
6. 用电流表测量通过灯泡L2 的电流,如图所示的四个电路中,接法正确的是
A. B.
C. D.
7. 在如图所示电路中:
(1)只能测定小灯泡L2中电流的是( )
(2)会烧坏电流表的错误接法是( )
8. 在如图所示的电路中,能正确测出通过灯泡L1的电流的是( )
A. B. C. D.
9. 如图所示,小强把电流表并联在灯L的两端。此时如果闭合开关,一定会发生( )
A.电源短路 B.电流表损坏 C.的灯丝烧断 D.不亮
10.如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是( )
A.M接a,N接b B.M接d,N接a
C.M接c,N接d D.M接d,N接c
二、填空题
11.使用电流表测电路中的电流时先要校正指针零点,如果指针在零刻度线偏右处,未经校正,使用这个电流表测量电流时,测量结果比实际值_________。
12.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
13.使用电流表测电流之前应注意两个事项:①检查指针是否指在________;②明确它的________和________.
14.单位及换算:2μA=______A,0.5A=______mA。
15.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
16.小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表______;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关,______继续进行实验。
17.用电流表测电流时,应将电流表________(填“串”或“并”)联在电路中,在图1中补画一根导线,使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示,通过小灯的电流为________A。
18.指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)
(1)如图甲所示的电路.
答:________.
(2)如图乙所示的电路
答:________.
19.小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图甲所示,则此时,电流是从导线_________(填(“a”或“b”)流入电流表:小红及时纠正错误,检查电路连接无误后,闭合开关,电流表指针如图乙所示,则此时电流表的读数为___________。
20.测量电流大小的仪表叫________,它的元件符号是________,电流表有两个量程,分别是________安和________安,测量普通白炽灯的电流用________的量程比较合适,这时它的分度值为________安.
2021-2022学年人教版物理九年级第十五章 第4节电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B B D B (1)C;(2)A A D C
二、填空题
11.偏大
12.电流强弱I安培A
13.零刻线量程分度值
14.2×10-6A 0.5×103
15.电流 500 0.5×106
16.正负接线柱反接 改接小量程
17.串 0.3
18.电流表的正、负接线柱接反了; 电流表并联在小灯泡的两端
19.a 0.32A
20.电流表; 0~0.6;0~3;0~0.6A;0.02A
