第十五章 第5节串、并联电路中电流的规律2021-2022学年人教版物理九年级同步练习（有答案）

2021-2022学年人教版物理九年级节节过关
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（ ）
A.通过灯L1的电流大 B.通过灯L2的电流大
C.通过灯L1、L2的电流一样大 D.条件不足，无法判断两灯中电流的大小
2． 若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（ ）
A．一样大 B．L2最大
C．L3最大 D．L1最大
3． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
4． 两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
5． 如图所示，当只闭合S1时，电流表的示数I1=0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时干路中的电流为I2，则（ ）
A.I1：I2=2：3 B.流过灯L2的电流为0.3A
C.流过灯L1、L2的电流之比为2：5 D.S2由闭合变为断开时，流过灯L1的电流变大
6． 甲乙两只灯泡串联后接在电路中，观察到甲灯泡比乙灯泡亮，则通过两只灯泡电流的关系是（ ）
A．I甲>I乙 B．I甲=I乙 C．I甲7． 如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（ ）
A．1.5A 0.3A B．0.3A 1.2A C．1.2A 0.3 A D．0.3A 1.5 A
8． 两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
9． 几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
10．小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B．
C． D．
二、填空题
11．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
12．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
13．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
14．如图所示电路中，开关闭合后，两灯都发光，电流表A1与A2指针指示的位置都如图所示，则通过灯L1电流是_____A，通过灯L2电流是_____A。
15．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。

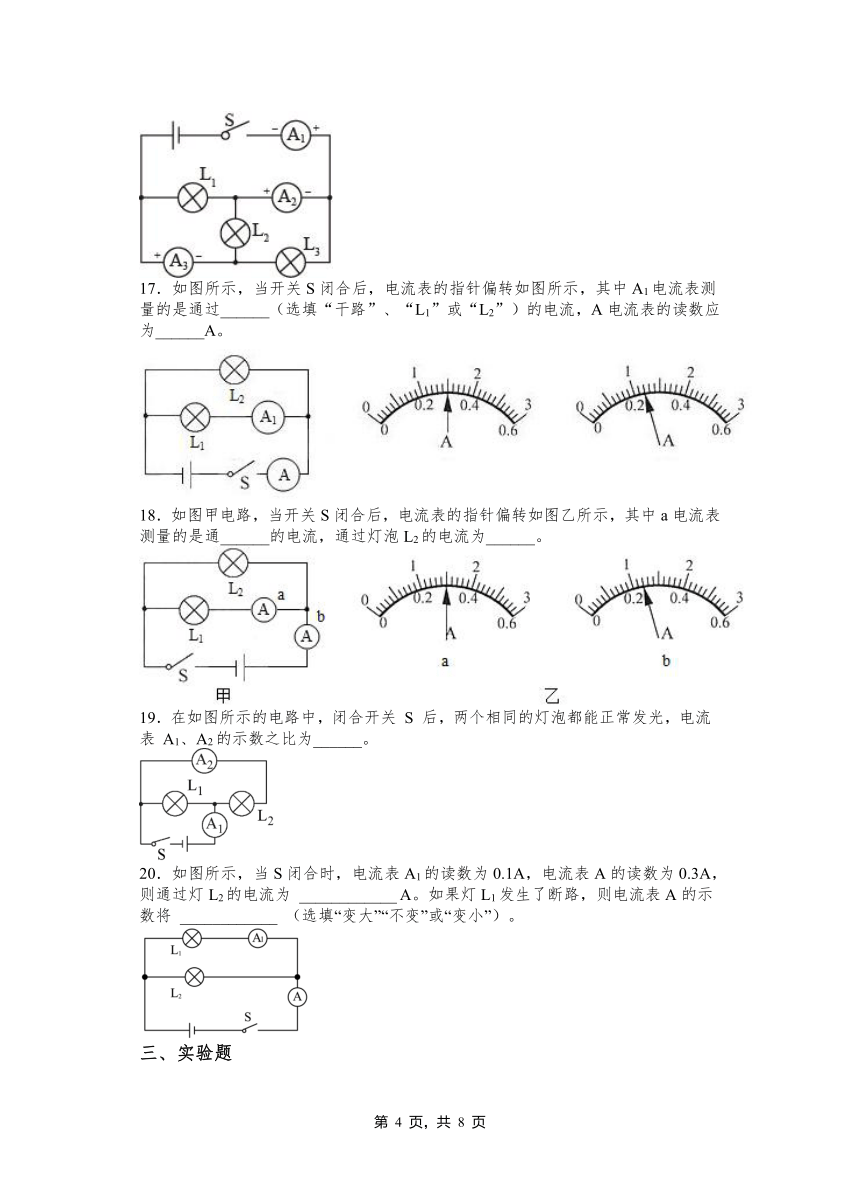

16．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
17．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
18．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
19．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
20．如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
三、实验题
21．探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
22．下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
2021-2022学年人教版物理九年级第十五章 第5节串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A D A B B C C B A
二、填空题
11．0.7
12．0.2 0.4
13．电路接触不良 串联电路各处电流相等
14．0.3 1.2
15．0.2 不同
16．0.3A 0.6A
17． 1.2
18．L1 0.9A
19．
20．0.2 变小
三、实验题
21．干路电流等于各支路电流之和 I=I1+I2
22．C 应换用不同规格的灯泡进行多次试验
