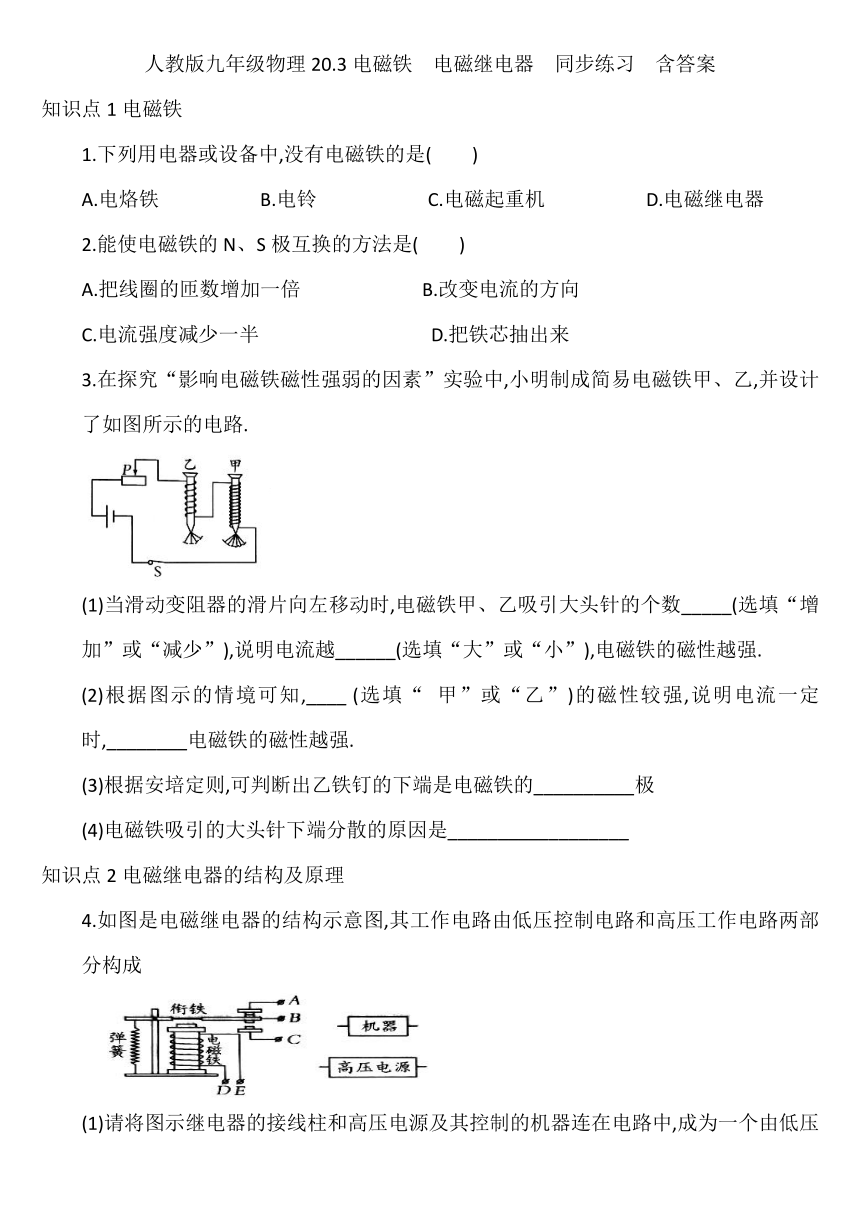

人教版九年级物理20.3电磁铁 电磁继电器 同步练习 含答案

人教版九年级物理20.3电磁铁 电磁继电器 同步练习 含答案
知识点1电磁铁
1.下列用电器或设备中,没有电磁铁的是( )
A.电烙铁 B.电铃 C.电磁起重机 D.电磁继电器
2.能使电磁铁的N、S极互换的方法是( )
A.把线圈的匝数增加一倍 B.改变电流的方向
C.电流强度减少一半 D.把铁芯抽出来
3.在探究“影响电磁铁磁性强弱的因素”实验中,小明制成简易电磁铁甲、乙,并设计了如图所示的电路.
(1)当滑动变阻器的滑片向左移动时,电磁铁甲、乙吸引大头针的个数_____(选填“增加”或“减少”),说明电流越______(选填“大”或“小”),电磁铁的磁性越强.
(2)根据图示的情境可知,____ (选填“ 甲”或“乙”)的磁性较强,说明电流一定时,________电磁铁的磁性越强.
(3)根据安培定则,可判断出乙铁钉的下端是电磁铁的__________极
(4)电磁铁吸引的大头针下端分散的原因是__________________
知识点2电磁继电器的结构及原理
4.如图是电磁继电器的结构示意图,其工作电路由低压控制电路和高压工作电路两部分构成
(1)请将图示继电器的接线柱和高压电源及其控制的机器连在电路中,成为一个由低压电路控制的高压工作电路.

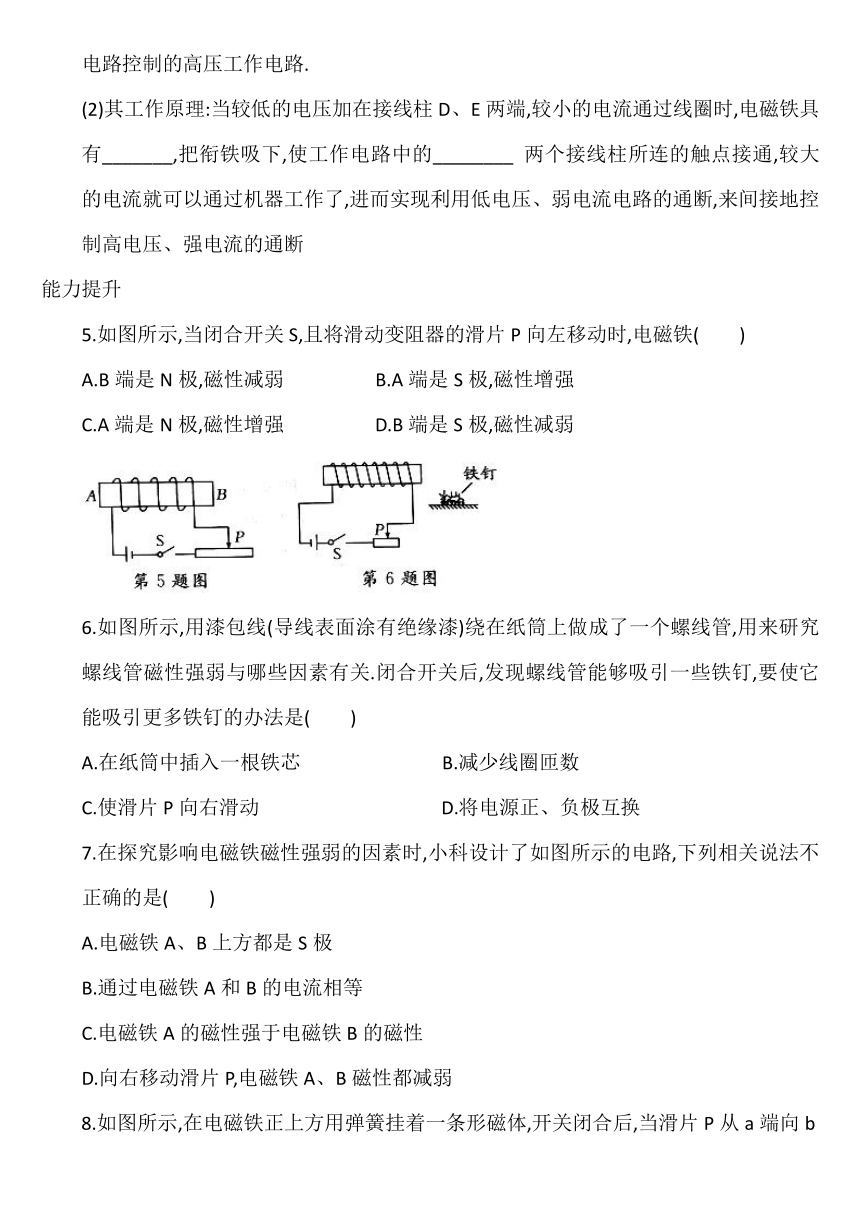

(2)其工作原理:当较低的电压加在接线柱D、E两端,较小的电流通过线圈时,电磁铁具有_______,把衔铁吸下,使工作电路中的________ 两个接线柱所连的触点接通,较大的电流就可以通过机器工作了,进而实现利用低电压、弱电流电路的通断,来间接地控制高电压、强电流的通断
能力提升
5.如图所示,当闭合开关S,且将滑动变阻器的滑片P向左移动时,电磁铁( )
A.B端是N极,磁性减弱 B.A端是S极,磁性增强
C.A端是N极,磁性增强 D.B端是S极,磁性减弱
6.如图所示,用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管,用来研究螺线管磁性强弱与哪些因素有关.闭合开关后,发现螺线管能够吸引一些铁钉,要使它能吸引更多铁钉的办法是( )
A.在纸筒中插入一根铁芯 B.减少线圈匝数
C.使滑片P向右滑动 D.将电源正、负极互换
7.在探究影响电磁铁磁性强弱的因素时,小科设计了如图所示的电路,下列相关说法不正确的是( )
A.电磁铁A、B上方都是S极
B.通过电磁铁A和B的电流相等
C.电磁铁A的磁性强于电磁铁B的磁性
D.向右移动滑片P,电磁铁A、B磁性都减弱
8.如图所示,在电磁铁正上方用弹簧挂着一条形磁体,开关闭合后,当滑片P从a端向b端滑动过程中,会出现的现象是( )
A.电流表示数变大,弹簧长度变长 B.电流表示数变大,弹簧长度变短
C.电流表示数变小,弹簧长度变短 D.电流表示数变小,弹簧长度变长
9.如图是一种温度自动报警器的原理图,在水银温度计中封入一段金属丝,金属丝下端所指示的温度为90℃.下列说法错误的是( )
A.报警器利用了水银导电和热胀冷缩的性质
B.报警器利用了电磁铁通电时有磁性、断电时磁性消失的特点
C.报警器中水银温度计和电磁铁串联在电路中
D.温度达到90℃时,报警器中的灯亮同时电铃响
10.某同学用一个电磁铁和滑动变阻器串联接入电路中,如图所示,闭合开关S后,小磁针静止时左端应为____极.当滑动变阻器的滑片P向上移动时,电磁铁的磁性将_____(选填“增强”“减弱”或“不变”).
11.如图所示的电路中,当开关S拨到a后,电磁铁左端为极,小磁针静止时,B端是___极;当开关S由a拨到b,调节滑动变阻器,使电流表的示数仍保持不变,则电磁铁的磁性______ (选填“增强”“不变”或“减弱”)
12.如图是研究巨磁电阻(GMR电阻在磁场中急剧减小)特性的原理示意图,闭合开关S1、S2后,电磁铁右端为____极,滑片P向左滑动过程中,指示灯明显变____(选填“亮”或“暗”)
答案
1.A
2.B
3.(1)增加
(2)甲线圈匝数越多
(3)N(北)
(4)大头针被磁化,同名磁极相互排斥
4.(1)
(2)磁性
5.B
6.A
7.A
8.B
9.D
10.S 增强
11.N S 减弱
12.S 亮
