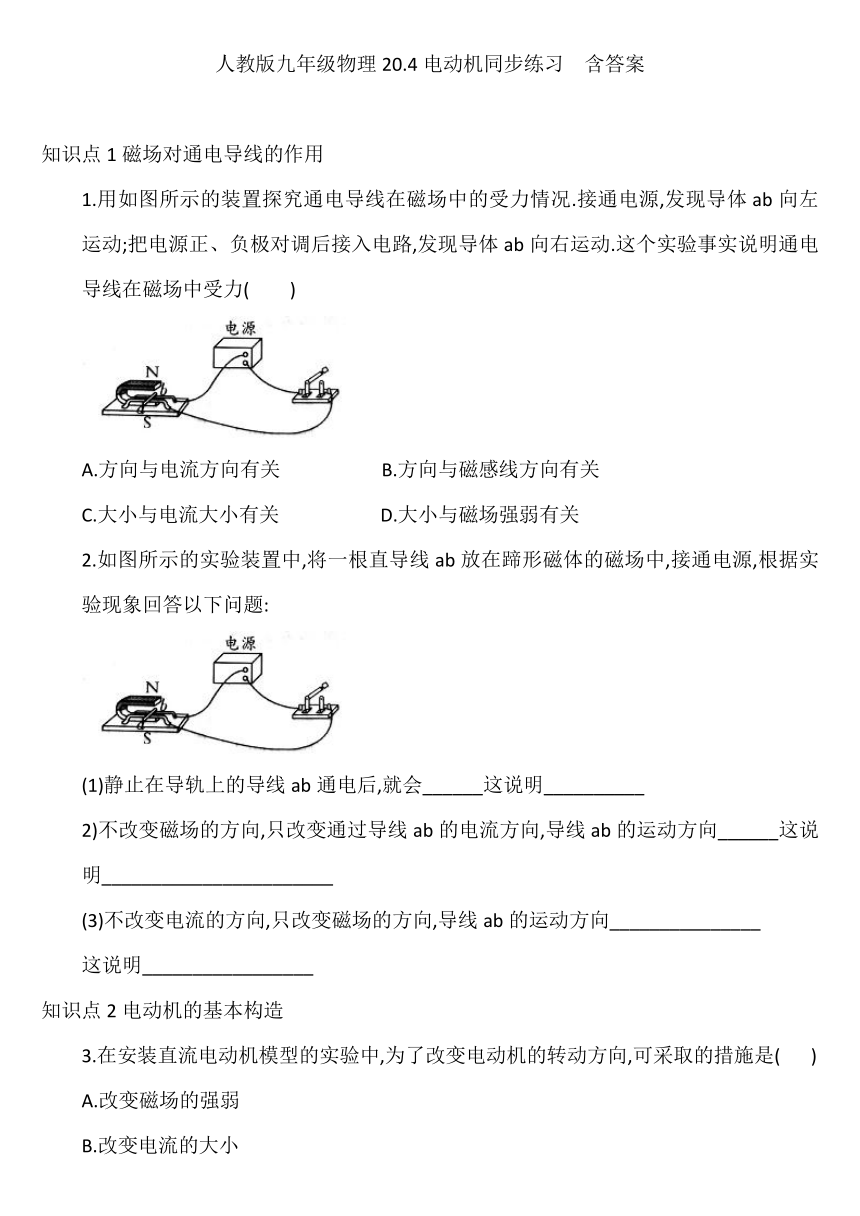

人教版九年级物理20.4电动机同步练习 含答案
知识点1磁场对通电导线的作用
1.用如图所示的装置探究通电导线在磁场中的受力情况.接通电源,发现导体ab向左运动;把电源正、负极对调后接入电路,发现导体ab向右运动.这个实验事实说明通电导线在磁场中受力( )
A.方向与电流方向有关 B.方向与磁感线方向有关
C.大小与电流大小有关 D.大小与磁场强弱有关
2.如图所示的实验装置中,将一根直导线ab放在蹄形磁体的磁场中,接通电源,根据实验现象回答以下问题:
(1)静止在导轨上的导线ab通电后,就会______这说明__________
2)不改变磁场的方向,只改变通过导线ab的电流方向,导线ab的运动方向______这说明_______________________
(3)不改变电流的方向,只改变磁场的方向,导线ab的运动方向_______________
这说明_________________
知识点2电动机的基本构造
3.在安装直流电动机模型的实验中,为了改变电动机的转动方向,可采取的措施是( )
A.改变磁场的强弱
B.改变电流的大小
C.只改变电流方向或只改变磁场方向
D.同时改变电流方向和磁场方向

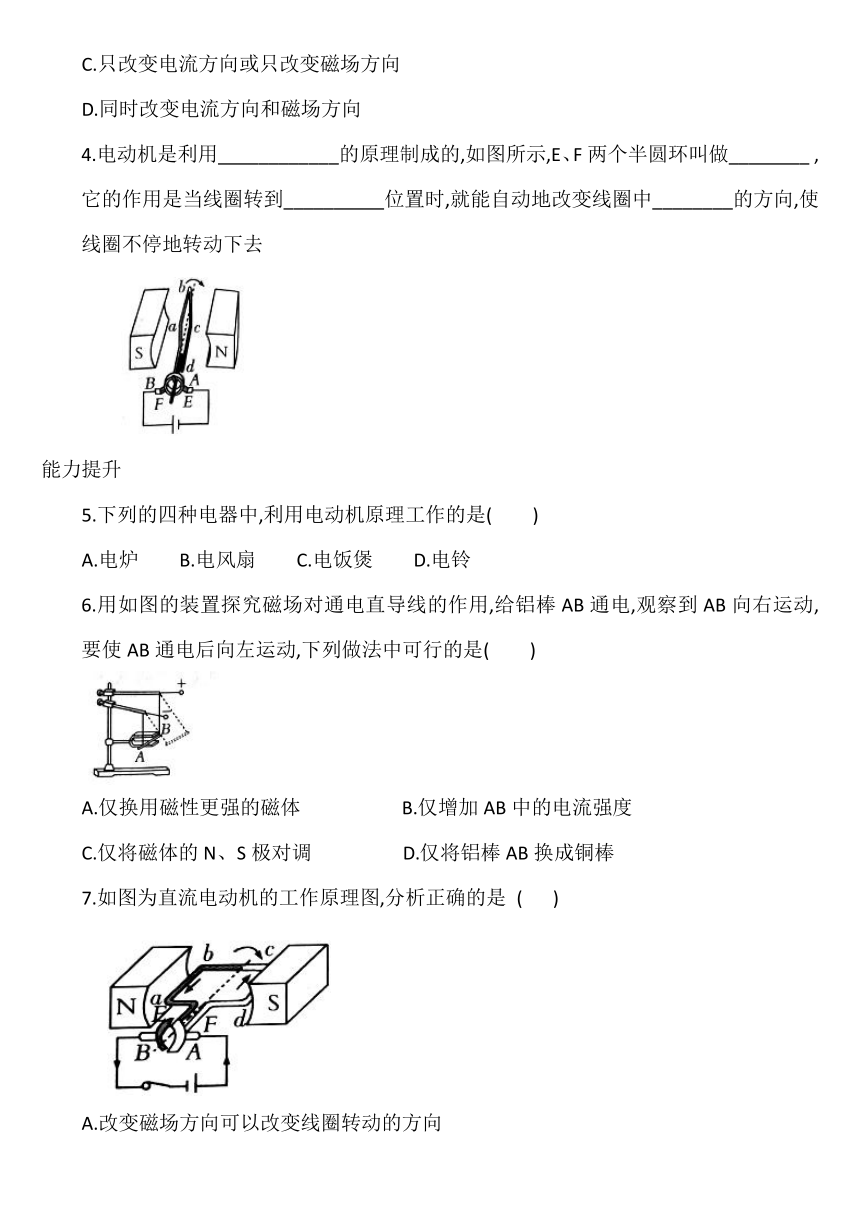

4.电动机是利用____________的原理制成的,如图所示,E、F两个半圆环叫做________ ,它的作用是当线圈转到__________位置时,就能自动地改变线圈中________的方向,使线圈不停地转动下去
能力提升
5.下列的四种电器中,利用电动机原理工作的是( )
A.电炉 B.电风扇 C.电饭煲 D.电铃
6.用如图的装置探究磁场对通电直导线的作用,给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中可行的是( )
A.仅换用磁性更强的磁体 B.仅增加AB中的电流强度
C.仅将磁体的N、S极对调 D.仅将铝棒AB换成铜棒
7.如图为直流电动机的工作原理图,分析正确的是 ( )
A.改变磁场方向可以改变线圈转动的方向
B.电动机通电后不转,一定是电路断路
C.电动机工作过程中,消耗的电能全部转化为机械能
D.线圈连续转动是靠电磁继电器来实现的
8.用如图所示的实验装置进行实验,下列说法 正确的是( )
A.该实验装置是用来研究电磁感应现象的
B.该装置与动圈式话筒原理相同
C.闭合开关,金属棒ab运动,此过程是把机械能转化为电能
D.将磁铁N、S极对调,同时改变金属棒ab中电流方向,导体棒运动方向不变
9.如图是某灵敏电流计的内部结构示意图,线圈在磁场中,指针与线圈相连.当线圈中有电流通过时,线圈会转动,原因是____________________若改变线圈中的电流方向,指针的偏转方向将______(选填“改变”或“不改变”).
10.电动机在现代生产、生活中有广泛的应用
(1)如图所示是电动机原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到_____使线圈转动起来
(2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中______来实现倒车
11.如图所示,闭合开关,静止的导体棒ab在轨道上向右运动,说明了通电导体在磁场中受到______的作用.若只将电源的正、负极对调,则导体棒ab将向______(选填“左”或“右”)运动;若只将蹄形磁体的N、S极对调,则导体棒ab将向_________(选填“左”或“右”)
综合素养
12.如图所示为小明同学制作的简易直流电动机模型.支架与电池两极相连,以漆包线矩形线圈引线为轴,一端漆皮全部刮去,另一端刮去上半周,将线圈放在带有磁体支架上,轻推线圈,线圈就会连续转动.关于此电机模型,下列说法正确的是( )
A.线圈在连续转动的过程中,存在断路现象
B.支架是用绝缘体做成的
C.线圈在越过平衡位置时,会自动改变线圈中的电流方向,使线圈连续转动
D.该模型是利用电磁感应的原理工作的
答案
1.A
2.(1)运动 通电导线在磁场中受到力的作用
(2)改变 磁场方向一定,导线ab的受力方向与电流方向有关
(3)改变 电流方向一定,导线ab的受力方向与磁场方向有关
3.C
4.通电线圈在磁场中受力转动 换向器 平衡 电流
5.B
6.C
7.A
8.D
9.通电线圈在磁场中受到力的作用 改变
10.(1)力的作用(2)电流的方向
11.力 左 左
12.A
