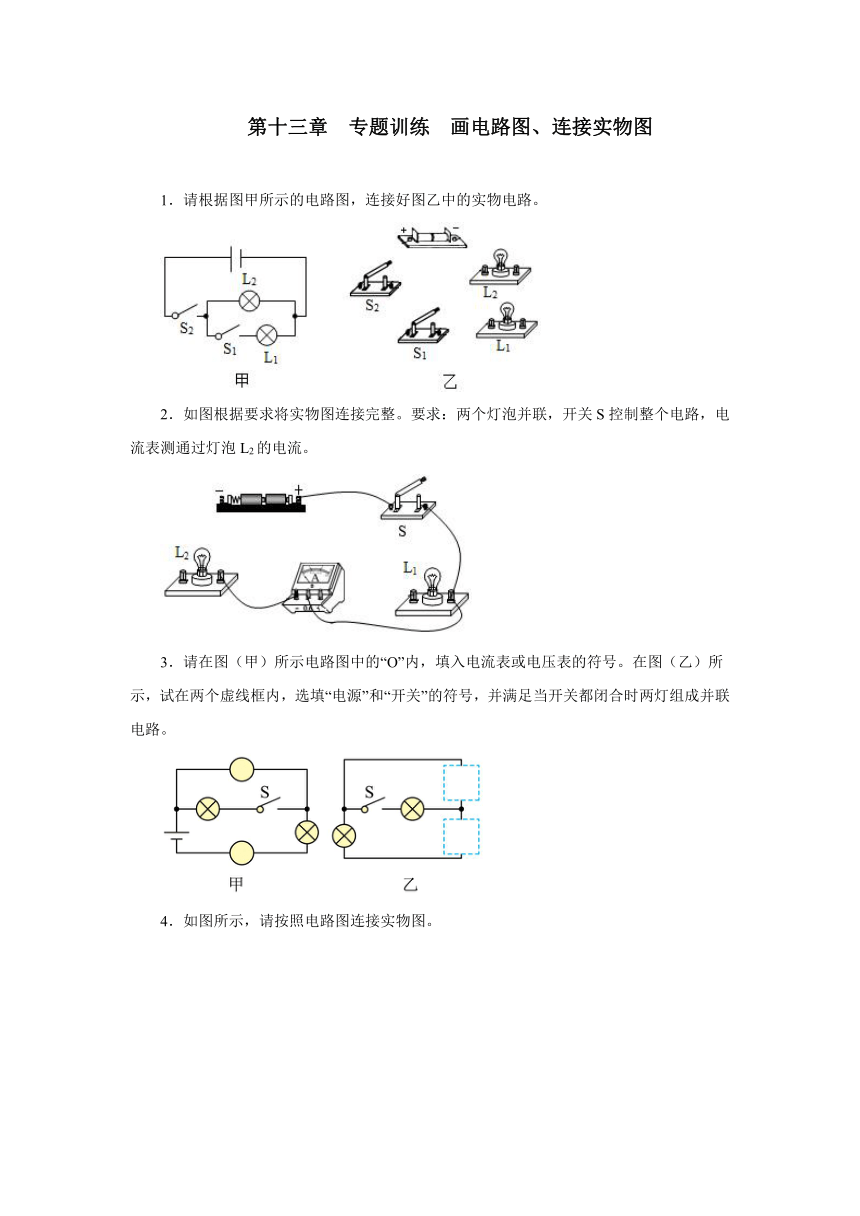

第十三章 专题训练 画电路图、连接实物图
1．请根据图甲所示的电路图，连接好图乙中的实物电路。
2．如图根据要求将实物图连接完整。要求：两个灯泡并联，开关S控制整个电路，电流表测通过灯泡L2的电流。
3．请在图（甲）所示电路图中的“O”内，填入电流表或电压表的符号。在图（乙）所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。

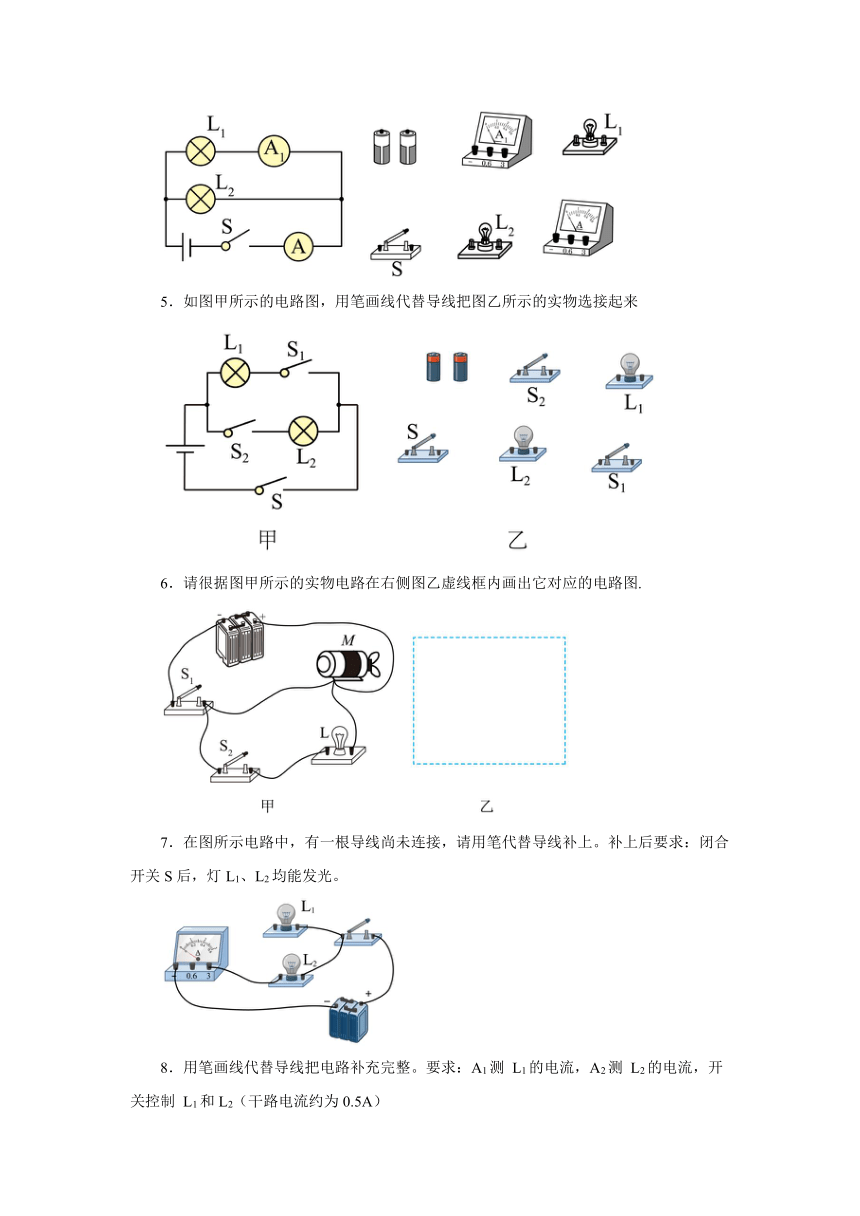

4．如图所示，请按照电路图连接实物图。
5．如图甲所示的电路图，用笔画线代替导线把图乙所示的实物选接起来
6．请很据图甲所示的实物电路在右侧图乙虚线框内画出它对应的电路图.
7．在图所示电路中，有一根导线尚未连接，请用笔代替导线补上。补上后要求：闭合开关S后，灯L1、L2均能发光。

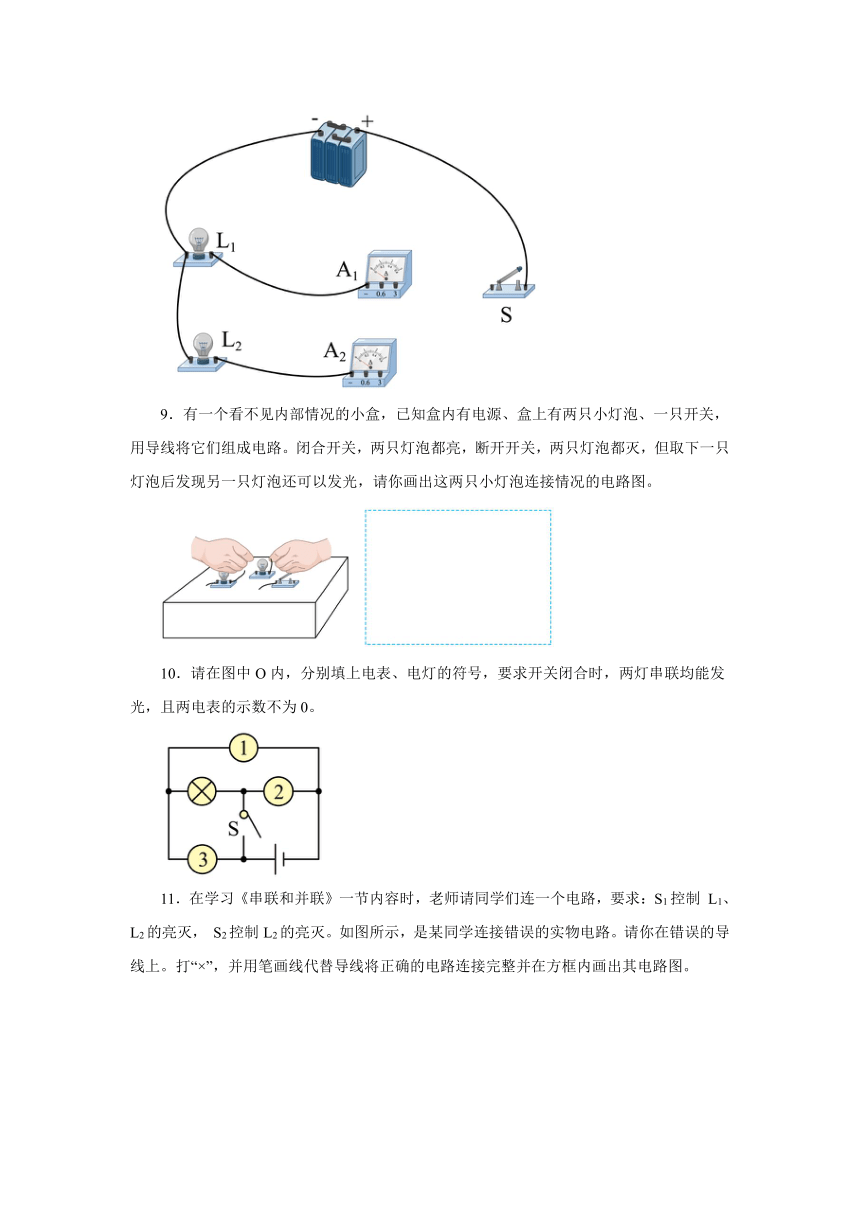

8．用笔画线代替导线把电路补充完整。要求：A1测 L1的电流，A2测 L2的电流，开关控制 L1和L2（干路电流约为0.5A）
9．有一个看不见内部情况的小盒，已知盒内有电源、盒上有两只小灯泡、一只开关，用导线将它们组成电路。闭合开关，两只灯泡都亮，断开开关，两只灯泡都灭，但取下一只灯泡后发现另一只灯泡还可以发光，请你画出这两只小灯泡连接情况的电路图。
10．请在图中O内，分别填上电表、电灯的符号，要求开关闭合时，两灯串联均能发光，且两电表的示数不为0。

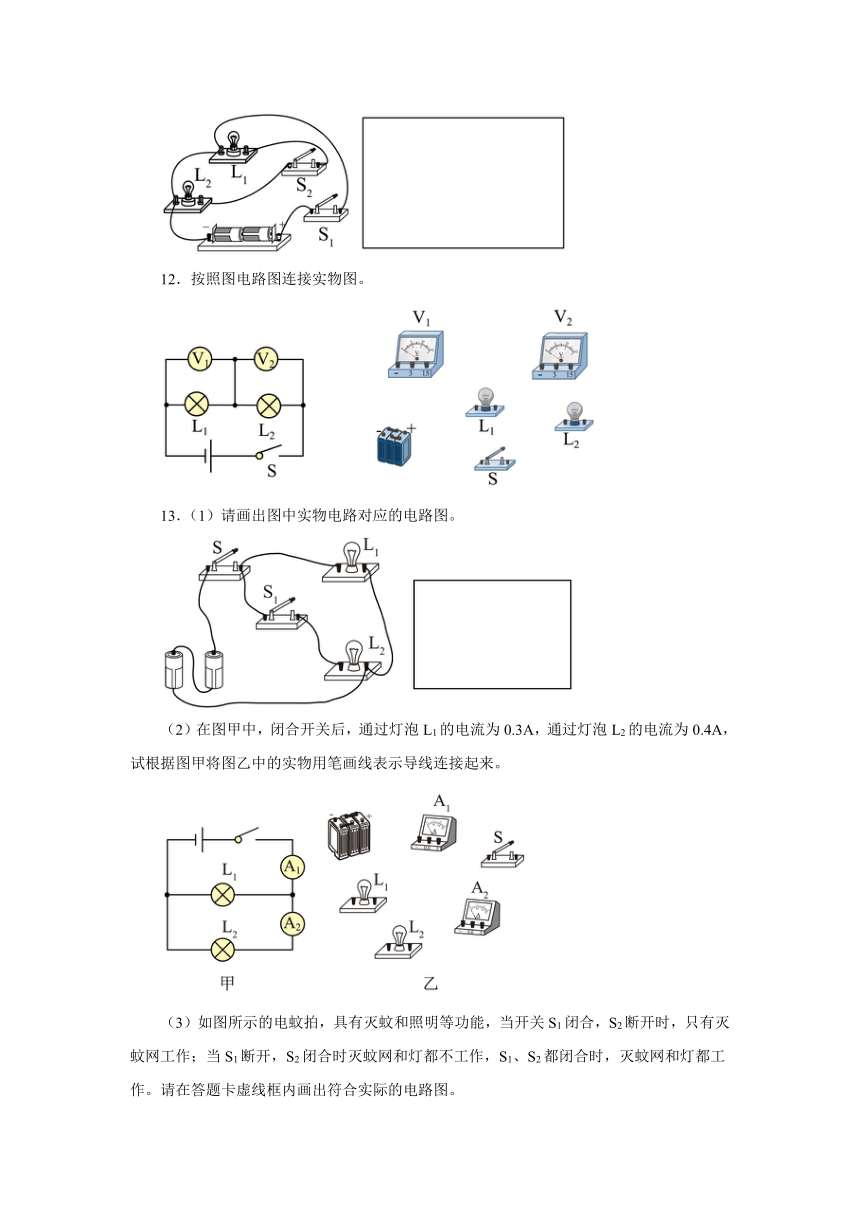

11．在学习《串联和并联》一节内容时，老师请同学们连一个电路，要求：S1控制 L1、L2的亮灭， S2控制L2的亮灭。如图所示，是某同学连接错误的实物电路。请你在错误的导线上。打“×”，并用笔画线代替导线将正确的电路连接完整并在方框内画出其电路图。
12．按照图电路图连接实物图。
13．（1）请画出图中实物电路对应的电路图。
（2）在图甲中，闭合开关后，通过灯泡L1的电流为0.3A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。

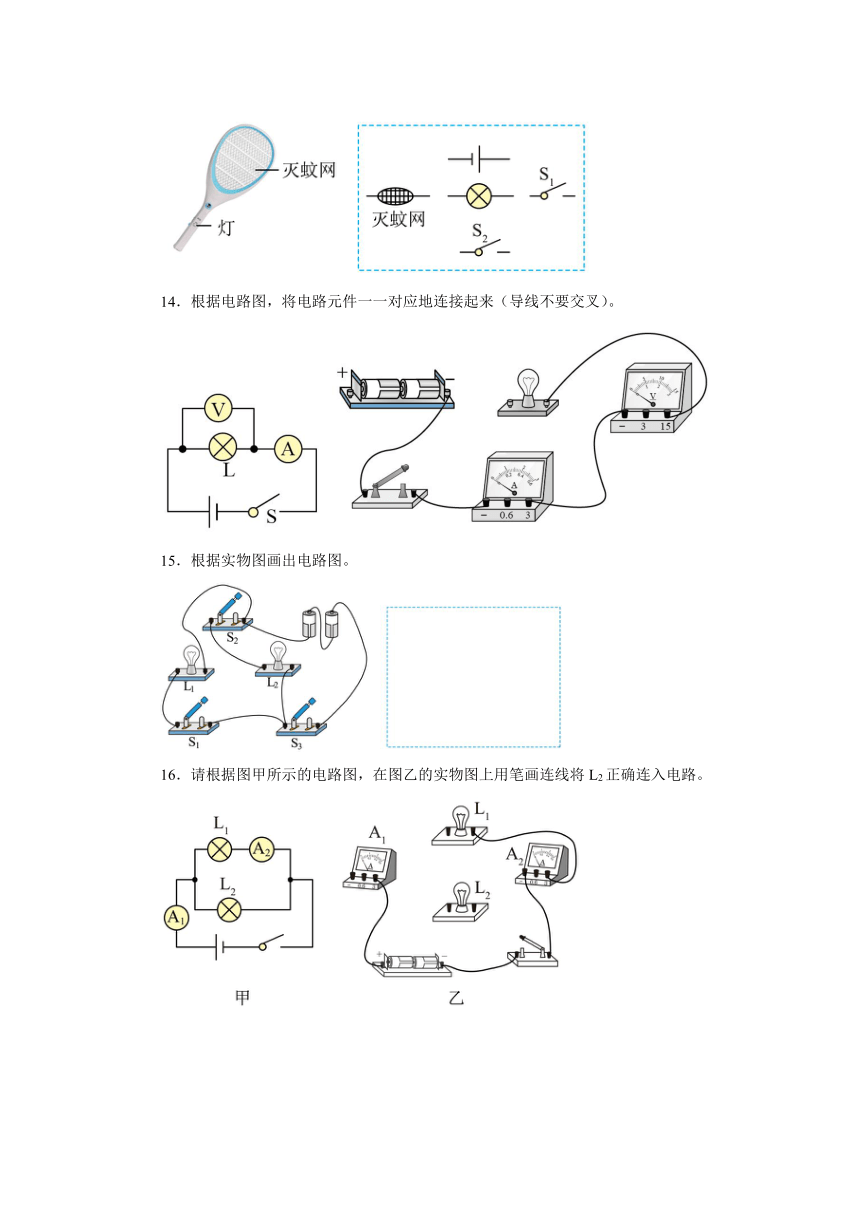

（3）如图所示的电蚊拍，具有灭蚊和照明等功能，当开关S1闭合，S2断开时，只有灭蚊网工作；当S1断开，S2闭合时灭蚊网和灯都不工作，S1、S2都闭合时，灭蚊网和灯都工作。请在答题卡虚线框内画出符合实际的电路图。
14．根据电路图，将电路元件一一对应地连接起来（导线不要交叉）。
15．根据实物图画出电路图。
16．请根据图甲所示的电路图，在图乙的实物图上用笔画连线将L2正确连入电路。
参考答案
1．
2．
3．；
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．（1）；（2）；（3）
14．
15．
16．
