第十三章电路初探章末测试卷2021—2022学年苏科版九年级物理上册（有答案）

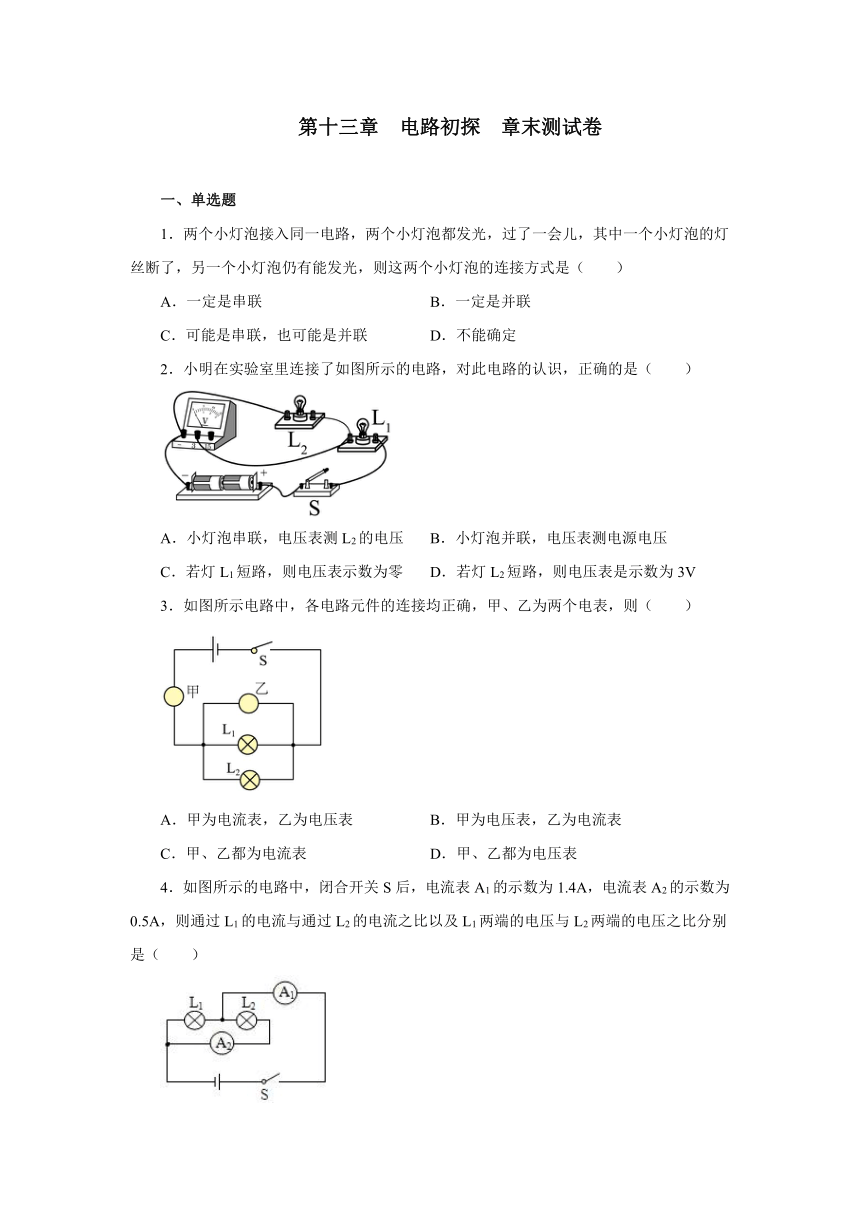

第十三章 电路初探 章末测试卷
一、单选题
1．两个小灯泡接入同一电路，两个小灯泡都发光，过了一会儿，其中一个小灯泡的灯丝断了，另一个小灯泡仍有能发光，则这两个小灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．不能确定
2．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（　　）
A．小灯泡串联，电压表测L2的电压 B．小灯泡并联，电压表测电源电压
C．若灯L1短路，则电压表示数为零 D．若灯L2短路，则电压表是示数为3V
3．如图所示电路中，各电路元件的连接均正确，甲、乙为两个电表，则（　　）
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙都为电流表 D．甲、乙都为电压表
4．如图所示的电路中，闭合开关S后，电流表A1的示数为1.4A，电流表A2的示数为0.5A，则通过L1的电流与通过L2的电流之比以及L1两端的电压与L2两端的电压之比分别是（　　）
A．9：5，1：1 B．1：1，5：9 C．14：5，1：1 D．1：1，9：5

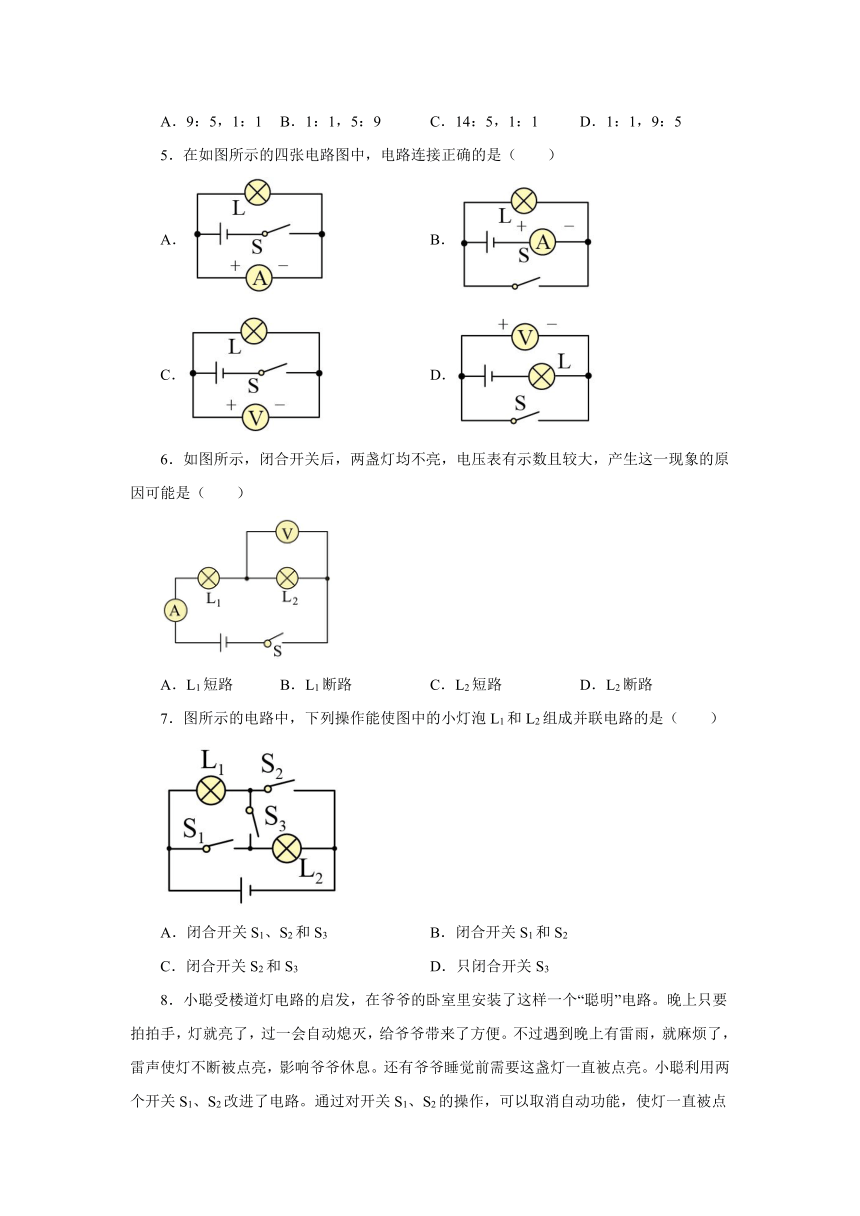

5．在如图所示的四张电路图中，电路连接正确的是（　　）
A． B．
C． D．
6．如图所示，闭合开关后，两盏灯均不亮，电压表有示数且较大，产生这一现象的原因可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
7．图所示的电路中，下列操作能使图中的小灯泡L1和L2组成并联电路的是（　　）
A．闭合开关S1、S2和S3 B．闭合开关S1和S2
C．闭合开关S2和S3 D．只闭合开关S3

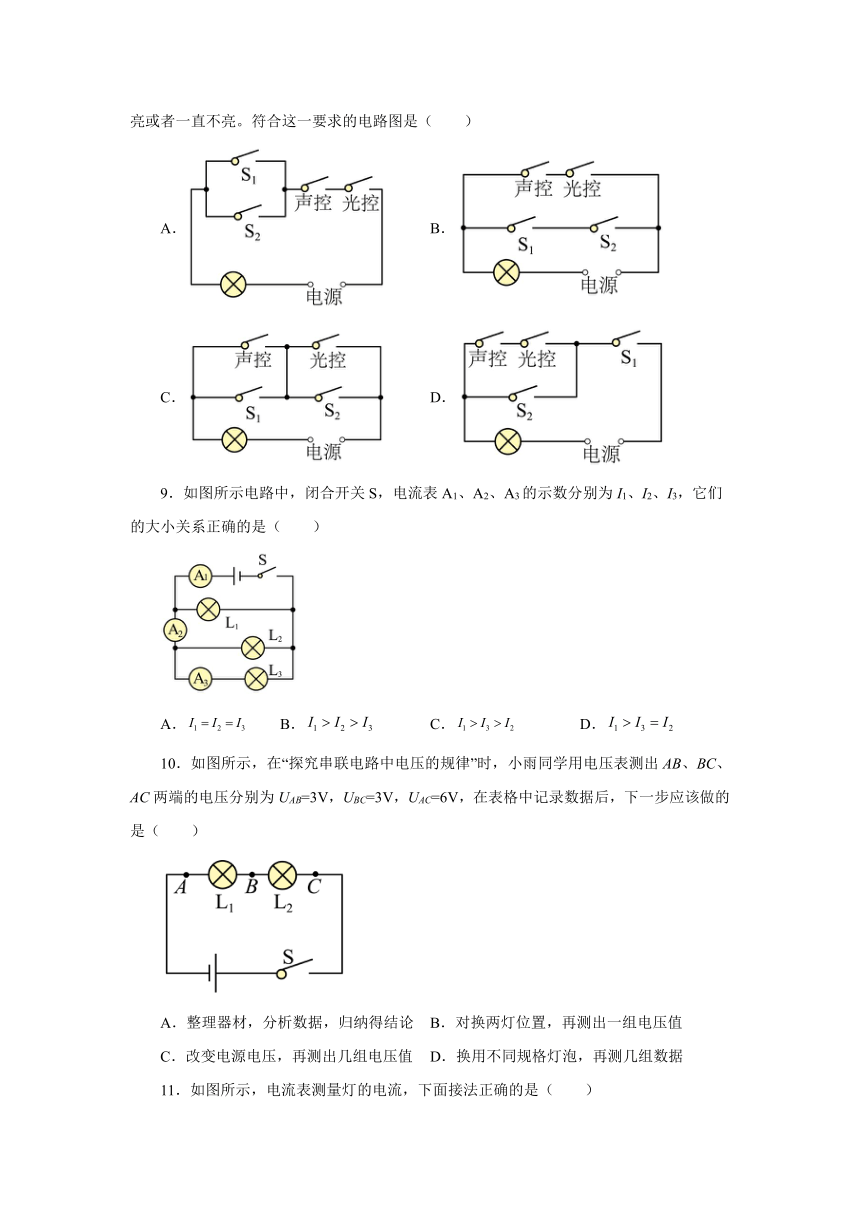

8．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（　　）
A． B．
C． D．
9．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A． B． C． D．
10．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，归纳得结论 B．对换两灯位置，再测出一组电压值
C．改变电源电压，再测出几组电压值 D．换用不同规格灯泡，再测几组数据

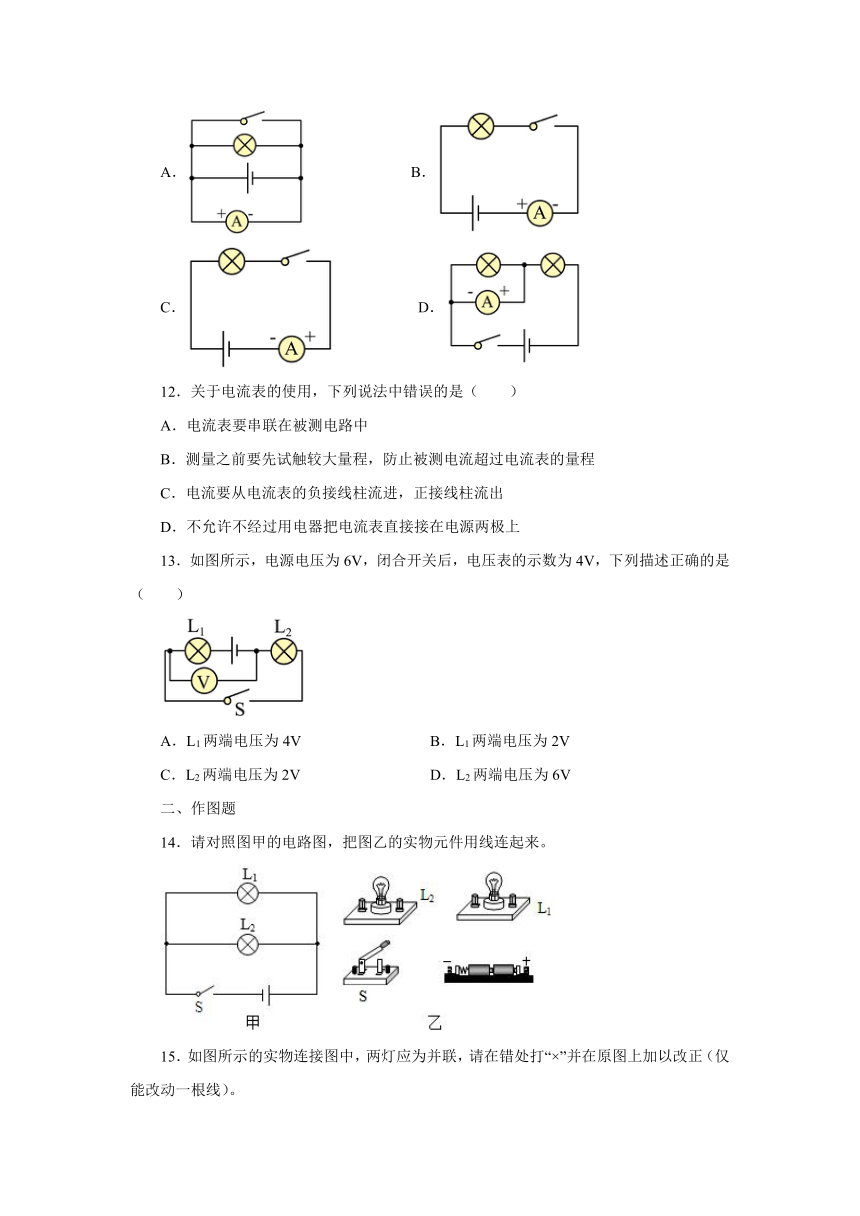

11．如图所示，电流表测量灯的电流，下面接法正确的是（　　）
A． B．
C． D．
12．关于电流表的使用，下列说法中错误的是（　　）
A．电流表要串联在被测电路中
B．测量之前要先试触较大量程，防止被测电流超过电流表的量程
C．电流要从电流表的负接线柱流进，正接线柱流出
D．不允许不经过用电器把电流表直接接在电源两极上
13．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）
A．L1两端电压为4V B．L1两端电压为2V
C．L2两端电压为2V D．L2两端电压为6V
二、作图题
14．请对照图甲的电路图，把图乙的实物元件用线连起来。

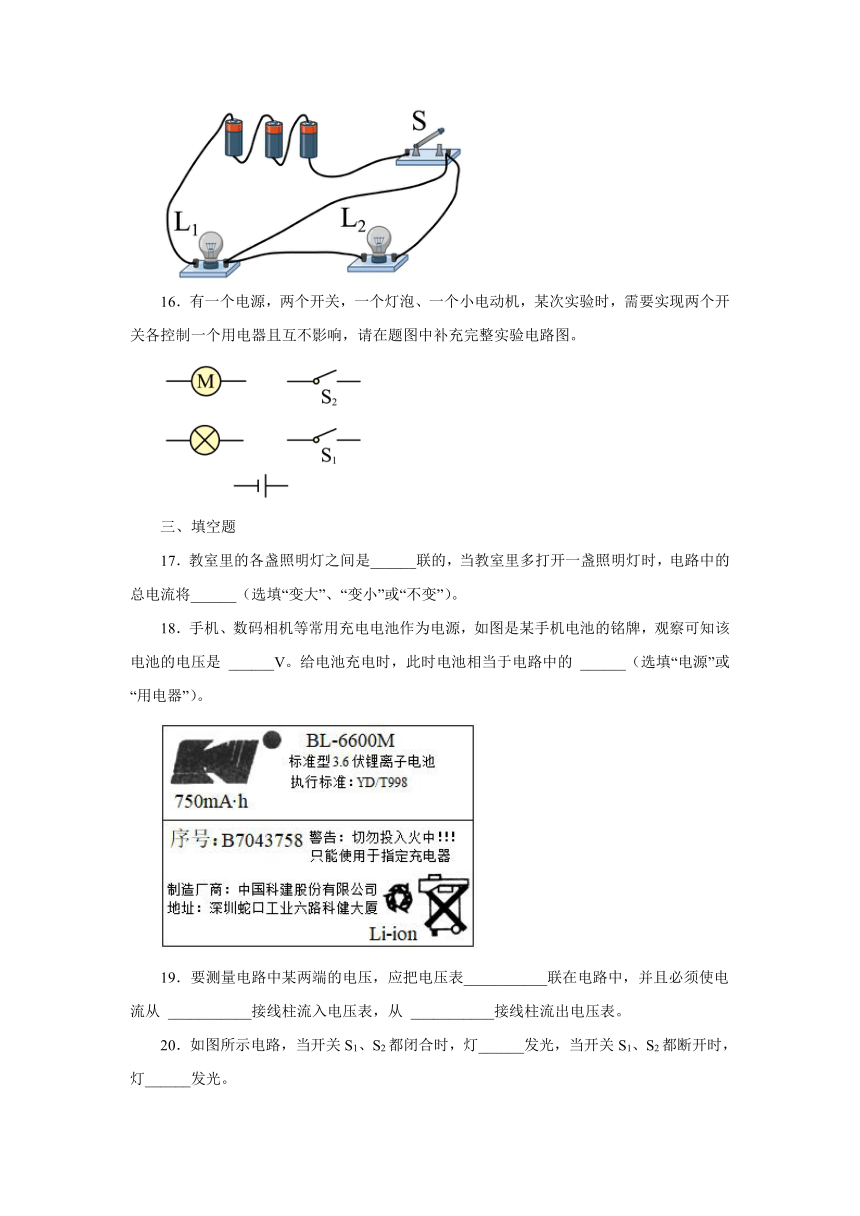

15．如图所示的实物连接图中，两灯应为并联，请在错处打“×”并在原图上加以改正（仅能改动一根线）。
16．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中补充完整实验电路图。
三、填空题
17．教室里的各盏照明灯之间是______联的，当教室里多打开一盏照明灯时，电路中的总电流将______（选填“变大”、“变小”或“不变”）。
18．手机、数码相机等常用充电电池作为电源，如图是某手机电池的铭牌，观察可知该电池的电压是 ______V。给电池充电时，此时电池相当于电路中的 ______（选填“电源”或“用电器”）。
19．要测量电路中某两端的电压，应把电压表___________联在电路中，并且必须使电流从 ___________接线柱流入电压表，从 ___________接线柱流出电压表。
20．如图所示电路，当开关S1、S2都闭合时，灯______发光，当开关S1、S2都断开时，灯______发光。
21．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，由此小阳认为这两个小灯泡的连接方式一定为串联。你______（选填“同意”或“不同意”）小阳的观点，理由是______。
22．如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示，当开关___________时，灭蚊拍只起到灭蚊作用；当开关___________时，灭蚊拍同时起到灭蚊和照明作用。（说清每个开关的情况）
23．在如下图所示电路中：
（1）若要两灯串联，应闭合开关___________；若要两灯并联，应闭合开关________；
（2）当开关S1断开S2、S3闭合时，能发光的灯是________，另一灯不能发光的原因是________。
（3）若并联时干路的电流如图乙电流表所示，流过L1灯的电流为0.30A，则流过L2灯的电流大小为_______A。
24．华灯初上，路灯的连接方式是______联。回到家中，按下开关，电灯亮了，开关与电灯的连接方式是______联。“充电宝”有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端连接方式是______联，用“充电宝”为手机充电时，手机相当于电路中的______。
25．如图所示，电源电压是3V且保持不变，S闭合后，电压表示数为2V，则灯L2两端的电压为______V；通过灯L1的电流______ （选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数将______ （选填“变大”、“变小”或“不变”），灯L1将______ （选填“不能发光”、“仍能发光”）。
26．如图所示，把两种不同材料的两金属片A和B插入土豆中，制成“土豆电池”。仔细观察电压表测量土豆电池的电压时指针所在的位置，并回答：这个电池的电压是______V，______片是它的正极（该空选“A”或“B”）。
四、实验题
27．小明和小丽一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，若要测量干路电流，应将电流表接在甲图中的 ___点，连接过程中小明采用了大量程试触法，指针偏转如图乙所示，则他下一步应 ___（多选）；
A．断开开关
B．将导线直接接到“3”接线柱
C．将导线换接到“0.6”接线柱
（2）小明在测量A处的电流时，发现电流表的指针偏转如图丙所示，原因是 ___。
28．实验室有如下器材：满足实验要求的电源一个、电压表一块，多个规格不同的灯泡，开关一个和导线若干。利用这些器材，设计一个实验证明：“在串联电路中，总电压等于各用电器两端的电压之和”。请你根据上述要求：
（1）补充实验步骤：
①开关 ______（选填“闭合”或“断开”），照电路图，将规格不同的灯泡L1、L2和电压表接入电路中。
②试触开关，确认电路正常后闭合开关S，______。
③断开开关S，把电压表并联在L1两端，试触开关，确认电路正常后闭合开关S，______。
④断开开关S，把电压表连接在L2两端，试触开关，确认电路正常后闭合开关S，测量L2两端的电压，并记录电压表示数U2。
⑤断开开关S，______，重复步骤②③④5次，将对应的电压值记入表格，并计算各用电器两端的电压之和U1+U2。
（2）设计实验数据记录表：______。
五、计算题
29．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。
30．如图所示，闭合开关后，电流表的示数为0.46A，电压表的示数为1.8V，电源电压为3V，则（要求写出计算过程）：
(1) L1两端的电压为多少？
(2)通过L2的电流为多少？
参考答案
1．B
2．A
3．A
4．A
5．C
6．D
7．B
8．D
9．B
10．D
11．C
12．C
13．B
14．
15．
16．
17．并 变大
18．3.6 用电器
19．并 正 负
20．L2、L3/L3、L2 L1、L3/L3、L1
21．不同意 两灯并联时，干路开关也可以使两灯同时发光，同时熄灭
22．S1闭合、S2断开 S1和S2都闭合
23．S2 S1、S3 L2 被短路 0.24
24．并 串 并 用电器
25．2 等于 变大 不能发光
26．0.3 B
27．C AC/CA 电流表的正负接线柱接反了
28．断开 测量出两个灯泡两端的总电压U 测量L1两端的电压，读出电压表的示数U1 换用不同规格的灯泡 见解析
29．0.1A
30．(1)1.2V；(2)0.64A
