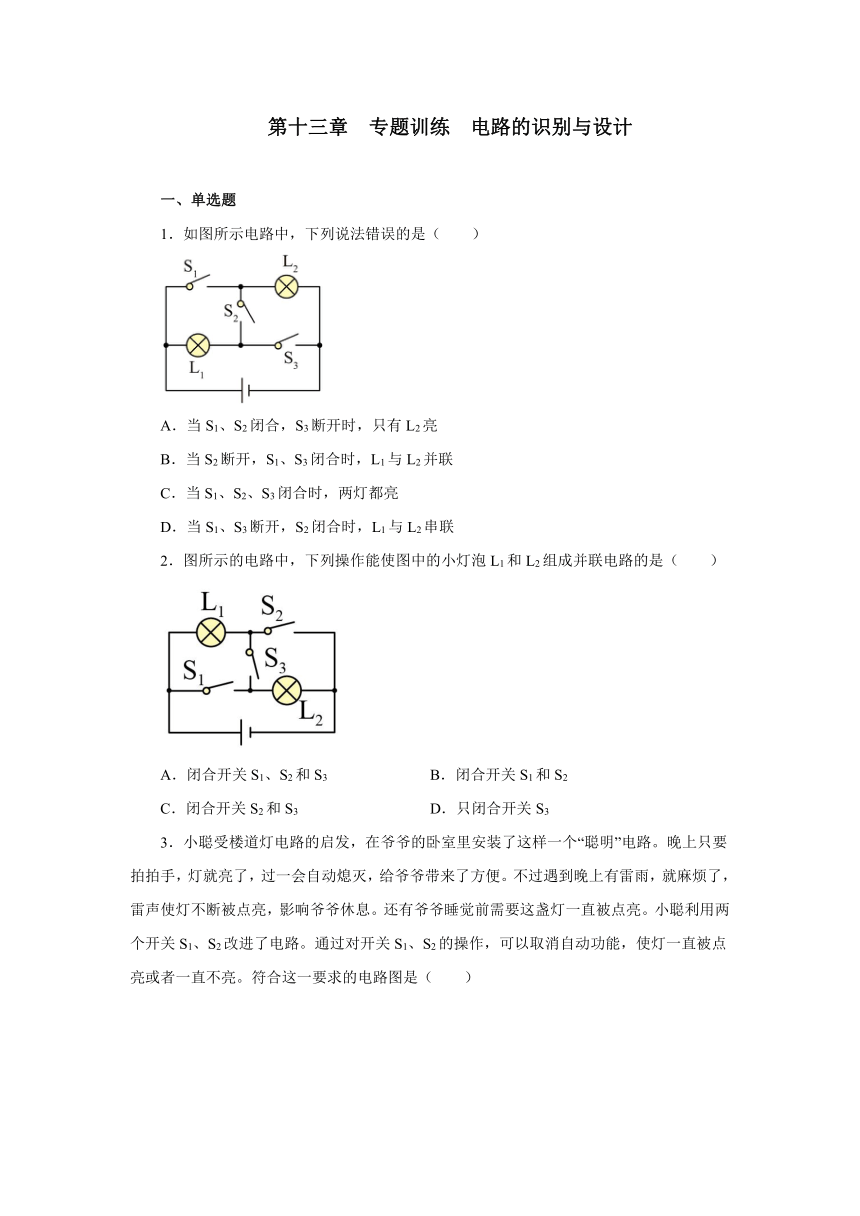

第十三章 专题训练 电路的识别与设计
一、单选题
1．如图所示电路中，下列说法错误的是（　　）
A．当S1、S2闭合，S3断开时，只有L2亮
B．当S2断开，S1、S3闭合时，L1与L2并联
C．当S1、S2、S3闭合时，两灯都亮
D．当S1、S3断开，S2闭合时，L1与L2串联
2．图所示的电路中，下列操作能使图中的小灯泡L1和L2组成并联电路的是（　　）
A．闭合开关S1、S2和S3 B．闭合开关S1和S2
C．闭合开关S2和S3 D．只闭合开关S3

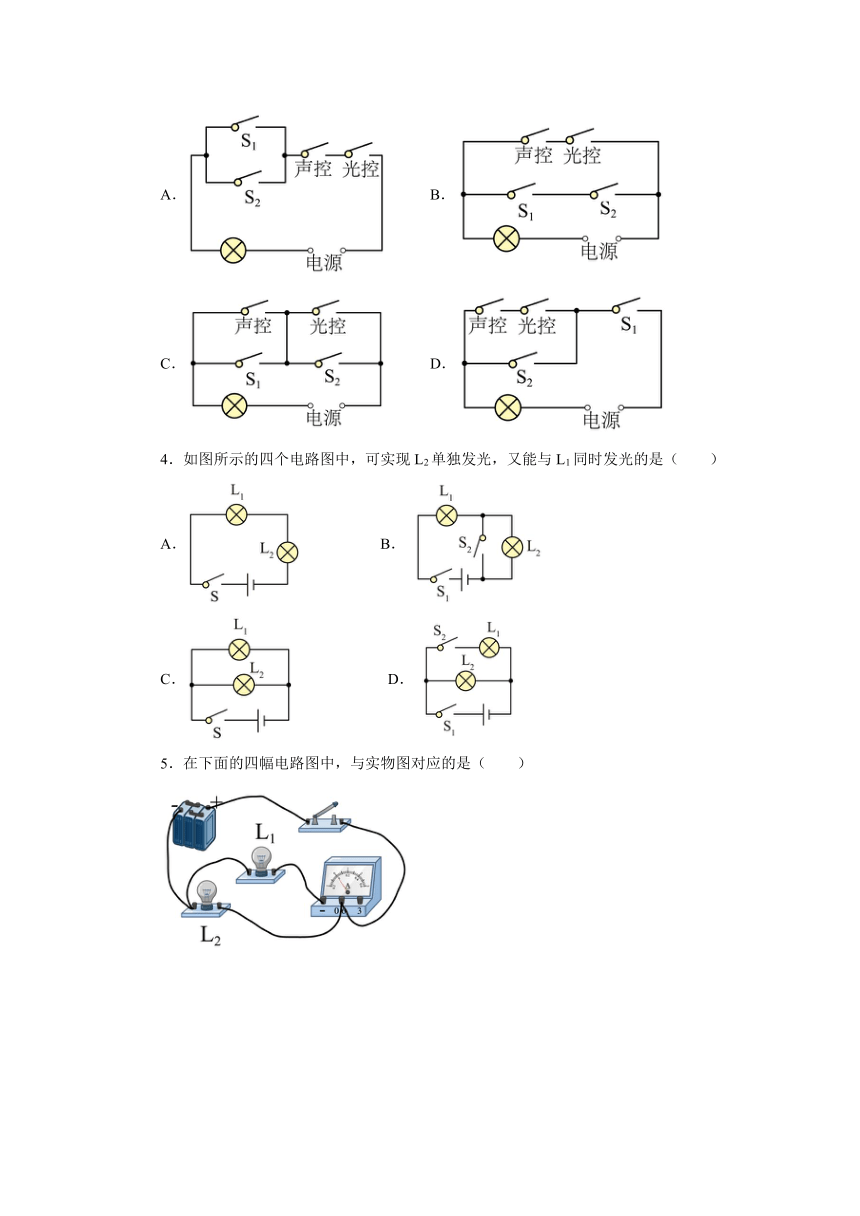

3．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（　　）
A． B．
C． D．
4．如图所示的四个电路图中，可实现L2单独发光，又能与L1同时发光的是（　　）
A． B．
C． D．

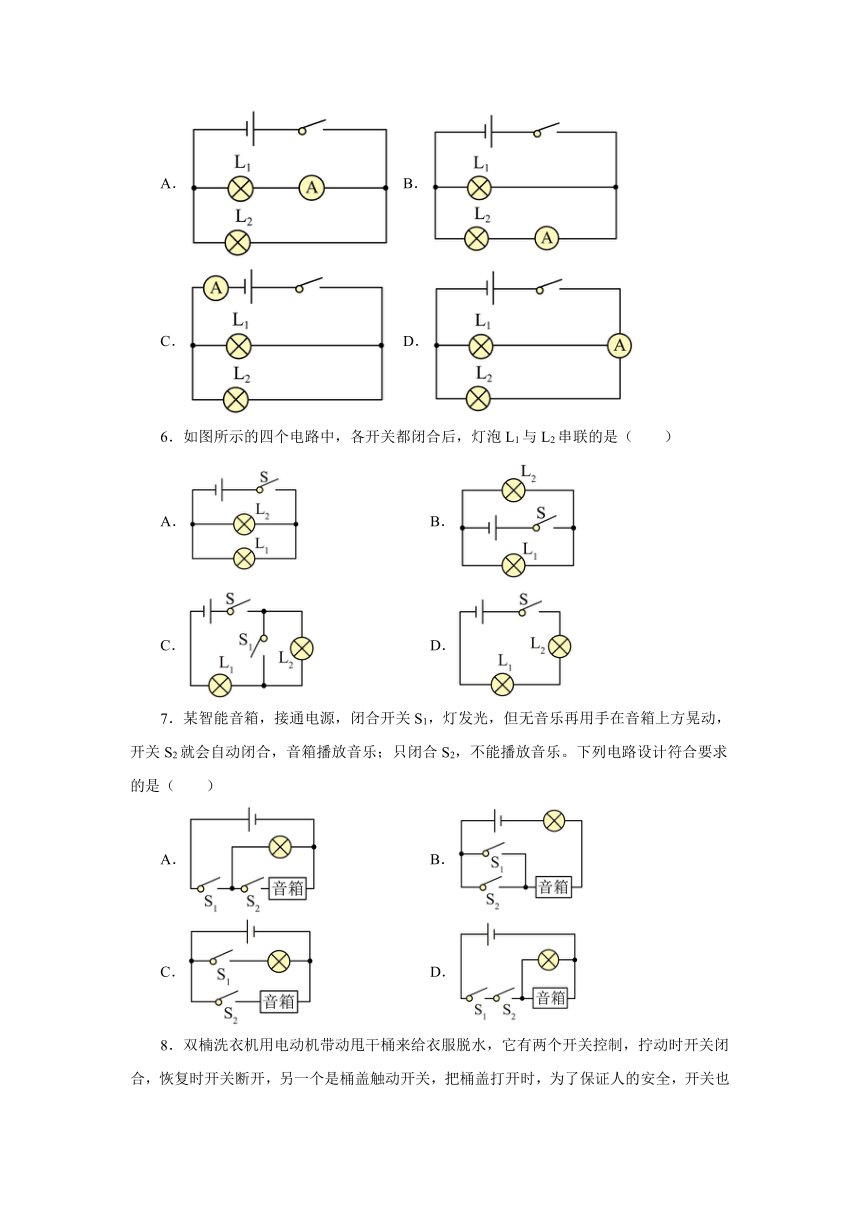

5．在下面的四幅电路图中，与实物图对应的是（　　）
A． B． C． D．
6．如图所示的四个电路中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．
7．某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）
A． B．
C． D．
8．双楠洗衣机用电动机带动甩干桶来给衣服脱水，它有两个开关控制，拧动时开关闭合，恢复时开关断开，另一个是桶盖触动开关，把桶盖打开时，为了保证人的安全，开关也能断开自动端电，也就是说这两个开关必须同时闭合，电动机才能工作，下面所示电路中符合上述要求的是（　　）
A． B．
C． D．
9．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。在下列四个电路中，符合要求的是（　　）
A． B．
C． D．

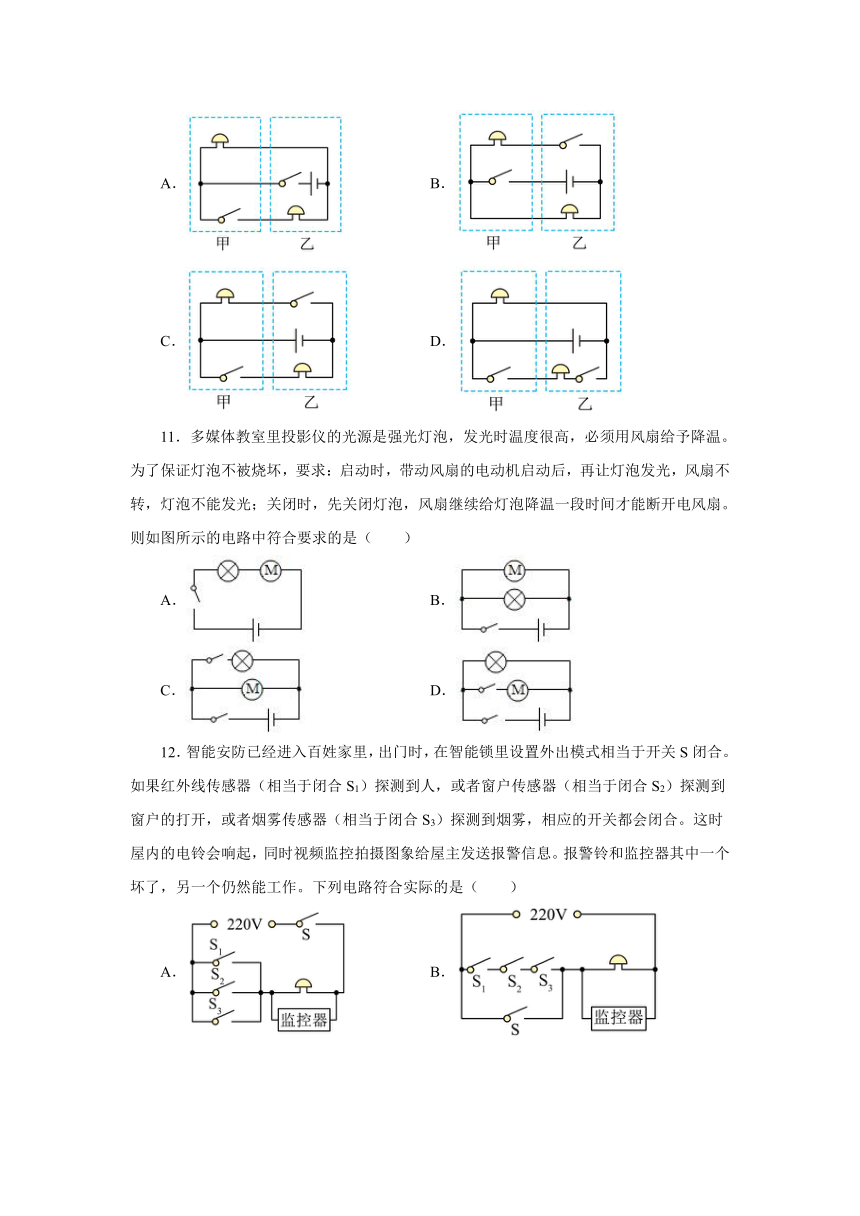

10．重庆实验外国语学校保安室的工作人员为方便沟通，在前后门两办公室各装一个电铃（虚线框内分别为甲、乙两个办公室）。要使任何一方闭合开关都只能使对方办公室内的电铃发声，则在图所示的电路中正确的是（　　）
A． B．
C． D．
11．多媒体教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了保证灯泡不被烧坏，要求：启动时，带动风扇的电动机启动后，再让灯泡发光，风扇不转，灯泡不能发光；关闭时，先关闭灯泡，风扇继续给灯泡降温一段时间才能断开电风扇。则如图所示的电路中符合要求的是（　　）
A． B．
C． D．
12．智能安防已经进入百姓家里，出门时，在智能锁里设置外出模式相当于开关S闭合。如果红外线传感器（相当于闭合S1）探测到人，或者窗户传感器（相当于闭合S2）探测到窗户的打开，或者烟雾传感器（相当于闭合S3）探测到烟雾，相应的开关都会闭合。这时屋内的电铃会响起，同时视频监控拍摄图象给屋主发送报警信息。报警铃和监控器其中一个坏了，另一个仍然能工作。下列电路符合实际的是（　　）
A． B．
C． D．
13．公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，提醒司机到公交站停车。下列电路图中符合要求的是（　　）
A． B．
C． D．
14．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
15．某景区安装了一种自动售水机，游客可以通过微信支付（闭合“自动”开关S1）或投币（闭合“投币”开关S2）后，再将出水开关S3按下，即可接通供水电机取水。下列简化电路中符合要求的是（　　）
A． B．
C． D．
16．平衡车是依靠电力驱动及人体平衡能力控制的代步工具，如图所示是某品牌的平衡车的控制电路图，要求电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（　　）
A． B．
C． D．
17．如图，许多小区都安装了智能门禁系统。该系统可实现：当业主车辆进出小区时，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。图中同学们设计的四种电路，可实现上述功能的是（　　）
A． B．
C． D．
二、填空题
18．如图所示的电路中，若要使灯L1、L2、L3串联，则应闭合开关___________，断开开关_______；若要使L1、L2并联，L3不亮，则应闭合开关________，断开开关________；若S1、S2、S3全部闭合，电路的连接方式是_________。
19．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是_______联的。
20．（1）如图甲所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是_______；若用导线将AC连起来，灯L1和L2的连接方式是_______；若用导线将AC连起来，再用另一条导线将AD连起来闭合开关，则灯_______会亮起来。
（2）如图乙所示，这是在一次实验时某同学连接的一个电路，当闭合开关后发现两灯泡都不亮，检査发现是因为图中多连了一根导线，而将电源短路，这是绝对不允许的。解决方法有二种：一可以去掉___________导线，将电路改成了串联电路：二可以去掉FG导线，再连接___________导线，将电路改成并联电路。
参考答案
1．C
2．B
3．D
4．D
5．A
6．D
7．A
8．A
9．C
10．C
11．C
12．A
13．C
14．B
15．B
16．B
17．C
18．S3 S1、S2 S1、S2 S3 L1、L2、L3并联
19．不能 串
20．并联 串联 L1 AF EG
