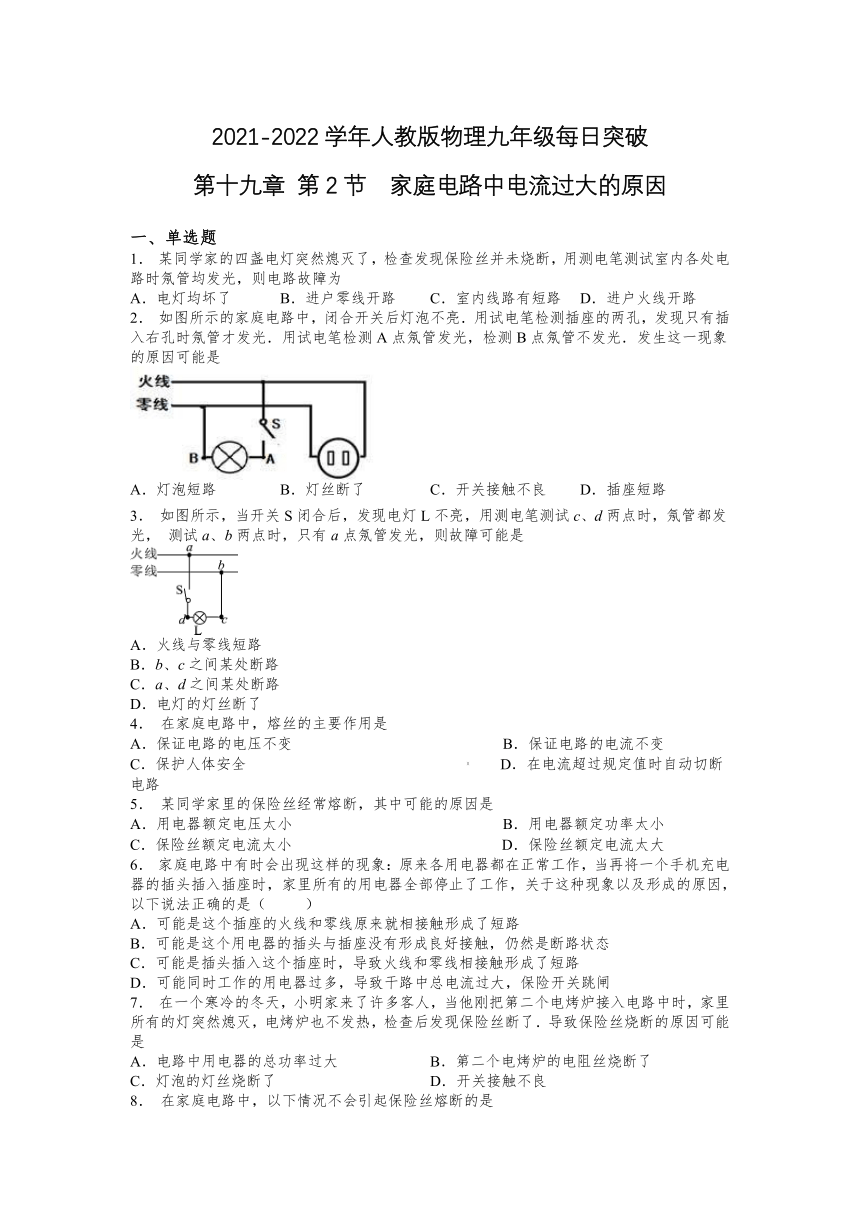

2021-2022学年人教版物理九年级每日突破
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
2． 如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
3． 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
4． 在家庭电路中，熔丝的主要作用是
A．保证电路的电压不变 B．保证电路的电流不变
C．保护人体安全 D．在电流超过规定值时自动切断电路
5． 某同学家里的保险丝经常熔断，其中可能的原因是
A．用电器额定电压太小 B．用电器额定功率太小
C．保险丝额定电流太小 D．保险丝额定电流太大
6． 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
7． 在一个寒冷的冬天，小明家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原因可能是
A．电路中用电器的总功率过大 B．第二个电烤炉的电阻丝烧断了
C．灯泡的灯丝烧断了 D．开关接触不良
8． 在家庭电路中，以下情况不会引起保险丝熔断的是

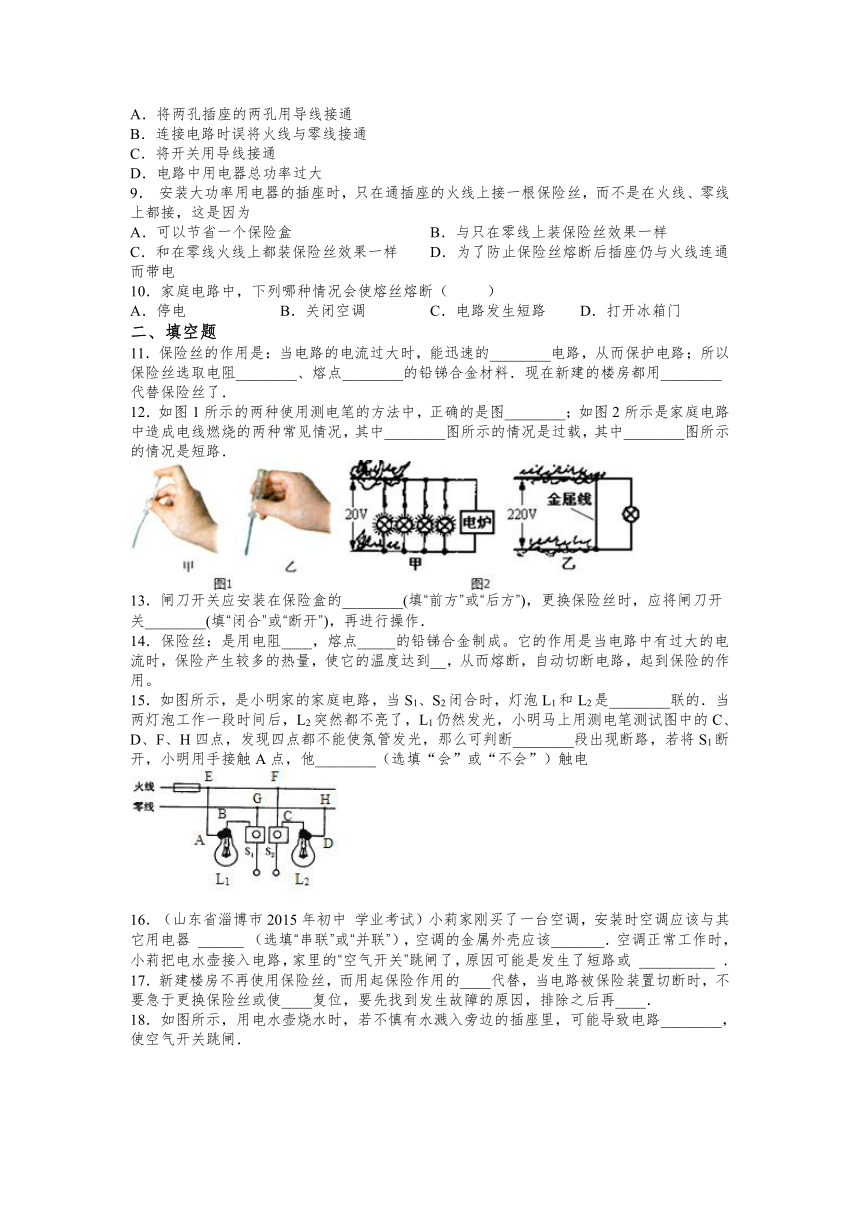

A．将两孔插座的两孔用导线接通
B．连接电路时误将火线与零线接通
C．将开关用导线接通
D．电路中用电器总功率过大
9． 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为
A．可以节省一个保险盒 B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样 D．为了防止保险丝熔断后插座仍与火线连通而带电
10．家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
二、填空题
11．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
12．如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
13．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
14．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
15．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电
16．（山东省淄博市2015年初中 学业考试）小莉家刚买了一台空调，安装时空调应该与其它用电器 ______ （选填“串联”或“并联”），空调的金属外壳应该_______．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或 __________ ．
17．新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____．
18．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
19．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W．
20．“漏电保护器”的作用是____________________．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B B D C C A C D C
二、填空题
11．切断 比较大比较低空气开关
12．甲； 甲； 乙．
13．前方 断开
14．大 高 熔点
15．并 EF 会
16．并联 接地 用电器的总功率过大
17．空气开关 空气开关 恢复供电
18．短路
19．短路 总功率 4400
20．电流对人体造成伤害时，自动切断电路，对人起保护作用．
