第十五章 第2节电流和电路2021-2022学年人教版物理九年级（含答案）

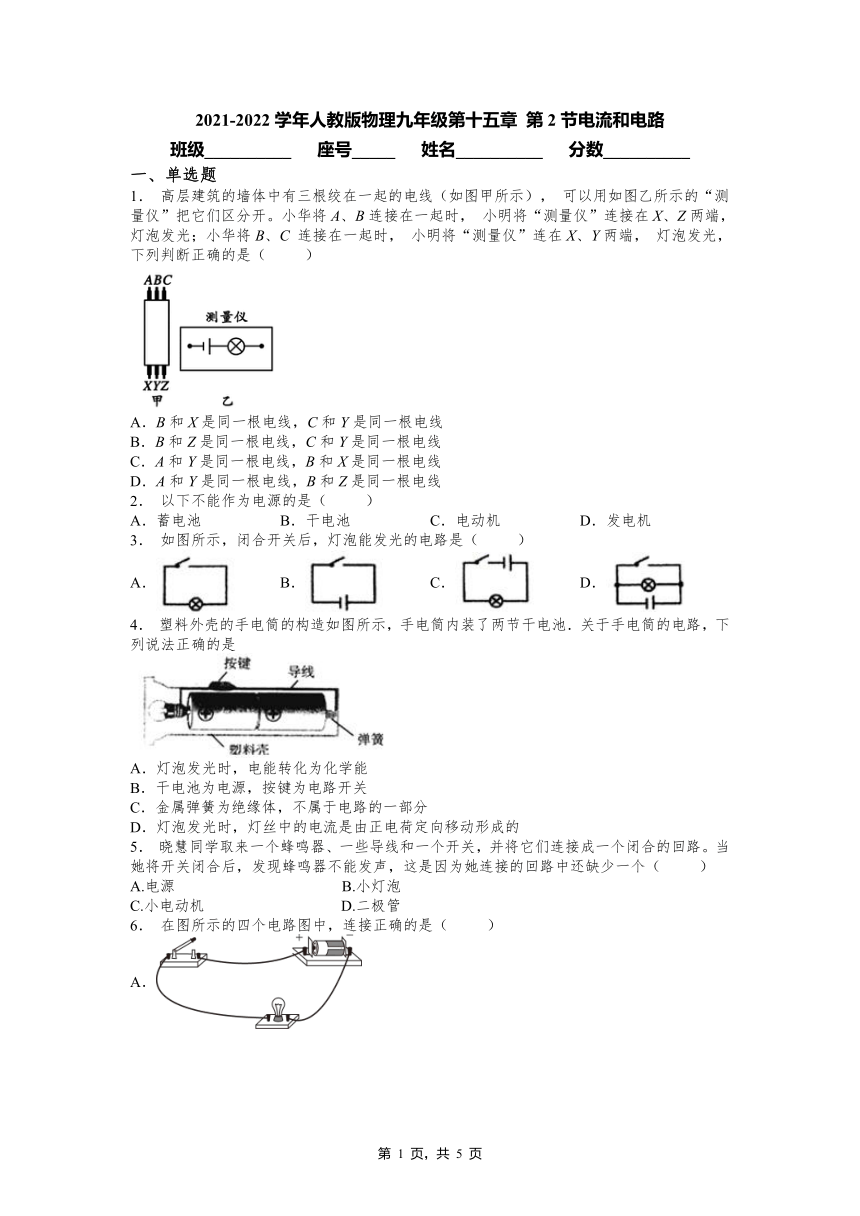

2021-2022学年人教版物理九年级第十五章 第2节电流和电路
班级__________ 座号_____ 姓名__________ 分数__________
一、单选题
1． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
2． 以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
3． 如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
4． 塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
5． 晓慧同学取来一个蜂鸣器、一些导线和一个开关，并将它们连接成一个闭合的回路。当她将开关闭合后，发现蜂鸣器不能发声，这是因为她连接的回路中还缺少一个（ ）
A.电源 B.小灯泡
C.小电动机 D.二极管
6． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
7． 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
8． 如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．g和h C．c和d D．e和f
9． 关于电现象，下列说法正确的是（ ）
A．只要有电压就一定有电流
B．电源是将化学能转化为电能的装置
C．只有正电荷发生定向移动才能形成电流
D．金属导体中的电流方向与自由电子定向移动方向相反
第II卷（非选择题）
请点击修改第II卷的文字说明
10．发光二极管简称LED，如图所示，把LED接入电路。闭合开关后LED正常发光。以下说法正确的是（ ）
A.电源左端是正极 B.电源右端是正极
C.LED是电路中的开关 D.把电源正、负极对调，LED也会发光
二、填空题
11．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
12．电路中有持续电流的条件：一要有_______；二是电路是________。
13．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度详解，房卡的作用相当于电路中的________。
14．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
15．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
16．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
17．电流通过半导体二极管时只能从它的一端流向另一端，不能 流动。电流流过时能发光的二极管叫 ，可用来做指示灯。
18．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
19．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
20．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C B A A C B D A
二、填空题
11．开关 用电器
12．电源 通路
13．开关
14．正 相反 正 负 负 正
15．L2和L3 L1和L3
16．正 金属球到金属箔片
17．反向 发光二极管
18．B到A
19．自由电子 负 正电荷 正 负
20．断路 短路 通路
