2021-2022学年人教版物理九年级每日突破

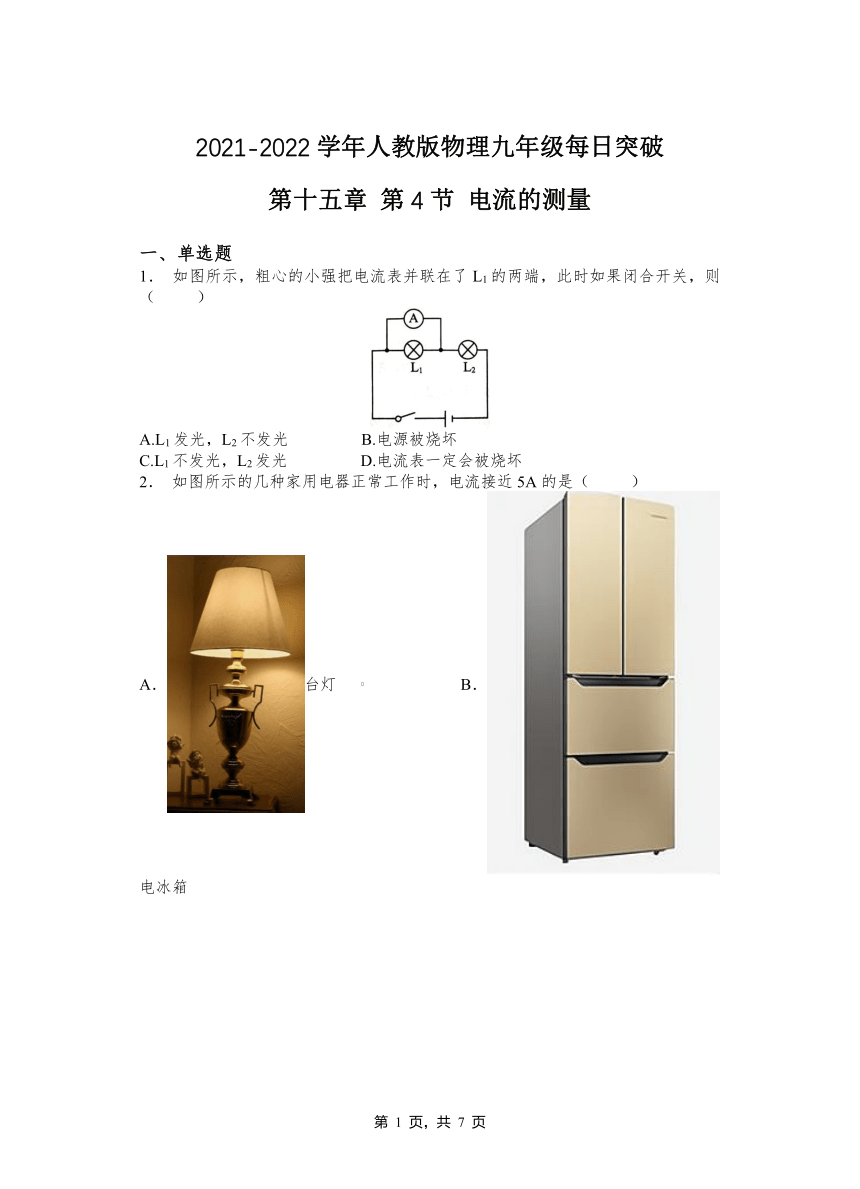

第十五章 第4节 电流的测量
一、单选题
1． 如图所示，粗心的小强把电流表并联在了L1的两端，此时如果闭合开关，则（ ）
A.L1发光，L2不发光 B.电源被烧坏
C.L1不发光，L2发光 D.电流表一定会被烧坏

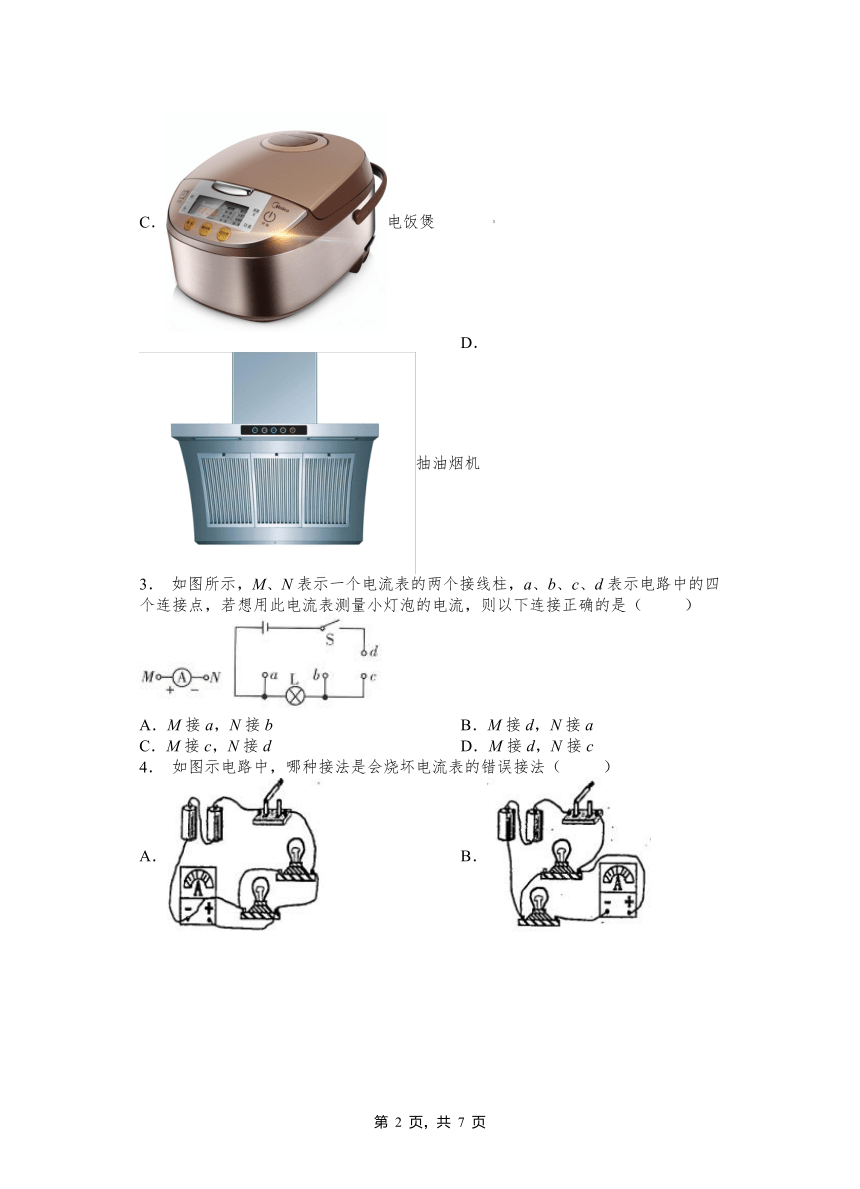

2． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
3． 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
4． 如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．

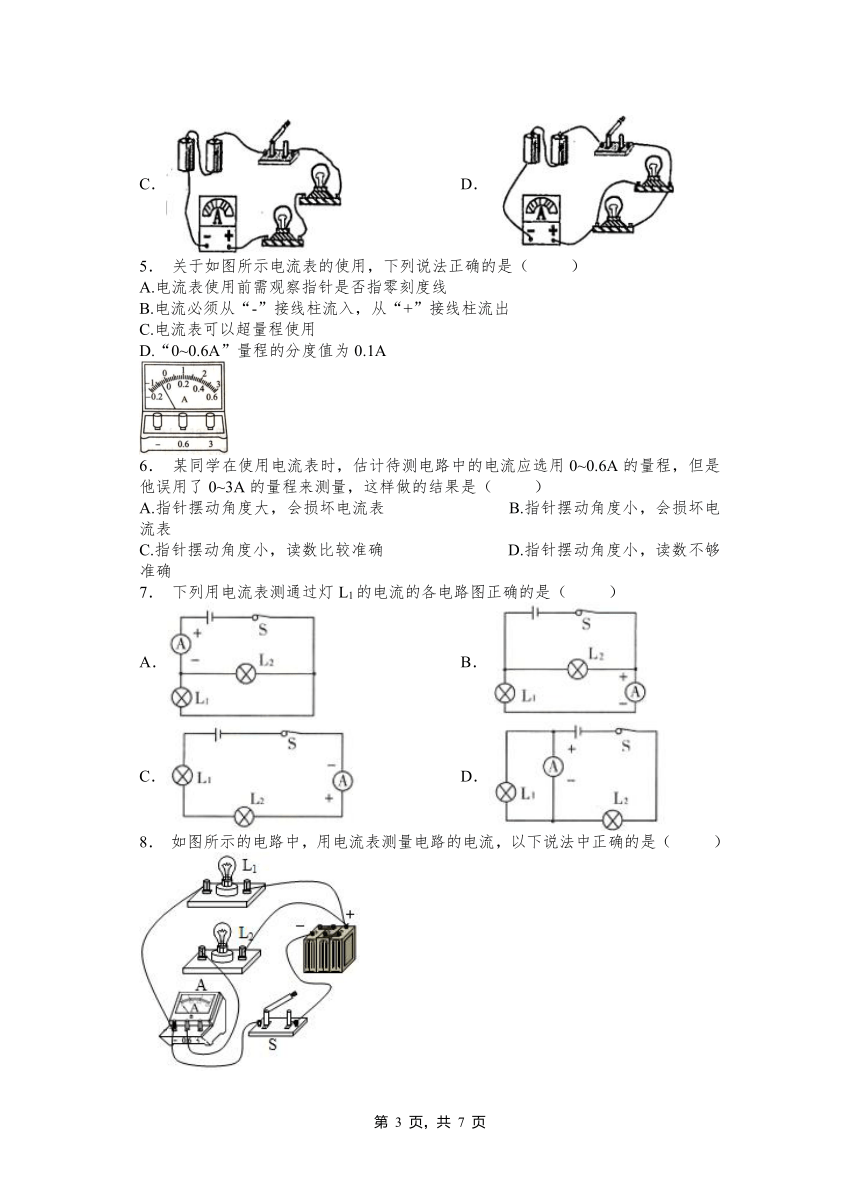

5． 关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
6． 某同学在使用电流表时，估计待测电路中的电流应选用0~0.6A的量程，但是他误用了0~3A的量程来测量，这样做的结果是（ ）
A.指针摆动角度大，会损坏电流表 B.指针摆动角度小，会损坏电流表
C.指针摆动角度小，读数比较准确 D.指针摆动角度小，读数不够准确
7． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
8． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
9． 图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
10．如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
二、填空题
11．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
12．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
13．电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________．
14．单位及换算：2μA=______A，0.5A=______mA。
15．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
16．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
17．使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
18．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
19．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
20．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
2021-2022学年人教版物理九年级第十五章 第4节电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C A A D C B B C
二、填空题
11．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
12．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
13．串 正 负 量程 电源两极 电流 电源
14．2×10-6A 0.5×103
15．电流表正负接线柱接反 所选量程太小 所选量程太大
16．a 0.32A
17．零刻线量程分度值
18．. 电流表量程选大了 电流表量程选小了
19．电流强弱I安培A
20．正负接线柱反接 改接小量程
