4.1电荷与电流 同步练习（含解析）

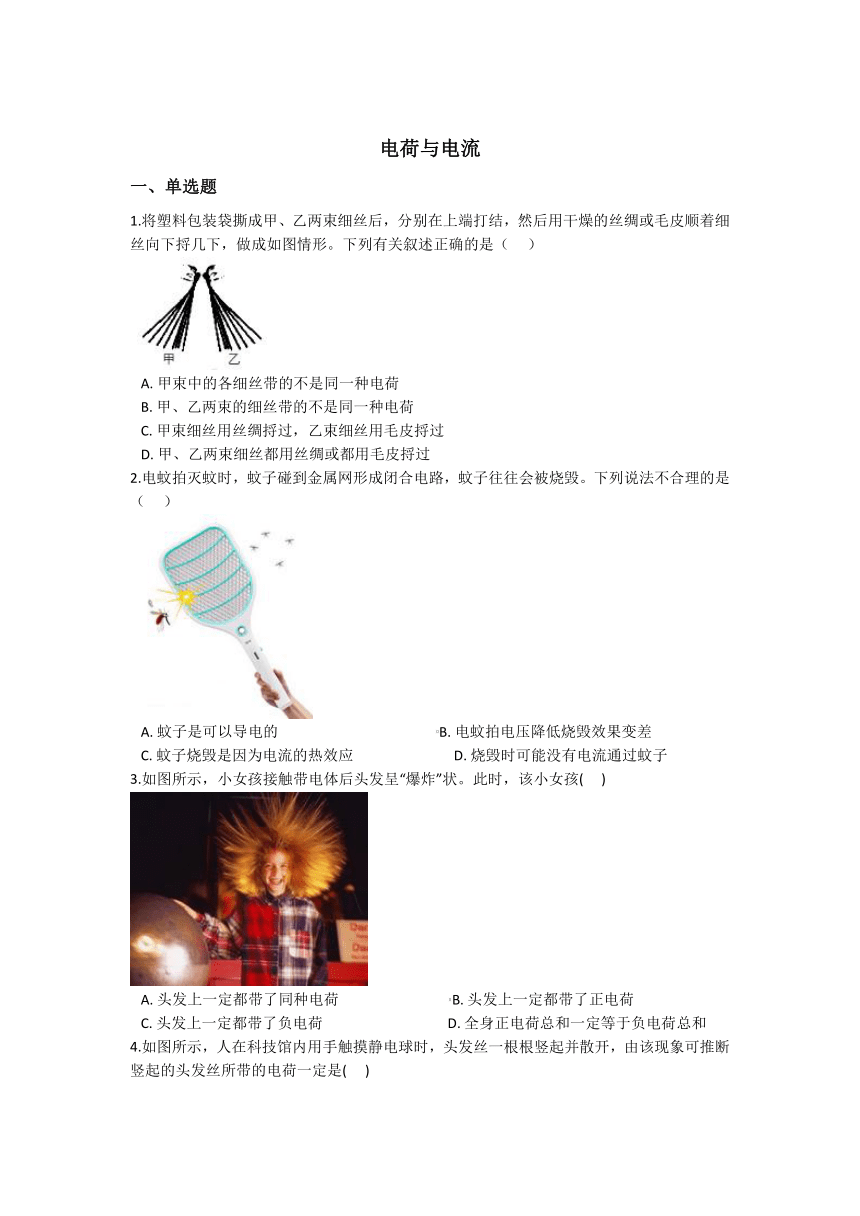

电荷与电流
一、单选题
1.将塑料包装袋撕成甲、乙两束细丝后，分别在上端打结，然后用干燥的丝绸或毛皮顺着细丝向下捋几下，做成如图情形。下列有关叙述正确的是（ ）
A. 甲束中的各细丝带的不是同一种电荷
B. 甲、乙两束的细丝带的不是同一种电荷
C. 甲束细丝用丝绸捋过，乙束细丝用毛皮捋过
D. 甲、乙两束细丝都用丝绸或都用毛皮捋过
2.电蚊拍灭蚊时，蚊子碰到金属网形成闭合电路，蚊子往往会被烧毁。下列说法不合理的是（ ）
A. 蚊子是可以导电的 B. 电蚊拍电压降低烧毁效果变差
C. 蚊子烧毁是因为电流的热效应 D. 烧毁时可能没有电流通过蚊子
3.如图所示，小女孩接触带电体后头发呈“爆炸”状。此时，该小女孩( )
A. 头发上一定都带了同种电荷 B. 头发上一定都带了正电荷
C. 头发上一定都带了负电荷 D. 全身正电荷总和一定等于负电荷总和

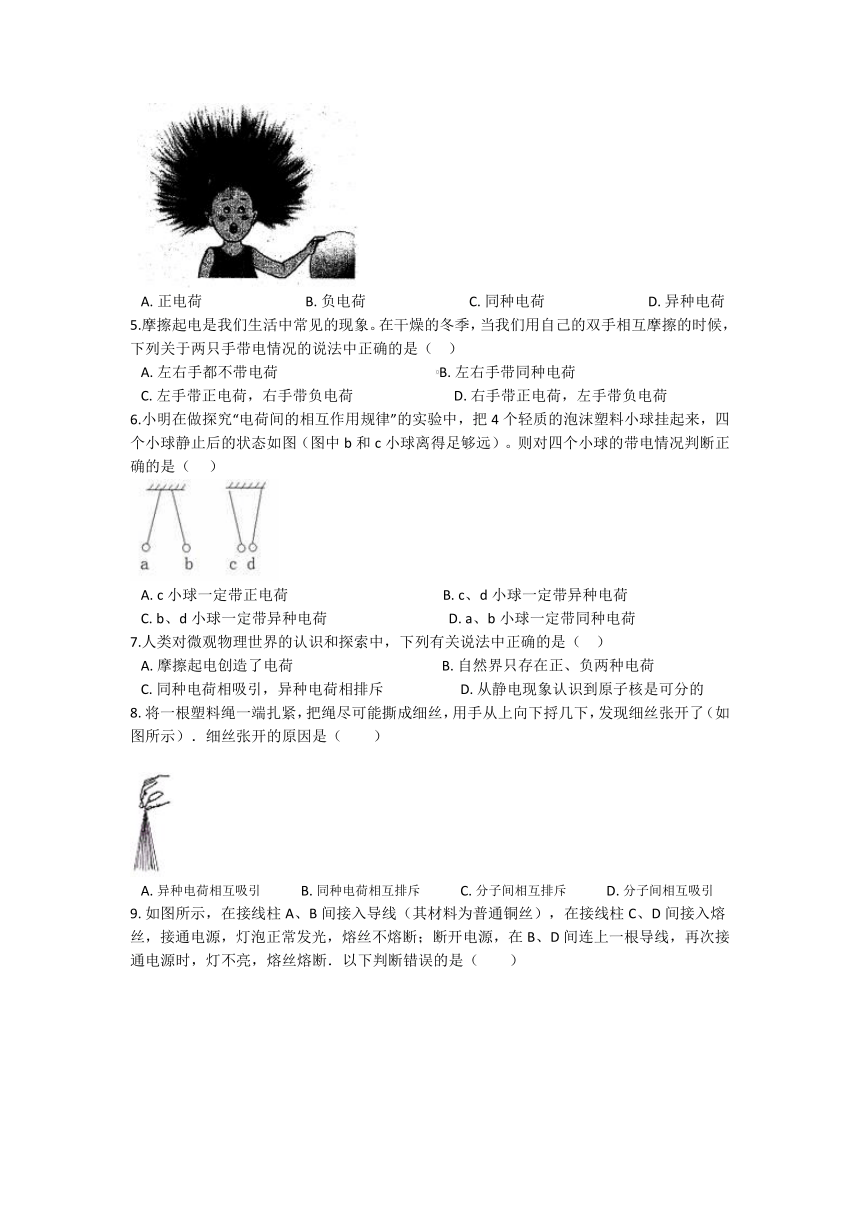

4.如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是( )
A. 正电荷 B. 负电荷 C. 同种电荷 D. 异种电荷
5.摩擦起电是我们生活中常见的现象。在干燥的冬季，当我们用自己的双手相互摩擦的时候，下列关于两只手带电情况的说法中正确的是（ ）
A. 左右手都不带电荷 B. 左右手带同种电荷
C. 左手带正电荷，右手带负电荷 D. 右手带正电荷，左手带负电荷
6.小明在做探究“电荷间的相互作用规律”的实验中，把4个轻质的泡沫塑料小球挂起来，四个小球静止后的状态如图（图中b和c小球离得足够远）。则对四个小球的带电情况判断正确的是（ ）
A. c小球一定带正电荷 B. c、d小球一定带异种电荷
C. b、d小球一定带异种电荷 D. a、b小球一定带同种电荷
7.人类对微观物理世界的认识和探索中，下列有关说法中正确的是（ ）
A. 摩擦起电创造了电荷 B. 自然界只存在正、负两种电荷
C. 同种电荷相吸引，异种电荷相排斥 D. 从静电现象认识到原子核是可分的
8. 将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，发现细丝张开了（如图所示）．细丝张开的原因是（　　）

A. 异种电荷相互吸引 B. 同种电荷相互排斥 C. 分子间相互排斥 D. 分子间相互吸引

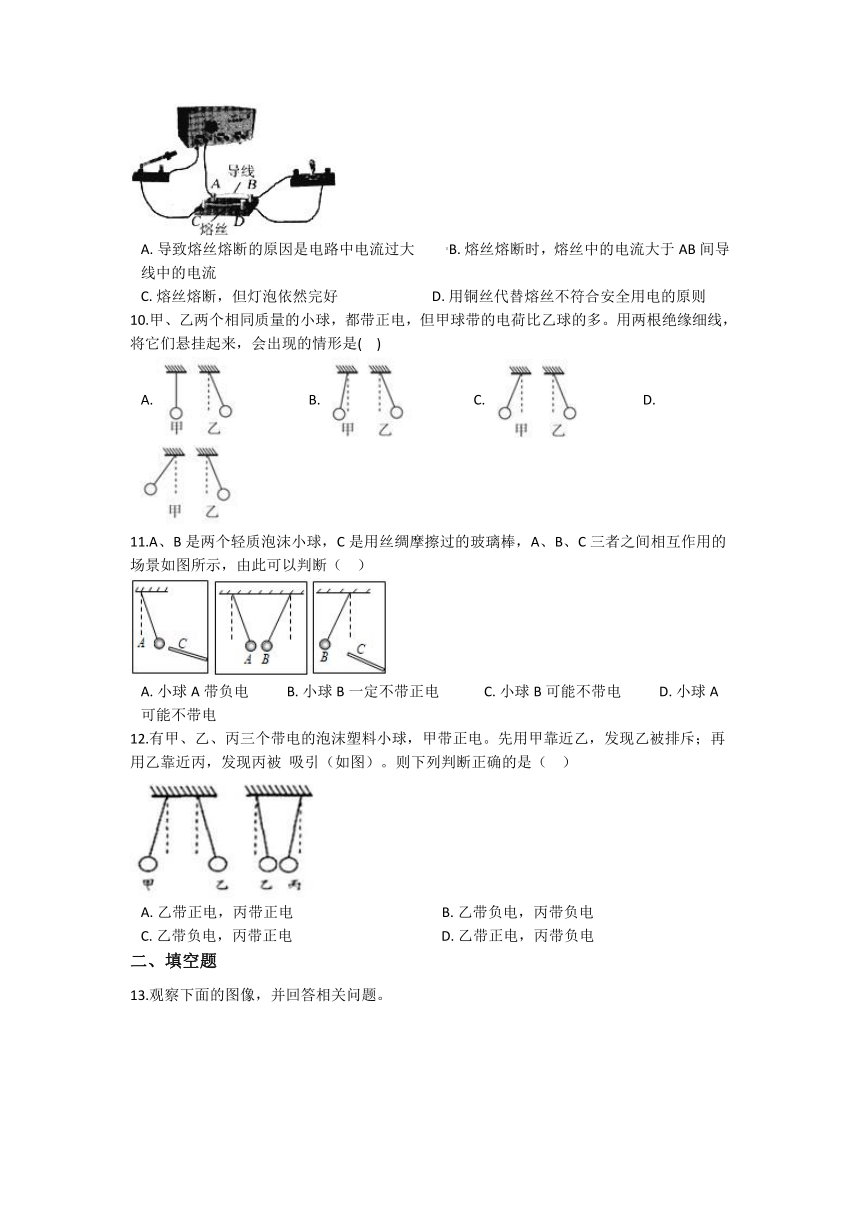

9. 如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（　　）
A. 导致熔丝熔断的原因是电路中电流过大 B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流
C. 熔丝熔断，但灯泡依然完好 D. 用铜丝代替熔丝不符合安全用电的原则
10.甲、乙两个相同质量的小球，都带正电，但甲球带的电荷比乙球的多。用两根绝缘细线，将它们悬挂起来，会出现的情形是( )
A. B. C. D.
11.A、B是两个轻质泡沫小球，C是用丝绸摩擦过的玻璃棒，A、B、C三者之间相互作用的场景如图所示，由此可以判断（ ）
A. 小球A带负电 B. 小球B一定不带正电 C. 小球B可能不带电 D. 小球A可能不带电
12.有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，发现丙被 吸引（如图）。则下列判断正确的是（ ）
A. 乙带正电，丙带正电 B. 乙带负电，丙带负电
C. 乙带负电，丙带正电 D. 乙带正电，丙带负电
二、填空题
13.观察下面的图像，并回答相关问题。
（1）图甲，如果在C处加热，则回形管中的墨水将向________(填：“左”“右”)运动。
（2）图乙，天气现象发生在________，臭氧层位于________。(填序号)
（3）图丙，完成反射活动的路径是________。 (填序号和箭头)
（4）图丁，电路中的小灯泡L1、L2是________(填“串联”或“并联”)，若小灯泡L1短路后，再闭合开关S，小灯泡L2将________(填“发光”或“不发光”)。
14.如图所示的电路中，要使R1、R2串联，应闭合的开关是 ；要使 R1、R2并联，应闭合的开关是 (均填“S1”、“S2”、“S2""S1、S2"或“S1、S3")。
三、解答题
15.画出如图所示的实物图的电路图。
答案解析部分
一、单选题
1.【答案】 D
【解析】【分析】根据“同种电荷相互排斥，异种电荷相互吸引”的规律分析判断。
【解答】根据图片可知，甲、乙两束细丝内部相互排斥，且甲和乙之间也相互排斥，因此它们肯定带同种电荷，要么都用丝绸摩擦过，要么都用毛皮摩擦过，故D正确，而A、B、C错误。
故选D。
2.【答案】 D
【解析】【分析】（1）根据“ 蚊子碰到金属网形成闭合电路 ”分析；
（2）根据欧姆定律分析电压降低时电流的变化即可；
（3）电流通过导体时都会发热，这就是电流的热效应；
（4）根据（1）中分析确定。
【解答】 电蚊拍灭蚊时，蚊子碰到金属网形成闭合电路， 这说明有电流经过蚊子，那么蚊子肯定是导体，故A正确不合题意；
电蚊拍的电压降低后，根据可知，通过蚊子的电流会减小，发热会减小，那么会降低烧毁效果，故B正确不合题意；
当电流经过蚊子时会发热，故C正确不合题意；
在烧毁时，肯定有电流经过蚊子，故D错误符合题意。
故选D。
3.【答案】 A
【解析】【分析】同种电荷相互排斥，异种电荷相互吸引，根据电荷之间的相互作用分析。
【解答】小女孩接触带电体后头发呈“爆炸”状，说明她的头发上一定带上了同种电荷，故A正确，而B、C、D错误。
故选A。
4.【答案】 C
【解析】【分析】根据电荷之间的作用规律判断即可；
【解答】由图可知，这个人的头发都是散开的，说明其头发带的是同种电荷，因为同种电荷是相互排斥的；故C正确；
故答案为：C。
5.【答案】 A
【解析】【分析】摩擦起电的条件：①两种不同物质；②原子核对电子的束缚能力差距比较大，据此判断即可。
【解答】人的左右手相互摩擦，由于它们原子核对电子的束缚能力几乎相同，因此不会得失电子，当然也会不会带上电荷，故A正确。
故选A。
6.【答案】 D
【解析】【分析】根据电荷之间的相互作用判断小球是否带电。
【解答】a、b两个小球相互排斥，那么它们肯定都带电，且带同种电荷；c、d两个小球相互吸引，那么分两种情况；①只有一个带电，另一个不带电，因为带电体都有吸引轻小物体的性质；②两个都带电，且它们带异种电荷，故D正确，而A、B、C错误。
故选D。
7.【答案】 B
【解析】【分析】解答本题需要知道自然界中只存在两种电荷，电荷间的相互作用规律，摩擦起电的实质．
【解答】解：
A、不同物质原子核束缚电子的本领不同．当两个不同的物体互相摩擦时，束缚电子本领弱的会失去电子而带正电，束缚电子本领强的会得到电子而带负电．所以摩擦起电的实质是使电子发生了转移，并不是创造了电荷，故A错．
B、自然界中，凡是和毛皮摩擦过的橡胶棒相吸引的，一定和丝绸摩擦过的玻璃棒相排斥，凡是和丝绸摩擦过的玻璃棒相吸引的，一定和毛皮摩擦过的橡胶棒相排斥．所以自然界中只有两种电荷，即正电荷和负电荷，故B正确
C、同种电荷互相排斥，异种电荷互相吸引，故C错；
D、静电现象是由于物质失去电子或得到电子而产生的现象，从静电现象认识到原子是可分的，故D错．
故选B．
8.【答案】 B
【解析】【解答】解：通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开．
故选B．
【分析】用手摩擦塑料绳时，由于摩擦生电而使塑料绳带上同种电荷，由电荷间的相互作用可知张开的原因．
9.【答案】 B
【解析】【解答】解：A、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝熔断，是由于电流过大导致的，故正确；
B、此时熔丝和导线串联，故电流相等，故错误；
C、由于灯泡发生短路，所以虽然熔丝熔断，但灯泡是完好的，故正确；
D、据安全用电的知识可知，绝对不能用铜丝代替熔丝，故正确；
故选B．
【分析】（1）熔丝熔断的原因是：短路或总功率过大导致的电流过大；
（2）串联电路电流是处处相等的；
（3）据实际情况可以分析灯泡是否完好及安全用电的原则．
10.【答案】 C
【解析】【分析】同种电荷相互排斥，异种电荷相互吸引，据此分析判断即可。
【解答】两个小球都带正电，根据“同种电荷相互排斥”可知，它们之间相互排斥。虽然它们所带的电荷量不同，但是根据“力的作用的相互性”可知，它们之间的排斥力大小相等。又因为它们的质量相等，所以偏离竖直方向的角度相同，故C正确，而A、B、D错误。
故选C。
11.【答案】 D
【解析】【分析】如果两个小球相互吸引，那么可能：①只有一个带电，因为所有带电体都有吸引轻小物体的性质；②都带电，因为“异种电荷相互吸引”。如果两个小球相互排斥，那么它们肯定带同种电荷，据此分析判断。
【解答】C是丝绸摩擦过的玻璃棒，因此带正电；B与C相互排斥，那么二者带同种电荷，即B也带正电荷。A与B相互吸引，A与C也相互吸引，那么A肯定不带电，也可能带负电。
故D正确，而A、B、C错误。
故选D。
12.【答案】 D
【解析】【分析】根据带电体的性质和电荷之间的相互作用分析判断。
【解答】甲带正电，靠近乙时相互排斥，根据“同种电荷相互排斥”可知，乙肯定带正电；
乙靠近丙时相互吸引，那么：①因为带电体都能吸引轻小物体，所以丙可能不带电；②因为异种电荷相互吸引，所以丙可能带负电。
故D正确，而A、B、C错误。
故选D。
二、填空题
13.【答案】 （1）右
（2）③；②
（3）①→②→③→④→⑤
（4）串联；发光
【解析】【分析】（1）根据气压特征解答。
（2）地球的对流层是最接近地球表面的一层大气，集中了约75%的大气的质量和90%以上的水汽质量。臭氧位于平流层，臭氧层能够吸收太阳光中的紫外线。
（3）神经调节的基本方式是反射，反射活动的结构基础称为反射弧，包括感受器、传入神经、神经中枢、传出神经和效应器五个部分。
（4）串联电路用电器首尾依次连接在电路中，电路只有一条路径。
【解答】（1）图甲，如果在C处加热，使C处气压上升，会沿导管流动从而形成推力，因此回形管中的墨水将向右运动。
（2）图乙，天气现象发生在③对流层，臭氧层位于②平流层。
（3）图丙，完成反射活动的路径是①感受器→②传入神经→③神经中枢→④传出神经→⑤效应器。
（4）由图可知，电路中只有一条电流的路径，所以电路中的小灯泡L1、L2是串联；又因为串联电路中各用电路互相影响，所以若小灯泡L1短路后，在闭合开关S，小灯泡L2将不发光。
故答案为：（1）右（2）③；②（3）①→②→③→④→⑤（4）串联；发光
14.【答案】 S2；S1、S3
【解析】【分析】在电路中，如果用电器首尾相连，从电源正极到负极只有一条通路，则两个用电器串联；如果用电器并排连接，从电源正极到负极有两条或多条通路，那么用电器并联，据此分析解答。
【解答】（1）要使R1、R2串联，应闭合的开关是S2 ， 如下图所示：
（2）要使 R1、R2并联，应闭合的开关是S1、S3 ， 如下图所示：
三、解答题
15.【答案】 解：如图所示：
【解析】【分析】由实物图可知，电流从电源的正极出发，经过开关S、灯L、发光二极管后，回到电源负极，该电路为串联电路，根据实物图画出电路图即可。
【解答】从电源的正极开始，依次画出开关S、灯泡L、发光二极管再到电源的负极。
