4.2电流的测量 同步练习（含解析）

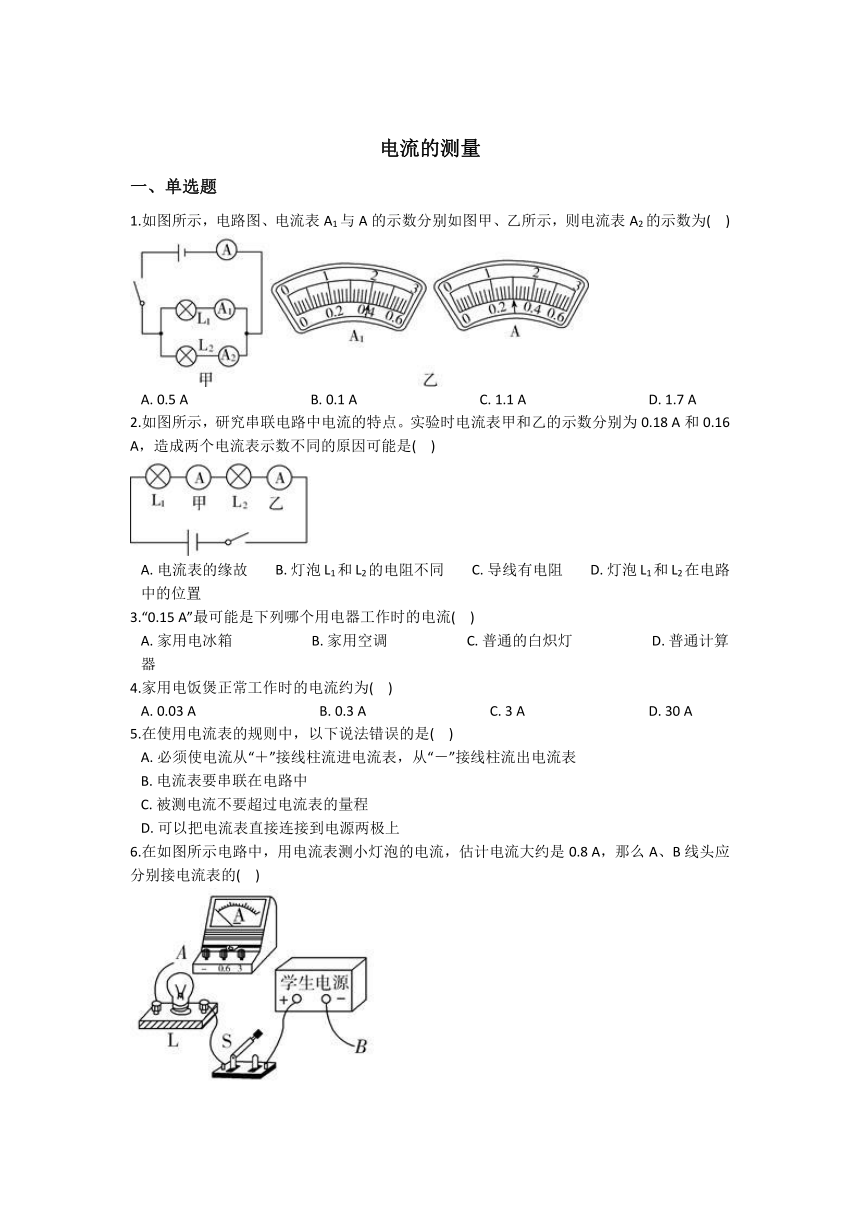

电流的测量
一、单选题
1.如图所示，电路图、电流表A1与A的示数分别如图甲、乙所示，则电流表A2的示数为( )
A. 0.5 A B. 0.1 A C. 1.1 A D. 1.7 A
2.如图所示，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是( )
A. 电流表的缘故 B. 灯泡L1和L2的电阻不同 C. 导线有电阻 D. 灯泡L1和L2在电路中的位置
3.“0.15 A”最可能是下列哪个用电器工作时的电流( )
A. 家用电冰箱 B. 家用空调 C. 普通的白炽灯 D. 普通计算器
4.家用电饭煲正常工作时的电流约为( )
A. 0.03 A B. 0.3 A C. 3 A D. 30 A
5.在使用电流表的规则中，以下说法错误的是( )
A. 必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出电流表
B. 电流表要串联在电路中
C. 被测电流不要超过电流表的量程
D. 可以把电流表直接连接到电源两极上
6.在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8 A，那么A、B线头应分别接电流表的( )

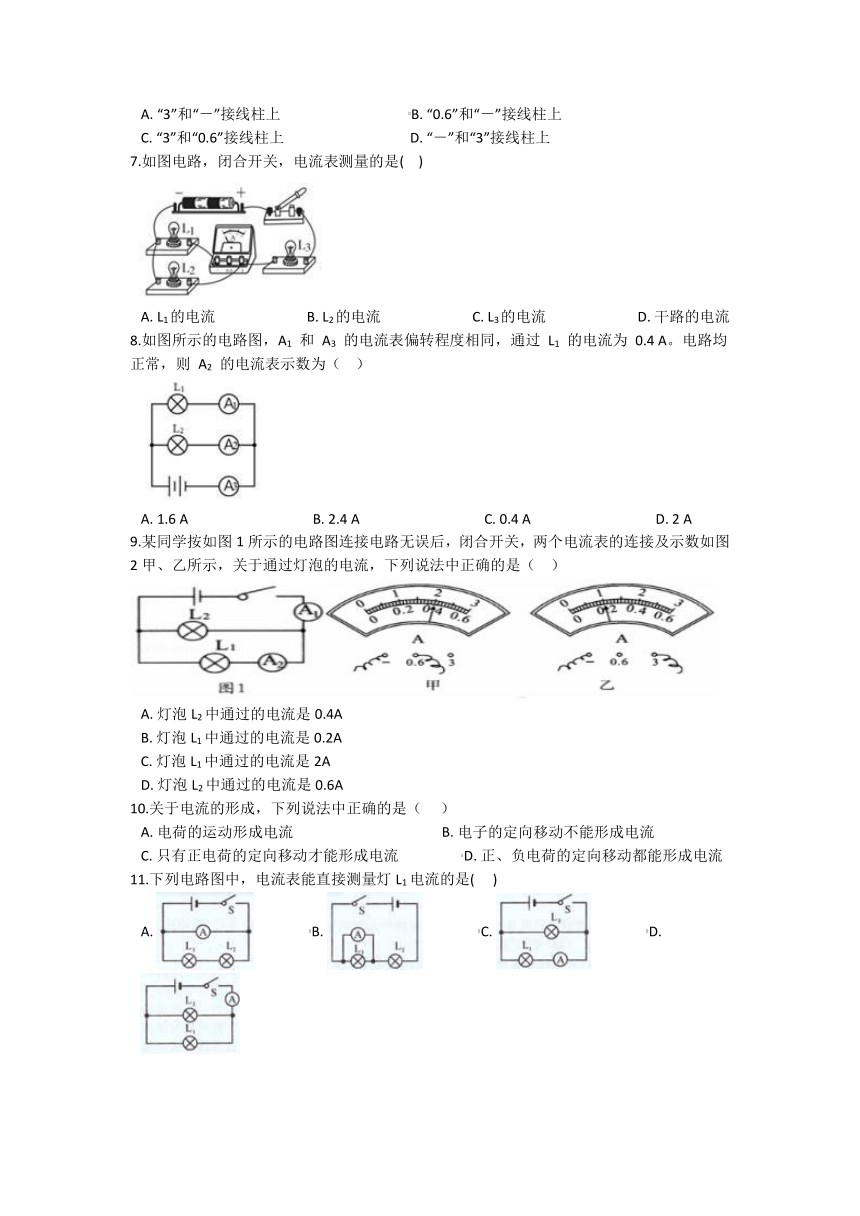

A. “3”和“－”接线柱上 B. “0.6”和“－”接线柱上
C. “3”和“0.6”接线柱上 D. “－”和“3”接线柱上
7.如图电路，闭合开关，电流表测量的是( )
A. L1的电流 B. L2的电流 C. L3的电流 D. 干路的电流
8.如图所示的电路图，A1 和 A3 的电流表偏转程度相同，通过 L1 的电流为 0.4 A。电路均正常，则 A2 的电流表示数为（ ）
A. 1.6 A B. 2.4 A C. 0.4 A D. 2 A
9.某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（ ）
A. 灯泡L2中通过的电流是0.4A
B. 灯泡L1中通过的电流是0.2A
C. 灯泡L1中通过的电流是2A
D. 灯泡L2中通过的电流是0.6A
10.关于电流的形成，下列说法中正确的是（ ）
A. 电荷的运动形成电流 B. 电子的定向移动不能形成电流
C. 只有正电荷的定向移动才能形成电流 D. 正、负电荷的定向移动都能形成电流
11.下列电路图中，电流表能直接测量灯L1电流的是( )
A. B. C. D.
12.如图所示为小沈学习完并联电路后所画的电路图，小沈按照电路图将实物连接后，电路正常工作，电流表 A2 所测得的电流大小为 1 A，电流表 A3 所测得的电流大小为 1.8 A， 电流表 A1 的指针断了，设经过电流表 A1 的电流为 I1 ， 则（ ）
A. I1=0.8 A B. I1=1 A C. I1=1.8 A D. I1=2.8 A
二、填空题
13.某同学在做“用电流表测电流”的实验中，所用电路如图甲所示。按电路图正确连接电路并闭合开关S后，电流表A1、A2的示数如图乙，则A1读数是________A；A2的读数是________A；那么R1的电流是________A，R2的电流是________A。
14.实验室常用的电流表有三个接线柱。当“－”和“0.6”接线柱接入电路时，指针的位置如图甲所示。此时电流表的量程是________A，分度值是________A，图中示数为________A；当“－”和“3”接线柱接入电路时，指针的位置如图乙。此时电流表的量程是________A，分度值是________A，图中示数为________A。
三、解答题
15.在“用电流表测量电流”的实验中，某同学连接的电路如图所示。
（1）闭合开关，观察到灯泡L1和L2的发光情况是________。
（2）该电路存在的问题是________。

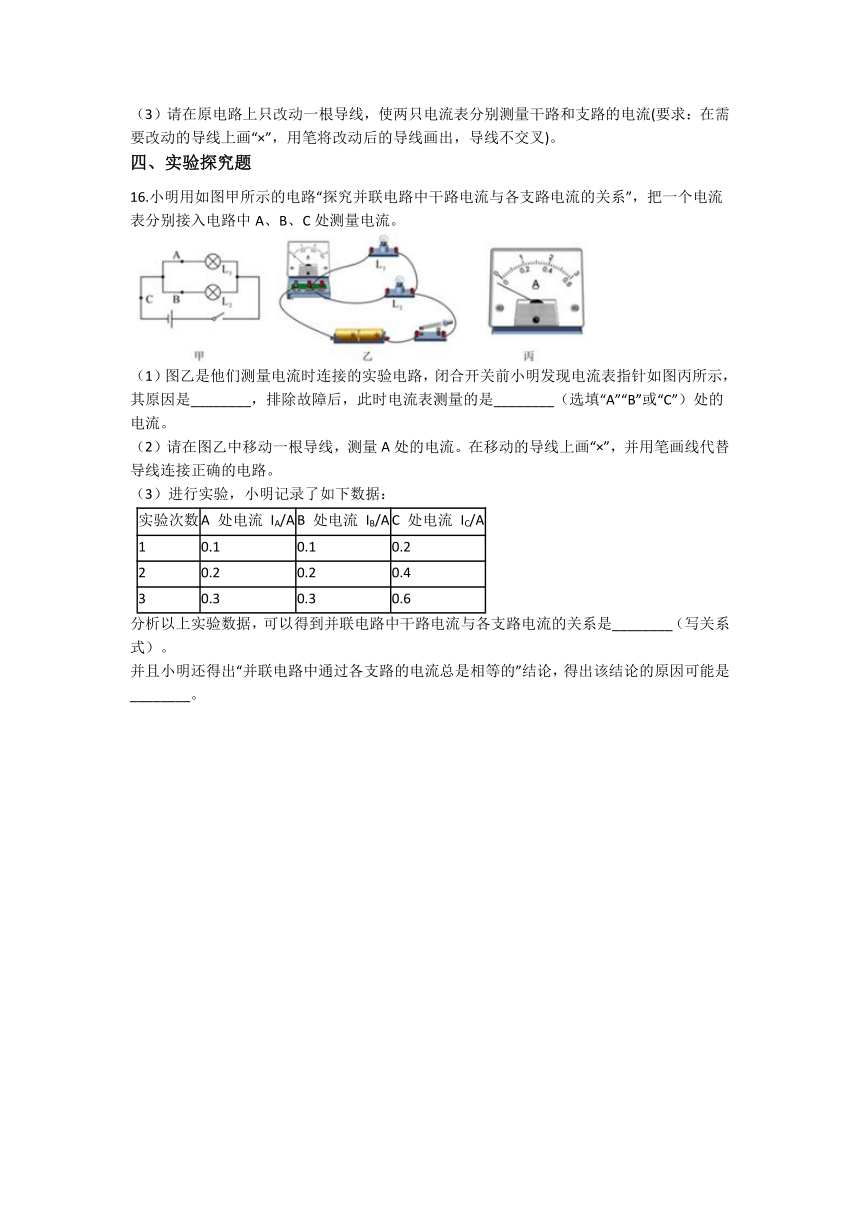

（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉)。
四、实验探究题
16.小明用如图甲所示的电路“探究并联电路中干路电流与各支路电流的关系”，把一个电流表分别接入电路中A、B、C处测量电流。
（1）图乙是他们测量电流时连接的实验电路，闭合开关前小明发现电流表指针如图丙所示，其原因是________，排除故障后，此时电流表测量的是________（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）进行实验，小明记录了如下数据：
实验次数 A 处电流 IA/A B 处电流 IB/A C 处电流 IC/A
1 0.1 0.1 0.2
2 0.2 0.2 0.4
3 0.3 0.3 0.6
分析以上实验数据，可以得到并联电路中干路电流与各支路电流的关系是________（写关系式）。
并且小明还得出“并联电路中通过各支路的电流总是相等的”结论，得出该结论的原因可能是________。

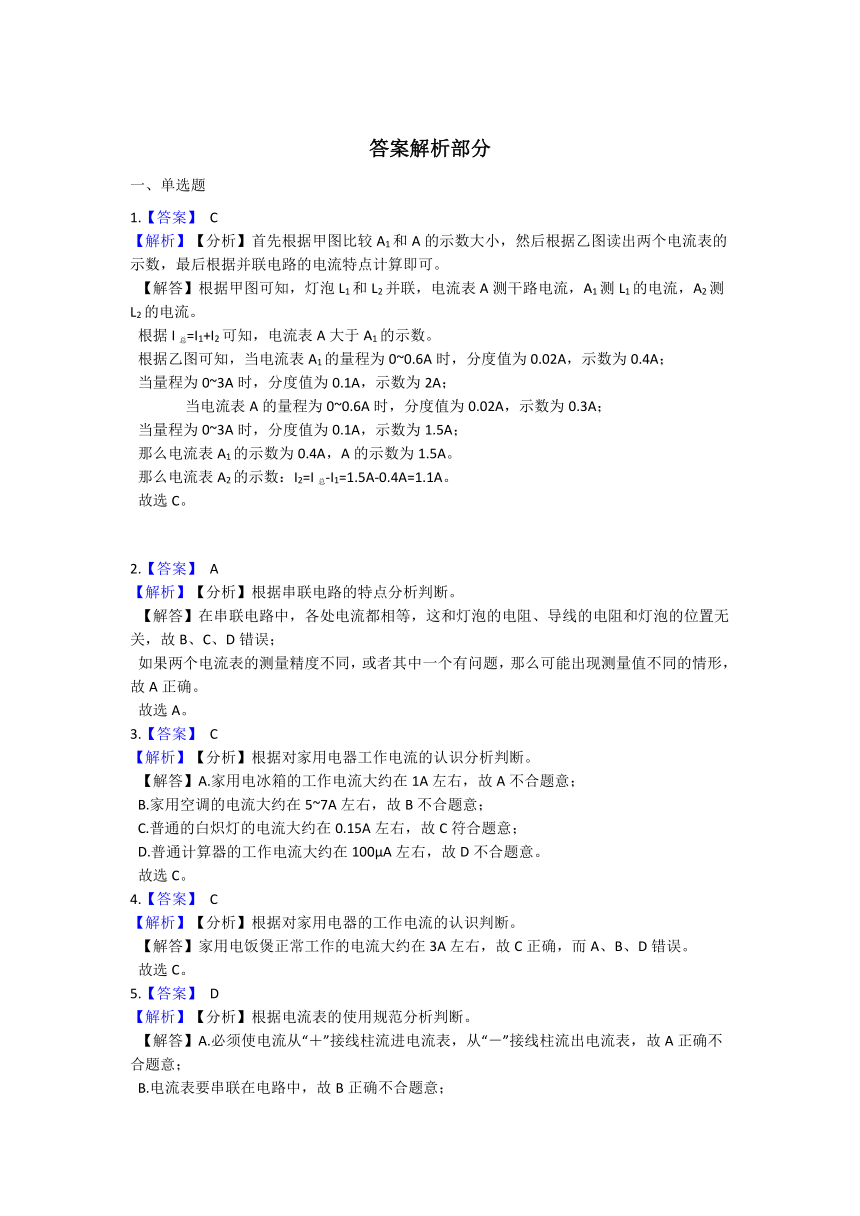

答案解析部分
一、单选题
1.【答案】 C
【解析】【分析】首先根据甲图比较A1和A的示数大小，然后根据乙图读出两个电流表的示数，最后根据并联电路的电流特点计算即可。
【解答】根据甲图可知，灯泡L1和L2并联，电流表A测干路电流，A1测L1的电流，A2测L2的电流。
根据I总=I1+I2可知，电流表A大于A1的示数。
根据乙图可知，当电流表A1的量程为0~0.6A时，分度值为0.02A，示数为0.4A；
当量程为0~3A时，分度值为0.1A，示数为2A；
当电流表A的量程为0~0.6A时，分度值为0.02A，示数为0.3A；
当量程为0~3A时，分度值为0.1A，示数为1.5A；
那么电流表A1的示数为0.4A，A的示数为1.5A。
那么电流表A2的示数：I2=I总-I1=1.5A-0.4A=1.1A。
故选C。

2.【答案】 A
【解析】【分析】根据串联电路的特点分析判断。
【解答】在串联电路中，各处电流都相等，这和灯泡的电阻、导线的电阻和灯泡的位置无关，故B、C、D错误；
如果两个电流表的测量精度不同，或者其中一个有问题，那么可能出现测量值不同的情形，故A正确。
故选A。
3.【答案】 C
【解析】【分析】根据对家用电器工作电流的认识分析判断。
【解答】A.家用电冰箱的工作电流大约在1A左右，故A不合题意；
B.家用空调的电流大约在5~7A左右，故B不合题意；
C.普通的白炽灯的电流大约在0.15A左右，故C符合题意；
D.普通计算器的工作电流大约在100μA左右，故D不合题意。
故选C。
4.【答案】 C
【解析】【分析】根据对家用电器的工作电流的认识判断。
【解答】家用电饭煲正常工作的电流大约在3A左右，故C正确，而A、B、D错误。
故选C。
5.【答案】 D
【解析】【分析】根据电流表的使用规范分析判断。
【解答】A.必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出电流表，故A正确不合题意；
B.电流表要串联在电路中，故B正确不合题意；
C.被测电流不要超过电流表的量程，故C正确不合题意；
D.不可以把电流表直接连接到电源两极上，会发生短路，故D错误符合题意。
故选D。
6.【答案】 A
【解析】【分析】根据电流表的使用规范分析判断。
【解答】①测量的电流值要小于量程，因为0.6A<0.8A<3A，所以选择0~3A的量程；
②电流从“+”接线柱流入电流表，从“-”接线柱流出电流表，因此应该接“3”和“-”接线柱。
故A正确，而B、C、D错误。
故选A。
7.【答案】 A
【解析】【分析】电流表与哪个用电器串联，它就测哪个用电器的电流。
【解答】如下图所示，电流表与灯泡L1串联在同一支路上，测灯泡L1的电流，故A正确，而B、C、D错误。
故选A。
8.【答案】 A
【解析】【分析】在电流表上，同一刻度对应的两个数值的比值为1：5，据此计算出电流表A3的示数，然后根据并联电路I总=I1+I2计算出A2的示数。
【解答】根据图片可知，两个灯泡并联，电流表A1测L1的电流，A2测L2的电流，A3测总电流。
那么A3的示数肯定大于A1的示数，即两个表示数之比为5：1；
则干路电流为：0.4A×5=2A；
那么A2的示数为：I2=I总-I1=2A-0.4A=1.6A。
故选A。
9.【答案】 D
【解析】【分析】在并联电路中，干路电流等于支路电流之和，据此根据甲和乙两图确定两个电流表的示数，弄清通过两个灯泡的电流即可。
【解答】根据甲图可知，电流表选择量程0~0.6A，分度值为0.02A，示数为0.4A；
根据乙图可知，电流表选择量程0~3V，分度值为0.1A，示数为1A；
根据图1可知，两个灯泡并联，电流表A1测总电流，A2测L1的电流；
那么A1的示数肯定大于A2；
因此通过A2的示数，即L1的电流为0.4A；干路电流为1A；
则通过灯泡L2的电流：I2=I总-I1=1A-0.4A=0.6A。
故D正确，而A、B、C错误。
故选D。

10.【答案】 D
【解析】【分析】根据电流形成的原因分析判断。
【解答】电荷的定向移动形成电流，这些电荷可以是正电荷，也可以是负电荷，还可以是正负离子，故D正确，而A、B、C错误。
故选D。
11.【答案】 C
【解析】【分析】根据电流表的使用方法判断。
【解答】A.电流表与电源并联，将两个灯泡短路，电路错误，故A错误；
B.电流表不应该与L2并联，故B错误；
C.两个灯泡并联，电流表只与L1串联在同一支路，因此测L1的电流，故C正确；
D.两个灯泡并联，电流表在干路上测总电流，故D错误。
故选C。
12.【答案】 A
【解析】【分析】根据并联电路的电流规律分析计算。
【解答】根据图片可知，两个灯泡并联，电流表A1和A2分别测量其中一个灯泡的电流，而A3测总电流。根据并联电路I总=I1+I2可知，通过电流表A1的示数：I1=I总-I2=1.8A-1A=0.8A。
故选A。
二、填空题
13.【答案】 0.5；1.5；1.0；0.5
【解析】【分析】首先根据并联电路的电流规律比较两个电流表的示数大小，然后根据乙图读出两个电流表的示数，最后根据I总=I1+I2计算出相应的电流即可。
【解答】根据甲图可知，两个电阻并联，电流表A1测通过R2的电流，A2测干路电流；
那么A2的示数肯定大于A1；
根据乙图可知，当量程为0~0.6A时，分度值为0.02A，那么两个表的读数分别为0.5A和0.3A；
当量程为0~3A时，分度值为0.1A，那么两个表的读数分别为2.5A和1.5A。
比较可知，电流表A1的示数为0.5A，A2的示数为1.5A；
则通过R2的电流为0.5A；
通过R1的电流为：I1=I总-I2=1.5A-0.5A=1A。
14.【答案】 0～0.6；0.02；0.48；0～3；0.1；1.2
【解析】【分析】根据图片确定电流表选择的量程和分度值，然后根据指针的位置读出示数。
【解答】根据甲图可知，电流表选择量程0~0.6A，分度值为0.02A，示数为0.48A；
根据乙图可知，电流表选择量程0~3A，分度值为0.1A，示数为1.2A。
三、解答题
15.【答案】 （1）L1不发光，L2发光
（2）L1被电流表A1短路了；电流表A2的正负接线柱接反了
（3）解：如答图所示。
【解析】【分析】（1）根据电路的连接情况，分析其中是否有短路存在，进而确定电流的路径，判断灯泡的发光情况；
（2）根据（1）中的分析解答；
（3）根据电路的连接情况，结合电流表的使用规范和并联电路的特点分析解答。
【解答】（1）闭合开关后，灯泡L1和电流表A2被短路，只有灯泡L2发光，而L1不发光，如下图所示：
（2）该电路存在的问题是：L1被电流表A1短路了；电流表A2的正负接线柱接反了；
（3）观察图片可知，将电流表A1与A2相连的导线去掉，然后将开关右端的接线柱与电流表A2的“3”接线柱相连即可，如下图所示：

四、实验探究题
16.【答案】 （1）电流表指针没有调零；C
（2）
（3）IC＝IA+IB；选用的灯泡规格相同
【解析】【分析】（1）当电流表没有电流经过时，它的指针应该指向零刻线；根据电流表所在的位置，判断它与哪个用电器串联，从而确定所测量的电流。
（2）将甲和乙图结合，根据电流表的使用方法确定改接方案。
（3）将表格中A、B两处电流相加，然后与C处电流比较，从而得到它们之间的关系。并联电路中各支路两端电压相等，如果灯泡的规格相同，那么它们的电阻相同，则通过它们的电流相同。
【解答】（1）图乙是他们测量电流时连接的实验电路，闭合开关前小明发现电流表指针如图丙所示，其原因是电流表指针没有调零。根据乙图可知，电压表串联在干路上测总电流，而C点在干路上，因此电流表测的是C处的电流。
（2）根据乙图可知，如果将灯泡L2与电流表的接线从电流表上拆下，然后连接在“-”接线柱上，就能测量通过A处的电流，如下图所示：
（3）将表格中A、B处电流相加，然后与C处电流比较可知，C处电流等于A、B两处电流之和，即IC＝IA+IB。
小明还得出“并联电路中通过各支路的电流总是相等的”结论，得出该结论的原因可能是：选用的灯泡规格相同。
