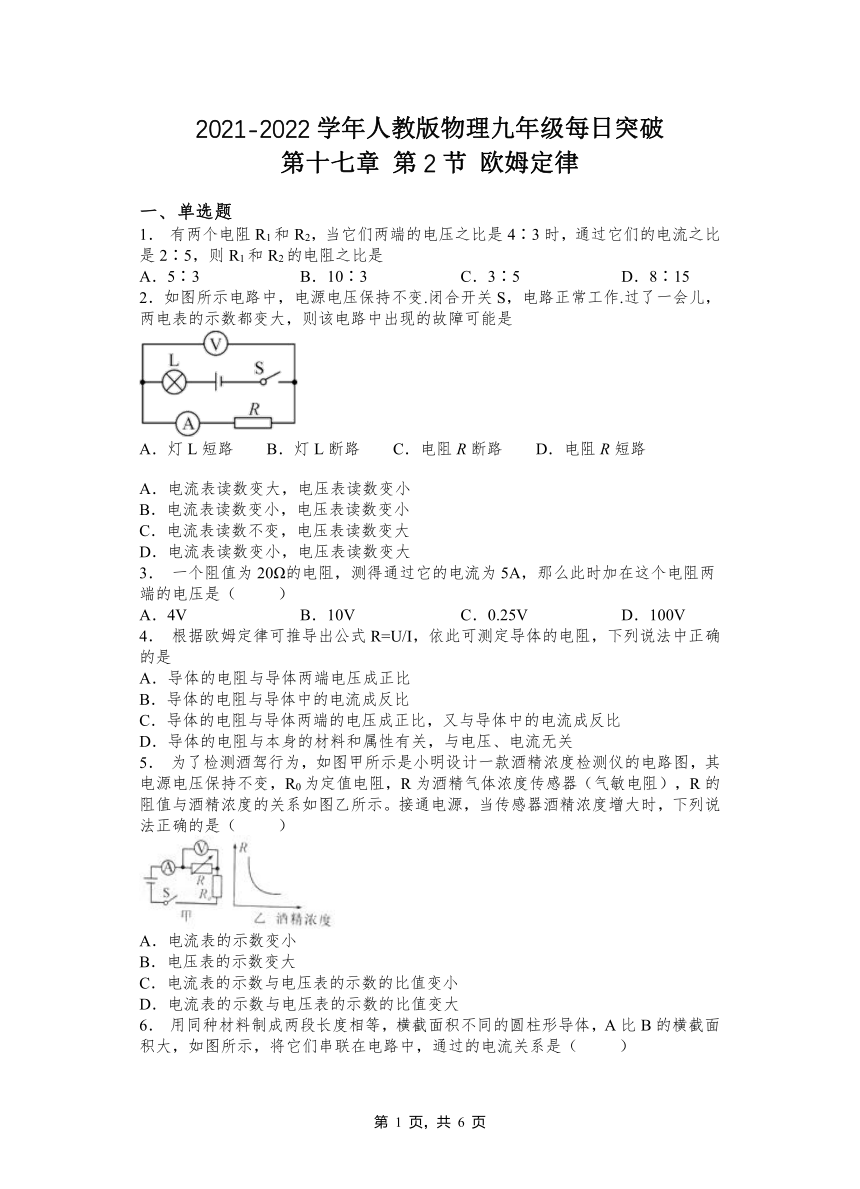

2021-2022学年人教版物理九年级每日突破
第十七章 第2节 欧姆定律
一、单选题
1． 有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是
A．5∶3 B．10∶3 C．3∶5 D．8∶15
2．如图所示电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
3． 一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
4． 根据欧姆定律可推导出公式R=U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与导体中的电流成反比
C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
5． 为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（ ）
A．电流表的示数变小
B．电压表的示数变大
C．电流表的示数与电压表的示数的比值变小
D．电流表的示数与电压表的示数的比值变大
6． 用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
7． 在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
8． 一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 Ω B．20 Ω C．28 Ω D．无法确定
9． 如图所示的电路中，电阻阻值R1R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2。通过R1、R2的电流分别为I1、I2，下列判断正确的是（ ）
A． U1U2 B． U1U2 C． I1I2 D． I1I2
二、填空题
1o．如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是________ V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为________Ω．
11．图中电源电压3V恒定不变，电阻R1=10Ω．R2=5Ω，则闭合开关S后．电压表示数为___V．
12．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R0作用是_____．
13．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
14．如图示的电路中，电源电压若保持不变，R1=6Ω，R2=4Ω．
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电压表的示数为________V．
（2）如果开关S1、S2都闭合时，电流表的示数为1.2A，那么R3的阻值是________Ω．
15．如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω．
16．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为_______ Ω．
17．如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将_____，电压表的示数将_______（选填“变大”、“变小”或“不变”）
18．在如图所示的电路中，R1=15Ω,R2=10Ω，闭合开关后电流表的示数为0.3A,则电源电压为_________V，通过R1的电流为_________A．
19．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将_____（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将_____，电压表示数与电流表A2示数的比值将_____（以上两空选填“变大”、“变小”或“不变”）．
三、计算题
20．小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A．请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压．
21．如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？
2021-2022学年人教版物理九年级第十七章 第2节欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9
答案 B A D D D C C A B
二、填空题
10．6；15
11．2
12．变小 变小 保护电路
13．15 15
14．2.4 30
15．20 10
16．12 10
17．变大 变大
18．3 0.2
19．不变 不变 变大
三、计算题
20．（1）0.5A；(2)60； (3)6V
21．（1）4.5V，10Ω．
（2）2.5Ω～10Ω．
