2021-2022学年人教版物理九年级能力检测
第十九章 第1节 家庭电路
一、单选题

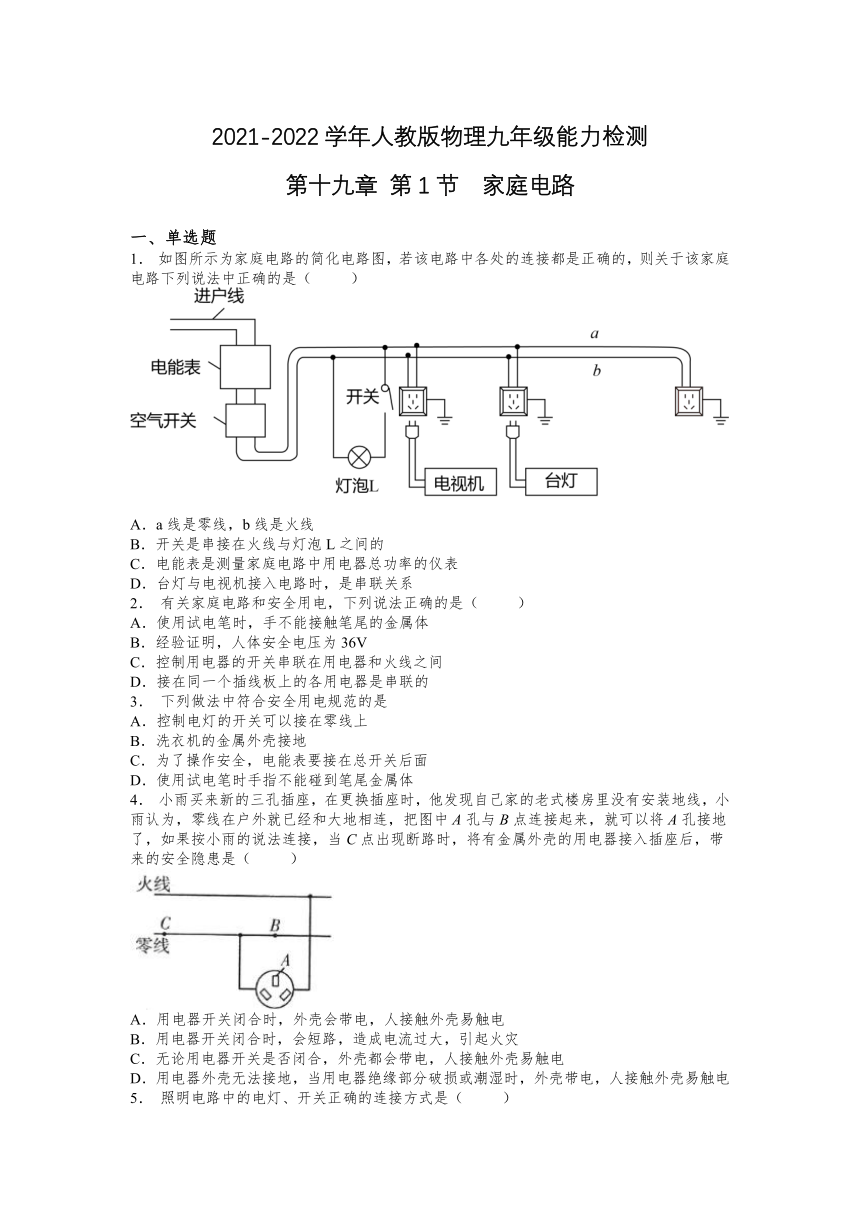

1． 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
2． 有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
3． 下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体
4． 小雨买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，小雨认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小雨的说法连接，当C点出现断路时，将有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳带电，人接触外壳易触电
5． 照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联

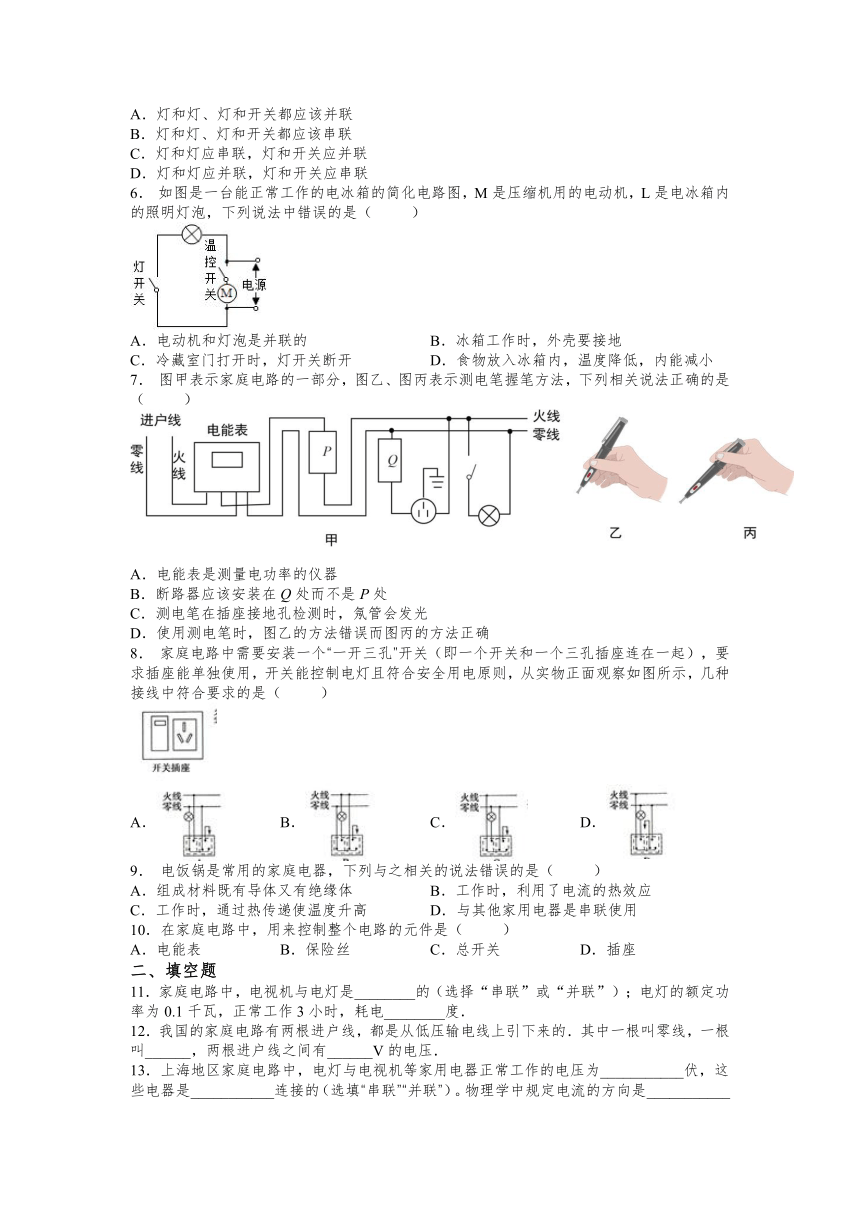

6． 如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
7． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
8． 家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示，几种接线中符合要求的是（ ）
A． B． C． D．
9． 电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体 B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高 D．与其他家用电器是串联使用
10．在家庭电路中，用来控制整个电路的元件是（ ）
A．电能表 B．保险丝 C．总开关 D．插座
二、填空题
11．家庭电路中，电视机与电灯是________的（选择“串联”或“并联”）；电灯的额定功率为0.1千瓦，正常工作3小时，耗电________度．
12．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
13．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
14．在小明家照明电路中，控制客厅灯的开关应接在线和灯之间：他用测电笔检测电路操作方法正确的是 _____ 图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 _____ （选填“增接零线”、“加接地线”或“加接空气开关”）。
15．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
16．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
17．如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。
18．随着生活水平的不断提升，越来越多的电器进入千家万户，像电视、电脑、洗衣机等，这些家用电器之间是______的选填“串联”或“并联”，洗衣机工作时滚轮转动，这是将电能转化为______能．
19．我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
20．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器之间是________（选填“串联”或“并联”）的。
三、作图题
21．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
22．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B A D C D C D C
二、填空题
11．并联 0.3
12．火线 220
13．220V 并联 正
14．甲 加接地线
15．乙 火
16．火 金属外壳
17．试电笔（或测电笔） 地线（或大地、地面、地、地球）
18．并联 机械
19．220 并联 火
20．100 短路 并联
三、作图题
21．
22．
