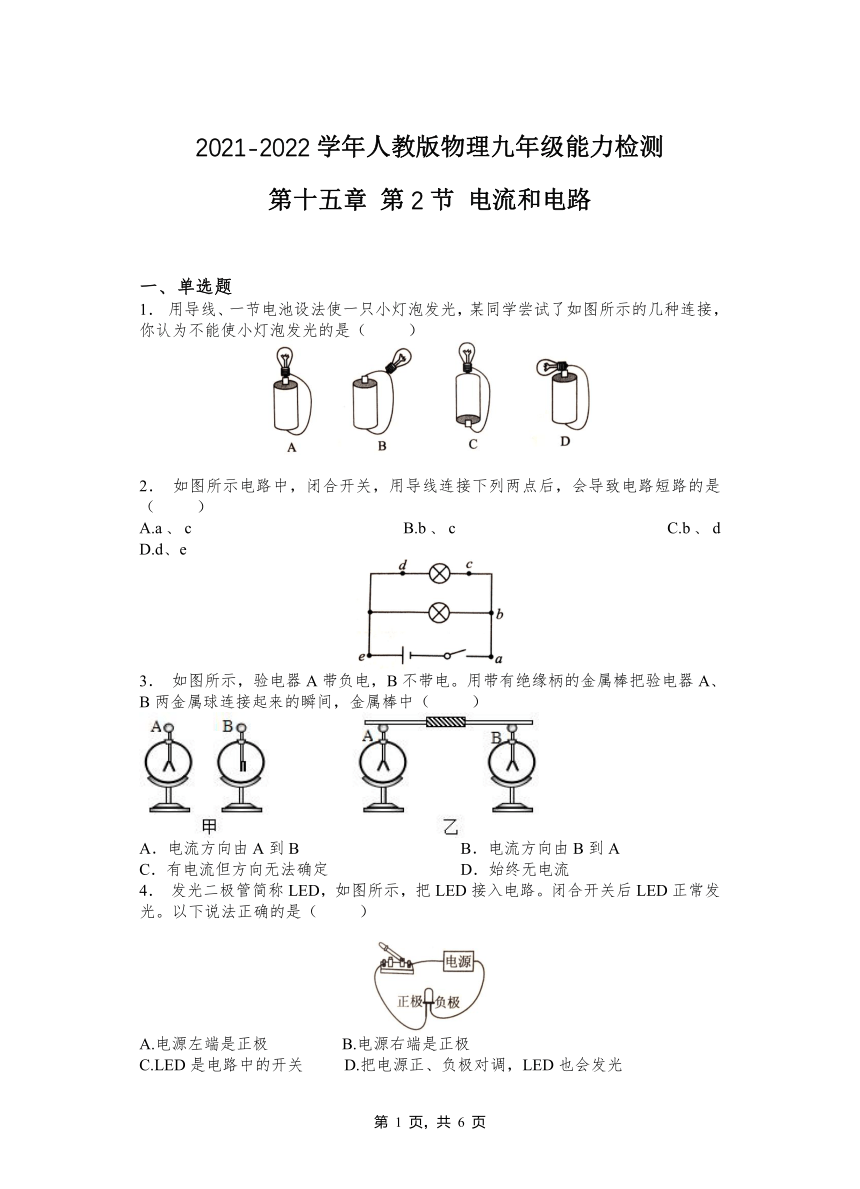

2021-2022学年人教版物理九年级能力检测
第十五章 第2节 电流和电路
一、单选题
1． 用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是（ ）
2． 如图所示电路中，闭合开关，用导线连接下列两点后，会导致电路短路的是（ ）
A.a、c B.b、c C.b、d D.d、e
3． 如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
4． 发光二极管简称LED，如图所示，把LED接入电路。闭合开关后LED正常发光。以下说法正确的是（ ）
A.电源左端是正极 B.电源右端是正极
C.LED是电路中的开关 D.把电源正、负极对调，LED也会发光

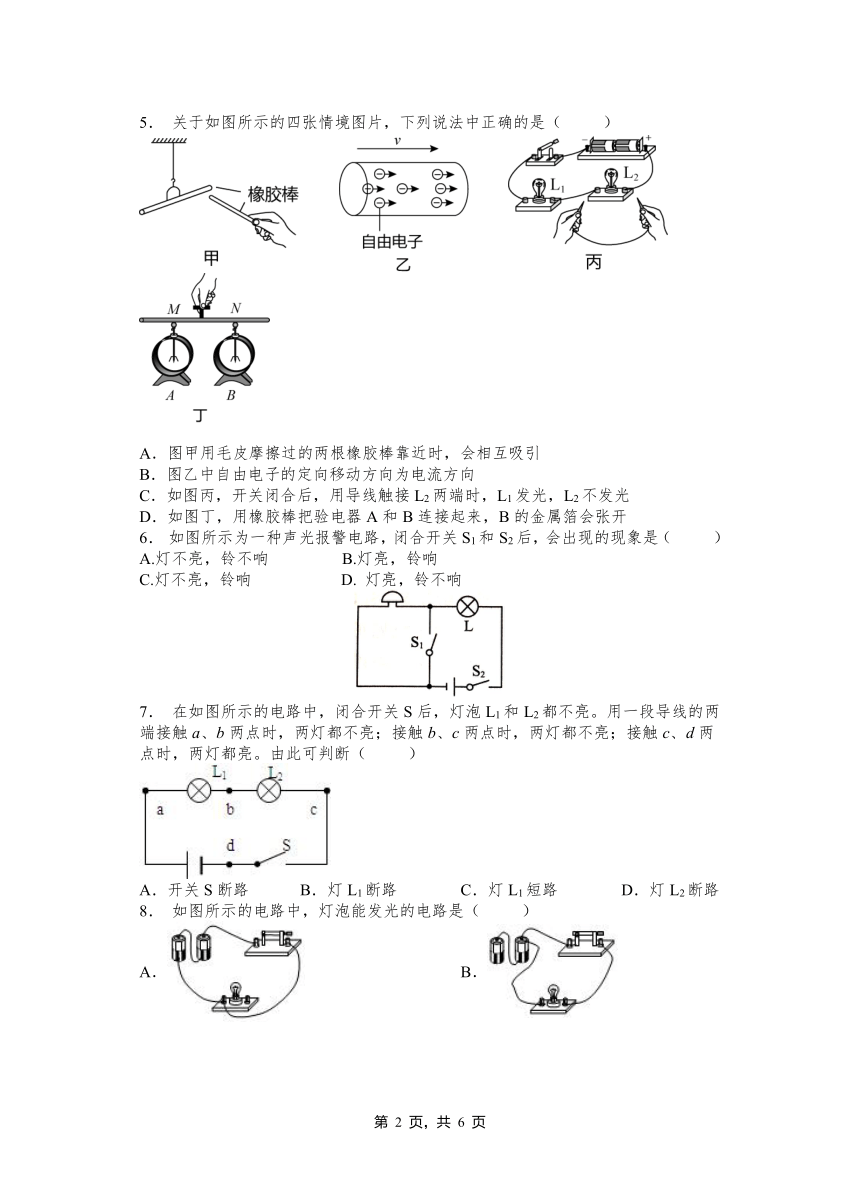

5． 关于如图所示的四张情境图片，下列说法中正确的是（ ）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
6． 如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
7． 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
8． 如图所示的电路中，灯泡能发光的电路是（ ）
A． B．
C． D．

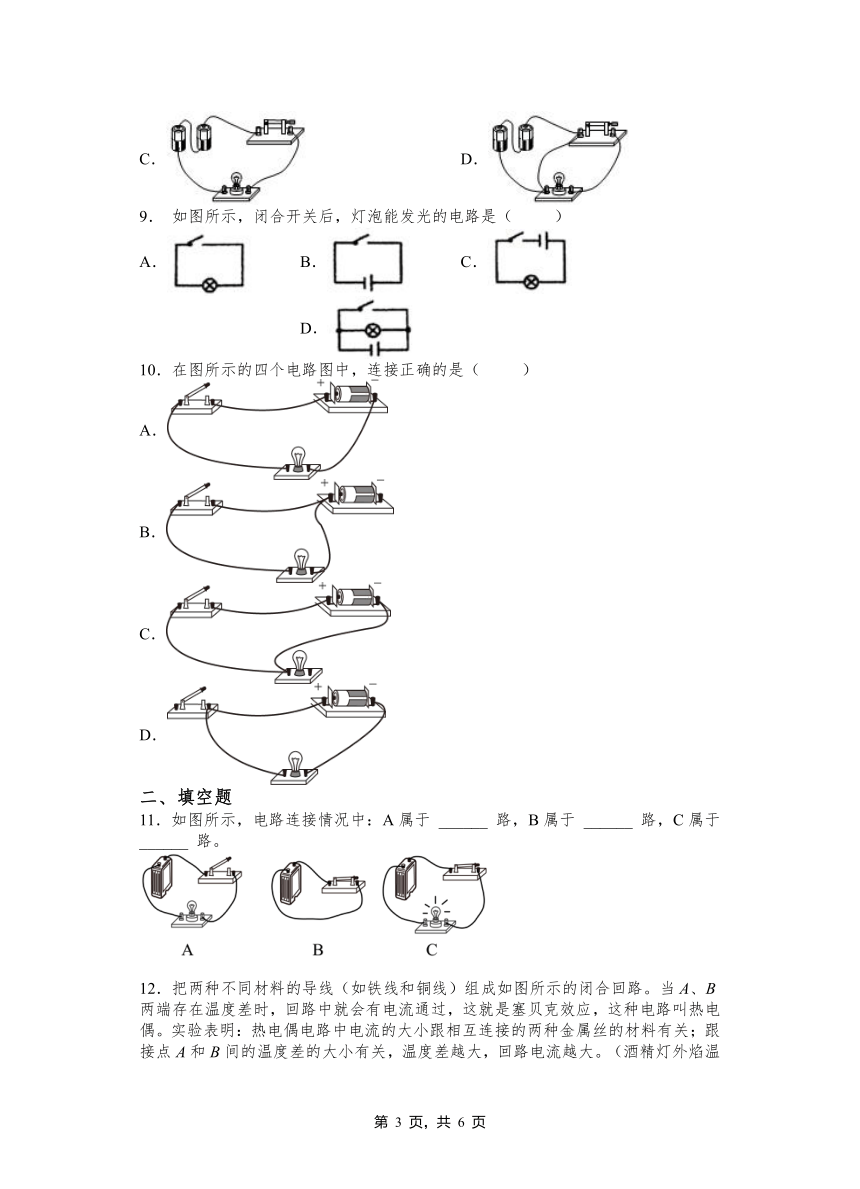

9． 如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
10．在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
二、填空题
11．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
12．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
13．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
14．电路和水路有相似之处．如图所示，水泵相当于电路中的__，水轮机相当于电路中的__，阀门相当于电路中的__．
15．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
16．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆详解。
（1）定时器（时钟）安装在___________（选填“a”或“b”）导线上。在定时阶段，该导线是________（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线_____（选填“a”或“b”）。
17．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度详解，房卡的作用相当于电路中的________。
18．“充电宝”是指可以直接给移动设备充电且自身有储电单元的装置，也叫移动电源，是近年来比较流行的数码设备，如下图所示，给充电宝充电时，充电宝相当于 ，而用充电宝给手机充电时它相当于 。
19．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，车钥匙其实就是一个 。给电动车充电时，电瓶相当于 (选填“电源”或“用电器”)，正常行驶时，电动车将 能转化为 能。
20．电路中有持续电流的条件：一要有_______；二是电路是________。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B A C D A C C A
二、填空题
11．断路 短路 通路
12．变小 变为零 内 电
13．开关 用电器
14．电源 用电器 开关
15．L2和L3 L1和L3
16．b 通 a
17．开关
18．用电器 电源
19．开关 用电器 电 机械
20．电源 通路
