第5章 第3节凸透镜成像的规律2021-2022学年人教版八年级上册物理能力检测（含答案）

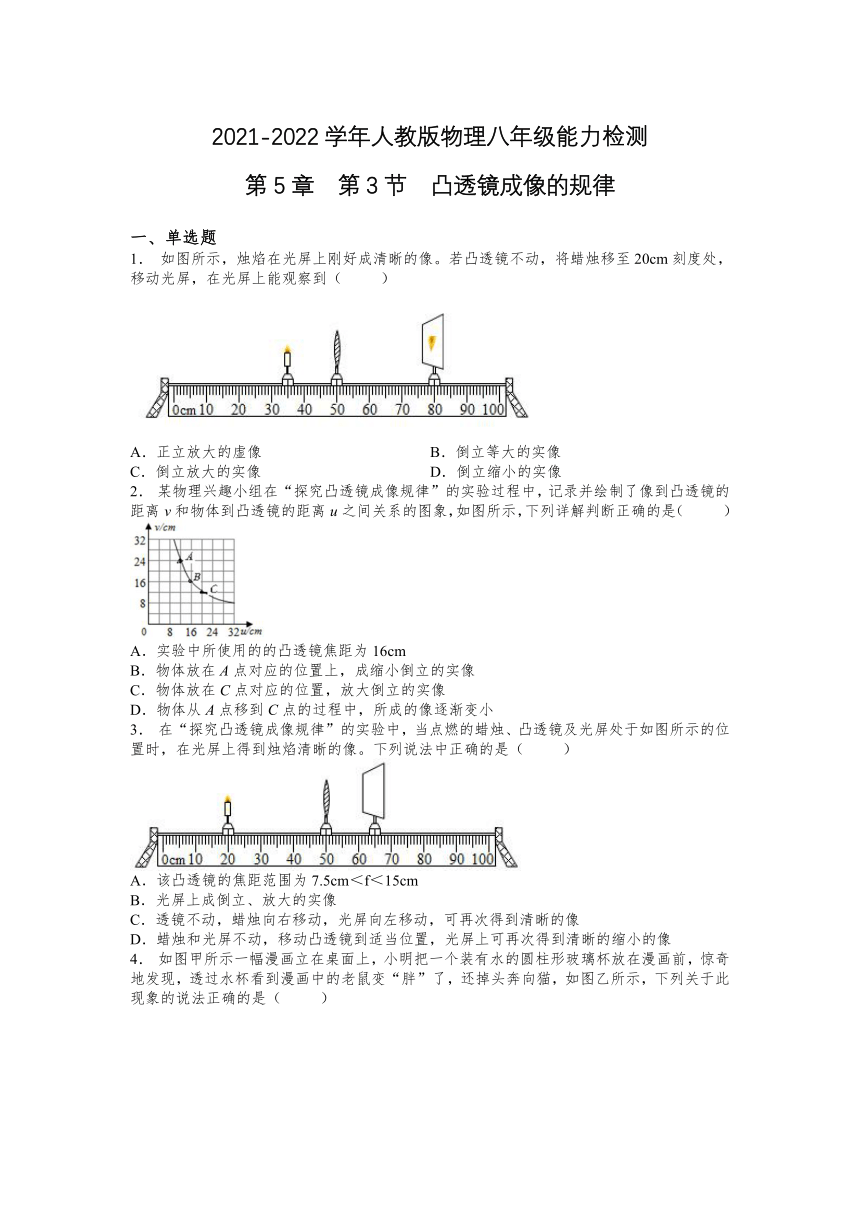

2021-2022学年人教版物理八年级能力检测
第5章 第3节 凸透镜成像的规律
一、单选题
1． 如图所示，烛焰在光屏上刚好成清晰的像。若凸透镜不动，将蜡烛移至20cm刻度处，移动光屏，在光屏上能观察到（ ）
A．正立放大的虚像 B．倒立等大的实像
C．倒立放大的实像 D．倒立缩小的实像
2． 某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列详解判断正确的是（ ）
A．实验中所使用的的凸透镜焦距为16cm
B．物体放在A点对应的位置上，成缩小倒立的实像
C．物体放在C点对应的位置，放大倒立的实像
D．物体从A点移到C点的过程中，所成的像逐渐变小
3． 在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像

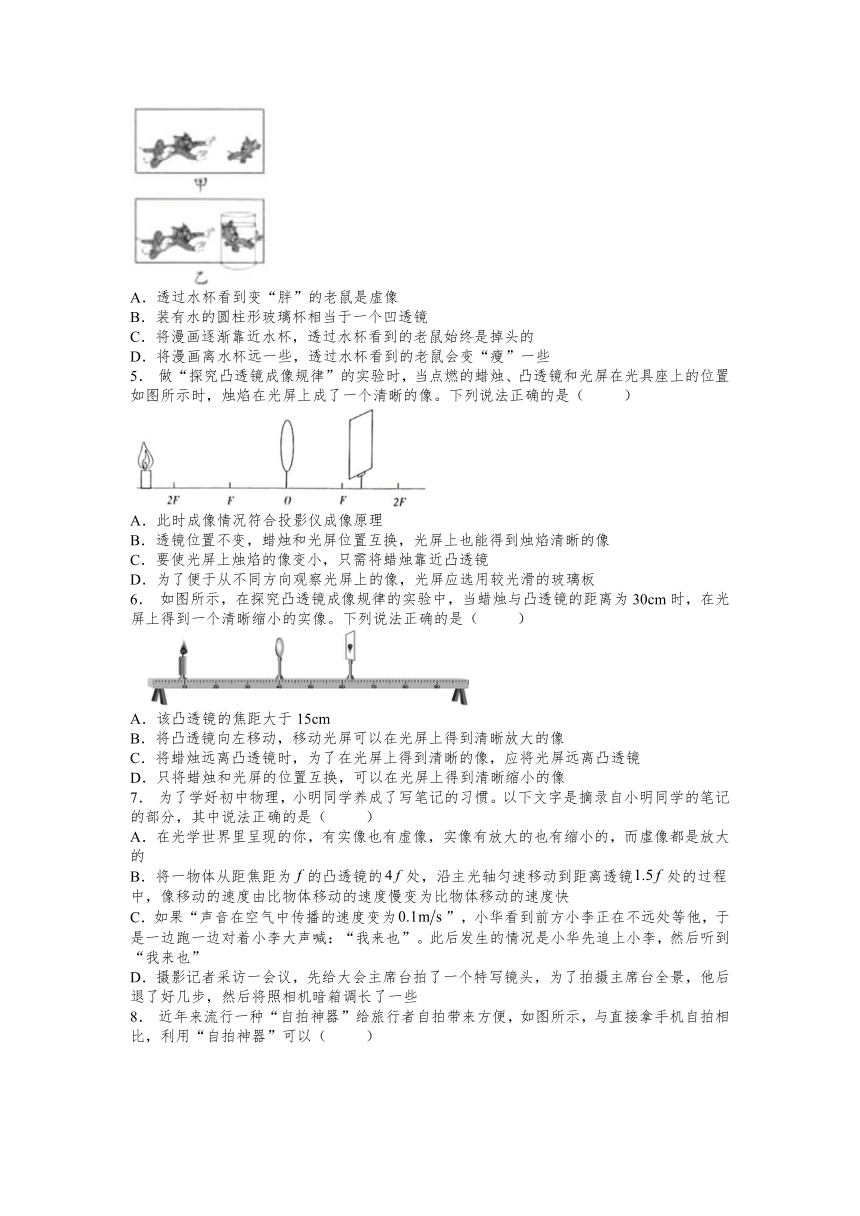

4． 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
5． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
6． 如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
7． 为了学好初中物理，小明同学养成了写笔记的习惯。以下文字是摘录自小明同学的笔记的部分，其中说法正确的是（ ）
A．在光学世界里呈现的你，有实像也有虚像，实像有放大的也有缩小的，而虛像都是放大的
B．将一物体从距焦距为的凸透镜的处，沿主光轴匀速移动到距离透镜处的过程中，像移动的速度由比物体移动的速度慢变为比物体移动的速度快
C．如果“声音在空气中传播的速度变为”，小华看到前方小李正在不远处等他，于是一边跑一边对着小李大声喊：“我来也”。此后发生的情况是小华先追上小李，然后听到“我来也”
D．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱调长了一些

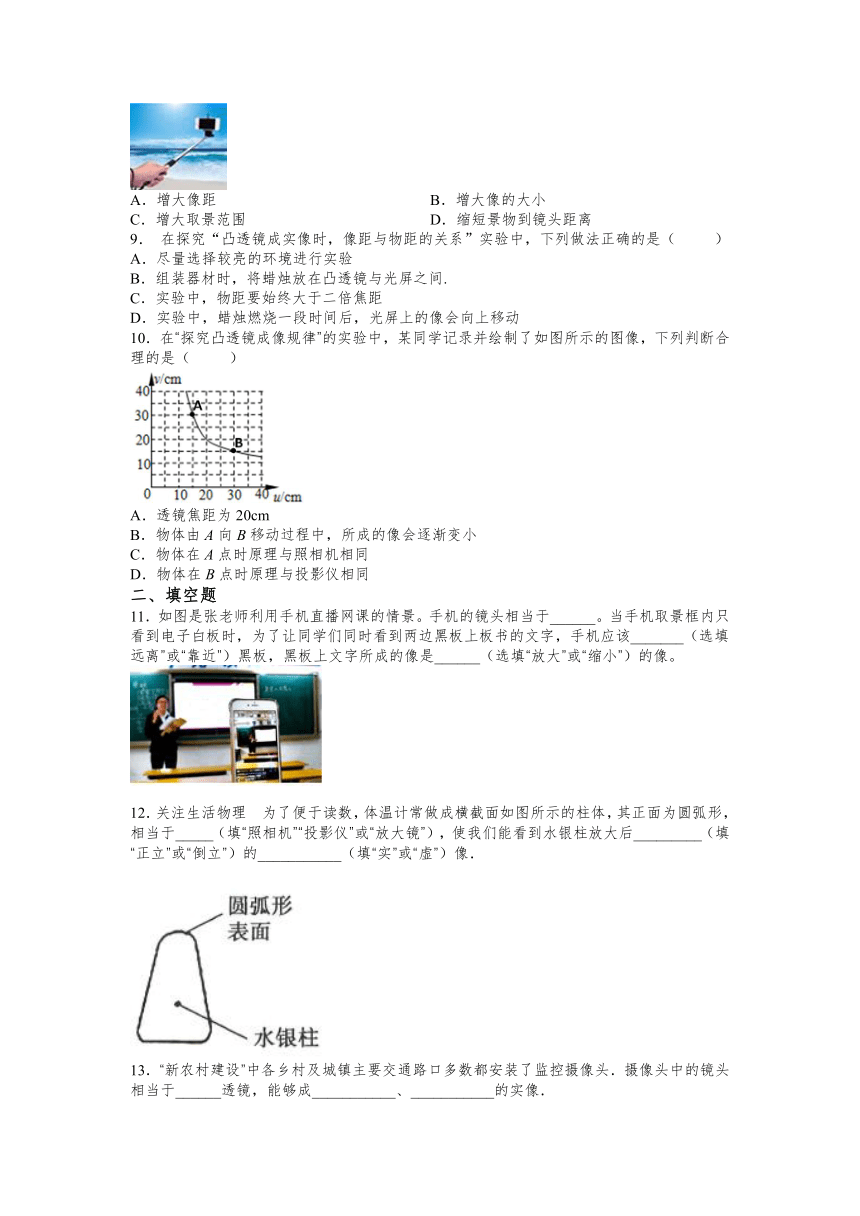

8． 近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（ ）
A．增大像距 B．增大像的大小
C．增大取景范围 D．缩短景物到镜头距离
9． 在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（ ）
A．尽量选择较亮的环境进行实验
B．组装器材时，将蜡烛放在凸透镜与光屏之间.
C．实验中，物距要始终大于二倍焦距
D．实验中，蜡烛燃烧一段时间后，光屏上的像会向上移动
10．在“探究凸透镜成像规律”的实验中，某同学记录并绘制了如图所示的图像，下列判断合理的是（ ）
A．透镜焦距为20cm
B．物体由A向B移动过程中，所成的像会逐渐变小
C．物体在A点时原理与照相机相同
D．物体在B点时原理与投影仪相同
二、填空题
11．如图是张老师利用手机直播网课的情景。手机的镜头相当于______。当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
12．关注生活物理 为了便于读数，体温计常做成横截面如图所示的柱体，其正面为圆弧形，相当于_____（填“照相机”“投影仪”或“放大镜”），使我们能看到水银柱放大后_________（填“正立”或“倒立”）的___________（填“实”或“虚”）像．
13．“新农村建设”中各乡村及城镇主要交通路口多数都安装了监控摄像头．摄像头中的镜头相当于______透镜，能够成___________、___________的实像．
14．二维码在现代生活中随处可见。我们能看见二维码是由于光在二维码图案上发生了________（填“反”或“折”）射；用手机扫描二维码时，手机的镜头相当于_________镜，二维码图案通过手机镜头成______（填“实”或“虚”）像。交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是___________。
15．下图中F是凸透镜的焦点，a、b、c、d、e是凸透镜主光轴上的五个点。将物体放在________点时，是放大镜成像的原理；将物体放在________点时，所成的实像最小。
16．在凸透镜成像实验中，当物距__________焦距时，一定成虚像；当物距__________焦距时，一定成实像；当物距__________焦距时，一定成放大的实像；当物距__________焦距时，一定成缩小的实像；当物距__________焦距时，成倒立的像；当物距__________焦距时，成正立的像．（选填“大于二倍”、“大于一倍”、“小于一倍”、“大于一倍而小于二倍”）．
17．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
18．如图所示，O是凸透镜的光心，F是凸透镜的焦点，蜡烛烛焰在点P发出的两条光线a、b，通过凸透镜折射后成像在Q点。
（1）通过光线a、b确定烛焰点P及其像Q的位置，请画出相应的光路图；（_______）
（2）点燃蜡烛前，我们站在透镜左侧能用眼睛直接看见本身不发光的蜡烛，这是光的________现象；点燃蜡烛后，我们站在透镜左侧能看见发光的蜡烛的火焰由于空气受热而晃动，这是光的_______现象（均选填“直线传播”、“反射”或“折射”）。
（3）如图，点燃蜡烛后，要想在光屏上观察到烛焰的像，是否可行？_______ （选填“可行”或“不可行”）；若想通过眼睛直接观察到Q，人应该站在区域______ （从 A、B、C、D中选择填写），眼睛朝向_________ （从“左”或“右”中选择填写）。
19．通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了______（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是汽化的结果。
20．“自拍神器”给旅行拍照爱好者带来了很大的方便，与直接拿手机自拍相比， 利用自拍杆可以___________物距，___________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大” 或“减小”）
三、实验题
21．同学们选取不同焦距的凸透镜，探究“凸透镜成像的规律”
（1）安装并调节烛焰、透镜、光屏，使他们三者的中心大致在______；
（2）小光同学选取焦距为f1=10cm的凸透镜，当蜡烛放在图甲位置，调节光屏，可在光屏上得到一个倒立、清晰的像，生活中______（选填“照相机”“投影仪”或“放大镜”）就是利用此成像原理工作的；
（3）在图甲实验的基础上，更换焦距为f2=5cm的凸透镜，为在光屏上得到清晰的像，光屏应向______（选填“左”或“右"）侧移动；
（4）小焦同学发现，在（3）的基础上，不移动光屏，将自己的眼镜放到凸透镜前，如图乙，光屏上也能呈现清晰的像，说明该眼镜对光有______（选填 “会聚”或“发散”）作用。
22．在“探究凸透镜成像的规律”实验中，实验过程如下：
（1）实验前，需要选择焦距恰当的凸透镜．实验室有A、B两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A的焦距为______；为了便于完成探究过程，应该选择透镜______（选填“A”或“B”）进行实验，并将此透镜固定在光具座上的刻度处．
（2）在调节光具座上光学器材的高度时，蜡烛应该______（选填“点燃”或“不点燃”）．
（3）当把蜡烛移动到光具座上的刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的______（选填“A”“B”或“C”）刻度范围内．
A． B． C．
（4）当，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏______（选填“靠近”或“远离”）凸透镜．
（5）随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像______（选填“上移”或“下移”）．
（6）调整蜡烛的高度后，继续探究时的成像特点：如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、______（选填“放大”“缩小”或“等大”）的实像；在光屏上成像后，分别详解下面两种情况：
①将光屏取下，眼睛在图丙中所示的位置处______（选填“能”或“不能”）看到像．
②把光屏和蜡烛的位置互换，在光屏上______（选填“能”或“不能”）看到像．
（7）将蜡烛移动到刻度处，人眼应该在______（选填“光屏”或“蜡烛”）一侧才能观察到正立、放大的虚像．
2021-2022学年人教版八年级上册物理第5章 第3节凸透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A D B B B C D B
二、填空题
11．凸透镜 远离 缩小
12．放大镜 正立 虚
13．凸 倒立 缩小
14．反 凸透 实 大于镜头（凸透镜）的二倍焦距
15．e a
16．小于一倍 大于一倍 大于一倍而小于二倍 大于二倍 大于一倍 小于一倍
17．照相机 右
18． 反射 折射 不可行 C、D 左
19．放大镜
20．增大 减小
三、实验题
21．同一高度（或同一水平线或同一水平高度） 投影仪 左 发散
22．10.0 A 点燃 B 靠近 上移 放大 能 能 光屏
