第十七章 第4节欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级能力检测
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

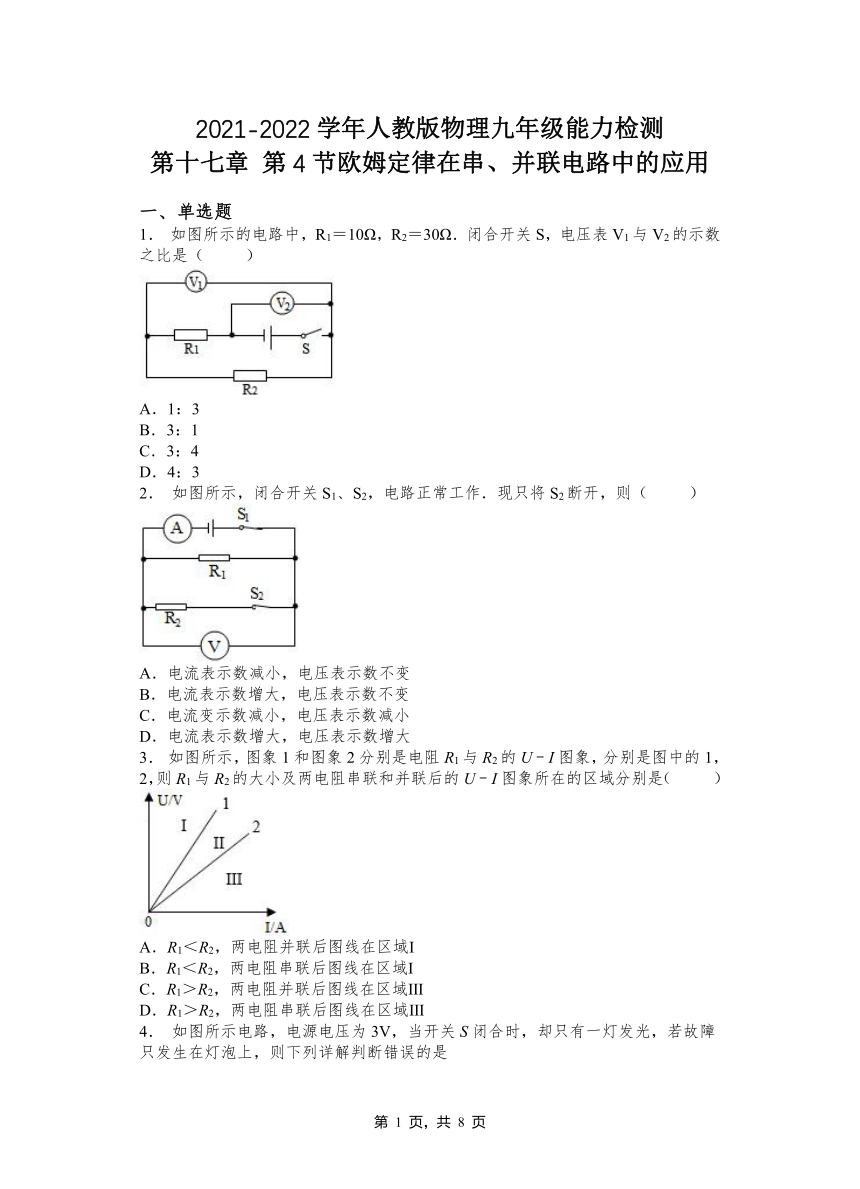

1． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3
2． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
3． 如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ

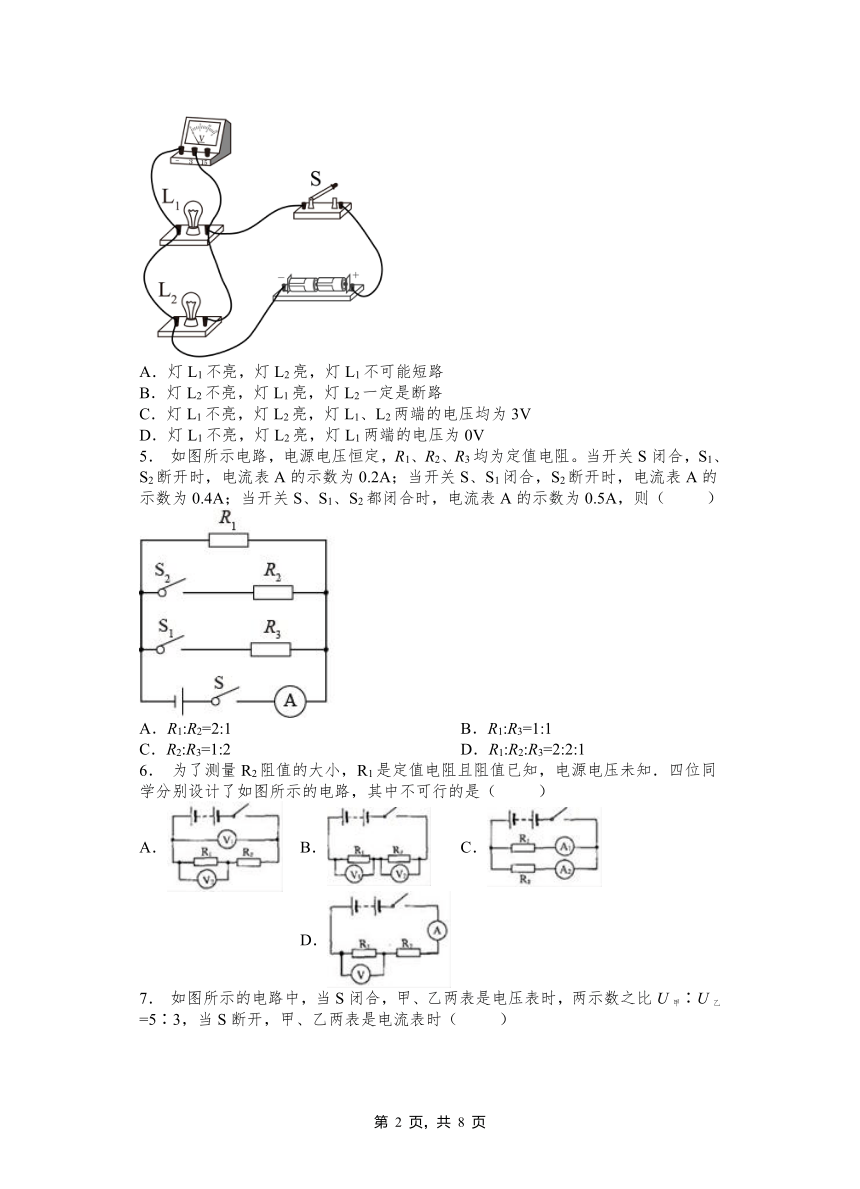

4． 如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V
5． 如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（ ）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
6． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．

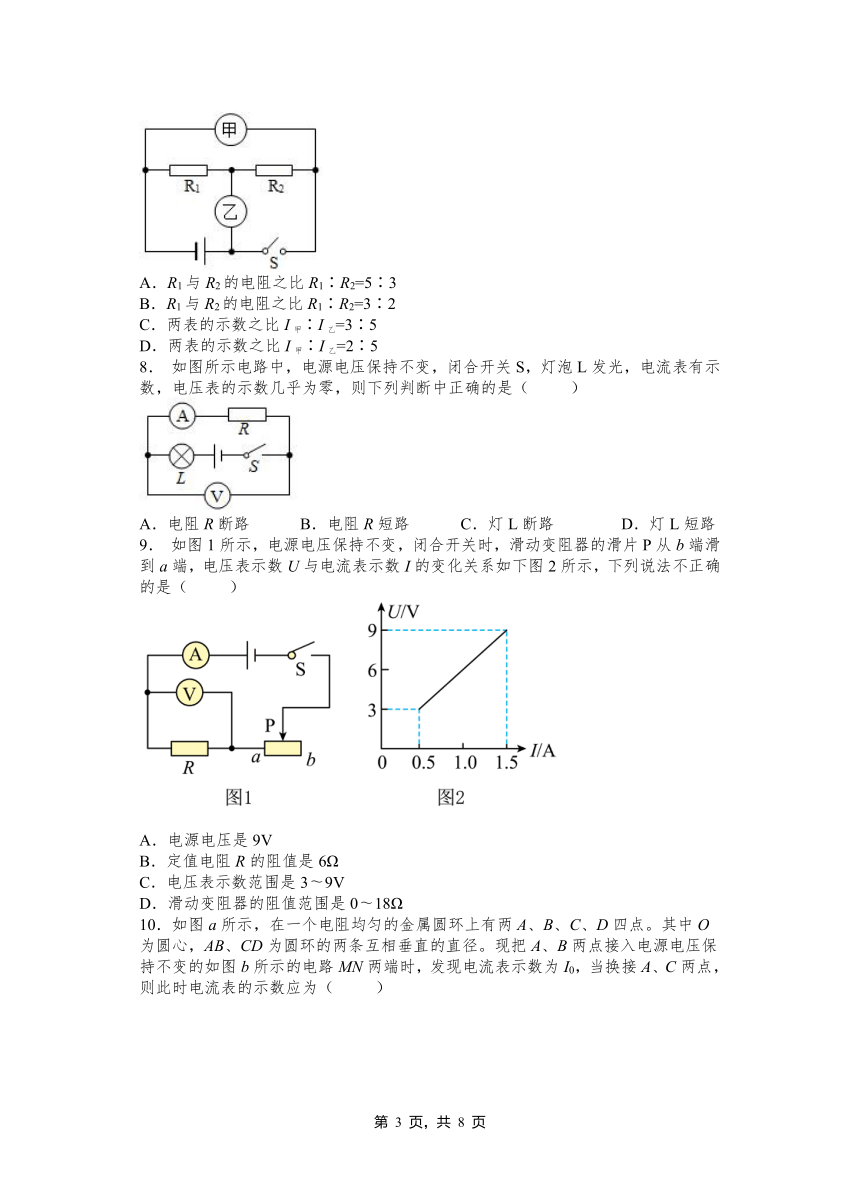

7． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
8． 如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
9． 如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9V
D．滑动变阻器的阻值范围是0 18Ω

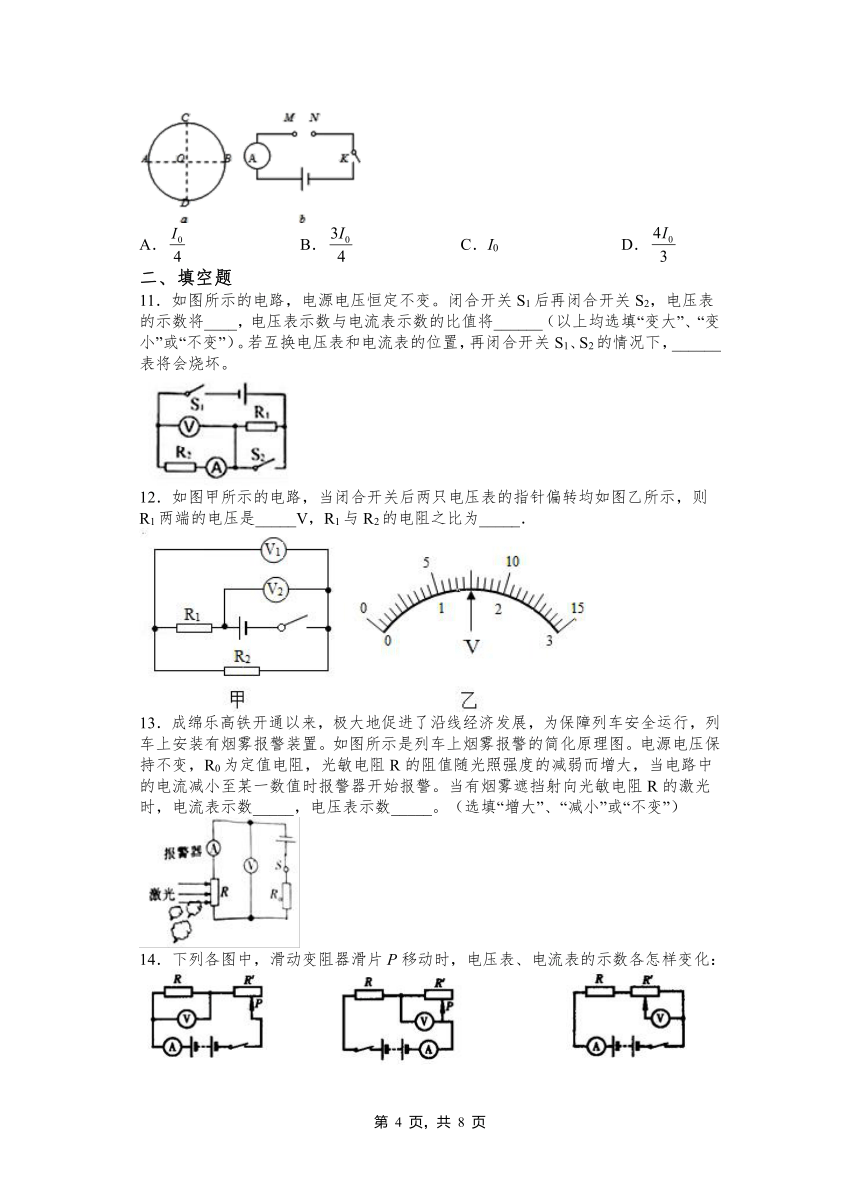

10．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．
二、填空题
11．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
12．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_____V，R1与R2的电阻之比为_____．
13．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数_____，电压表示数_____。（选填“增大”、“减小”或“不变”）
14．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
15．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
16．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为_____Ω，若将两电阻并联后接在3V电源两端，干路电流为_____A．
17．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
18．如图所示，小明自制了一种测定风速的装置，探头和金属杆的滑动变阻器的滑片P相连，可上、下移动，当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向________移动；当风速增大时，电压表的示数将________（选填“变大”、“变小”或“不变”）．
19．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
20．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
三、计算题
21．如图所示，电源电压为4V，电阻R1=10Ω，闭合开关S，当滑动变阻器的滑片P移至中点时，电流表A的示数如图（b）所示。求：
（1）电流表A1的示数；
（2）滑动变阻器的最大阻值。
22．如图所示的电路中，电源电压保持不变，电阻R1＝4Ω，R3＝6Ω，求：
（1）当开关S1、S2都断开时，电流表的示数为0.6A，求电源电压；（画出等效电路图）
（2）当开关S1、S2都闭合时，电流表的示数为2A，求电阻R2的阻值。（画出等效电路图）
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A C D B D D B D D
二、填空题
11．变大 不变 电流
12．6 4:1
13． 减小 增大
14．变小变小变小变大不变变小
15．并　　 不变 变小
16．10 0.9
17．6 2.25
18．上 变大
19．1：4 1：5
20．增大 增大
三、计算题
21．（1）0.5A；（2）3.8Ω或80Ω
22．（1）6V，；（2）12Ω，
