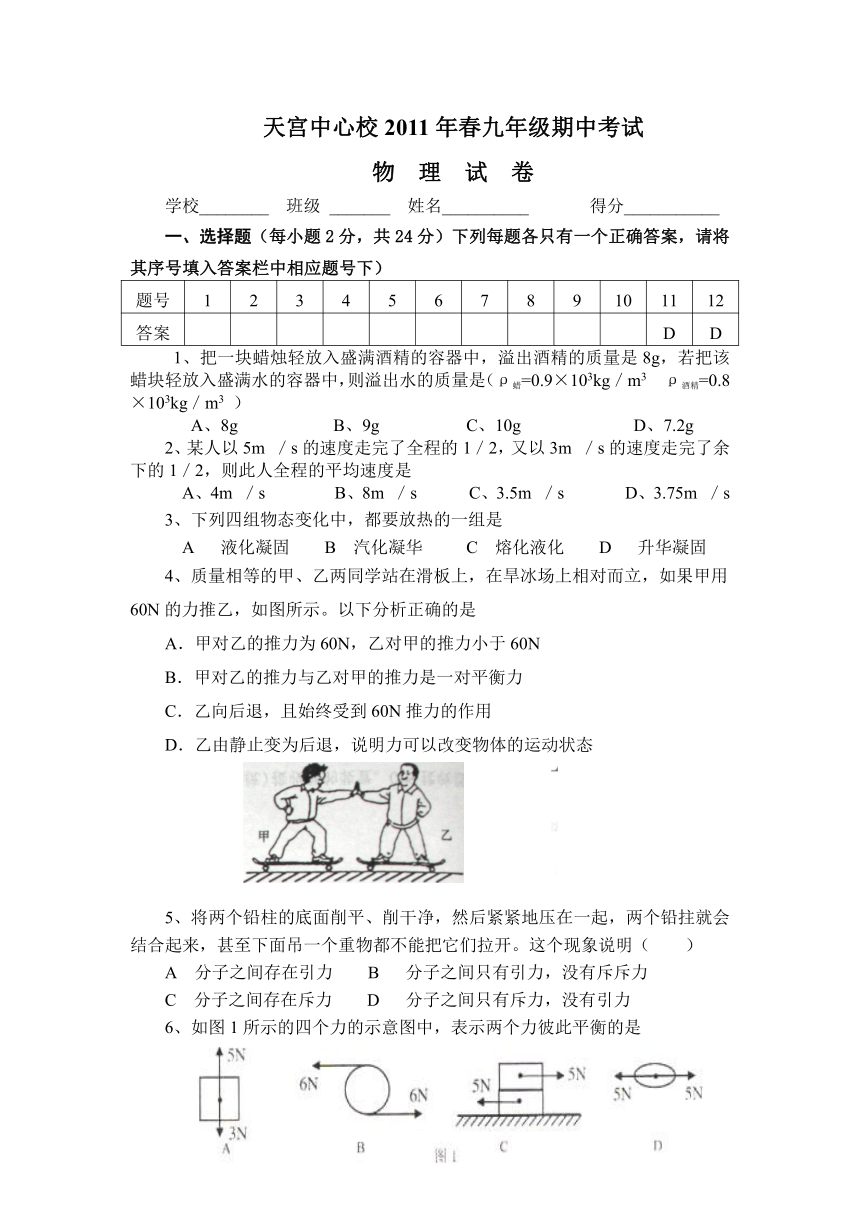

天宫中心校2011年春九年级物理期中考试

天宫中心校2011年春九年级期中考试
物 理 试 卷
学校________ 班级 _______ 姓名__________ 得分___________
一、选择题（每小题2分，共24分）下列每题各只有一个正确答案，请将其序号填入答案栏中相应题号下）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 D D
1、把一块蜡烛轻放入盛满酒精的容器中，溢出酒精的质量是8g，若把该蜡块轻放入盛满水的容器中，则溢出水的质量是（ρ蜡=0.9×103kg／m3 ρ酒精=0.8×103kg／m3 ）
A、8g B、9g C、10g D、7.2g
2、某人以5m ／s的速度走完了全程的1／2，又以3m ／s的速度走完了余下的1／2，则此人全程的平均速度是
A、4m ／s B、8m ／s C、3.5m ／s D、3.75m ／s
3、下列四组物态变化中，都要放热的一组是
A 液化凝固 B 汽化凝华 C 熔化液化 D 升华凝固
4、质量相等的甲、乙两同学站在滑板上，在旱冰场上相对而立，如果甲用60N的力推乙，如图所示。以下分析正确的是
A．甲对乙的推力为60N，乙对甲的推力小于60N
B．甲对乙的推力与乙对甲的推力是一对平衡力
C．乙向后退，且始终受到60N推力的作用
D．乙由静止变为后退，说明力可以改变物体的运动状态
5、将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两个铅拄就会结合起来，甚至下面吊一个重物都不能把它们拉开。这个现象说明（ ）
A 分子之间存在引力 B 分子之间只有引力，没有斥斥力
C 分子之间存在斥力 D 分子之间只有斥力，没有引力
6、如图1所示的四个力的示意图中，表示两个力彼此平衡的是

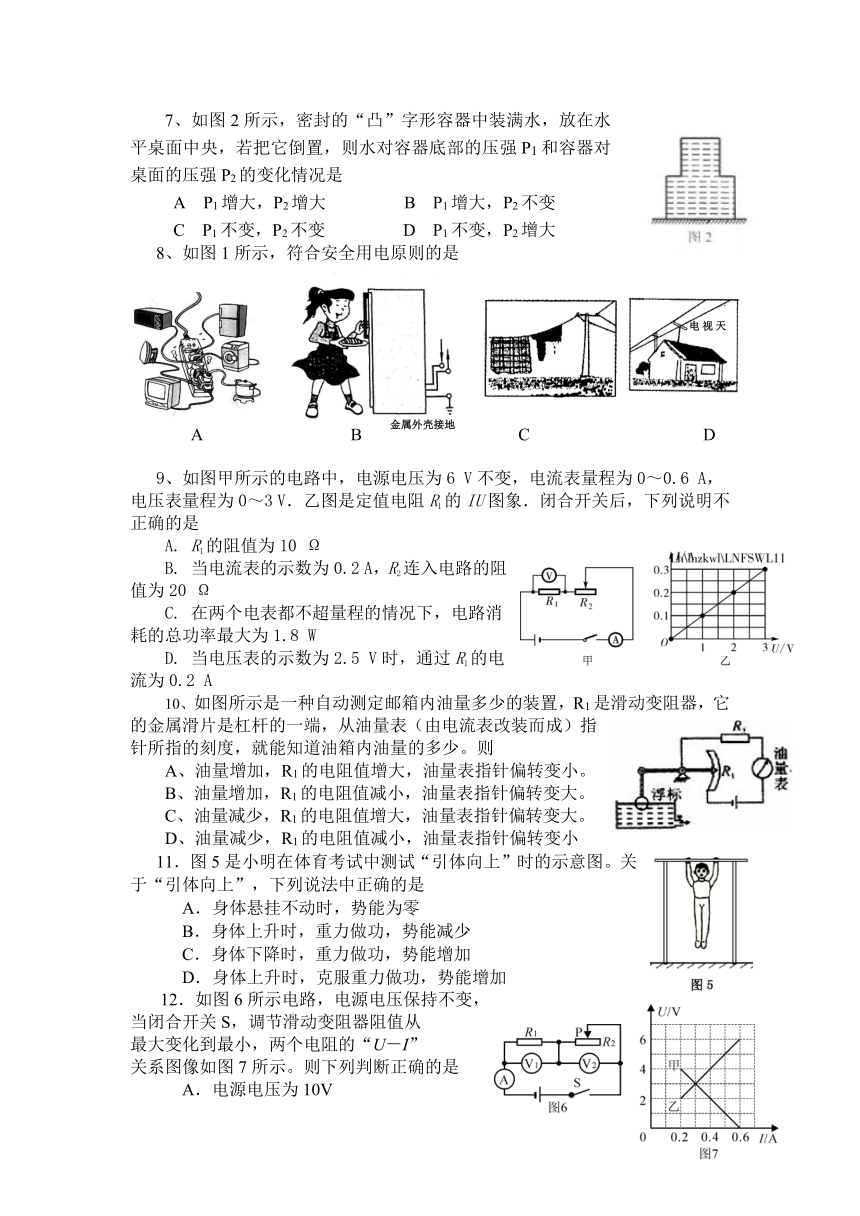

7、如图2所示，密封的“凸”字形容器中装满水，放在水平桌面中央，若把它倒置，则水对容器底部的压强P1和容器对桌面的压强P2的变化情况是
A　P1增大，P2增大 B　P1增大，P2不变
C　P1不变，P2不变 D　P1不变，P2增大
8、如图1所示，符合安全用电原则的是
A B C D
9、如图甲所示的电路中，电源电压为6 V不变，电流表量程为0～0.6 A，电压表量程为0～3 V．乙图是定值电阻R1的I U图象．闭合开关后，下列说明不正确的是
A. R1的阻值为10 Ω
B. 当电流表的示数为0.2 A，R2连入电路的阻值为20 Ω
C. 在两个电表都不超量程的情况下，电路消耗的总功率最大为1.8 W
D. 当电压表的示数为2.5 V时，通过R1的电流为0.2 A
10、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则
A、油量增加，R1的电阻值增大，油量表指针偏转变小。
B、油量增加，R1的电阻值减小，油量表指针偏转变大。
C、油量减少，R1的电阻值增大，油量表指针偏转变大。
D、油量减少，R1的电阻值减小，油量表指针偏转变小
11．图5是小明在体育考试中测试“引体向上”时的示意图。关于“引体向上”，下列说法中正确的是
A．身体悬挂不动时，势能为零
B．身体上升时，重力做功，势能减少
C．身体下降时，重力做功，势能增加
D．身体上升时，克服重力做功，势能增加
12．如图6所示电路，电源电压保持不变，
当闭合开关S，调节滑动变阻器阻值从
最大变化到最小，两个电阻的“U－I”
关系图像如图7所示。则下列判断正确的是
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
二、填空题（每空1分，共20分）
13、如图2所示，主要表示力可以改变物体运动状态的是_____图；主要表示力可以改变物体形状的是____图.
14、实验室常用的温度计是根据液体_________________________的规律制成的。测量液体温度时，如图5所示的做法及读数方法是否正确？答：____（选填“是”、“否”）。
15、物理学中把_______移动的方向规定为电流的方向，实验表明，通电导线在磁场中受力的方向跟电流方向和__________的方向都有关系。
16、弹力和摩擦力是两种常见的力。弹力是物体由于______________而产生的。摩擦力要阻碍物体间的_______________。
17、日本大地震引发的海啸导致福岛第一核电站发生核泄漏事故，使得人们普遍关注核电站的安全。核电站利用________能发电，它的核心设备是___________。
18、用电器在一段时间内消耗的电能，可以通过____________计量出来。一个“220v 1000w”的电炉，正常工作2h，消耗的电能是___________J。
19、l0cm3的冰熔化成水后，体积减小_______cm3。要把这些水的温度升高l0℃,需要吸收的热量为_________J。[不计热损失，ρ油=0.9×103kg/m3，c水=4.2×103J/(kg·℃）]
20、质量120 g、体积20cm3的物体挂在弹簧测力计上，再把物体浸没在某种液体中，弹簧测力计的示数是l N，物体受到的浮力为_____N，液体的密度为_________kg/m3。（g=10N/kg）
21、某种红外线的波长为6.0×10-5m，它的频率为________。红外线的波长比紫外线的波长________（选填“大”或“小”）。
22、某电路接入一只阻值为15Ω的电阻R1，其中的电流为0.6A。如果设电路再并联一个阻值为30Ω的电阻R2，电路的总电流变化了____A，R2的电功率为_______。
三、作图题（每图2分，共6分）
23. 如图，A是水中的一个发光点，从A发出一条光线经平面镜反射后，反射光线通过B点，并在水面处发生折射．请画出入射光线、反射光线和折射光线的大致方向．
24．小磁针在通电螺线管产生的磁场中静止时，指向如图所示．请将电源符号填人虚线框内并画出该通电螺线管导线的绕法．
25、如图6所示，请画出方形物体所受重力的示意图。
四、实验题（每空1分，共6分）
20、用如图8所示的装置探究“平面镜成像的特点”。关于该实验：(1)如果在像A1位置放置光屏，在光屏上_________承接到像A1（填“能”或“不能”）．说明平面镜成的是________像。
(2)如果将蜡烛A由距平面镜15cm变为20cm，则蜡烛A和像A的距离变为____cm，像的大小将________（选填“变大”，“变小”或“不变”）。
21、用如图9所示的装置探究“动能的大小与什么因素有关”。从斜面上滚下的铁球A碰上物体B后，能将B撞出一段距离。在同样的平面上，B被撞得越远，A的动能越大。
探究l：用同一个铁球，从斜面上高度不同的地方静止释放，由较高处释放的铁球把B撞得更远，由此可得出结论：______________，它的动能就越大。
探究2：用质量不同的铁球，从斜面上高度相同的地方静止释放，质量较大的铁球把B撞得更远，由此可得出结论：______________，它的动能就越大。
四、计算题（21小题4分，22小题5分，共9分）
21、如图所示的是某建筑工地上使用的提升机，用它能将装在货箱A中的建筑材料提升到高处．若拉力F做功的功率为2000W，重为2400N的建筑材料在18s内被匀速提升10m，求：
（1）提升机做的有用功；
（2）提升机的机械效率；
（3）拉力F的大小．
22．图20是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图所示。(电阻丝AB的阻值不随温度变化)
求：(1)小灯泡的额定功率；
(2)电阻丝AB的阻值；
(3)当AB连入电路的阻值R1=2.5时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少（2011年河北省中考题）
计算题参考答案
21、解：（1）提升机做的有用功W有用=Gh=2400N×10m=24000J．
答：提升机做的有用功为24000J．
（2）拉力做的总功W总=Pt=2000W×18s=36000J，
提升机的机械效率η==×100%≈66.7%．
（3）拉力F移动的距离S=2h=2×10m=20m，
拉力F===1800J．
答：拉力F的大小为1800J．
22、答案：(1)当滑片P在B端时，由图得知电源电压与小灯泡额定电压相等为6V，对应的电流为1A
小灯泡的额定功率： PL=ULIL=6V×1A=6W
(2)当滑片P在A端时，由图得小灯泡两端的电压为1.5V，电流如I小=0.5A
由于R与L串联，则电阻丝两端电压：U丝=6V—1.5V=4.5V
由欧姆定律得电阻丝AB的电阻： R=U丝/I小=4.5V/0.5A= 9
(3)灯泡消耗的功率为：
P=I2RL=
将U=6V、R1=2.5、P=3.W代入上式中，
解得：RL=1.25或5
由图可知，灯泡连入电路中的最小阻值为RL最小=1.5V/0.5A=3
所以RL =5
12、当滑动变阻器由最大到最小的变化中，即V2的示数变小，V1的示数变大，所以甲是R2的图像，乙是R1的图像；由于两电阻串联，据图像知，此时的总电压是6V；分析图像，据欧姆定律能看出R1的电阻是10Ω；R2最大时，即为R2=4v/0.2A=20Ω，即其变化范围是0—20Ω；当划片在中点时，此时的电路中的电流是I=U/R=6V÷(10+10) Ω=0.3A，所以正确答案选D
金属外壳接地
电视天线
图5
