16.4变阻器 同步练习2021-2022学年人教版九年级物理全一册（word版有答案）

2021——2022学年度人教版九年级物理 第十六章电压 电阻 16.4变阻器 同步练习
一、选择题
1．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（　　）
A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮 B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮
C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变 D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮
2．如图甲是可调节亮度的台灯，图乙是其调节亮度的电位器结构图，转动旋钮时，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是
A．电位器与灯泡并联 B．若只将a、b接入电路，转动旋钮不可改变灯泡亮度
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗 D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
3．如图所示，闭合开关后要想使小灯泡变亮，滑动变阻器的滑片应该（　　）
A．向左移动 B．向右移动
C．不需调节 D．向左向右调节都可以
4．电流的大小与电压和电阻大小有关。那么关于电流、电压和电阻下列说法正确的是（　　）
A．两个不同阻值的定值电阻串联分别接入不同电源的电路中，电阻大的定值电阻两端电压可能小
B．通过导体的电流变大，那么该导体的电阻变小
C．导体的两端电压变大，那么该导体的电阻不变 D．电阻是导体本身一种属性
5．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
6．如图的电路，电源两端电压不变，闭合开关S后，滑动变阻器的滑片P向右滑动过程中，下列说法正确的是
A．电压表V的示数变大，电流表A2示数不变 B．电流表A1的示数变小，电流表A2示数变大
C．电流表A2与电压表V的乘积变大 D．电压表V与电流表A2和A1的示数差的比值变大
7．如上图所示，在测量小灯泡的电阻实验中，当闭合开关S时，发现灯泡L亮，电流表电压表都有较小的偏转，则灯泡不亮的原因是
A．变阻器R的阻值太大 B．灯泡L断路 C．灯泡L被短接 D．开关S被短接
8．在收音机等电器中,有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示,图中A,B,C三个焊接点相当于变阻器的三个接线柱.使用电位器时,下列说法正确的是 ( )
A．只把A和C接入电路,可以改变通过电位器的电流
B．只把A和B接入电路,无法改变通过电位器的电流
C．将A,B接入电路同一点,C接电路另一点,可以改变通过电位器的电流
D．将B,C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大
二、填空题
9．如图是一种测量油箱内油量的装置．从油量表（由电流表改装而成）指针所指刻度，就能知道油箱内油量的多少。当油量减少时，R的阻值将________，油量表示数将______。（填“变大”或“变小”）
10．小红所在的学校，举行纪念“建国成立70周年”科技设计实验活动，她用所学知识设计出一幅电路。其电路图如图所示，当滑片P向左移动时，电流表的示数会_____，电压表的示数会_____（两空均选填“变大”、“变小”或“不变”）。
11．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，风越大，小灯泡的亮度越________。
12．如图所示是一种测定油箱油量的装置。其中R是滑动变阻器的电阻片，滑杆可绕固定轴O转动，一端与滑动变阻器的滑片接触，另一端固定一个浮子。油箱内油量越少，连入电路的阻值__，电压表示数__，R两端的电压__。（均填“越大”、“越小”或“不变”）
13．如图所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A示数将______，电压表V示数将______，电压表V的示数与电流表A1的示数的比值将______（均选填“变大”、“不变”或“变小”）。

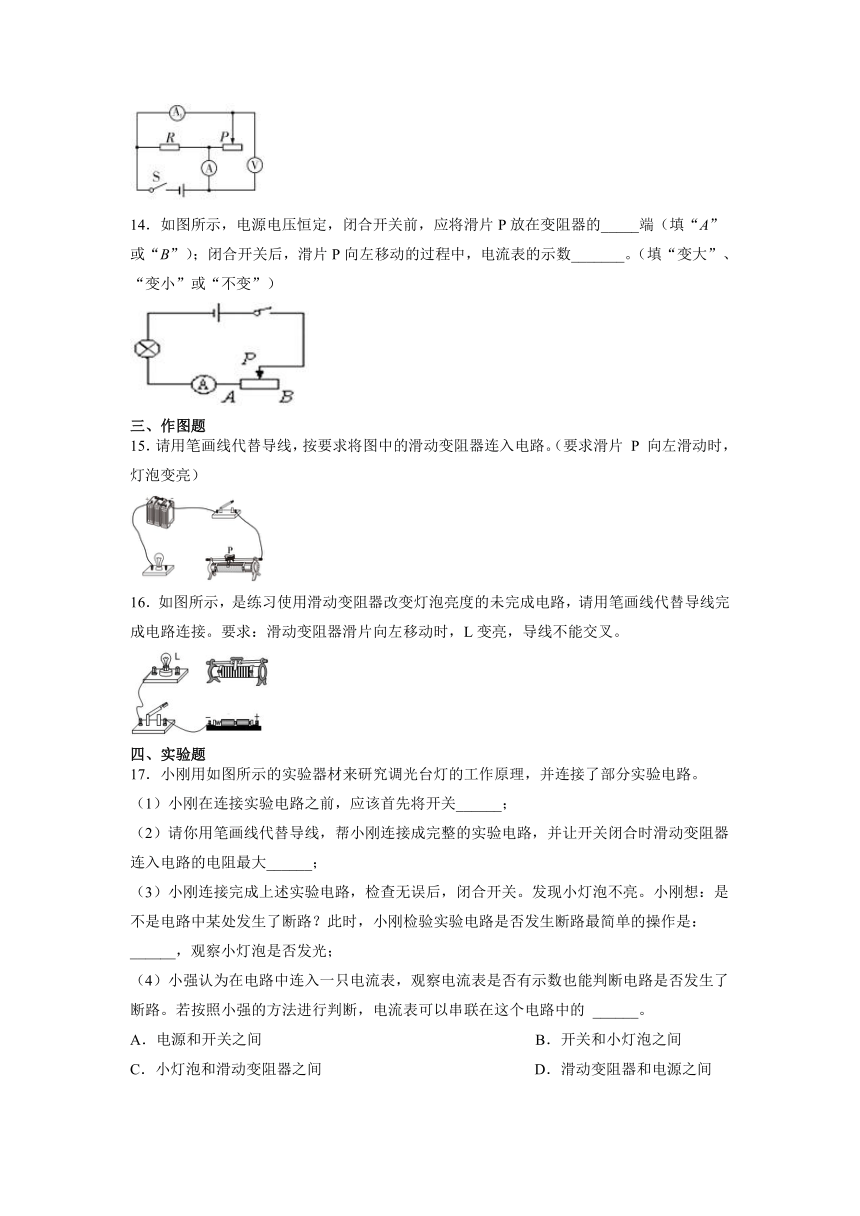

14．如图所示，电源电压恒定，闭合开关前，应将滑片P放在变阻器的_____端（填“A”或“B”）；闭合开关后，滑片P向左移动的过程中，电流表的示数_______。（填“变大”、“变小”或“不变”）
三、作图题
15．请用笔画线代替导线，按要求将图中的滑动变阻器连入电路。（要求滑片 P 向左滑动时，灯泡变亮）
16．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：滑动变阻器滑片向左移动时，L变亮，导线不能交叉。
四、实验题
17．小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间 B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间 D．滑动变阻器和电源之间
18．某物理研究小组的同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如表一(不考虑温度对电阻大小的影响)探究前他们做出了如下猜想：
甲同学：电阻与导体的长度有关。
乙同学：电阻与导体的材料有关。
丙同学：电阻与导体的横截面积有关。
表一
编号 材料 长度/m 横截面积/mm2
a 镍铬合金丝 1.0 0.2
b 镍铬合金丝 1.0 0.1
c 镍铬合金丝 0.5 0.1
d 锰铜合金丝 0.5 0.1
为了完成实验探究，同学们设计了如图所示的实验电路。请回答下列问题：
(1)实验中应通过比较________的大小，来比较电阻丝电阻的大小，达到验证猜想的目的，这种实验方法叫____。
(2)若要验证乙同学的猜想，则应该选用两根电丝_______ (填编号)进行对比实验。若要验证丙同学的猜想，则应该选用两根电丝________(填编号)进行对比实验。
(3)选用b、c两根电阻丝进行对比实验，目的是为了验证______(选填“甲”、“乙”或“丙”)同学的猜想。实验中自变量是_______；应变量是________；应该控制的变量是____；
19．亲爱的同学：你会使用下面的实验仪器吗？
（1）如图1所示，电流表的分度值是_________，此时示数为_________．
（2）如图2所示，该电阻箱此时的示数为_________Ω．
（3）实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图3所示．“20Ω”指的是_________；如果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻值变_________．
（4）如果你还想知道电路中电流值的改变情况，需在电路中再_________联一个电流表，并增加_________根导线．
五、综合题
20．某款水位自动测控仪的测量原理如图17甲所示,电源电压U恒为15V,定值电阻R0=10Ω,R1为一竖直固定光滑金属棒，总长40cm,阻值为20Ω，其接入电路的阻值与对应棒长成正比．弹簧上端固定,滑片P固定在弹簧下端且与R1接触良好,滑片及弹簧的阻值、重力均不计．圆柱体M通过无伸缩的轻绳挂在弹簧下端,重80N,高60cm,底面积为100cm2．当水位处于最高位置A时,M刚好浸没在水中,此时滑片P恰在R1最上端;当水位降至最低位置B时,M的下表面刚好离开水面．已知弹簧所受拉力F与其伸长量 L的关系如图乙所示．闭合开关S,试问:
（1）当水位下降时,金属棒接入电路的长度________ ,电压表示数________（两空均选填“增大”或“减小” ）
（2）当水位处于位置A时.电压表的示数为多少______
（3）水位由位置A降至B这一过程,弹簧的长度增加了多少 电压表的示数变化了多少_______ （已知ρ水=1.0×103kg/m3,g取10N/kg）
21．如图甲所示是一种水箱水位测量装置示意图．电源电压为12伏保持不变，R0是阻值为20欧的定值电阻，R1是长20厘米、阻值是40欧的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80厘米，底面积为250厘米2．当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端．轻质弹簧阻值不计，弹簧的伸长长度△L始终与受到的拉力F成正比，如图乙所示．
（1）当水位下降时，电路中电流表的示数是________(选填“增大”或“减小”)．
（2）当水位处于最高处时，电流表的示数为多少？____
（3）当水位下降，电压表示数为6伏时，圆柱体露出水面部分的长度为多少厘米？____
【参考答案】
1．C 2．D 3．A 4．CD 5．D 6．D 7．D 8．C
9．变大 变小
10．不变 变小
11．滑动变阻器 亮
12．越大 越小 越大
13．变小 不变 变大
14．B 变大
15．
16．
17．断开 向右移动滑片 ABCD
18．电流表示数 转换法 c、d a、b 甲 导体的长度 电阻的大小 材料和横截面积
19．0.5mA 11mA 3608 滑动变阻器最大值为20 减小 串 1
20．减小 减小 10V 30cm 5V
21．增大 0.2A 40cm
