2021-2022学年人教版物理九年级能力检测
第十七章 第1节 电流与电压和电阻的关系
一、单选题

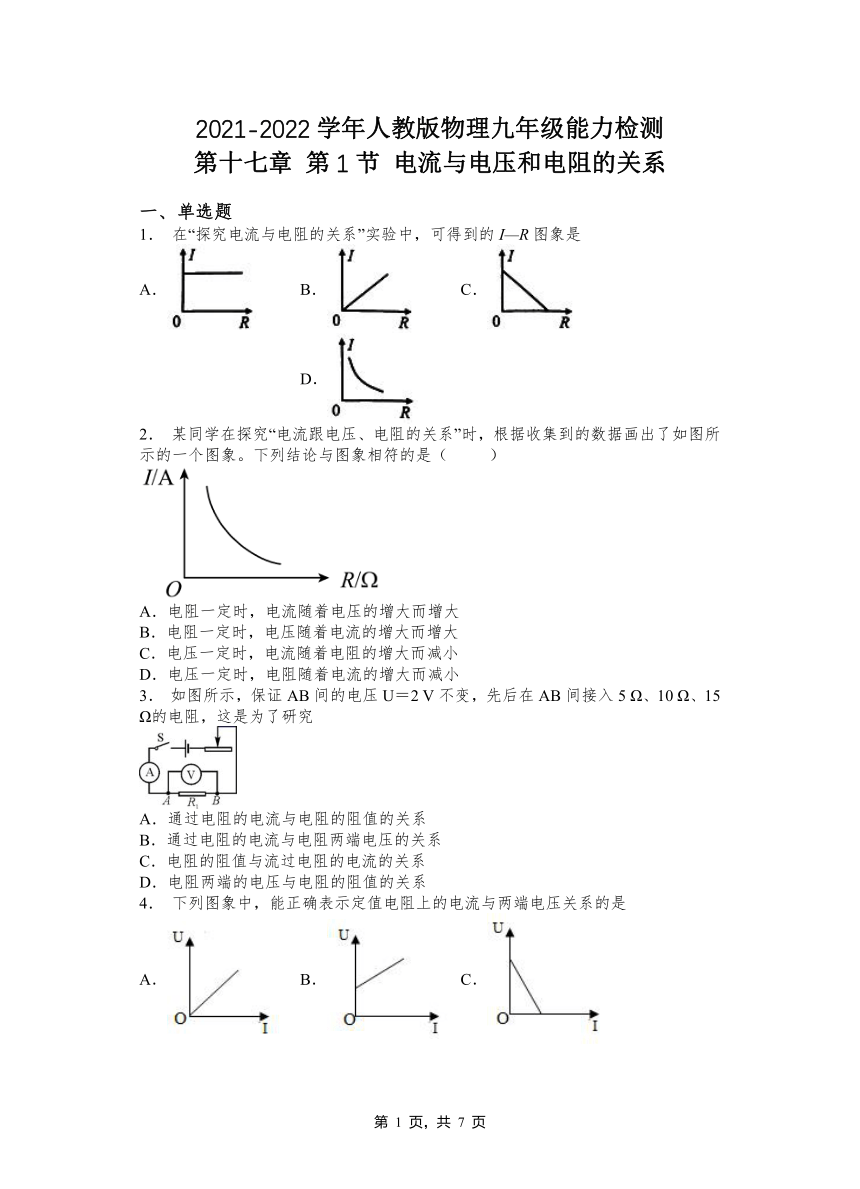

1. 在“探究电流与电阻的关系”实验中,可得到的I—R图象是
A. B. C. D.
2. 某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是( )
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小
3. 如图所示,保证AB间的电压U=2 V不变,先后在AB间接入5 Ω、10 Ω、15 Ω的电阻,这是为了研究
A.通过电阻的电流与电阻的阻值的关系
B.通过电阻的电流与电阻两端电压的关系
C.电阻的阻值与流过电阻的电流的关系
D.电阻两端的电压与电阻的阻值的关系
4. 下列图象中,能正确表示定值电阻上的电流与两端电压关系的是
A. B. C. D.

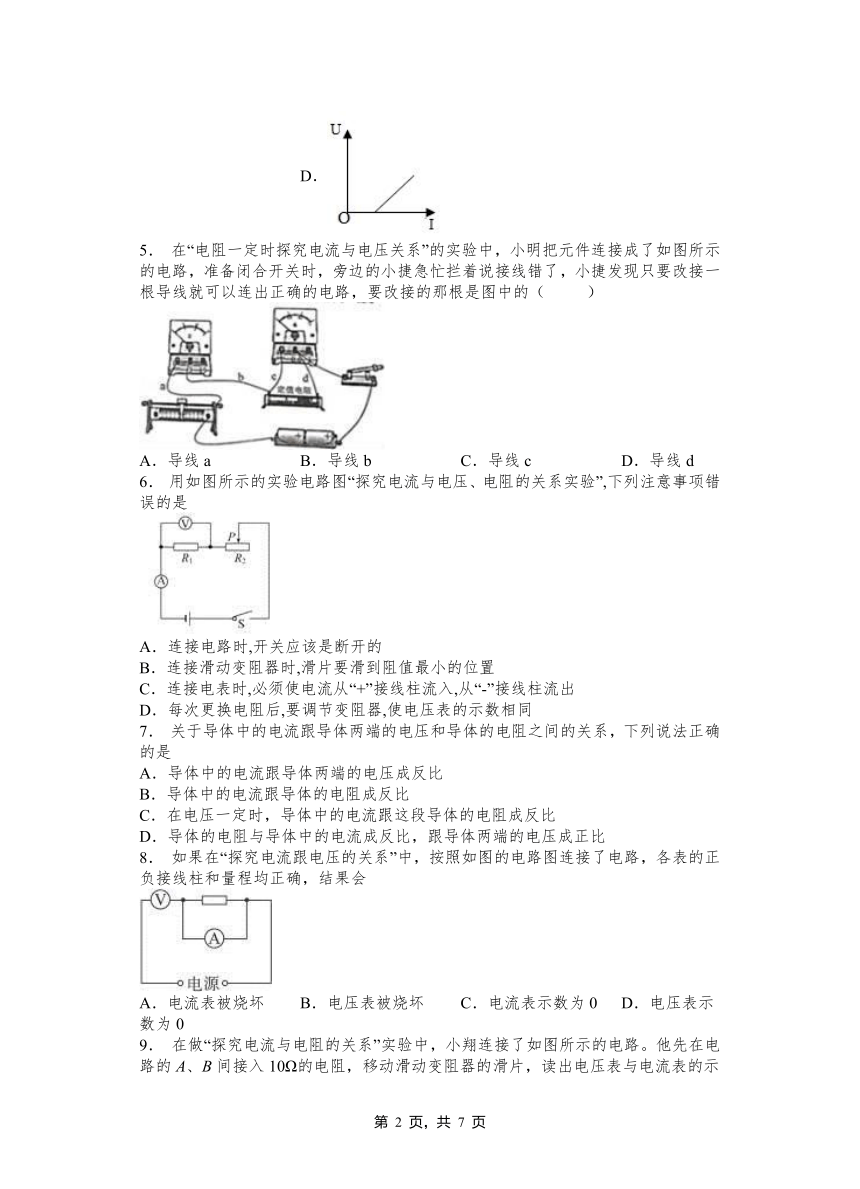

5. 在“电阻一定时探究电流与电压关系”的实验中,小明把元件连接成了如图所示的电路,准备闭合开关时,旁边的小捷急忙拦着说接线错了,小捷发现只要改接一根导线就可以连出正确的电路,要改接的那根是图中的( )
A.导线a B.导线b C.导线c D.导线d
6. 用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是
A.连接电路时,开关应该是断开的
B.连接滑动变阻器时,滑片要滑到阻值最小的位置
C.连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D.每次更换电阻后,要调节变阻器,使电压表的示数相同
7. 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系,下列说法正确的是
A.导体中的电流跟导体两端的电压成反比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时,导体中的电流跟这段导体的电阻成反比
D.导体的电阻与导体中的电流成反比,跟导体两端的电压成正比
8. 如果在“探究电流跟电压的关系”中,按照如图的电路图连接了电路,各表的正负接线柱和量程均正确,结果会
A.电流表被烧坏 B.电压表被烧坏 C.电流表示数为0 D.电压表示数为0

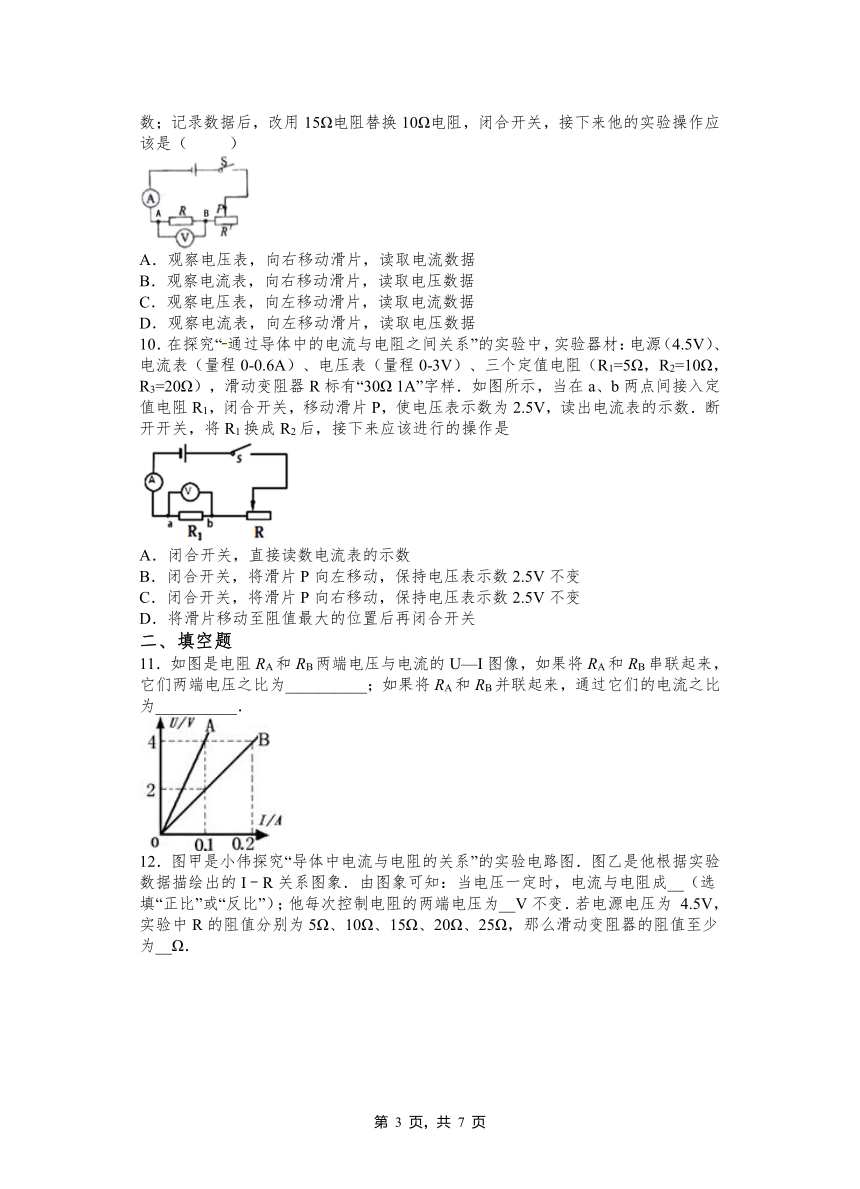

9. 在做“探究电流与电阻的关系”实验中,小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻,移动滑动变阻器的滑片,读出电压表与电流表的示数;记录数据后,改用15Ω电阻替换10Ω电阻,闭合开关,接下来他的实验操作应该是( )
A.观察电压表,向右移动滑片,读取电流数据
B.观察电流表,向右移动滑片,读取电压数据
C.观察电压表,向左移动滑片,读取电流数据
D.观察电流表,向左移动滑片,读取电压数据
10.在探究“通过导体中的电流与电阻之间关系”的实验中,实验器材:电源(4.5V)、电流表(量程0-0.6A)、电压表(量程0-3V)、三个定值电阻(R1=5Ω,R2=10Ω,R3=20Ω),滑动变阻器R标有“30Ω 1A”字样.如图所示,当在a、b两点间接入定值电阻R1,闭合开关,移动滑片P,使电压表示数为2.5V,读出电流表的示数.断开开关,将R1换成R2后,接下来应该进行的操作是
A.闭合开关,直接读数电流表的示数
B.闭合开关,将滑片P向左移动,保持电压表示数2.5V不变
C.闭合开关,将滑片P向右移动,保持电压表示数2.5V不变
D.将滑片移动至阻值最大的位置后再闭合开关
二、填空题
11.如图是电阻RA和RB两端电压与电流的U—I图像,如果将RA和RB串联起来,它们两端电压之比为__________;如果将RA和RB并联起来,通过它们的电流之比为__________.
12.图甲是小伟探究“导体中电流与电阻的关系”的实验电路图.图乙是他根据实验数据描绘出的I﹣R关系图象.由图象可知:当电压一定时,电流与电阻成__(选填“正比”或“反比”);他每次控制电阻的两端电压为__V不变.若电源电压为 4.5V,实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω,那么滑动变阻器的阻值至少为__Ω.
13.探究“电流与电压、电阻关系”的实验时,小红和小东设计了甲、乙二种方案(如图)来探究“电流与电压的关系”.你认为图甲和图乙两种方案中可行的是________,理由是:________.
14.在导体的电阻一定时,导体中的电流,跟这段导体两端的电压成________。
15.如图,更换电阻 R,闭合开关,移动滑动变阻器的滑片,使电压表的示数保持不变,则实验探究的是电流与_____的关系.
16.图是“探究电流与电阻的关系”的电路图.将5Ω的定值电阻接入图中A、B两点间,正确操作后,电流表的示数为0.40A.接下来的操作是:断开开关,将5Ω的定值电阻更换为10Ω的定值电阻,再将滑动变阻器的滑片P移到最___(选填“左”或“右”)端,然后闭合开关,移动滑片P,使电压表示数为_____V时,读出电流表的示数.
17.小科利用器材探究通过M、N之间导体的电流与电压的关系,部分电路如图所示。
(1)图中M、N之间应连入______(填“定值电阻”或“小灯泡”);
(2)图中M、N之间若接入定值电阻,闭合开关,当滑动变阻器滑片向左移动时,滑动变阻器两端的电压______(填变化情况)。
18.在“探究导体中电流与电压的关系”实验中,连接电路时电键应处于________状态,电流表要________联在电路中.探究过程中,某同学多次改变所用干电池的节数,他是为了改变________(选填“同一”或“不同”)导体两端的________.
19.小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时,记录的实验数据如表。请根据表中数据归纳判断:当I=0.3A时,U=______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
20.在探究电流与电压、电阻的关系的实验中,要研究电流与电压、电阻的关系,采用的研究方法是:_______。即:保持电阻不变,改变_______,研究电流随_______的变化关系;保持电压不变,改变_______,研究电流随_______的变化关系。得出结论:在电阻一定的情况下,导体中的电流与加在导体两端的电压成_______;在电压不变的情况下,导体中的电流与导体的电阻成_______。
三、实验题
21.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源电压恒定为______V,电流表、电压表和开关各一个,四个定值电阻(10Ω、15Ω、20Ω、30Ω),两个滑动变阻器(规格分别是“5Ω,2A”、“20Ω,1A”),导线若干.
(1)请用笔画线表示导线,在题图(甲)中将实验电路图连接完整_________
(2)在连接电路时,要求先将开关、滑动变阻器分别处于__________的位置(填字母)
A.闭合、阻值最大处 B.断开、阻值最小处
C.断开、阻值任意处 D.断开、阻值最大处
(3)实验时,先在ab间接接入10Ω电阻,移动滑P,使电压表示数为3V,并记录相应的电流值;再改接l5Ω的电阻,此时滑片P应向_______(选填“c”或“d”)端移动,这样移动滑片的目的是:__________.
(4)本实验需在ab间先后接入上述四个定值电阻,为完成整个实验,选择的滑动变阻器的最大阻值至少不少于_____Ω,故选取规格为_________的滑动变阻器.实验时,闭合开关,移动滑片P,如果发现电流表都没示数,而电压表示数都接近电源电压,则出现该现象的原因可能是__________________.
(5)通过实验获得数据,得到如题图(乙)所示导体的电流I随电阻R变化的图像,由图像可得出结论: _________________________________________________.
22.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源(电压恒为4.5V),电流表、电压表和开关各一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两个滑动变阻器(规格分别是“20Ω,2A”、“50Ω,1A”),导线若干.
(1)在连接电路时,要求先将开关、滑动变阻器分别处于______的位置(填字母).
A.断开、A端 B.闭合、阻值最大处 C.断开、任意位置 D.断开、B端
(2)小敏同学按图甲的电路原理图连接了图乙的实物电路,其中有两个元件连接错误,它们是________,________(只须填写连错的元件).
(3)正确连接电路后,闭合开关,移动变阻器的滑片P,发现电流表指针几乎不动,电压表有示数且接近电源电压,产生这一现象的原因可能是________.
(4)排除故障后,先在ab间接接入5Ω电阻,移动滑片P,使电压表示数为2V,并记录相应的电流值;再改接10Ω的电阻,此时滑片P应向________(选填“A”或“B”)端移动,这样移动滑片的目的是:________.在移动滑动变阻器滑片的同时,眼睛应注视________(选填序号).
A.小灯泡亮度 B.电流表示数
C.电压表示数 D.滑动变阻器滑片
(5)本实验需在ab间先后接入上述四个定值电阻,为完成整个实验,应该选取规格为_____的滑动变阻器.
(6)小敏同学实验中测量得到的数据如下表:
分析表中数据,可得出的结论是:________.
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C A A D B C C A D
二、填空题
11.2:1 1:2
12.反比 2.5 20
13.乙 甲图不能控制电阻不变(或乙图能控制电阻不变)
14.正比
15.电阻
16.右 2
17.定值电阻 减小
18.断开串同一电压
19.10.5
20.控制变量法电压电压电阻电阻正比反比
三、实验题
21. D c 使定值电阻两端的电压保持3V不变 略 15Ω “20Ω,1A” 定值电阻断路 电压一定时,通过导体的电流与导体的电阻成反比
22.D 电流表 电压表 电阻R断路 B 使电阻两端的电压不变 C “50Ω,1A” 电压不变,导体中的电流与电阻成反比
