第十五章 第2节电流和电路2021-2022学年人教版物理九年级能力检测（含答案）

2021-2022学年人教版物理九年级能力检测
第十五章 第2节 电流和电路
一、单选题

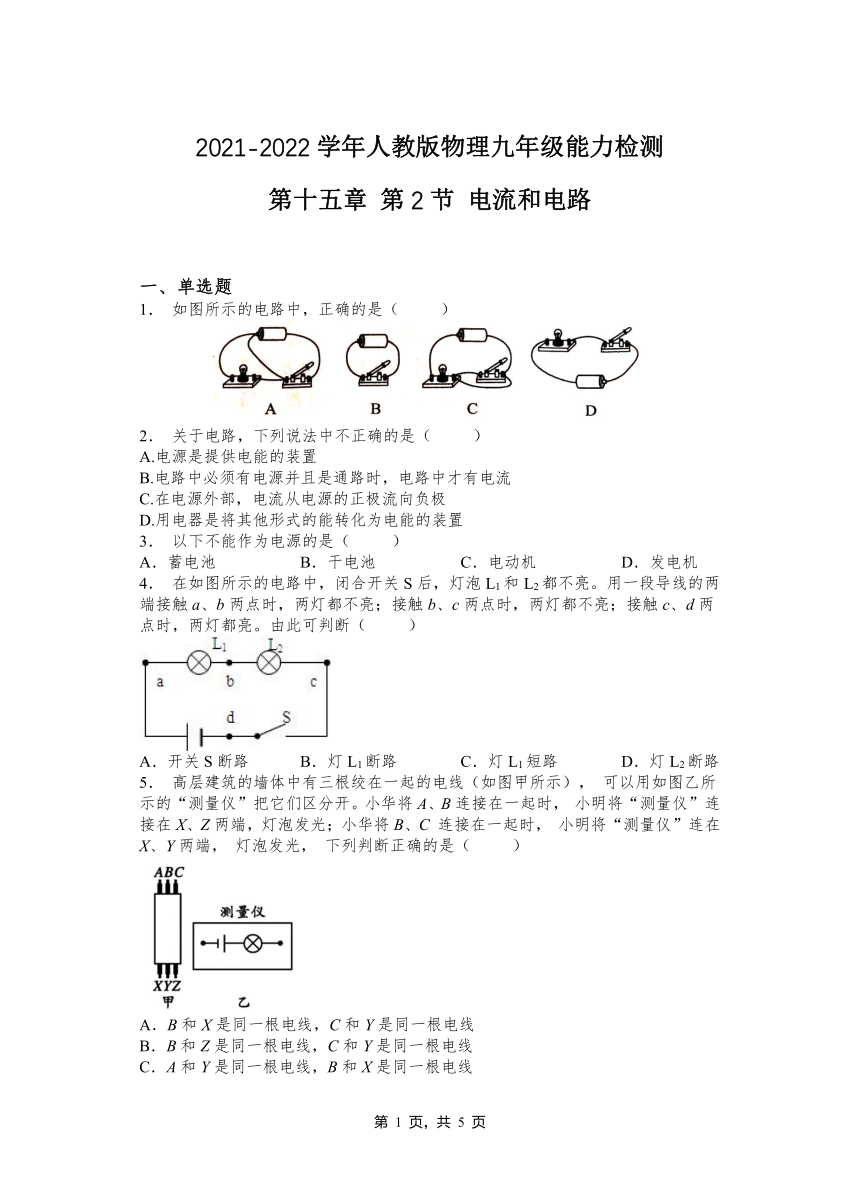

1． 如图所示的电路中，正确的是（ ）
2． 关于电路，下列说法中不正确的是（ ）
A.电源是提供电能的装置
B.电路中必须有电源并且是通路时，电路中才有电流
C.在电源外部，电流从电源的正极流向负极
D.用电器是将其他形式的能转化为电能的装置
3． 以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
4． 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
5． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线

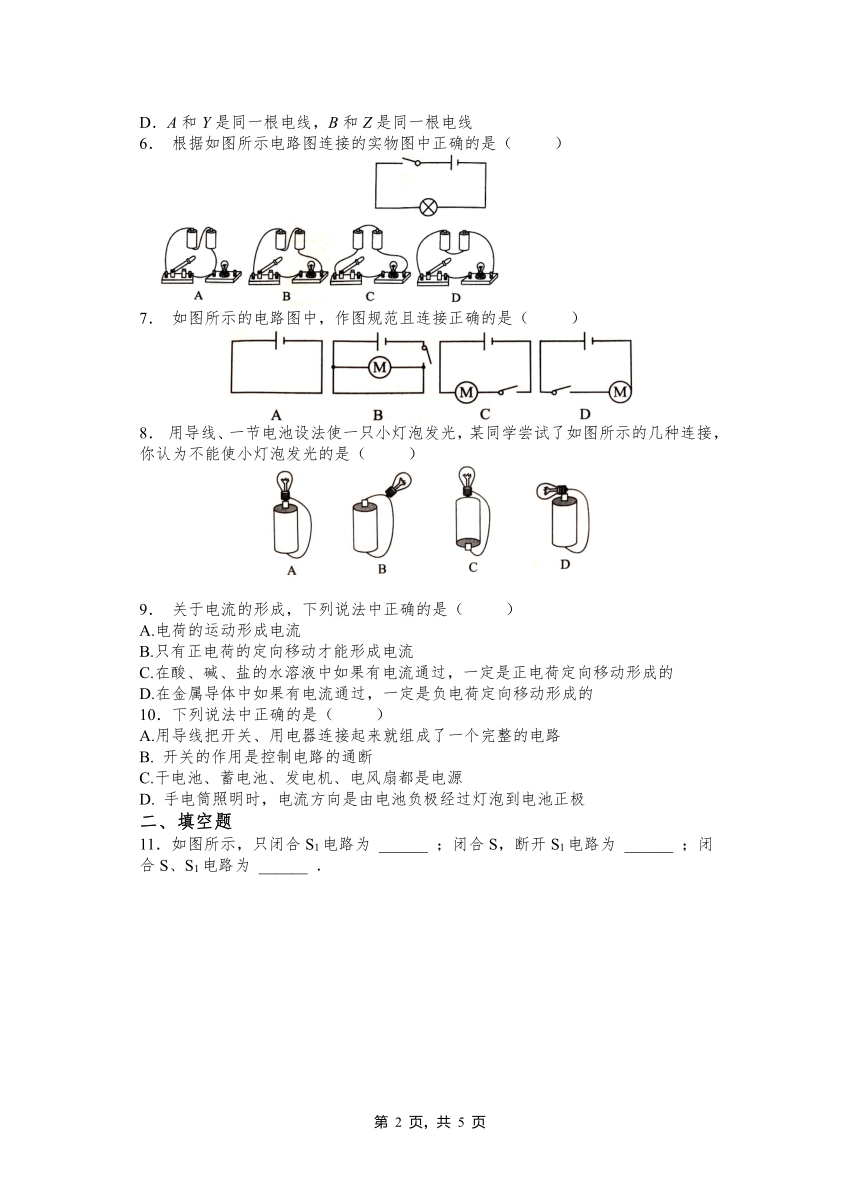

6． 根据如图所示电路图连接的实物图中正确的是（ ）
7． 如图所示的电路图中，作图规范且连接正确的是（ ）
8． 用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是（ ）
9． 关于电流的形成，下列说法中正确的是（ ）
A.电荷的运动形成电流
B.只有正电荷的定向移动才能形成电流
C.在酸、碱、盐的水溶液中如果有电流通过，一定是正电荷定向移动形成的
D.在金属导体中如果有电流通过，一定是负电荷定向移动形成的
10．下列说法中正确的是（ ）
A.用导线把开关、用电器连接起来就组成了一个完整的电路
B. 开关的作用是控制电路的通断
C.干电池、蓄电池、发电机、电风扇都是电源
D. 手电筒照明时，电流方向是由电池负极经过灯泡到电池正极
二、填空题
11．如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
12．如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
13．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
14．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
15．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
16．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
17．如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能．
18．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
19．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度详解，房卡的作用相当于电路中的________。
20．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C A A B C B D B
二、填空题
11．断路 通路 短路
12．同种电荷相互排斥 电子 b→a
13．自由电子 负 正电荷 正 负
14．L2和L3 L1和L3
15．断开开关
16．正 相反 正 负 负 正
17．化学 化学
18．开路 通路
19．开关
20．B到A
