第五章 第1节透镜练习 2021-2022学年人教版八年级上册物理（含答案）

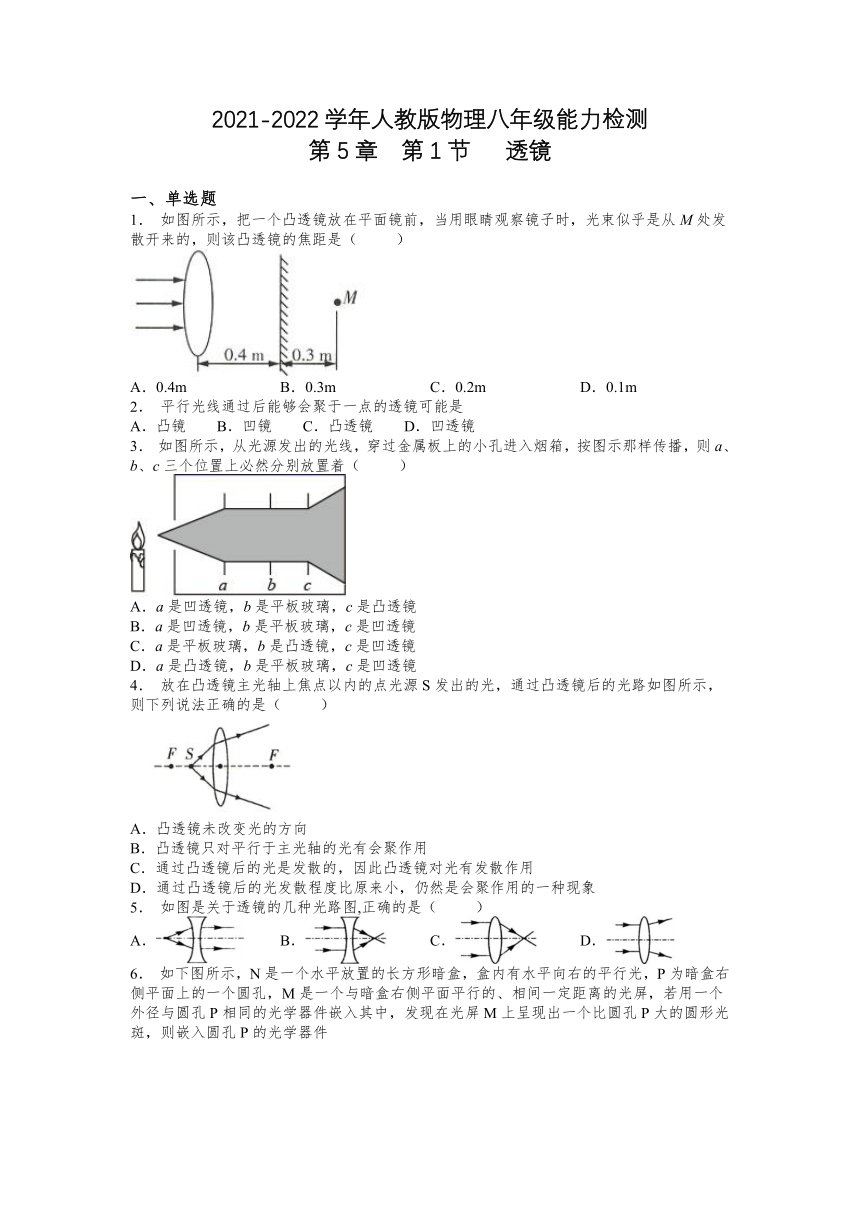

2021-2022学年人教版物理八年级能力检测
第5章 第1节 透镜
一、单选题
1． 如图所示，把一个凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是（ ）
A．0.4m B．0.3m C．0.2m D．0.1m
2． 平行光线通过后能够会聚于一点的透镜可能是
A．凸镜 B．凹镜 C．凸透镜 D．凹透镜
3． 如图所示，从光源发出的光线，穿过金属板上的小孔进入烟箱，按图示那样传播，则a、b、c三个位置上必然分别放置着（ ）
A．a是凹透镜，b是平板玻璃，c是凸透镜
B．a是凹透镜，b是平板玻璃，c是凹透镜
C．a是平板玻璃，b是凸透镜，c是凹透镜
D．a是凸透镜，b是平板玻璃，c是凹透镜
4． 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（ ）
A．凸透镜未改变光的方向
B．凸透镜只对平行于主光轴的光有会聚作用
C．通过凸透镜后的光是发散的，因此凸透镜对光有发散作用
D．通过凸透镜后的光发散程度比原来小，仍然是会聚作用的一种现象
5． 如图是关于透镜的几种光路图,正确的是（ ）
A． B． C． D．

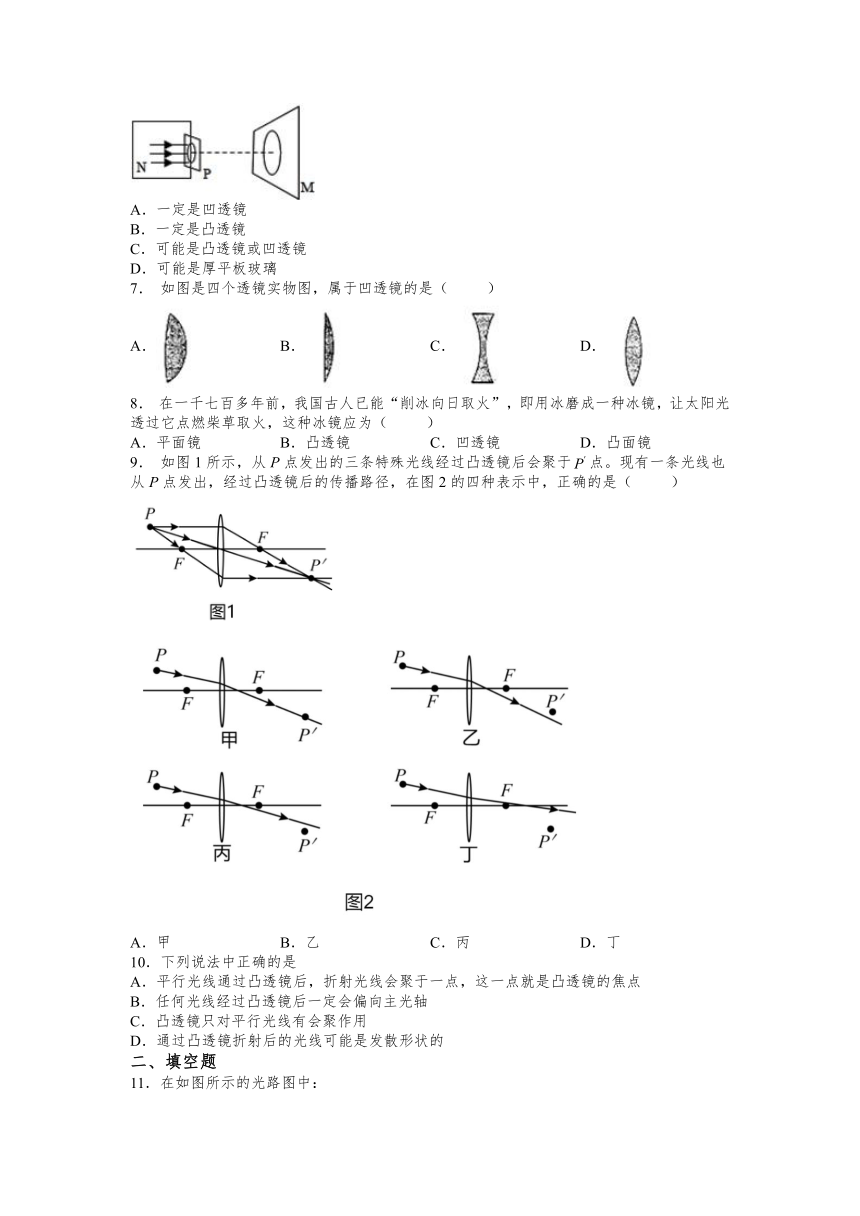

6． 如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件
A．一定是凹透镜
B．一定是凸透镜
C．可能是凸透镜或凹透镜
D．可能是厚平板玻璃
7． 如图是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
8． 在一千七百多年前，我国古人已能“削冰向日取火”，即用冰磨成一种冰镜，让太阳光透过它点燃柴草取火，这种冰镜应为（ ）
A．平面镜 B．凸透镜 C．凹透镜 D．凸面镜
9． 如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（ ）
A．甲 B．乙 C．丙 D．丁
10．下列说法中正确的是
A．平行光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点
B．任何光线经过凸透镜后一定会偏向主光轴
C．凸透镜只对平行光线有会聚作用
D．通过凸透镜折射后的光线可能是发散形状的
二、填空题

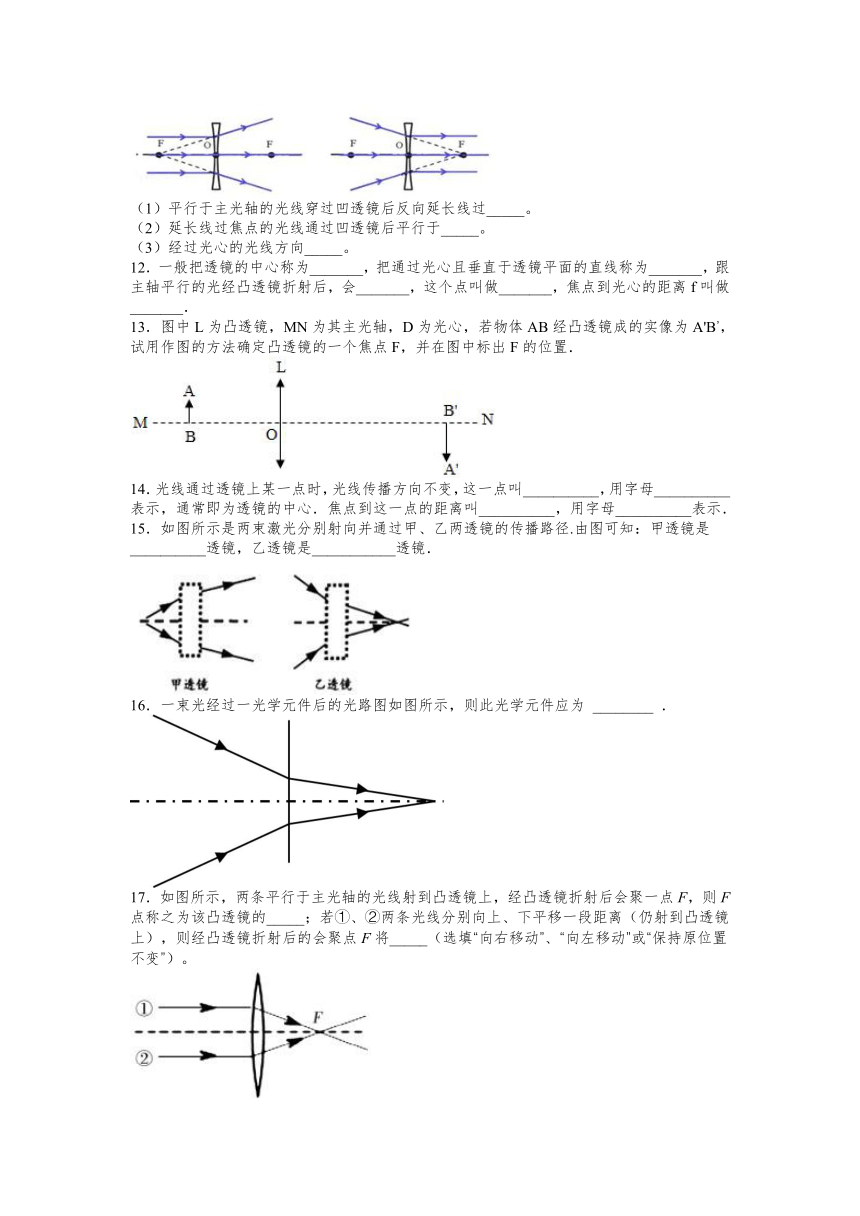

11．在如图所示的光路图中：
（1）平行于主光轴的光线穿过凹透镜后反向延长线过_____。
（2）延长线过焦点的光线通过凹透镜后平行于_____。
（3）经过光心的光线方向_____。
12．一般把透镜的中心称为_______，把通过光心且垂直于透镜平面的直线称为_______，跟主轴平行的光经凸透镜折射后，会_______，这个点叫做_______，焦点到光心的距离f叫做_______．
13．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．
14．光线通过透镜上某一点时，光线传播方向不变，这一点叫__________，用字母__________表示，通常即为透镜的中心．焦点到这一点的距离叫__________，用字母__________表示．
15．如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知：甲透镜是__________透镜，乙透镜是___________透镜．
16．一束光经过一光学元件后的光路图如图所示，则此光学元件应为 ________ ．
17．如图所示，两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚一点F，则F点称之为该凸透镜的_____；若①、②两条光线分别向上、下平移一段距离（仍射到凸透镜上），则经凸透镜折射后的会聚点F将_____（选填“向右移动”、“向左移动”或“保持原位置不变”）。
18．下面是日常生活中常见的光学元件：①平面镜；②凸透镜；③凹透镜；④凸面镜；⑤凹面镜．其中对光有会聚作用的是____________，对光有发散作用的是__________，对光既不会聚也不发散的是_________．
19．如图所示，透镜分别对光起何种作用．
20．如图甲所示，光通过三棱镜后向_____（选填“顶点”或“底边”）偏折.如图乙和丙是两种透镜，可近似看作三棱镜和玻璃块的不同组合装置，由图可以看出，凸透镜对光有_____作用，凹透镜对光有_____作用.
三、作图题
21．在图中已知通过透镜后的折射光线，请将入射光线补充完整．
22．如图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数．
23．要使光线发声如图所示的偏折,在方框内适当的画出合适的光学元件(保留作图痕迹)，一种利用光的反射，一种利用光的折射
24．请在图中画出光线经过凹透镜后的光路图（F为焦点）。
2021-2022学年人教版八年级上册物理第5章 第1节透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D D C C C B A D
二、填空题
11．焦点主光轴不变
12．光心主光轴聚于一点焦点焦距
13．
14．光心 O 焦距 f
15．凸 凹
16．凹透镜
17．焦点 保持原位置不变
18．②⑤③④①
19．会聚　发散　会聚　发散
20．底边 会聚 发散
三、作图题
21．
22．如图
23．如图
24．
