第十五章 第4节电流的测量 2021-2022学年人教版物理九年级全一册同步练习（含答案）

2021-2022学年人教版物理九年级

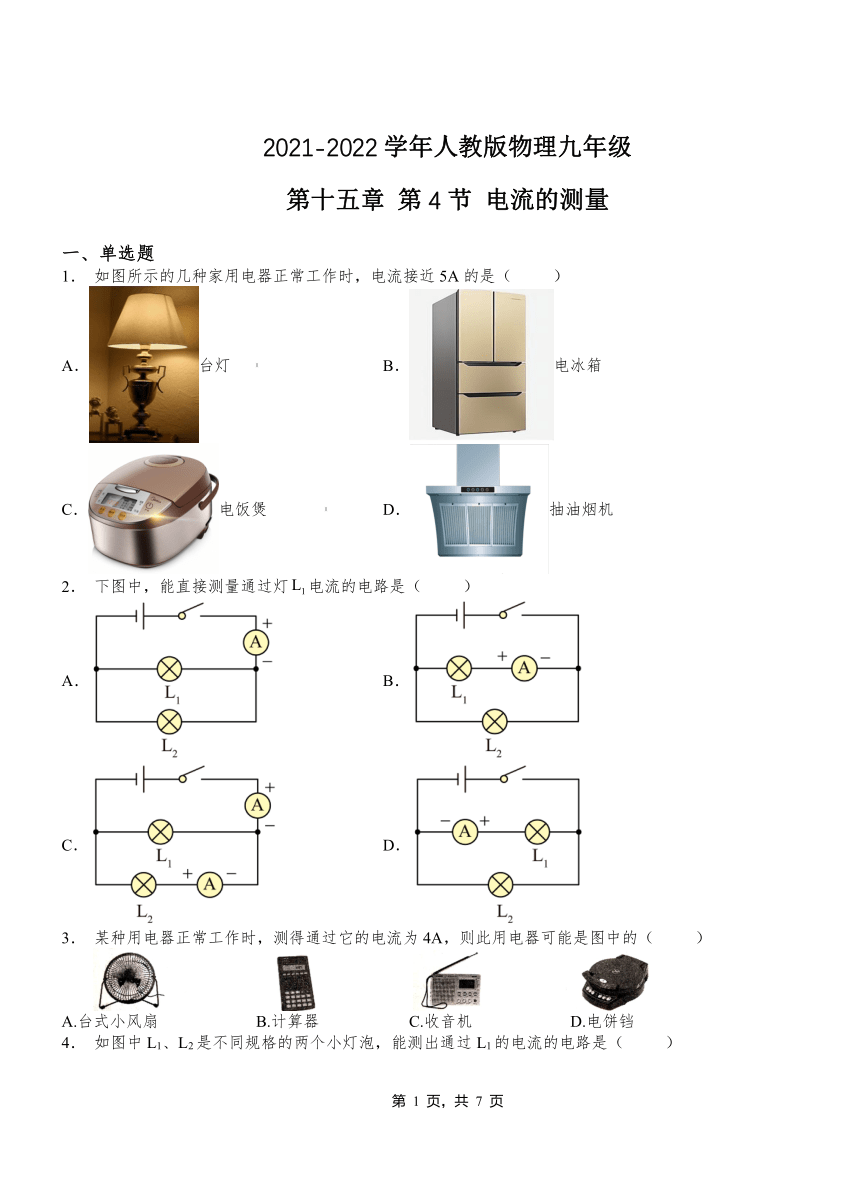

第十五章 第4节 电流的测量
一、单选题
1． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
2． 下图中，能直接测量通过灯电流的电路是（ ）
A． B．
C． D．
3． 某种用电器正常工作时，测得通过它的电流为4A，则此用电器可能是图中的（ ）
A.台式小风扇 B.计算器 C.收音机 D.电饼铛

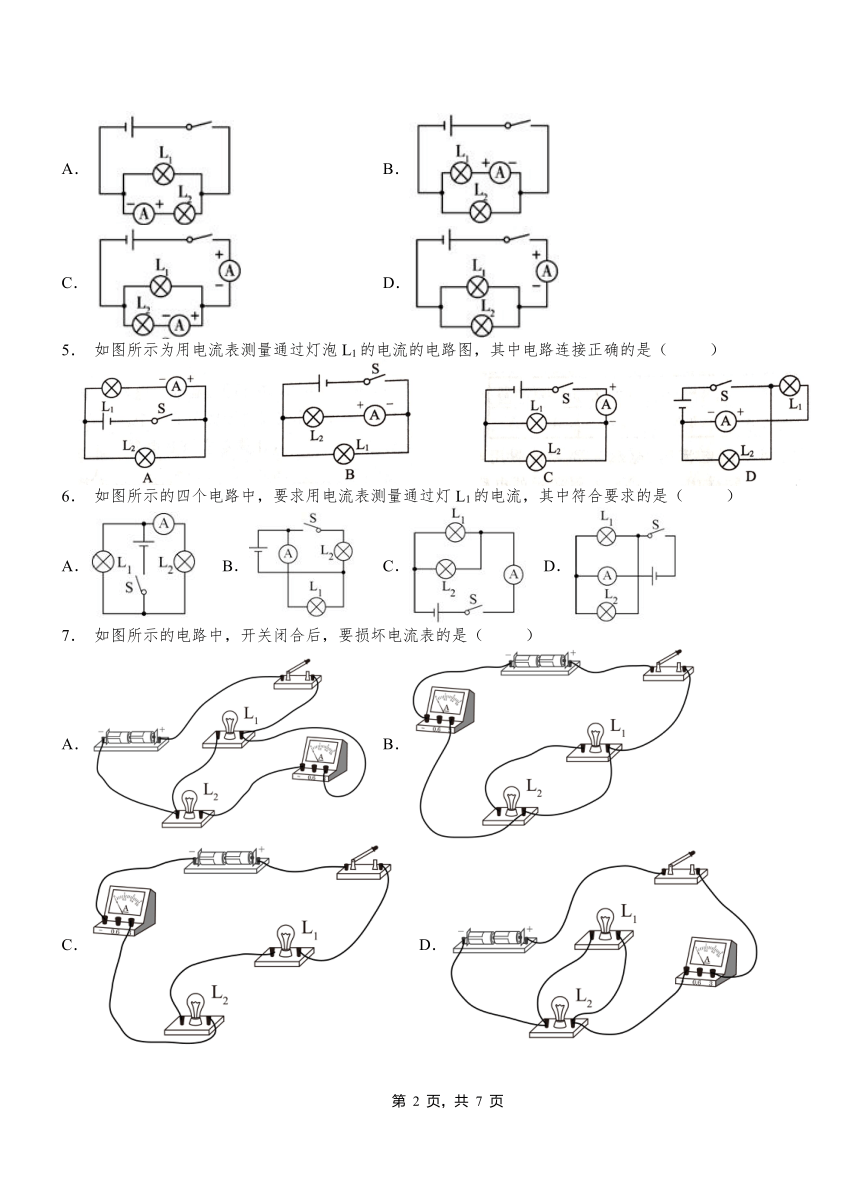

4． 如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A． B．
C． D．
5． 如图所示为用电流表测量通过灯泡L1的电流的电路图，其中电路连接正确的是（ ）
6． 如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（ ）
A． B． C． D．
7． 如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．

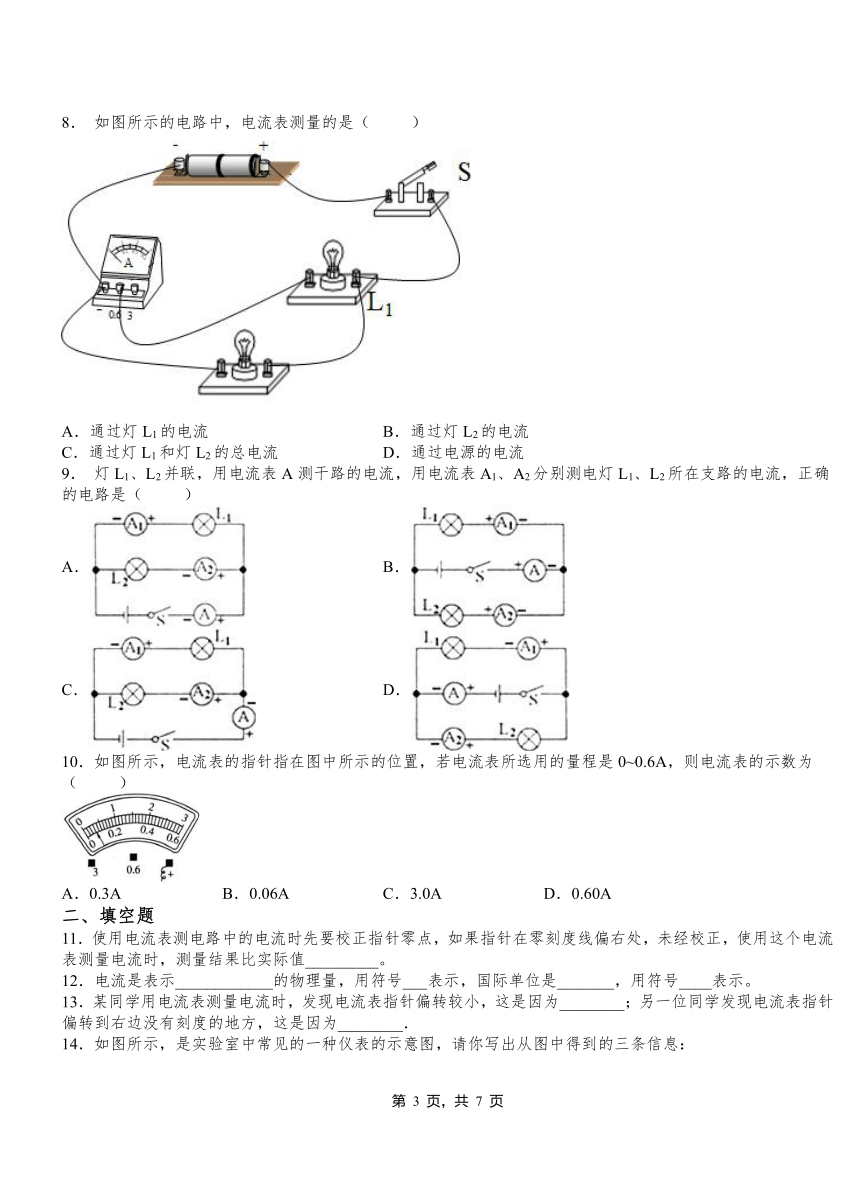

8． 如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
9． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
10．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
二、填空题
11．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
12．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
13．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
14．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
15．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
16．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
17．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
18．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
19．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
20．单位及换算：2μA=______A，0.5A=______mA。
2021-2022学年人教版物理九年级第十五章 第4节电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D C D B B A C B
二、填空题
11．偏大
12．电流强弱I安培A
13．. 电流表量程选大了 电流表量程选小了
14．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
15．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
16．800 8×105 0.7 7×10-4 0.1
17．2 1 0.1 0.12
18．电流 500 0.5×106
19．串 0.3
20．2×10-6A 0.5×103
